Scharniere
Klappe, Deckel, Wartungstür, Gehäuseabdeckung: Überall, wo etwas schwenken und wieder schließen soll, sitzt ein Scharnier. HUG Technik führt 75 Industrie- und Maschinenscharniere – in Stahl, Edelstahl A2/A4 und Kunststoff, mit und ohne Feder, teils aushängbar oder mit Rastfunktion.
Zu Ihrem Experten für Scharniere
Andreas Selwitschka
75 Artikel gefunden
Inhalt im Überblick

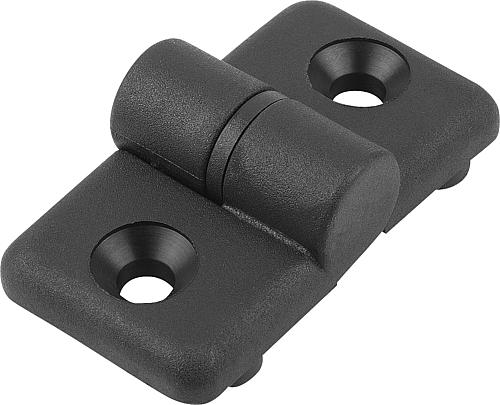

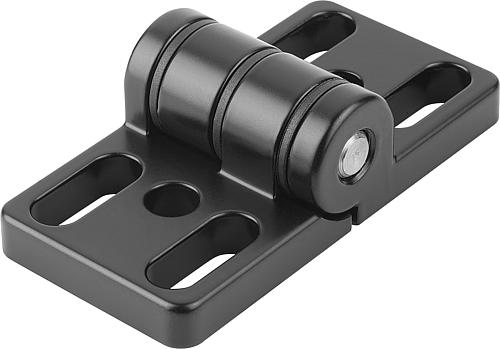

Scharnier-Bauformen im Maschinenbau
Kurz: Industrie- und Maschinenscharniere verbinden Klappen, Deckel und Türen an Gehäusen, Schaltschränken und Vorrichtungen. Anders als Möbelscharniere sind sie auf robuste Dauerbelastung, definierte Öffnungswinkel und Anschraub- oder Einbaumontage ausgelegt.

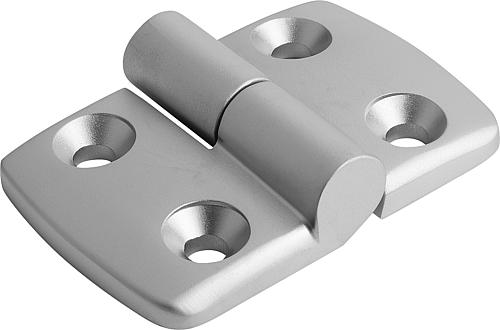

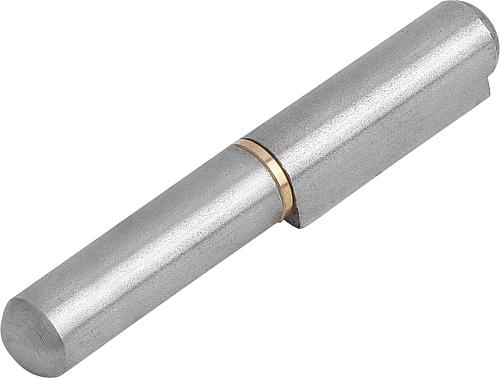

Im Maschinen- und Gerätebau kommt es weniger auf verdeckte Optik als auf Belastbarkeit und Wiederholgenauigkeit an. Die Bauformen reichen vom flachen Anschraubscharnier über das eckige Scharnier für Blechkanten bis zum Scharnier mit definiertem Öffnungswinkel (90°, 110°, 125°). Die Baugrößen decken mit Längen von rund 10 bis 186 mm und Breiten bis 240 mm ein breites Feld ab – vom kleinen Klappdeckel bis zur schweren Wartungstür. Alle Scharniere gehören zum Normteile-Programm und lassen sich mit weiteren KIPP-Bauteilen kombinieren.

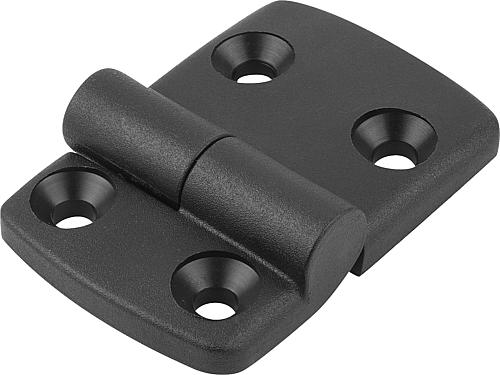

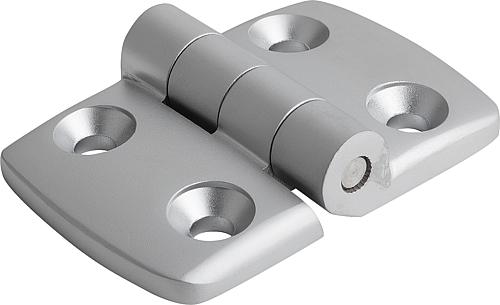

Werkstoff und Korrosionsschutz
Kurz: Zur Wahl stehen Stahl, Edelstahl A2 und A4, Kunststoff, Zinkdruckguss und Aluminium. Edelstahl A2 (≈ 1.4301) genügt im Innen- und überdachten Bereich, A4 (≈ 1.4401) ist auch salzwasser- und chemikalienbeständig.
Der Werkstoff richtet sich nach Last und Umgebung. Stahl und Zinkdruckguss sind robust und günstig für den trockenen Innenbereich. Für Feuchtigkeit, Außeneinsatz und Reinigungsmedien wählt man Edelstahl: A2 entspricht etwa dem Werkstoff 1.4301 (V2A) und deckt die meisten Innen- und überdachten Anwendungen ab, A4 (≈ 1.4401, V4A) ist zusätzlich gegen Salzwasser und viele Chemikalien beständig – die Wahl für Küstennähe, Lebensmittel- und Chemieumgebung. Kunststoffscharniere sind leicht, nichtleitend und korrosionsfrei. Wer auf durchgängigen Edelstahl setzt, findet auch bei den Edelstahl-Teleskopschienen die passende Führungstechnik.

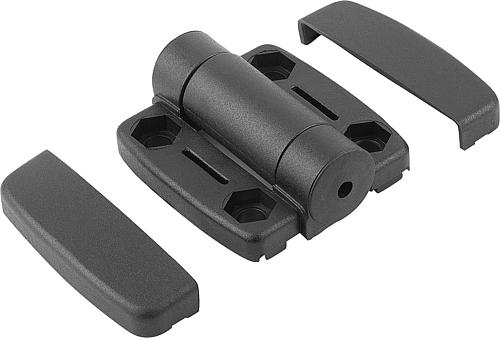

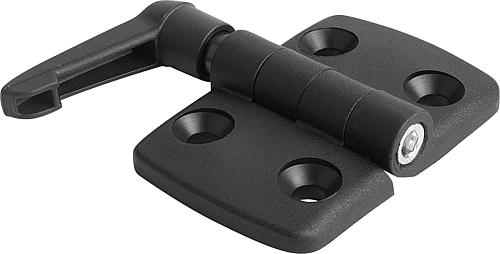

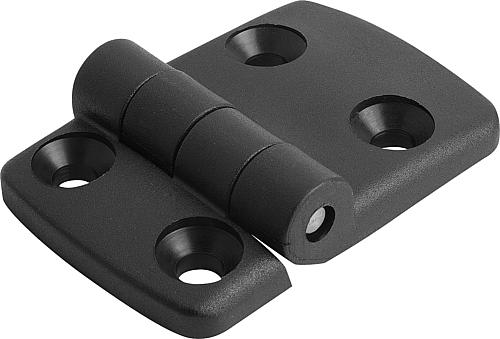

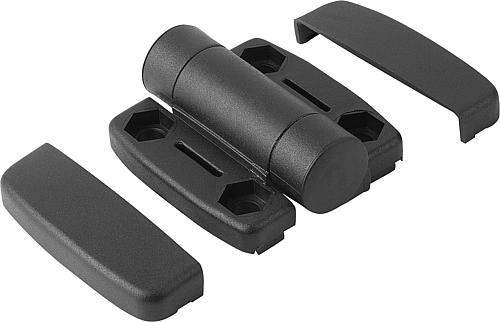

Feder, Rastung und Aushängbarkeit
Kurz: Funktionsvarianten erweitern das einfache Schwenken: Federscharniere schließen oder öffnen selbsttätig, Scharniere mit Rastfunktion halten Zwischenstellungen, aushängbare Scharniere erlauben das schnelle Abnehmen der Klappe.

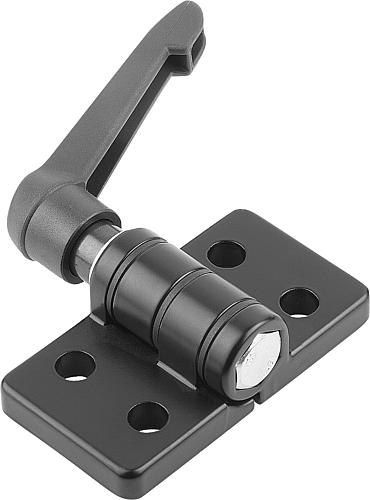

Je nach Aufgabe bringt das Scharnier eine Zusatzfunktion mit. Das Federscharnier drückt die Klappe selbsttätig in die Auf- oder Zu-Stellung – praktisch für selbstschließende Abdeckungen. Ein Scharnier mit Rastfunktion hält definierte Zwischenwinkel, sodass ein Deckel offen stehen bleibt. Aushängbare Scharniere lassen sich ohne Werkzeug trennen, was Wartung und Reinigung erleichtert. Für sicherheitsrelevante Klappen gibt es zudem Ausführungen mit integriertem Sicherheits-Scharnierschalter, der beim Öffnen ein Signal auslöst. Welche Funktion sinnvoll ist, hängt vom Bedienablauf und den Sicherheitsanforderungen ab – hier berät HUG technisch. Das komplette Programm zeigt die KIPP-Markenwelt.
FAQ zu Scharnieren
- Worin unterscheiden sich Industrie- und Möbelscharniere? Industrie- und Maschinenscharniere sind auf robuste Dauerbelastung, definierte Öffnungswinkel und Anschraub- oder Einbaumontage an Gehäusen, Schaltschränken und Klappen ausgelegt. Möbelscharniere (Topfscharniere) sind auf verdeckte Optik und Möbelfronten optimiert. Für Maschinen- und Gehäusebau sind die hier gezeigten Industriescharniere die richtige Wahl.
- Edelstahl A2 oder A4 – was nehmen? A2 (≈ 1.4301, V2A) genügt im Innen- und überdachten Außenbereich. A4 (≈ 1.4401, V4A) ist zusätzlich gegen Salzwasser und viele Chemikalien beständig und damit die Wahl für Küstennähe, Lebensmittel- und Chemieumgebung. Im Zweifel und bei aggressiven Medien lohnt A4.
- Was ist ein Federscharnier? Ein Scharnier mit integrierter Feder, das die Klappe selbsttätig in die geöffnete oder geschlossene Stellung drückt. Es eignet sich für selbstschließende Abdeckungen oder Deckel, die nicht von allein zufallen sollen. Es gibt Ausführungen, die in Schließ- oder in Öffnungsrichtung vorgespannt sind.
- Wozu aushängbare Scharniere? Damit sich die Klappe oder Tür ohne Werkzeug abnehmen lässt – ein Vorteil bei Wartung, Reinigung oder Montage. Man hebt den beweglichen Teil einfach aus, statt das Scharnier abzuschrauben. Das spart Zeit an Stellen, die regelmäßig geöffnet und wieder verschlossen werden.
- Wie finde ich die richtige Scharniergröße? Über Länge, Breite und Lochbild passend zur Klappe sowie über das Gewicht, das getragen werden muss. Die Baugrößen reichen von rund 10 bis 186 mm Länge und bis 240 mm Breite. Bei schweren Türen verteilt man die Last besser auf mehrere Scharniere; bei der Auslegung hilft die Beratung von HUG.
Scharniere bei HUG – 75 Industriescharniere ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Scharnieren mit Industrie- und Maschinenscharnieren in Stahl, Edelstahl A2/A4 und Kunststoff, mit Feder, Rastfunktion oder aushängbar. Passend dazu ergänzen diese Bereiche das Programm:- Normteile im Überblick – alle Normelemente von KIPP
- Edelstahl-Teleskopschienen – passende Führungstechnik in Edelstahl
- KIPP-Markenwelt – das komplette KIPP-Programm
