Verlängerungsstücke
Verlängerungsstücke vergrößern den Spannweg von Spannschrauben, Stehbolzen und Zentrierelementen im Vorrichtungsbau – eine kompakte Innengewinde-Hülse aus Automatenstahl mit metrischer Anschlussgeometrie. Sie sind die elegante Lösung, wenn eine Spann- oder Positionierschraube zu kurz wird, ohne die ganze Vorrichtung zu ändern. HUG führt das Sortiment von KIPP (Serie K1302) verzinkt und blau passiviert in den Gewinden M5 bis M16.
Zu Ihrem Experten für Verlängerungsstücke
Andreas Selwitschka
Technische Infos
1 Artikel gefunden
Produktanzeige:

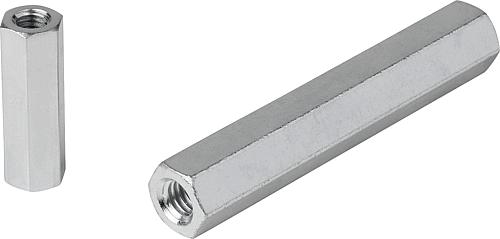

Verlängerungsstücke - K1302
Ab
3,78 €*
Abonnement
26 Varianten verfügbar
Werkstoff: Automatenstahl 1.0718. Ausführung: verzinkt, blau passiviert. Bestellbeispiel: K1302.205025 (Länge L mit angeben, z.B. 025 für L = 25 mm) D1: M8 E: 15 L: 60 SW: 13 T: 12 RoHS: ja Form: B Ausführung: Innengewinde Befestigungsart: Innengewinde Farbe Grundkörper: blau passiviert K1302.208060 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Wofür Verlängerungsstücke
Kurz: Wird eine Spann- oder Positionierschraube zu kurz, verlängert das Verlängerungsstück sie, ohne dass die Vorrichtung geändert werden muss. Das passt dieselbe Spannschraube an höhere Werkstücke an, rückt die Bedienung aus der Vorrichtung heraus und erlaubt modulare Aufbauten.
Die typischen Aufgaben:- Werkstückwechsel mit unterschiedlicher Höhe: dieselbe Spannschraube mit Verlängerung an höhere Werkstücke angepasst.
- Zugang zu schwer erreichbaren Stellen: die Bedienung der Spannmutter rückt aus der Vorrichtung heraus.
- Modulare Spannvorrichtungen: aus Standard-Bauteilen mit Verlängerungen individuelle Spannmuster aufbauen.
- Mehrfach-Spannungen: mehrere Werkstücke übereinander mit verlängerter Spannschraube fixieren.
Aufbau und Material
Kurz: Das Verlängerungsstück ist eine zylindrische Hülse mit beidseitigem, durchgehendem Innengewinde. KIPP fertigt die Serie K1302 aus Automatenstahl 1.0718, verzinkt und blau passiviert, mit Sechskant zum Werkzeugansatz und RoHS-konform.
Der Aufbau der Serie K1302:- Werkstoff: Automatenstahl 1.0718 – ein gutes Verhältnis aus Festigkeit und Bearbeitbarkeit.
- Oberfläche: verzinkt und blau passiviert – Korrosionsschutz für trockene Innenraum-Anwendungen.
- Sechskant zum Werkzeugansatz: für die Montage mit dem Schlüssel.
- Beidseitiges Innengewinde gleicher Größe: Spannschraube auf der einen, Mutter oder Anschlussbolzen auf der anderen Seite.
Größen und Längen
Kurz: Die Serie K1302 deckt mit über 26 Varianten die gängigen Vorrichtungsbau-Anforderungen ab – Innengewinde M5 bis M16, Längen je Gewindegröße abgestuft. Die genaue Kombination aus Gewinde, Länge und Schlüsselweite steht im KIPP-Katalog des konkreten Artikels.
| Merkmal | Wert |
|---|---|
| Gewinde | M5 bis M16 (metrisch, Innengewinde beidseitig) |
| Werkstoff | Automatenstahl 1.0718 |
| Oberfläche | verzinkt, blau passiviert |
| Serie | KIPP K1302, über 26 Varianten |
Anwendung im Vorrichtungsbau
Kurz: Verlängerungsstücke kommen bei der Werkstückspannung (verlängerte Spannschraube über höhere Werkstücke), in Aufbau-Spannvorrichtungen (mehrere in Reihe), zur Justierung außerhalb der Vorrichtung und als Mutter-Ersatz bei zu geringer Materialdicke zum Einsatz.
Typische Einsatzfelder im Vorrichtungs- und Maschinenbau:- Werkstückspannung: die Spannschraube reicht durch das Verlängerungsstück über höhere Werkstücke hinweg.
- Aufbau-Spannvorrichtungen: mehrere Verlängerungsstücke werden in Reihe geschraubt.
- Justierung: die Bedienelemente liegen außerhalb der Vorrichtung, die eigentliche Schraube bleibt verdeckt.
- Schweißkonstruktionen: als Mutter-Ersatz, wenn die Materialdicke für ein durchgehendes Gewinde zu gering ist.
- Modell- und Sondermaschinenbau: als kostengünstige Standardlösung statt einer teuren Eigenfertigung.
FAQ zu Verlängerungsstücken
- Worin liegt der Unterschied zu einer Standard-Sechskantmutter? Eine Sechskantmutter hat eine definierte Höhe im Zentimeterbereich und befestigt. Ein Verlängerungsstück ist eine deutlich längere Hülse, die den Anschluss in der Länge verändert – es nimmt die Spannschraube über die ganze Innenlänge auf, eine Mutter nur über wenige Gewindegänge.
- Wie sicher hält die Verbindung? Bei korrekter Auswahl (passende Festigkeitsklasse, ausreichende Einschraubtiefe) trägt das Verlängerungsstück die volle Spannkraft der Schraube. Faustregel: Einschraubtiefe mindestens das 1,2-fache des Gewindedurchmessers. Die maximale Belastung steht im KIPP-Datenblatt.
- Kann ich mehrere Verlängerungsstücke kombinieren? Ja – über Stehbolzen oder Gewindestangen lassen sie sich zu beliebigen Längen kombinieren. Bei sehr langen Aufbauten die Knicklast prüfen; oft ist eine durchgehende Gewindestange mit nur einem Verlängerungsstück die stabilere Lösung.
- Gibt es Verlängerungsstücke auch in Edelstahl? Die Serie K1302 ist standardmäßig verzinkt und blau passiviert. Edelstahl-Ausführungen für Lebensmittel-, Pharma- und Reinraum-Anwendungen sind über das KIPP-Lieferprogramm auf Anfrage verfügbar.
- Welche Gewindegröße brauche ich? Das Gewinde muss zum Anschlussbolzen oder zur Spannschraube passen – Standard ist metrisch M5 bis M16. Im Zweifel das vorhandene Gewinde mit einer Gewindelehre bestimmen oder die Spannschraube ausmessen, bevor das passende Verlängerungsstück gewählt wird.
- Wie pflege ich das Gewinde? Gelegentlich etwas Schmierfett oder ein Trenn- und Montagemittel auftragen – das verhindert das Festfressen, besonders bei häufiger Demontage. Verzinkte Stahlteile bei Lagerung trocken halten, damit die Passivierung erhalten bleibt.
- Welche Marke führt HUG bei Verlängerungsstücken? HUG führt Verlängerungsstücke der Serie K1302 von KIPP aus Automatenstahl 1.0718, verzinkt und blau passiviert – Innengewinde M5 bis M16, über 26 Standardvarianten. KIPP ist mit dem vollen Vorrichtungsbau-Sortiment in der eigenen Markenwelt vertreten.
Verlängerungsstücke bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt Verlängerungsstücke der Serie K1302 von KIPP aus Automatenstahl 1.0718, verzinkt und blau passiviert – Innengewinde M5 bis M16, über 26 Standardvarianten für den Vorrichtungsbau. Passend dazu finden Sie im Sortiment:- Positionierelemente – Zentrierbuchsen, Positionierzylinder und -stifte für den Vorrichtungsbau.
- Steckbolzen – Schnellverbinder für lösbare Zusammenbauten.
- Spannelemente – für die Werkstückklemmung.
