Holzverbinder
Holzverbinder schaffen kraft- und formschlüssige Verbindungen zwischen Holzbauteilen – ohne aufwändige Zimmermannsverbindungen, von der einfachen Winkellasche bis zum zugelassenen Balkenschuh für den Ingenieurholzbau. HUG führt Holzverbinder von GAH ALBERTS und Simpson Strong-Tie in verzinkter und Edelstahl-Ausführung, abgestimmt auf die passenden SPAX-Schrauben.
Zu Ihrem Experten für Holzverbinder
Andreas Selwitschka
333 Artikel gefunden
Inhalt im Überblick
Material und Korrosionsschutz
Kurz: Verzinkte Verbinder für überdachte Innenbereiche, feuerverzinkte (≥ 45 µm) für exponierte Außenbereiche wie Carports und Pergolen, Edelstahl A2 oder A4 für Meeresnähe, kupferhaltige Holzschutzmittel und Erdkontakt. A4 ist die beständigere Wahl in halogenidreichen Umgebungen.
Die Materialwahl entscheidet über die Tragfähigkeit der Verbindung über die gesamte Nutzungsdauer:| Ausführung | Schutz | Einsatzbereich |
|---|---|---|
| verzinkt (galvanisch) | Standard | überdacht, trocken, innen |
| feuerverzinkt (≥ 45 µm) | hoch | Carport, Pergola, exponiert außen |
| Edelstahl A2 | sehr hoch | Feuchte, behandeltes Holz |
| Edelstahl A4 | höchste | Meeresnähe, Erdkontakt, Cu-Holzschutz |
Balkenschuhe

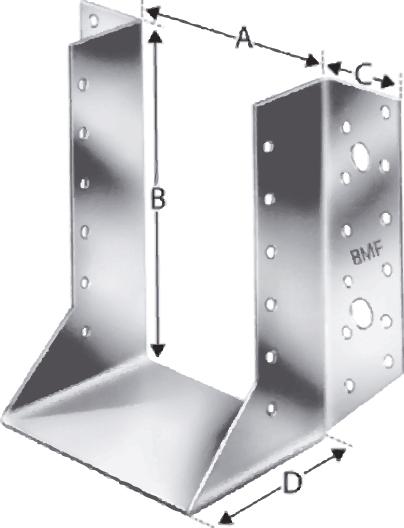

Kurz: Der Balkenschuh ist das meistgenutzte tragende Verbindungselement – er nimmt einen Querbalken auf und leitet dessen Last in den Träger, ohne dass der Balken aufgekerbt werden muss. Außenliegende Schuhe sind sichtbar und einfach zu montieren, innenliegende sitzen unsichtbar im Sichtholzbau.
Die Bauformen unterscheiden sich nach Lage und Montage:- Außenliegende Balkenschuhe: umgreifen den Balken von unten und den Seiten – einfach zu montieren, in der Höhe verstellbar, Standard für Terrassendecken, Pergolen und Carports.

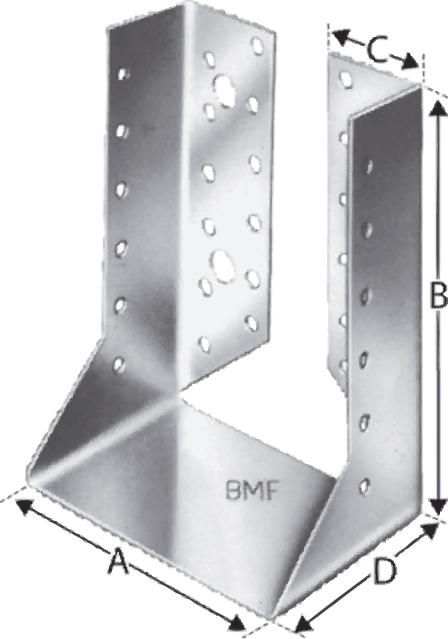

- Innenliegende (verdeckte) Balkenschuhe: sitzen unsichtbar im Inneren der Verbindung – für Sichtholzbau und repräsentative Holzdecken ohne sichtbare Metallteile.
- Zweiteilige Balkenschuhe: erlauben das Einhängen des Balkens nach Montage des Grundteils – ideal bei schwer zugänglichen Einbausituationen.
Winkel-, Flachverbinder und Pfostenträger
Kurz: Winkelverbinder verbinden zwei Holzbauteile im 90°-Winkel (Blechdicke nach Last wählen), Flachverbinder verbinden in einer Ebene und dienen als Windrispenband, Pfostenträger heben den Pfosten vom Untergrund ab und schützen vor aufsteigender Feuchtigkeit.

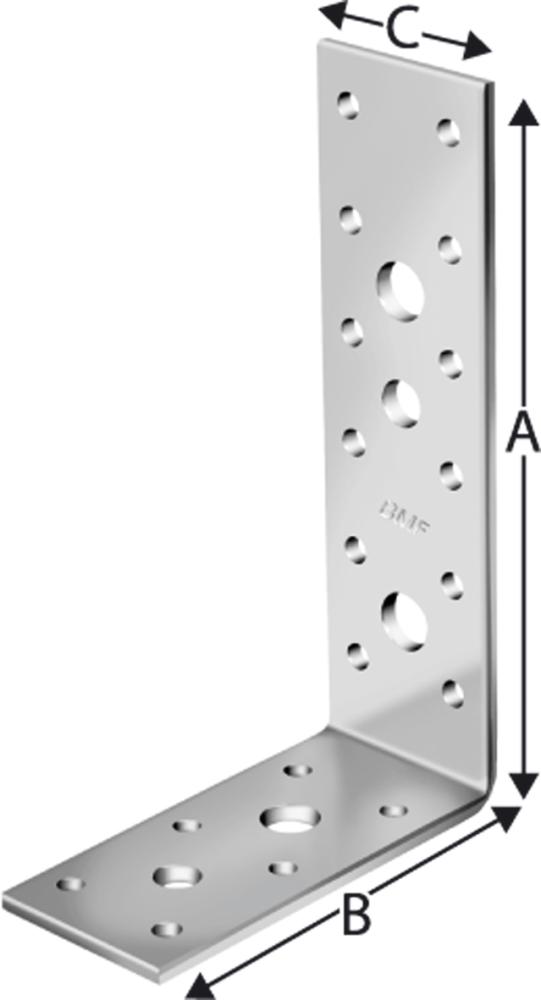

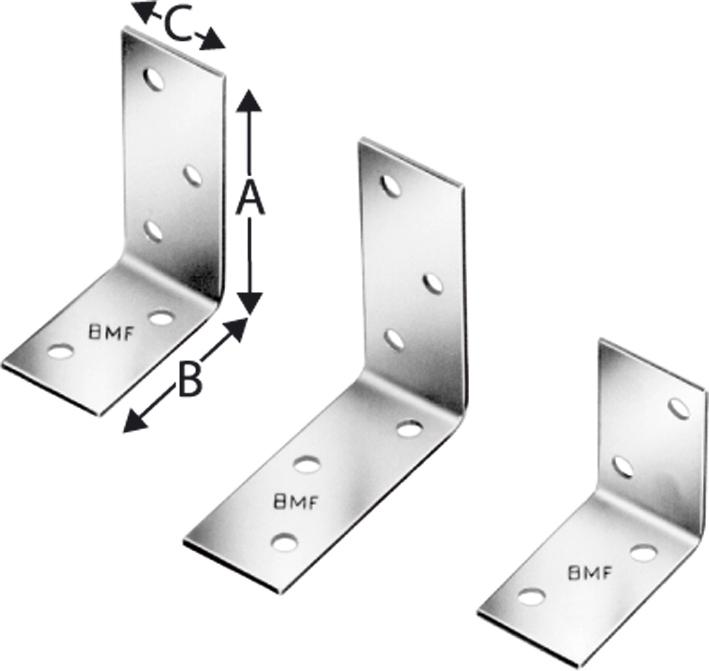

Die universellen Verbinder im Zimmerwerk:- Winkelverbinder: gewinkeltes Stahlblech für 90°-Stöße zwischen Rähm und Stiel, Pfette und Sparren. Dünne 1,5-mm-Winkel für leichte Konstruktionen, verstärkte ab 2,5 mm für tragende Verbindungen – zu kleine Winkel sind die häufigste Ursache für Bewegung in der Konstruktion.

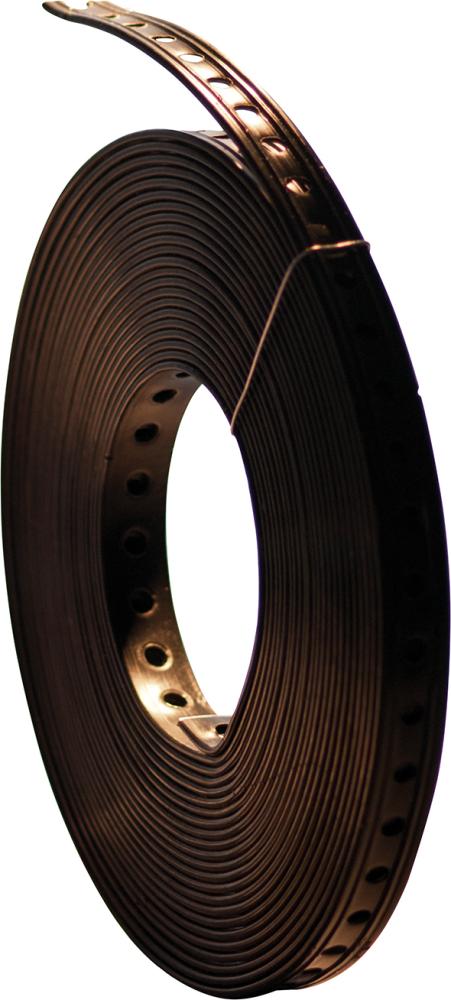

- Flachverbinder (Lochbleche): verbinden in einer Ebene (Stoßfuge, Überblattung) und dienen diagonal vorgespannt als Windrispenband zur Übertragung horizontaler Kräfte.

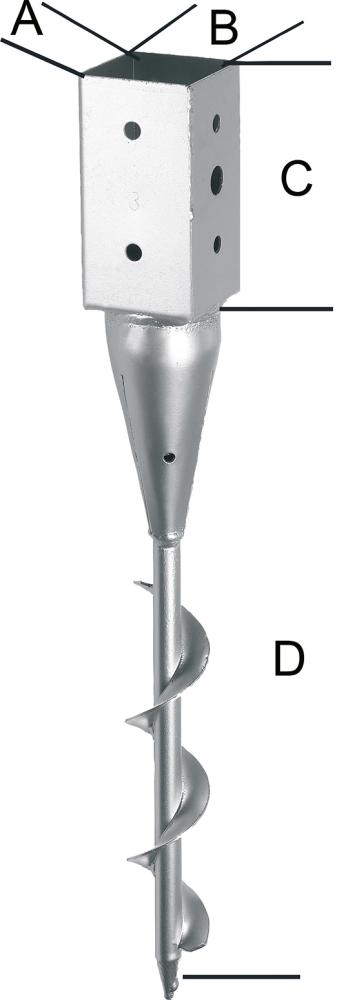

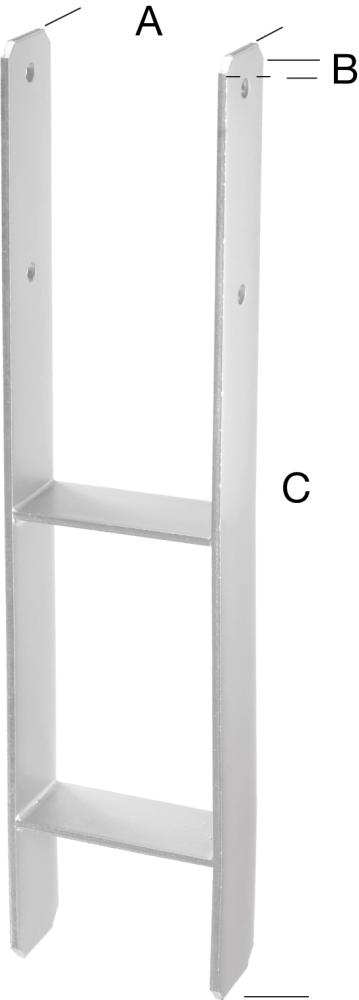

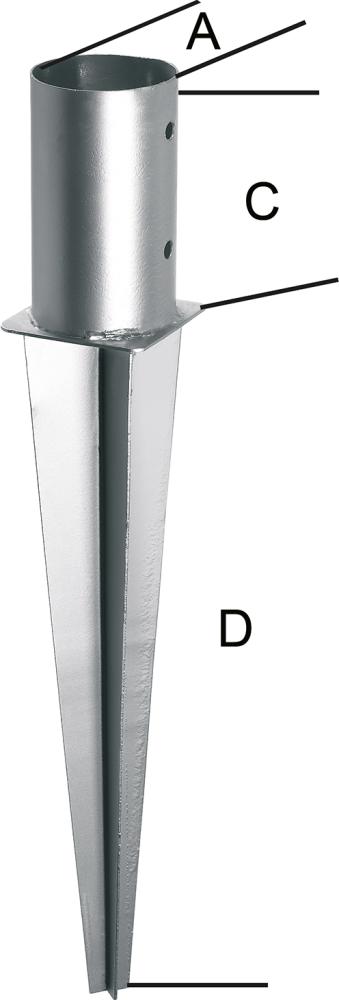

- Pfostenträger: heben den Pfosten vom Untergrund ab, damit Wasser abläuft und die Holzendfläche trocknet – einbetoniert oder als Aufschraubträger, H-Form für zusätzlichen Seitenhalt, verstellbar zur Höhenausrichtung.
Zugelassene Systeme von Simpson Strong-Tie
Kurz: Simpson Strong-Tie ist die Marke, wenn Holzverbinder rechnerisch nachgewiesen tragen müssen – alle Verbinder sind bauaufsichtlich zugelassen, mit Bemessungswerten für Zug, Druck und Querlast für die Tragwerksplanung. Sparrenpfettenanker und Zuganker ersetzen aufwändige Zimmermannsverbindungen.
Das Spektrum reicht von Balkenschuhen über Zugstangenanker und Windaussteifungssysteme bis zu Sparrenpfettenankern für den Dachstuhl. HE-Profilanker und Sparrenpfettenanker nehmen die Schnittkräfte an den Knotenpunkten des Dachstuhls auf und ersetzen Schwalbenschwanz- oder Kehlbalkenverbindungen – das spart Bearbeitungszeit und ermöglicht den Einsatz von KVH und Brettschichtholz. Ergänzend setzen Nagelplatten (mit der Presse eingedrückt) in der Fachwerkbinder-Fertigung und Bauklammern (mit dem Drucklufttacker gesetzt) flächige Verbindungen. Die passenden Holzbauschrauben dazu liefern die Spanplatten- und Holzbauschrauben von SPAX.FAQ zu Holzverbindern
- Welcher Korrosionsschutz ist der richtige? Verzinkt für überdachte, trockene Innenbereiche. Feuerverzinkt (mindestens 45 µm) für exponierte Außenbereiche wie Carports und Pergolen. Edelstahl A2 für feuchte oder mit Holzschutzmittel behandelte Umgebungen, A4 für Meeresnähe, Erdkontakt und kupferhaltige Holzschutzmittel. Verbinder und Schrauben müssen materialkompatibel sein.
- Balkenschuh außen oder innen? Außenliegende Balkenschuhe sind sichtbar, einfach zu montieren und höhenverstellbar – Standard für Terrassen, Pergolen und Carports. Innenliegende (verdeckte) Balkenschuhe sitzen unsichtbar im Inneren der Verbindung und sind die Wahl für Sichtholzbau und repräsentative Holzdecken.
- Welche Blechdicke beim Winkelverbinder? Dünne Winkel aus 1,5 mm Blech für leichte Konstruktionen und Deckeneinbauten, verstärkte Ausführungen ab 2,5 mm für Außenwände, Dachstühle und tragende Verbindungen. Zu klein dimensionierte Winkel sind die häufigste Ursache für spürbare Bewegung in der Konstruktion.
- Warum ein Pfostenträger statt direkter Bodenkontakt? Pfosten, die direkt auf Beton oder im Erdreich stehen, faulen an der Aufstandsfläche, weil Wasser nicht abfließen kann. Der Pfostenträger hebt den Pfosten ab, sodass Wasser abläuft und die Holzendfläche trocknet. Für direkte Erdnähe gilt ein Abstand von rund 100 mm als Mindestforderung.
- Wann brauche ich zugelassene Simpson-Strong-Tie-Verbinder? Immer dann, wenn die Verbindung rechnerisch nachgewiesen tragen muss – im konstruktiven Ingenieurholzbau. Simpson-Strong-Tie-Verbinder sind bauaufsichtlich zugelassen und mit Bemessungswerten für Zug, Druck und Querlast hinterlegt, die direkt in die Tragwerksplanung eingehen.

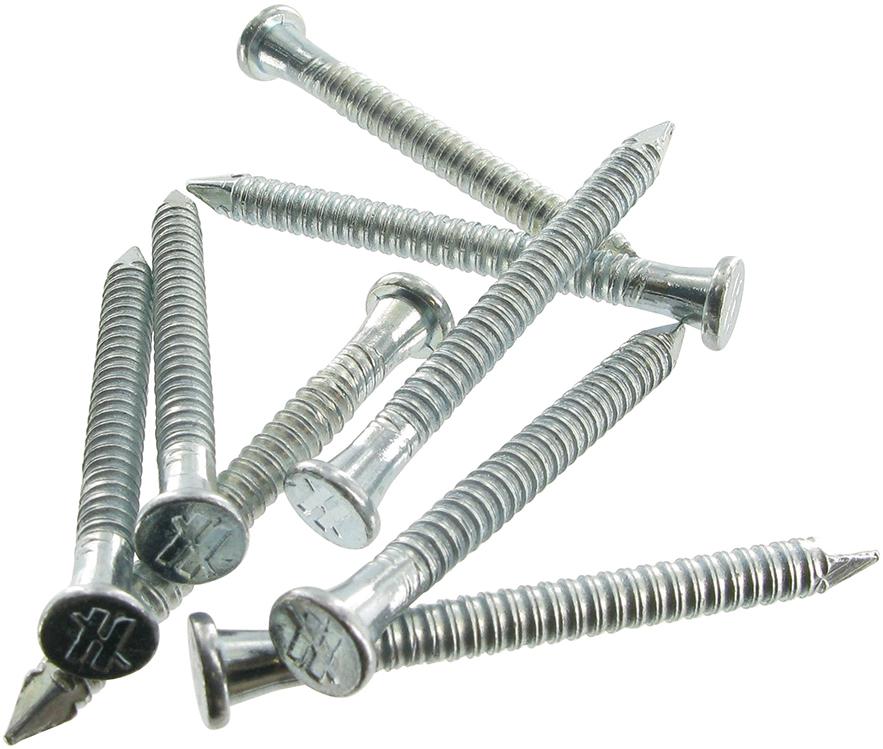

- Welche Schrauben und Nägel gehören zum Verbinder? Die im Zulassungsdokument angegebenen – meist Kammnägel (CNA) oder spezielle Verbinderschrauben (CSA), deren Anzahl und Anordnung die Tragfähigkeit bestimmen. SPAX liefert das abgestimmte Holzbauschrauben-Sortiment vom Tellerkopf für flache Lastverteilung bis zur tief einschraubenden Holzbauschraube.
- Welche Marken führt HUG bei Holzverbindern? HUG führt Holzverbinder von GAH ALBERTS und GH Baubeschläge (Standardverbinder) sowie Simpson Strong-Tie (zugelassene, bemessene Systeme), dazu die passenden SPAX-Schrauben und fischer-Befestigungsmittel. GAH ALBERTS ist mit dem vollen Draht-, Zaun- und Verbinder-Sortiment in der eigenen Markenwelt vertreten.
Holzverbinder bei HUG – GAH ALBERTS und Simpson Strong-Tie ab Lager
HUG Technik und Sicherheit führt Holzverbinder von GAH ALBERTS, GH Baubeschläge und Simpson Strong-Tie – Balkenschuhe, Winkel- und Flachverbinder, Pfostenträger, Sparrenpfettenanker und Nagelplatten in verzinkter und Edelstahl-Ausführung. Passend dazu finden Sie im Sortiment:- Holzschrauben – die abgestimmten Verbinderschrauben von SPAX und Eurotec.
- Spanplattenschrauben – Holzbauschrauben für tiefe Einschraubtiefe.
- Dübeltechnik – fischer-Befestigung für Pfostenträger auf Beton.
