fischer® Installations- / Schienensystem

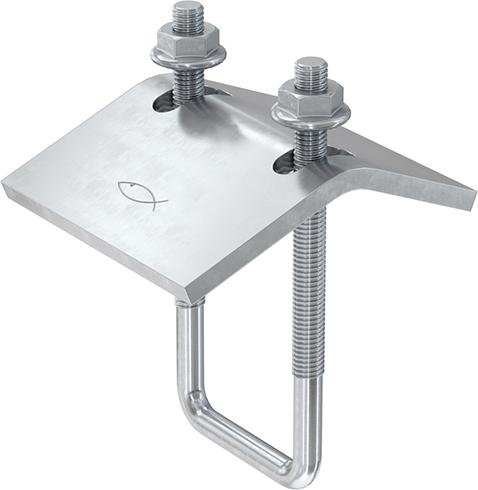

Trägerklammer TKR 31• Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich • Die unterschiedlichen Längen der Krallen-Seiten ermöglichen das Befestigen an allen gängigen Stahlträgern • Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung • Werkstoff Rundstahlbügel: Stahl S235 JR (Werkstoff-Nr. 1.0037) nach DIN EN 10025-2 • Werkstoff Trägerplatte: Stahl E295 (Werkstoff-Nr. 1.0050) nach DIN EN 10025-2 • Werkstoff Mutter: Stahlfestigkeitsklasse 8 • Verzinkung: galvanisch verzinkt, mind. 5 µm nach DIN EN ISO 4042

Gelenkrohrschelle FGRS• Pendelschraube ermöglicht einfache Einhandmontage • Kompakte Bauweise der Rohrschelle erlaubt nachträgliches Isolieren • Verlustsicherung der Schraube gewährleistet problemlose Montage • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Verzinkung: galvanisch verzinkt, 5–9 µm • Anschlussmutter: widerstandsgeschweißt, M8, SW 13 • Verschlussschraube: Flachkopfschraube mit Kombikreuzschlitz • Schalldämmeinlage: EPDM; chlorfrei; silikonfrei • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Härte: 55 ± 5° Shore A • Brandverhalten: DIN 4102: Klasse B2

Gelenkrohrschelle FGRS• Pendelschraube ermöglicht einfache Einhandmontage • Kompakte Bauweise der Rohrschelle erlaubt nachträgliches Isolieren • Verlustsicherung der Schraube gewährleistet problemlose Montage • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Verzinkung: galvanisch verzinkt, 5–9 µm • Anschlussmutter: widerstandsgeschweißt, M8, SW 13 • Verschlussschraube: Flachkopfschraube mit Kombikreuzschlitz • Schalldämmeinlage: EPDM; chlorfrei; silikonfrei • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Härte: 55 ± 5° Shore A • Brandverhalten: DIN 4102: Klasse B2

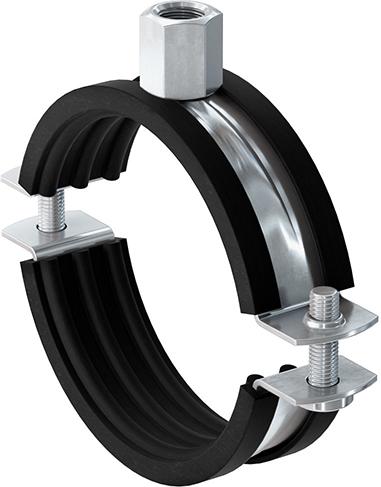

Gelenkrohrschelle FRS• Zweischraubige Rohrschelle • Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Galvanisch verzinkt • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Feuerwiderstandsklasse R 120 • MLAR: R 30

Gelenkrohrschelle FRS• Zweischraubige Rohrschelle • Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Galvanisch verzinkt • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Feuerwiderstandsklasse R 120 • MLAR: R 30

Gelenkrohrschelle FRS• Zweischraubige Rohrschelle • Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Galvanisch verzinkt • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Feuerwiderstandsklasse R 120 • MLAR: R 30

Gelenkrohrschelle FRS• Zweischraubige Rohrschelle • Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Galvanisch verzinkt • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Feuerwiderstandsklasse R 120 • MLAR: R 30

Gelenkrohrschelle FRS• Zweischraubige Rohrschelle • Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser • Material: Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 • Galvanisch verzinkt • Schalldämmung: für DIN 4109 • Temperaturbeständigkeit: –40 °C bis +100 °C • Feuerwiderstandsklasse R 120 • MLAR: R 30

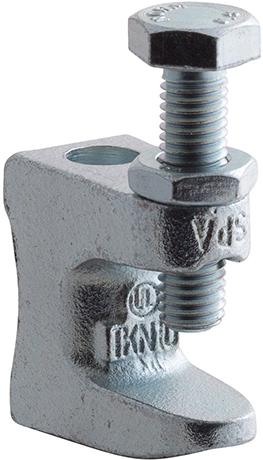

Trägerklammer TKL• Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren • Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger • VdS/FM/UL Zertifikate garantieren objektiv geprüfte Funktionssicherheit • Die massive Ausführung der TKL gewährleistet die hohe Tragkraft • Die TKL mit Gewindeaufnahme gewährt eine einfache und schnelle Montage • Werkstoff TKL: Temperguss EN-GJMB-350-10 nach DIN 1562 • Werkstoff Schraube: Stahl 8.8 nach ISO 4017 • Werkstoff Mutter: Stahl nach ISO 4035, Festigkeitsklasse mind. 4 • Werkstoff SS-TKL: Stahl DX51D (Werkstoff-Nr. 1.0226) nach EN 10214 • Verzinkung: galvanisch verzinkt, mind. 5 µm

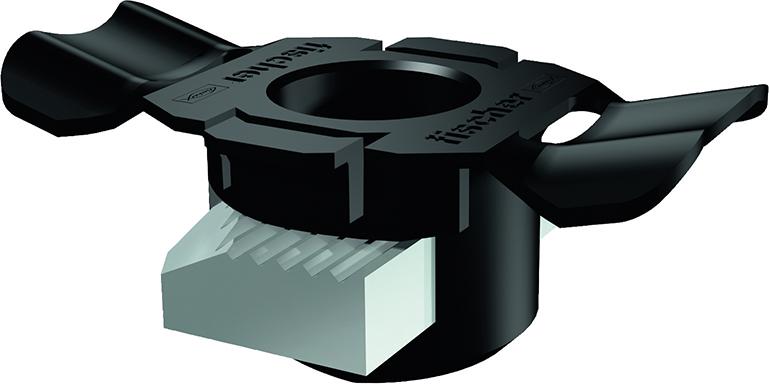

Schiebemutter FSM Clix P• Das spezielle und versenkbare Widerlager am Kunststoffhalter der Schiebemutter FSM Clix P ermöglicht eine Verbindung von Anbauteil und Montageschiene ohne Kunststoffzwischenlage für eine sichere Verbindung Metall auf Metall • Der besonders entwickelte Federschenkel am FSM Clix P garantiert den notwendigen Anpressdruck des Befestigers in der FLS Montageschiene für eine sichere Justage während der Installation • Die ausgeprägte Verzahnung in der Schiebemutter ermöglicht die exakte und sichere Positionierung in den FLS Montageschienen und erleichtert die Montage nachhaltig • Das besondere Anschlagelement der FSM Clix P garantiert die exakte 90°-Drehung des Befestigers in der FLS Montageschiene für eine sichere und fehlerfreie Montage • Werkstoff Schiebemutter: Stahl S420MC (Werkstoff-Nr. 1.0980) nach DIN EN 10149-2 • Werkstoff Kunststoffkäfig: Polypropylen PP, Artikelnummer 11400, Farbe schwarz • Verzinkung: galvanisch verzinkt, mind. 5 µm nach DIN EN ISO 4042

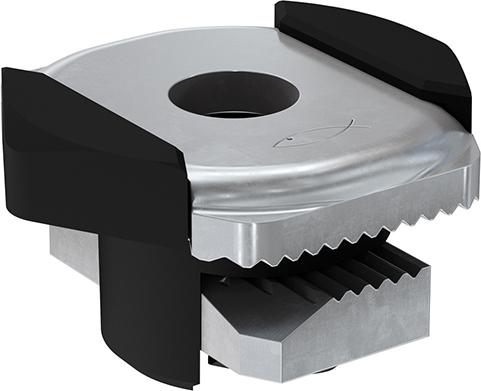

Schiebemutter FSM Clix M• Der Federschenkel am FSM Clix M garantiert den notwendigen Anpressdruck des Elements in der FLS Montageschiene für eine sichere Justage während der Montage. • Die Verzahnung in der Schiebemutter ermöglicht die exakte und sichere Positionierung in den FLS Montageschienen und erleichtert die Montage nachhaltig. • Das Clix-Befestigungselement mit 90°-Drehung zur Befestigung ermöglicht einen einfachen, zeitsparenden Anbau an eingebaute Montageschienen • Das Anschlagelement der FSM Clix M garantiert die exakte 90°-Drehung des Befestigers in der FLS Montageschiene für eine sichere und fehlerfreie Montage • Werkstoff Schiebemutter: Stahl S420MC (Werkstoff-Nr. 1.0980) nach DIN EN 10149-2 • Werkstoff Deckscheibe: Stahl S235JR+CR (Werkstoff-Nr. 1.0037) nach DIN 1652 • Werkstoff Kunststoffkäfig: Polypropylen PP, Artikelnummer 11400, Farbe schwarz • Verzinkung: galvanisch verzinkt, mind. 5 µm nach DIN EN ISO 4042

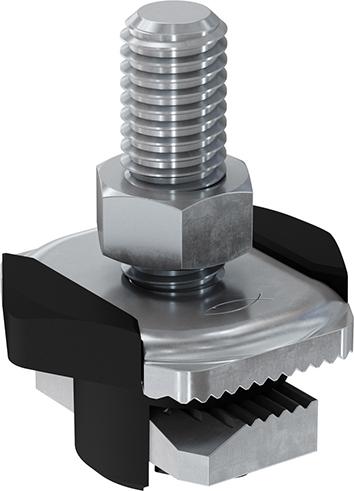

Hammerkopfschraube FHS CLIX• Der Federschenkel am FSM Clix M garantiert den notwendigen Anpressdruck des Elements in der FLS Montageschiene für eine sichere Justage während der Montage. • Die Verzahnung in der Schiebemutter ermöglicht die exakte und sichere Positionierung in den FLS Montageschienen und erleichtert die Montage nachhaltig. • Das Clix-Befestigungselement mit 90°-Drehung zur Befestigung ermöglicht einen einfachen, zeitsparenden Anbau an eingebaute Montageschienen • Das Anschlagelement der FSM Clix M garantiert die exakte 90°-Drehung des Befestigers in der FLS Montageschiene für eine sichere und fehlerfreie Montage • Werkstoff Schiebemutter: Stahl S420MC (Werkstoff-Nr. 1.0980) nach DIN EN 10149-2 • Werkstoff Deckscheibe: Stahl S235JR+CR (Werkstoff-Nr. 1.0037) nach DIN 1652 • Werkstoff Kunststoffkäfig: Polypropylen PP, Artikelnummer 11400, Farbe schwarz • Verzinkung: galvanisch verzinkt, mind. 5 µm nach DIN EN ISO 4042
