Wälzlager-Zubehör
Wälzlager-Zubehör sind die Hilfs- und Ergänzungsteile rund um die Wälzlagerstelle – Befestigungselemente, Dichtungen, Ausgleichsteile und Funktionskomponenten für den korrekten Ein- und Ausbau sowie die zuverlässige Lagersicherung. HUG führt das komplette Zubehör-Sortiment der führenden Lagerhersteller INA, SKF und FAG in acht Produktgruppen ab Lager.
Zu Ihrem Experten für Wälzlager-Zubehör
Andreas Selwitschka
Technische Infos
2669 Artikel gefunden
Produktanzeige:
Gehäusedeckel ASNH216 von SKF 117,5x5,5 mm
Ab
12,14 €*
Abonnement

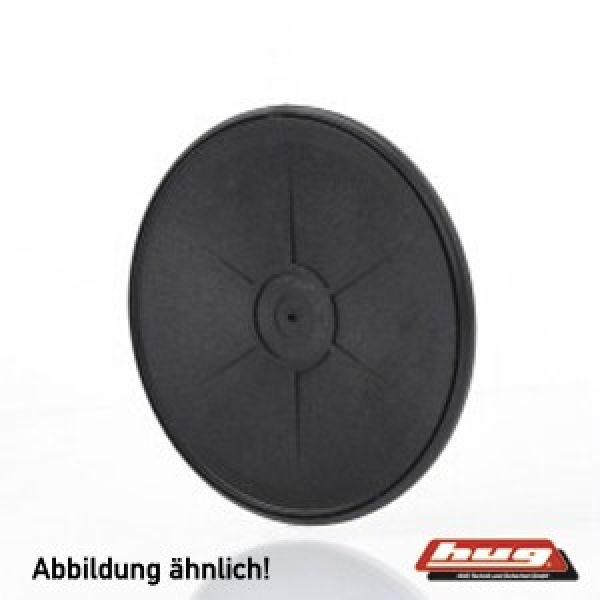

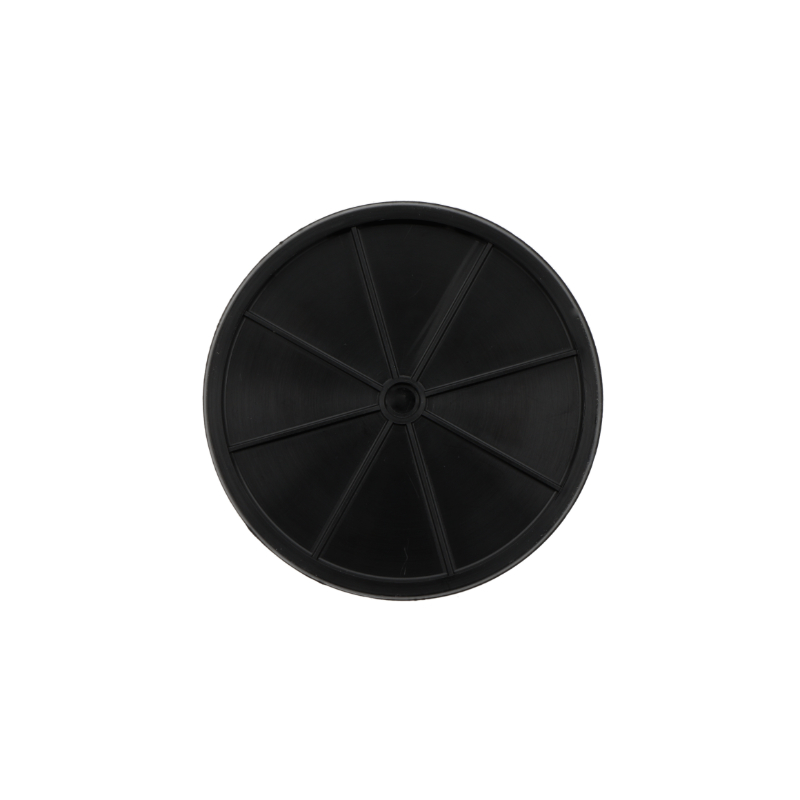

Daten: Außen (DA): 117,5 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH216 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH216-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH217 von SKF 121,6x5 mm
Ab
12,91 €*
Abonnement
Daten: Außen (DA): 122,5 mm Breite (B): 24 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH217 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH217-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Enddeckel ASNH218-J2-Q von SKF 129,6x5,5 mm
Ab
12,78 €*
Abonnement
Daten: Außen (DA): 129,6 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH218 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH218-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH505 von SKF 40,2x5 mm
Ab
6,36 €*
Abonnement
Daten: Außen (DA): 40 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH505 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH505-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Enddeckel ASNH506-605-J2-Q von SKF 45,2x5,5 mm
Ab
6,36 €*
Abonnement
Daten: Außen (DA): 45,2 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH506-605 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH506-605-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH507-606 von SKF 55,4x5 mm
Ab
6,17 €*
Abonnement
Daten: Außen (DA): 55,4 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH507-606 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH507-606-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH508-607 von SKF 60,4x5 mm
Ab
6,89 €*
Abonnement
Daten: Außen (DA): 60,4 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH508-607 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH508-607-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH509 von SKF 65,4x5 mm
Ab
7,18 €*
Abonnement
Daten: Außen (DA): 65,4 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH509 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH509-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH511-609 von SKF 76,4x5 mm
Ab
7,27 €*
Abonnement
Daten: Außen (DA): 76,4 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH511-609 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH511-609-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH512-610 von SKF 81,5x5 mm
Ab
7,85 €*
Abonnement
Daten: Außen (DA): 81,5 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH512-610 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH512-610-J2-Q von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH513-611 von SKF 86,5x5 mm
Ab
7,25 €*
Abonnement
Daten: Außen (DA): 86,5 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH513-611 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH513-611 J2 von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Gehäusedeckel ASNH515-612 von SKF 96,5x5 mm
Ab
8,96 €*
Abonnement
Daten: Außen (DA): 96,5 mm Breite (B): 5,5 mm Art: WÄLZLAGER-ZUBEHÖR Serie ASNH515-612 ASNH = Enddeckel Hier finden Sie dazu passende WELLENDICHTRINGE Enddeckel wie der ASNH515-612-J2 von SKF dienen zum Verschließen einer Gehäuseöffnung am Wellenende beim Stehlagergehäuse SNL und SE und werden in die Dichtungsnut eingesetzt. Sie sind aus Kunststoff und vertragen nur Temperaturen bis 100 Grd. Bei höheren Temperaturen benötigt man Stahlblechdeckel. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma SKF GmbH (www.skf.de) Abbildungen sind ähnlich, Irrtum vorbehalten.SKF Group, Sven Wingquists Gata 2, Gothenburg, Sweden, info@skf.com
Inhalt im Überblick
Produktgruppen im Überblick
Das Zubehör gliedert sich in acht Gruppen – von Muttern und Hülsen für die Befestigung über Sicherungsbleche und Scheiben für die Sicherung bis zu Ringen, Dichtungen, Kettenspannrädern und Riemenspannrollen.
Die acht Produktgruppen decken jede Funktion an der Lagerstelle ab:| Gruppe | Funktion |
|---|---|
| Muttern (KM, Hydraulik) | Axialsicherung des Lagers auf der Welle |
| Hülsen (Spann-, Abziehhülsen) | kegelige Lageraufnahme und Demontage |
| Sicherungsbleche (MB) | formschlüssige Sicherung der Nutmutter |
| Scheiben | Ausgleich, Abstand, Vorspannung |

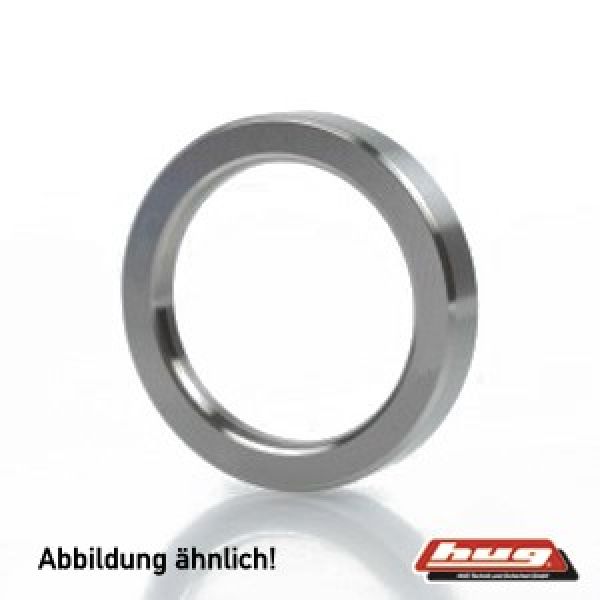

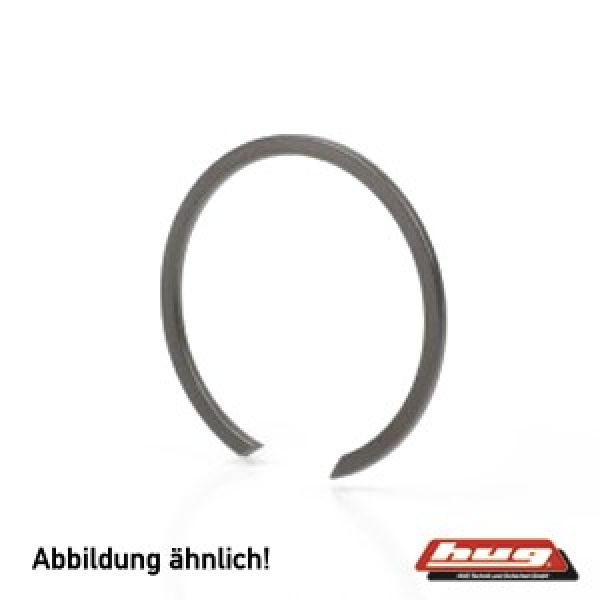

| Ringe | Winkel-, Dämm-, Innen- und Festringe |
| Dichtungen | Deckel, Kappen, Filzringe, Gehäusedichtungen |
| Kettenspannräder | Lagergruppen für Kettenantriebe |
| Riemenspannrollen | mit integriertem Lager für Antriebsriemen |
Spannhülsen und Abziehhülsen
Spannhülsen (Reihe H) mit Außenkegel ermöglichen die Montage von Lagern mit kegeliger Bohrung auf einer normalen Zylinderwelle. Abziehhülsen (Reihe AH) dienen der kraftvollen, wellenschonenden Demontage.
Die Hülsen lösen das Geometrie-Problem zwischen kegeliger Lagerbohrung und zylindrischer Welle:- Spannhülsen (Reihe H): konische Hülse mit Außenkegel – montiert Lager mit kegeliger Bohrung auf einer Standard-Zylinderwelle, an beliebiger Position.
- Abziehhülsen (Reihe AH): für die hydraulische oder mechanische Demontage ohne Beschädigung der Welle.
- Typische Lager: Pendelrollenlager, Pendelkugellager und Zylinderrollenlager mit kegeliger Bohrung.
Nutmuttern und Sicherungsbleche
Nutmuttern der KM-Reihe (DIN 981) fixieren das Lager axial über ein Wellengewinde, Sicherungsbleche der MB-Reihe (DIN 5406) sichern die Mutter formschlüssig gegen Lösen. Hydraulik-Muttern erleichtern Montage und Demontage großer Lager.
Die axiale Lagersicherung ist ein zweiteiliges System:- Nutmuttern (KM-Reihe, DIN 981): axiale Lagerfixierung per Gewinde auf der Welle.
- Sicherungsbleche (MB-Reihe, DIN 5406): Biegelaschen greifen in Wellennut und Mutternuten und sichern die Nutmutter gegen selbsttätiges Lösen.

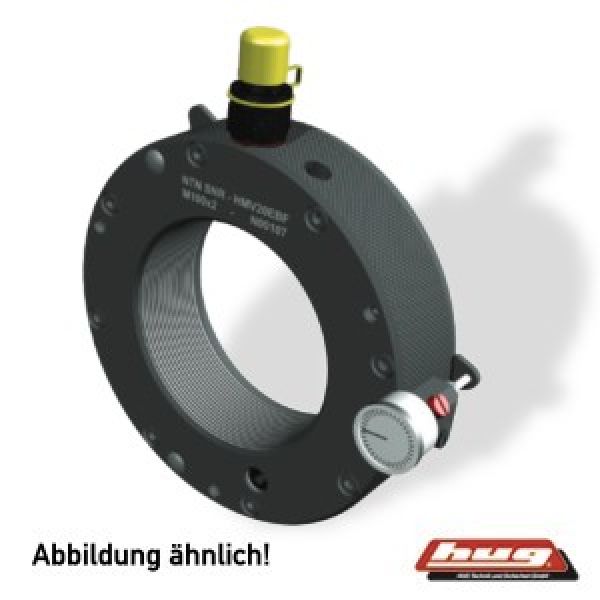

- Hydraulik-Muttern: mit integrierter Hydraulikkammer für die Montage und Demontage großer Lager.
Scheiben, Ringe und Dichtungen
Ausgleichs- und Distanzscheiben stellen die Lagervorspannung ein, Gummidämmringe reduzieren Körperschall, Filzringe und Gehäusedichtungen schützen die Lagerstelle vor Schmutz und Schmiermittelaustritt.
Die dritte Gruppe übernimmt Ausgleich, Dämpfung und Abdichtung:- Axial-Lagerscheiben: gehärtete Laufflächen für Axiallager ohne eigene Scheiben.

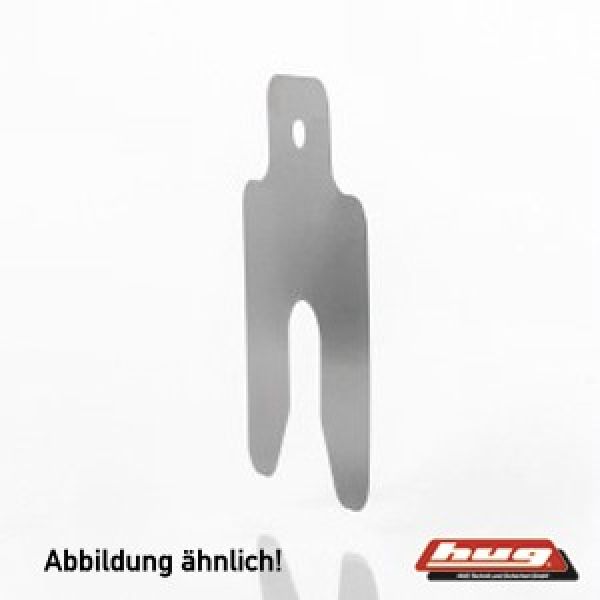

- Ausgleichs- und Distanzscheiben: präzise Dickenabstufungen zur Einstellung der Vorspannung.
- Gummidämmringe: reduzieren Körperschall und Vibrationen an der Lagerstelle.
- Dichtungen: Gehäusedeckel, Kappen, Filzringe und Gehäusedichtungen zum Schutz vor Schmutz.
FAQ zu Wälzlager-Zubehör
- Was zählt alles zu Wälzlager-Zubehör? Alle Hilfs- und Ergänzungsteile rund um die Lagerstelle: Nutmuttern und Sicherungsbleche zur Axialsicherung, Spann- und Abziehhülsen für Montage und Demontage, Scheiben für die Vorspannung, Ringe und Dichtungen sowie Ketten- und Riemenspannrollen. Sie sorgen für den korrekten Ein- und Ausbau und die zuverlässige Sicherung des Lagers.
- Wann brauche ich eine Spannhülse? Wenn ein Lager mit kegeliger Bohrung (etwa ein Pendelrollenlager der 22000-Reihe) auf einer Standard-Zylinderwelle montiert werden soll. Die Spannhülse hat einen Außenkegel und gleicht die Geometrie aus. Der Vorteil: Das Lager lässt sich an jeder Position der Welle befestigen, ohne dass ein eigener Lagersitz gefertigt werden muss.
- Wie ziehe ich Nutmuttern (KM-Reihe) richtig an? Mit dem Hakenschlüssel auf das definierte Drehmoment aus der Nutmuttertabelle. Anschließend das Sicherungsblech (MB-Reihe) so umbiegen, dass eine Außenlasche in eine Mutternut greift. Bei der Wartung das Blech vorsichtig zurückbiegen – einmal gebogen ist eine erneute Verwendung nicht empfohlen, besser ein neues nutzen.
- Welche Distanzscheibendicken brauche ich für die Vorspannung? Distanzscheiben gibt es typisch in 0,1- bis 1-mm-Abstufungen. Beim Einstellen der Lagervorspannung mehrere Scheiben kombinieren, bis das gewünschte Axialspiel erreicht ist – gemessen mit der Messuhr beim Drehen der Welle. Eine sehr feine Vorspannung im µm-Bereich erfordert ein Spezialvorgehen mit Drehmomentschlüssel.
- Wie demontiere ich ein festes Lager mit Spannhülse? Mit der zugehörigen Abziehhülse (AH-Reihe), die auf das Gewinde der Spannhülse aufgeschraubt wird und das Lager axial vom Kegel drückt. Bei sehr festen Lagern hilft die Hydraulik-Methode: Hochdrucköl über die Ölbohrung der Hülse pressen, dann springt das Lager ab. Nie mit Hammer oder Meißel arbeiten – das beschädigt Welle und Lager.
- Brauche ich Gummidämmringe? Bei Anwendungen mit Vibrationsübertragung – etwa einem Kompressormotor an der Wand oder einem Lüfter im Schaltschrank. Gummidämmringe zwischen Lagergehäuse und Befestigung absorbieren Schwingungen und reduzieren den Körperschall um 10–30 dB. Bei stationären Maschinen mit massiver Aufstellung sind sie nicht nötig.
- Welche Marken und Normen führt HUG beim Zubehör? HUG führt Wälzlager-Zubehör von INA, SKF und FAG in acht Produktgruppen. Nutmuttern folgen der DIN 981 (KM-Reihe), Sicherungsbleche der DIN 5406 (MB-Reihe). Spann- und Abziehhülsen tragen die Reihenbezeichnungen H und AH – passend zu den gängigen Lagern mit kegeliger Bohrung.
Wälzlager-Zubehör bei HUG – INA, SKF und FAG ab Lager
HUG Technik und Sicherheit führt das komplette Wälzlager-Zubehör in acht Produktgruppen – Spannhülsen, Nutmuttern, Sicherungsbleche, Scheiben, Ringe, Dichtungen, Kettenspannräder und Riemenspannrollen der Hersteller INA, SKF und FAG. Passend dazu finden Sie im Sortiment:- Innenringe – separate gehärtete Laufbahn für Nadellager auf ungehärteten Wellen.
- Nadellager Massiv – Rollenlager mit eigenem Außenring für hohe Radiallasten.
- Flanschlager-Gehäuseeinheiten – fertige Lagerbaugruppe mit Gehäuse.
