Innenringe
Innenringe der Bauform IR sind separate, gehärtete Lagerringe für Nadellager – sie bilden die Laufbahn für die Nadelrollen, wenn die Welle selbst nicht als Lauffläche taugt (weil sie nicht gehärtet ist oder eine breitere Laufbahn für axialen Versatz braucht). HUG führt IR-Innenringe von NTN in rund 495 Varianten aus gehärtetem Wälzlagerstahl ab Lager.
Zu Ihrem Experten für Innenringe
Andreas Selwitschka
Technische Infos
495 Artikel gefunden
Produktanzeige:

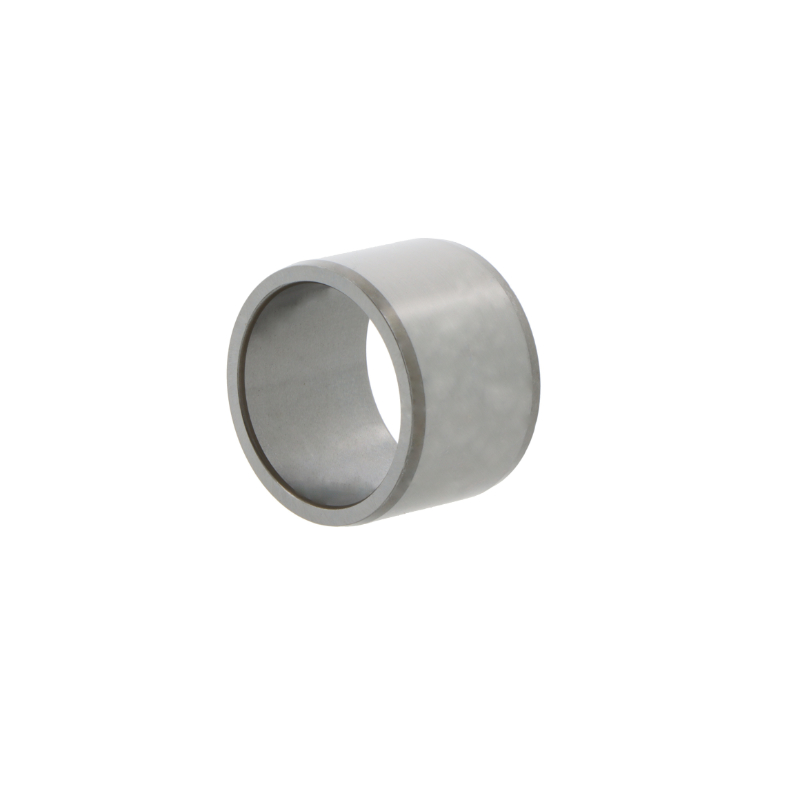

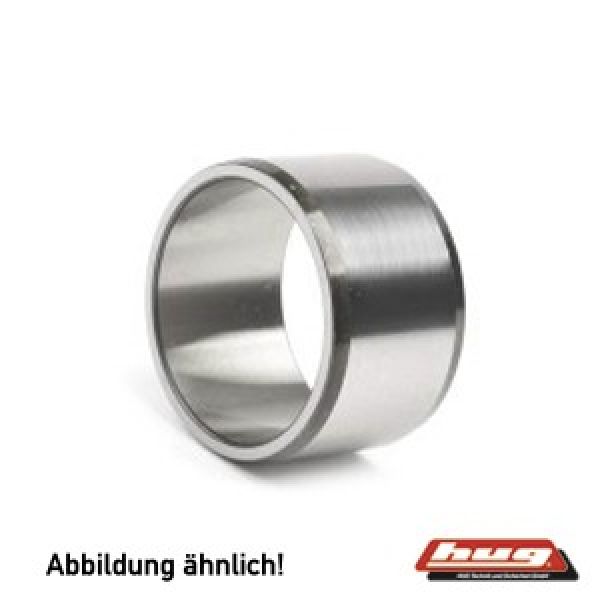

Innenring 1R100X110X30 von NTN 100x110x30 mm
Ab
39,07 €*
Abonnement
Qualitäts-Innenring 1R100X110X30 von NTN mit den Abmessungen 100x110x30 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R100X110X30 Daten: Innen (DI): 100 mm (Welle) Außen (DA): 110 mm Breite (B): 30 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R100X110X30 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R100X110X30 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R100X110X30 - NTN; 1R100X110X30 NTN; 1R100X110X30-NTN; 1R100X110X30/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R100X110X40 von NTN 100x110x40 mm
Ab
46,98 €*
Abonnement
Qualitäts-Innenring 1R100X110X40 von NTN mit den Abmessungen 100x110x40 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R100X110X40 Daten: Innen (DI): 100 mm (Welle) Außen (DA): 110 mm Breite (B): 40 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R100X110X40 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R100X110X40 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R100X110X40 - NTN; 1R100X110X40 NTN; 1R100X110X40-NTN; 1R100X110X40/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R100X115X40 von NTN 100x115x40 mm
Ab
48,82 €*
Abonnement
Qualitäts-Innenring 1R100X115X40 von NTN mit den Abmessungen 100x115x40 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R100X115X40 Daten: Innen (DI): 100 mm (Welle) Außen (DA): 115 mm Breite (B): 40 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R100X115X40 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R100X115X40 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R100X115X40 - NTN; 1R100X115X40 NTN; 1R100X115X40-NTN; 1R100X115X40/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R10X14X12 von NTN 10x14x12 mm
Ab
4,51 €*
Abonnement
Qualitäts-Innenring 1R10X14X12 von NTN mit den Abmessungen 10x14x12 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R10X14X12 Daten: Innen (DI): 10 mm (Welle) Außen (DA): 14 mm Breite (B): 12 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R10X14X12 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R10X14X12 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R10X14X12 - NTN; 1R10X14X12 NTN; 1R10X14X12-NTN; 1R10X14X12/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R10X14X13 von NTN 10x14x13 mm
Abonnement
Qualitäts-Innenring 1R10X14X13 von NTN mit den Abmessungen 10x14x13 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R10X14X13 Daten: Innen (DI): 10 mm (Welle) Außen (DA): 14 mm Breite (B): 13 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R10X14X13 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R10X14X13 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R10X14X13 - NTN; 1R10X14X13 NTN; 1R10X14X13-NTN; 1R10X14X13/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Preis auf Anfrage

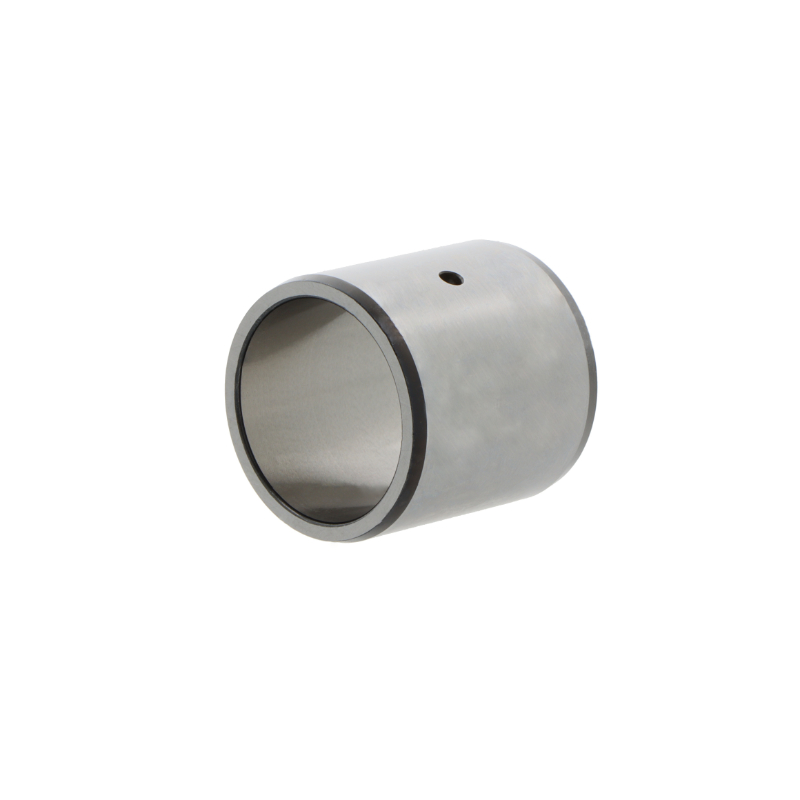

Innenring 1R10X14X14 D von NTN 10x14x14 mm
Ab
4,63 €*
Abonnement
Qualitäts-Innenring 1R10X14X14D von NTN mit den Abmessungen 10x14x14 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R10X14X14 Daten: Innen (DI): 10 mm (Welle) Außen (DA): 14 mm Breite (B): 14 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R10X14X14 mit Nachsetzzeichen R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R10X14X14-D von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R10X14X14-D - NTN; 1R10X14X14-D NTN; 1R10X14X14D-NTN; 1R10X14X14/D/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R10X14X16 von NTN 10x14x16 mm
Abonnement
Qualitäts-Innenring 1R10X14X16 von NTN mit den Abmessungen 10x14x16 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R10X14X16 Daten: Innen (DI): 10 mm (Welle) Außen (DA): 14 mm Breite (B): 16 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R10X14X16 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R10X14X16 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R10X14X16 - NTN; 1R10X14X16 NTN; 1R10X14X16-NTN; 1R10X14X16/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Preis auf Anfrage
Innenring 1R10X14X20 von NTN 10x14x20 mm
Abonnement
Qualitäts-Innenring 1R10X14X20 von NTN mit den Abmessungen 10x14x20 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R10X14X20 Daten: Innen (DI): 10 mm (Welle) Außen (DA): 14 mm Breite (B): 20 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R10X14X20 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R10X14X20 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R10X14X20 - NTN; 1R10X14X20 NTN; 1R10X14X20-NTN; 1R10X14X20/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Preis auf Anfrage
Innenring 1R110X120X30 von NTN 110x120x30 mm
Ab
42,16 €*
Abonnement
Qualitäts-Innenring 1R110X120X30 von NTN mit den Abmessungen 110x120x30 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R110X120X30 Daten: Innen (DI): 110 mm (Welle) Außen (DA): 120 mm Breite (B): 30 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R110X120X30 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R110X120X30 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R110X120X30 - NTN; 1R110X120X30 NTN; 1R110X120X30-NTN; 1R110X120X30/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R120X130X30 von NTN 120x130x30 mm
Abonnement
Qualitäts-Innenring 1R120X130X30 von NTN mit den Abmessungen 120x130x30 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R120X130X30 Daten: Innen (DI): 120 mm (Welle) Außen (DA): 130 mm Breite (B): 30 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R120X130X30 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R120X130X30 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R120X130X30 - NTN; 1R120X130X30 NTN; 1R120X130X30-NTN; 1R120X130X30/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Preis auf Anfrage
Innenring 1R120X135X45 von NTN 120x135x45 mm
Ab
60,06 €*
Abonnement
Qualitäts-Innenring 1R120X135X45 von NTN mit den Abmessungen 120x135x45 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R120X135X45 Daten: Innen (DI): 120 mm (Welle) Außen (DA): 135 mm Breite (B): 45 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R120X135X45 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R120X135X45 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R120X135X45 - NTN; 1R120X135X45 NTN; 1R120X135X45-NTN; 1R120X135X45/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Innenring 1R12X15X12 von NTN 12x15x12 mm
Ab
4,03 €*
Abonnement
Qualitäts-Innenring 1R12X15X12 von NTN mit den Abmessungen 12x15x12 mm ist ein WÄLZLAGER-ZUBEHÖR der Serie 1R12X15X12 Daten: Innen (DI): 12 mm (Welle) Außen (DA): 15 mm Breite (B): 12 mm Art: WÄLZLAGER-ZUBEHÖR Serie 1R12X15X12 R = Innenring Hier finden Sie dazu passende WELLENDICHTRINGE Innenringe, wie der 1R12X15X12 von NTN werden aus gehärtetem Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen hergestellt. Man verwendet sie bei Nadelkränzen, Nadelhülsen, Nadelbüchsen, Nadellagern, wenn die Welle nicht als Laufbahn genutzt werden kann oder wenn sie mit breiteren Innenringen kombiniert werden müssen, um größere Axialverschiebungen der Welle gegenüber dem Gehäuse zu ermöglichen. Auch wenn optimale Laufflächen für die Dichtlippen notwendig sind kommen sie zum Einsatz. Baugleiche Modelle: 1R12X15X12 - NTN; 1R12X15X12 NTN; 1R12X15X12-NTN; 1R12X15X12/NTN Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): NTN Wälzlager (Deutschland) GmbH, Max-Planck-Str. 23, Erkrath, Germany, contact@ntn-snr.com
Inhalt im Überblick
Funktion und Einsatzgründe
Kurz: Der IR-Innenring wird auf die Welle aufgepresst und bildet die gehärtete, geschliffene Laufbahn für die Nadelrollen. Er kommt zum Einsatz bei ungehärteten Wellen, bei axialem Wellenversatz und als Reparaturlösung an verschlissenen Wellen.
Der Innenring übernimmt die Laufbahn-Funktion, die sonst die Welle leisten müsste:- Separate Laufbahn: Der IR-Ring wird auf die Welle aufgepresst und bildet die gehärtete Lauffläche für die Nadelrollen.
- Feinbearbeitete Oberfläche: geschliffene Laufbahnen für ein definiertes, ruhiges Laufverhalten.
- Standard für Nadellager: in Kombination mit Nadelkränzen, Nadelhülsen und kompletten Nadellagern.
Baugrößen
Kurz: Die Bohrungsdurchmesser reichen von 5 bis 380 mm, die Außendurchmesser von 8 bis 415 mm, die Breiten von 10 bis 100 mm. Breitausführungen erlauben axialen Versatz. Die Bezeichnung folgt dem Schema IR Bohrung × Außen × Breite.
Das Größenspektrum deckt von der Feinmechanik bis zur Großanlage alles ab:| Maß | Bereich | Beispiel-Bezeichnung |
|---|---|---|
| Bohrungsdurchmesser | 5–380 mm | IR 10×14×12 (klein) |
| Außendurchmesser | 8–415 mm | IR 100×110×30 (mittel) |
| Breite | 10–100 mm | IR 120×135×45 (groß) |
Ausstattungsvarianten und Lagerluft
Kurz: Innenringe gibt es mit oder ohne Schmierbohrungen und mit Standard- oder C3-Lagerluft. Schmierbohrungen erlauben die Nachschmierung durch die Welle, C3 die größere Lagerluft bei Temperaturdifferenzen zwischen Welle und Gehäuse.
Die Ausstattung richtet sich nach Schmierung und Temperatur:- Mit oder ohne Schmierbohrungen: Bohrungen führen das Öl von innen zur Lauffläche – nötig bei Umlauf- oder Tropfschmierung, verzichtbar bei Lebensdauer-Fettung.
- Lagerluft Standard (CN) oder C3: C3 mit vergrößertem Spiel bei Wärmeentwicklung und Temperaturdifferenzen.
- Werkstoff: gehärteter Wälzlagerstahl mit feinbearbeiteten oder geschliffenen Laufbahnen.
Auswahl und Einsatzgebiete
Kurz: Innenring-Bezeichnung passend zum Nadellager wählen, Bohrung mit Übermaß-Passung (k5/m5) auf die Welle, Breite nach Versatzbedarf, Schmierung und Lagerluft nach Betrieb. Eingesetzt werden Innenringe im Getriebe-, Pumpen- und Motorenbau.
Bei der Auswahl zählen die zum Nadellager passende Innenring-Bezeichnung aus dem Herstellerkatalog, der Wellendurchmesser mit Übermaß-Passung (k5 oder m5, damit der Ring fest sitzt und nicht mitdreht), die Breite (Standard bei fester Lage, Breitausführung für axialen Versatz) sowie Schmierung und Lagerluft nach Betriebsbedingungen. Typische Einsatzgebiete sind der Getriebebau auf Vorgelege- und Zwischenwellen, der Pumpen- und Motorenbau mit ungehärteten Wellen, Landwirtschafts- und Baumaschinen (Reparatur statt Wellentausch) sowie Nockenwellen- und Ausgleichswellenlagerungen im Motorenbau. Die komplette Bauform mit eigenem Außenring liefert das Nadellager Massiv.FAQ zu Innenringen
- Was ist ein IR-Innenring? Ein IR-Innenring ist ein separater, gehärteter Lagerring, der auf die Welle aufgepresst wird und die Laufbahn für die Nadelrollen bildet. Er kommt zum Einsatz, wenn die Welle selbst keine geeignete Laufbahn bietet – etwa weil sie nicht gehärtet ist oder eine breitere Lauffläche für axialen Versatz benötigt wird.
- Wann brauche ich einen separaten Innenring? Drei Hauptgründe: wenn die Welle nicht gehärtet ist (Stahl unter 58 HRC würde von den Nadeln zerstört), bei axialem Wellenversatz durch Wärmedehnung (breitere Innenringe lassen die Verschiebung zu) und als Reparaturlösung – die verschlissene Welle bleibt drin, der neue Innenring schafft eine frische Lauffläche.
- Welche Passung Innenring auf Welle? Übermaß-Passung k5 oder m5 ist Standard – der Ring sitzt fest und dreht sich nicht mit. Bei 25 mm Innendurchmesser bedeutet das etwa 0,002–0,011 mm Übermaß. Die Welle muss exakt zylindrisch und auf Maß sein. Montiert wird mit Hydraulikpresse oder durch Erwärmen des Rings (max. 120 °C) – von Hand auspressen geht nicht.
- Brauche ich Schmierbohrungen? Ja, wenn das Nadellager über die Welle hindurch geschmiert wird (Umlauf- oder Tropfschmierung) – die Bohrungen führen das Öl von innen zur Lauffläche. Ohne Bohrungen bei Lebensdauer-Fettung, die einmal gefüllt das ganze Leben hält. Im Zweifel mit Bohrungen wählen, denn schließen lassen sie sich später nicht.
- Welche Lagerluft – Standard oder C3? Standard-Lagerluft (CN) für Normaltemperaturen und gleichmäßige Belastung. C3 (vergrößertes Spiel) bei Temperaturdifferenzen zwischen Welle und Gehäuse – wird die Welle heißer, dehnt sie sich stärker aus und das Lagerspiel verengt sich. C3 verhindert dann Klemmen. Faustregel: bei Temperaturdifferenzen über 30 °C C3 wählen.
- Wie tausche ich verschlissene Innenringe? Den Ring vorsichtig anwärmen oder mit Abziehvorrichtung lösen – dabei nie auf den Außenring oder die Nadeln schlagen, die werden zerstört. Nach dem Ausbau die Welle auf Verschleiß prüfen (Riefen, Maßdifferenz); ist sie beschädigt, vor dem neuen Innenring nachbearbeiten oder eine Wellenschutzhülse einsetzen. Den neuen Ring per Pressdorn oder Erwärmung montieren.
- Welche Marke führt HUG bei Innenringen? HUG führt IR-Innenringe von NTN in rund 495 Varianten aus gehärtetem Wälzlagerstahl – mit Bohrungen von 5 bis 380 mm, mit oder ohne Schmierbohrungen, in Standard- und Breitausführung sowie mit Lagerluft C3 für temperaturbelastete Anwendungen.
Innenringe bei HUG – NTN ab Lager
HUG Technik und Sicherheit führt IR-Innenringe von NTN in rund 495 Varianten aus gehärtetem Wälzlagerstahl – mit Bohrungen von 5 bis 380 mm, mit oder ohne Schmierbohrungen, in Standard- und Breitausführung sowie mit Lagerluft C3. Passend dazu finden Sie im Sortiment:- Nadelkränze – der Käfig mit Nadeln, der auf dem Innenring läuft.
- Nadellager Massiv – die komplette Bauform mit eigenem Außenring.
- Wälzlager-Zubehör – Hülsen, Muttern, Scheiben und Dichtungen für die Lagerstelle.
