Kantenschutzprofile gibt es in der verschiedensten Ausführungen:
- Gummi-Kantenschutz (Bild 1) - sehr flexibel, sollte aber auf die Werkstückkante aufgeklebt werden.

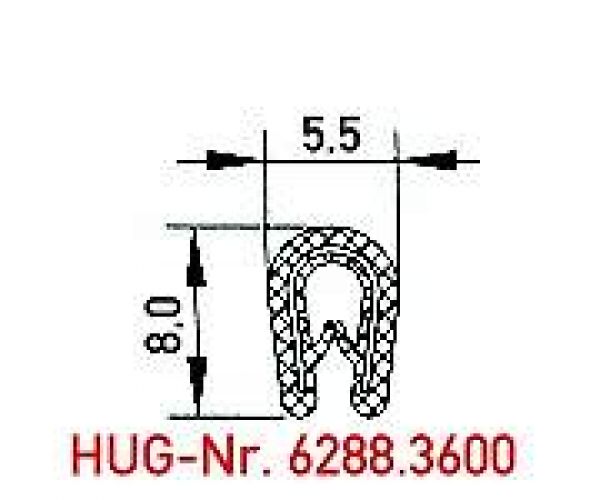

- PVC-Kantenschutz mit Metallklemmband (Bild 2) - dieser kann ohne weitere Fixierung angebracht werden.
- Kunststoff-Kantenschutzdichtprofil - mit fest integrierem Dichtelementprofil (Schlauch, Fahne oder Profil).
Bei Letzteren kann man wegen der Vielfalt grob unterscheiden zwischen:
- oben anvulkanisierten Dichtprofilen (Bild 3)
- seitlich anvulkanisierten Dichtprofilen (Bild 4)
mit eingebettetem Metallklemmband schwarz (andere Farben auf Anfrage)
Diese Profile weisen neben den Funktionen des Kantenschutzes noch eine weitere auf, nämlich die Dichtfunktion zu anderen Bauteilen. Je nach Form des Moosgummiprofils ergeben sich Einsatzmöglichkeiten in den verschiedensten Verwendungsbereichen.
Diese Profile sind schwer entflammbar und selbstverlöschend (nach DIN 75200 und FMVSS 302), außerdem witterungsbeständig und einsetzbar in einem Temperaturbereich von ca. – 30°C bis + 70°C.
Farbe der Profile: schwarz
Wir führen Kantenschutzprofile in verschiedensten Werkstoffen und Abmessungen auf Lager.
Von diesen Profilen liefern wir auch Kleinmengen.
Weitere Kantenschutzprofile:
Kantenschutzprofil aus PVC (Metallklemmband)
Kantenschutzdichtprofil aus Weichgummi/Moosgummi, EPDM (Drahttextilband)
Inhalt im Überblick
Aufbau und Funktionsweise
Kurz: Ein Kantenschutzprofil besteht aus einem U-förmigen Klemmbereich mit eingelegter Stahleinlage und einem darüberliegenden Schutzkörper. Die Stahleinlage erzeugt Federdruck auf beide Seiten der Kante und hält das Profil sicher in Position – kein Bohren, kein Kleben, kein Verschrauben.
Das Profil wird einfach auf die Kante aufgeschoben; die Stahl- oder Metallklemmeinlage klemmt es fest. Oberhalb des Klemmbereichs sitzt der Profilkopf, der je nach Ausführung rund, rechteckig, flach oder mit seitlicher Dichtlippe ausgeführt ist. Die Kopfform bestimmt die Funktion: reiner Kantenschutz, Dichtung (Kantenschutzdichtprofil) oder Designabschluss. Eine Variante mit Dichtlippe verschließt zugleich den Spalt zwischen Tür und Rahmen. Das breite Profilsortiment führt HUG in den Kategorien Kantenschutz und Gummiprofile.Werkstoffe im Vergleich
Kurz: PVC ist der günstige Standard (–20 bis +60 °C, viele Farben), Gummi (EPDM/Chloropren) ist temperaturbeständiger und elastischer (–40 bis +120 °C, ozon- und ölbeständig), Silikon für Sonderfälle bis +200 °C und Lebensmittelkontakt. Allen gemeinsam ist die Stahleinlage im Klemmbereich.
| Werkstoff | Temperaturbereich | Einsatz |
|---|---|---|
| PVC (Hart-/Weich-PVC) | –20 bis +60 °C | günstig, UV-fest, viele Farben |
| Gummi EPDM | –40 bis +120 °C | ozon-, UV-, witterungsfest |
| Gummi Chloropren (CR) | –40 bis +120 °C | zusätzlich öl- und fettbeständig |
| Silikon | bis +200 °C | Lebensmittel, Hochtemperatur |
Klemmbereich und Blechstärke
Kurz: Der Klemmbereich ist auf eine definierte Blechstärke ausgelegt – gängig von 0,5 bis 16 mm Materialstärke. Die korrekte Zuordnung von Blechstärke und Klemmbereich ist entscheidend: ein zu weites Profil sitzt locker und rutscht ab, ein zu enges lässt sich nicht aufstecken.
Vor dem Kauf die Materialstärke der zu schützenden Kante messen und das Profil mit passendem Klemmbereich (KB) wählen – die Angabe steht in der Produktbezeichnung, etwa „KB 1,0–2,0 mm". Liegt die Blechstärke in der Mitte des angegebenen Bereichs, sitzt das Profil optimal. Bei stark schwankenden Blechstärken an einem Bauteil ein Profil wählen, dessen Klemmbereich die größte Stärke noch sicher fasst. Zum dauerhaften Fixieren in Sonderfällen – etwa an Rundungen oder bei Vibration – ergänzt der Gummikleber die Klemmwirkung.Auswahl und Montage
Kurz: Gewählt wird nach Blechstärke (Klemmbereich), Werkstoff (PVC/Gummi/Silikon nach Temperatur und Medium), Kopfform (Schutz/Dichtung/Design) und Farbe. Die Montage erfolgt durch Aufschieben oder Aufklopfen mit einem Gummihammer; der Zuschnitt erfolgt mit dem Cutter oder der Schere.
Bei der Auswahl zählen die Blechstärke (bestimmt den Klemmbereich), der Einsatzort (Innen-PVC, Außen- und Maschinenbau-Gummi, Hochtemperatur- und Lebensmittel-Silikon), die Kopfform (rund als reiner Schutz, mit Dichtlippe als Dichtung) und die Farbe (Schwarz und Grau im Standard, Signalfarben zur Kennzeichnung). Montiert wird das Profil aufgeschoben und an Ecken eingeschnitten oder auf Gehrung geschnitten; Meterware lässt sich auf das exakte Maß zuschneiden.FAQ zu Kantenschutzprofilen
- Wie montiere ich ein Kantenschutzprofil? Einfach auf die Kante aufschieben – die Stahleinlage im U-förmigen Klemmbereich erzeugt den Federdruck, der das Profil hält. Kein Kleber, kein Bohren, keine Schraube nötig. An Ecken das Profil einschneiden oder auf Gehrung schneiden, damit es sauber um die Kante läuft. Mit einem Gummihammer lässt es sich vollständig aufklopfen.
- PVC oder Gummi? PVC ist der günstige Standard für den Innenbereich (–20 bis +60 °C), UV-beständig und in vielen Farben erhältlich. Gummi (EPDM, Chloropren) ist temperaturbeständiger und elastischer (–40 bis +120 °C), ozon- und witterungsfest – die Wahl für Maschinen-, Fahrzeugbau und Außeneinsatz. Chloropren hält zusätzlich Öl und Fett stand.
- Wie finde ich den richtigen Klemmbereich? Die Materialstärke der zu schützenden Kante messen und ein Profil wählen, dessen angegebener Klemmbereich (KB) diese Stärke einschließt – idealerweise liegt die Blechstärke in der Mitte des Bereichs. Gängige Klemmbereiche reichen von 0,5 bis 16 mm. Ein zu weit gewähltes Profil rutscht ab, ein zu enges lässt sich nicht aufstecken.
- Warum hat das Profil eine Stahleinlage? Ohne Stahl kein sicherer Halt. Die Metall- oder Stahlklemmeinlage im Klemmbereich erzeugt den Federdruck, der das Profil dauerhaft auf der Kante hält. Reine Kunststoffprofile ohne Einlage würden bei Erschütterung oder Temperaturwechsel abrutschen. Edelstahleinlagen geben dem Profil zusätzlich Korrosionsbeständigkeit.
- Wofür ist die Dichtlippe am Profil? Die seitliche Dichtlippe verschließt zugleich den Spalt zwischen zwei Bauteilen – etwa zwischen Tür und Rahmen oder zwischen Deckel und Gehäuse. So wirkt das Profil gleichzeitig als Kantenschutz und als Dichtung gegen Staub, Zugluft und Spritzwasser (Kantenschutzdichtprofil).
- Wann brauche ich eine Edelstahleinlage? In feuchten, salzhaltigen oder chemisch aggressiven Umgebungen, in denen eine normale Stahleinlage rosten würde. Die Edelstahleinlage hält dort dauerhaft die Klemmkraft, ohne dass Rost das Profil von innen aufquellen lässt. In der Lebensmittel- und Außentechnik ist sie die sichere Wahl.
- Wird das Profil als Meterware geliefert? Ja, Kantenschutzprofile sind Meterware und lassen sich auf das exakte Maß zuschneiden – mit dem Cutter oder der Schere. So lässt sich jede Kantenlänge ohne Verschnitt abdecken; an Ecken wird das Profil eingeschnitten oder auf Gehrung geschnitten, damit es sauber um die Ecke läuft.
Kantenschutzprofile bei HUG – PVC, Gummi und Silikon ab Lager
HUG Technik und Sicherheit führt Kantenschutz- und Kantenschutzdichtprofile aus PVC, Gummi (EPDM, Chloropren) und Silikon – mit Stahl- oder Edelstahleinlage, Klemmbereiche von 0,5 bis 16 mm, als Meterware. Passend dazu finden Sie im Sortiment:- Kantenschutz – die volle Übersicht der Kantenschutz-Lösungen.
