Dübeltechnik
Zuverlässige Befestigungen beginnen mit dem richtigen Dübel. Ob Schwerlastanker in Stahlbeton, Hohlraumdübel in Gipskarton oder Rahmendübel für Fenstermontagen – die Auswahl des Dübeltyps richtet sich immer nach dem Untergrund und der zu erwartenden Last.
Technische Infos
722 Artikel gefunden
Produktanzeige:

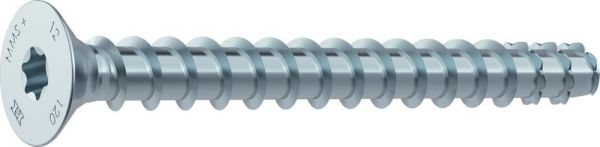

HECO-MULTI-MONTI®-plus-F Schraubanker, Senkkopf 7,5x 80/25/ 45 T-40 Stahl, gehärtet, blau verzinkt, Packung mit 50 Stück
Ab
26,55 €*
Abonnement
MULTI-MONTI®-plus Schraubanker, Senkkopf (MMS-plus F) • Stahl, gehärtet • Galvanisch verzinkt, blau • Senkkopf mit T-Drive-Antrieb • Verzahnte Funktionsspitze für optimale Hinterschneidung im Untergrund • Optimiertes Betongewinde mit mehr Wirkfläche • Zusätzliche Lastklasse pro Durchmesser • Verbesserte Montagesicherheit • Maschinell setzbar • Sofort belastbar • ETA-15/0784 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): HECO-Schrauben GmbH & Co. KG, Dr.-Kurt-Steim-Strasse 28, 78713 Schramberg, DE, info@heco-schrauben.de
CELO Normaldübel F 8 für Holzschrauben-Ø 4,5-6,0 mm Nylon, alterungsbeständig, Packung mit 100 Stück
Ab
5,65 €*
Abonnement
CELO Normaldübel F • Hohe Auszugswerte aufgrund starker Spreizfähigkeit (vierseitige Spreizung im mittleren Bereich) • Exakte Schraubenführung (seitliches Austreten der Schraube nicht möglich) • Zusätzliche Verdrehsicherung • Kein Abknicken beim Einschlagen • Hochwertiges alterungsbeständiges Nylon • Temperaturbeständig von –40 °C bis +80 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): CELO Befestigungssysteme GmbH, Industriestrasse 6, 86551 Aichach, DE, info@apolofixing.com

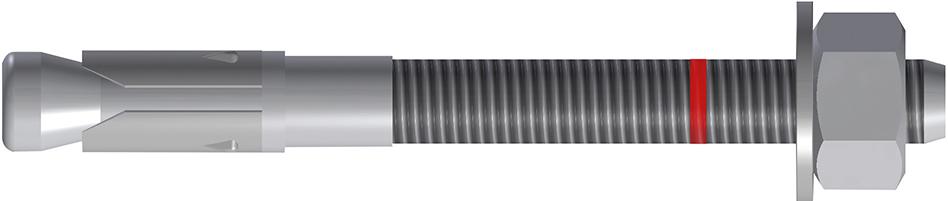

Upat® Expressanker/Bolzenanker IMC 10/ 10/ 86 Edelstahl A4, blank, Packung mit 50 Stück
Ab
91,56 €*
Abonnement
Upat® Bolzenanker IMC, Edelstahl A4 • Edelstahl A4, blank • Besonders geeignet für die Befestigung mittelschwerer Lasten im Aussenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge • Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden • Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden • Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit • Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet • ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton • ETA-10/0169 Typ K: Kurzform Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de

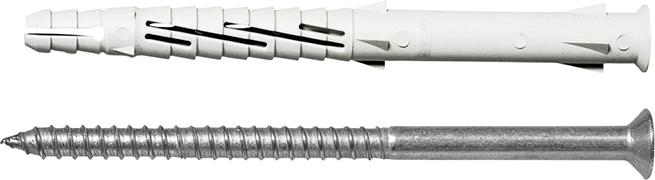

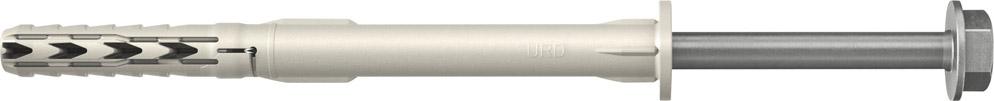

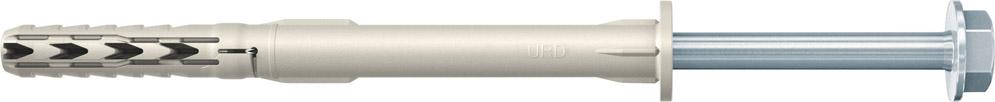

Upat® Rahmendübel URD 10x100 T, galvanisch verzinkt, Packung mit 50 Stück
Ab
22,62 €*
Abonnement
Upat® Rahmendübel URD-T mit Senkkopfschraube, galvanisch verzinkt • Langschaft-Nylon-Dübel mit kurzem Spreizteil mit nur 50 mm Verankerungstiefe • Mit passender, galvanisch verzinkter Sicherheitsschraube mit Senkkopf und T-Antrieb • Mitdrehsicherung für eine sichere Montage • Dübel spreizt in Vollbaustoff und verknotet im Lochbaustoff • ETA-17/0811 für Mehrfachbefestigungen zur Verankerung von z. B. Fassadenunterkonstruktionen in Beton, Voll- und Lochsteinmauerwerk Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
HECO-MULTI-MONTI®-plus Schraubanker, Sechskantkopf 10x 60/ 10 SW13 Stahl, gehärtet, blau verzinkt, Packung mit 25 Stück
Ab
21,93 €*
Abonnement
MULTI-MONTI®-plus Schraubanker, Sechskantkopf (MMS-plus SS) • Stahl, gehärtet • Galvanisch verzinkt, blau • Sechskantkopf mit angepresster Scheibe • Optimiertes Betongewinde mit mehr Wirkfläche • Verzahnte Funktionsspitze für optimale Hinterschneidung im Untergrund • Zusätzliche Lastklasse pro Durchmesser • Verbesserte Montagesicherheit • Maschinell setzbar • Sofort belastbar • ETA-15/0784 SW = Schlüsselweite * zugelassen für seismische Einwirkung C1 ** zugelassen für seismische Einwirkung C1 ab 65 mm Setztiefe Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): HECO-Schrauben GmbH & Co. KG, Dr.-Kurt-Steim-Strasse 28, 78713 Schramberg, DE, info@heco-schrauben.de
fischer® Ankerbolzen FBZ 12/10 A4-Stahl
Ab
4,22 €*
Abonnement
fischer® Bolzenanker FBZ • Wirtschaftliche Stahlanker für gerissenen Beton • Geeignet für die Vor- und Durchsteckmontage • Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung • Zugelassen für gerissenen und ungerissenen Beton C12/15 und C20/25 bis C50/60 • ETA-17/0624 • DoP No. 0122 - EN FBZ: Stahl, galvanisch verzinkt FBZ GS: Stahl, galvanisch verzinkt, mit großer Scheibe FBZ A4: Edelstahl A4, blank FBZ GS A4: Edelstahl A4, blank, mit großer Scheibe Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
fischer® Reaktionspatrone Superbond RSB 16
Ab
3,52 €*
Abonnement
fischer® Reaktionspatrone RSB Superbond-System • Kombiniertes Patronen- und Injektionssystem für gerissenen und ungerissenen Beton • Wirtschaftliche Lösung durch vorportitionierte Einzelanwendung • Ideale Lösung bei erschwerten Bedingungen und Montagen (z. B. Überkopfmonatge) • Ohne Wartezeit durch schnelle Aushärtung • Zulassungskonforme Verarbeitung bis –30°C • Zugelassen für wassergefüllte und diamantgebohrte Bohrlöcher • Harz und Härter sind in zwei getrennten Kammern gelagert und werden beim Setzvorgang vermischt und aktiviert Zugelassen für Verankerungen in: Beton C20/25 bis C50/60, gerissen und ungerissen Auch geeignet für: Naturstein mit dichtem Gefüge Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
Upat® Universaldübel UVD II 10x50 R, Packung mit 50 Stück
Ab
4,88 €*
Abonnement
Universaldübel UVD II • Universal-Nylon-Dübel für die Befestigung leichter bis mittelschwerer Lasten in fast allen Baustoffen • Spreizfunktion in Vollbaustoffen, Verknotungsfunktion in Hohlräumen und hinter Plattenbaustoffen • Geeignet für die Vorsteckmontage und für die Durchsteckmontage • Einsetzbar mit Holz- und Spanplattenschrauben • Drehsperren verhindern ein Mitdrehen des Dübels im Bohrloch Typ R: • Dübel-Rand verhindert das Durchrutschen des Dübels in das Bohrloch Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
fischer® Schwerlastanker/Schwerlastdübel TA M8 metrisches Innengewinde
Ab
3,62 €*
Abonnement
fischer® Schwerlastanker TA M • Nachfolgeartikel vom Schwerlastanker SL M • Deifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände • Metrisches Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen • Rote Kunststoffkappe schützt vor Verschmutzung des Gewindes • ETA-01/0003 Zugelassen für: Beton C20/25 bis C50/60, ungerissen Auch geeignet für: Beton C12/15, Naturstein mit dichtem Gefüge Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
Upat® Expressanker/Bolzenanker IMC 10/ 20/ 96 Edelstahl A4, blank, Packung mit 50 Stück
Ab
101,96 €*
Abonnement
Upat® Bolzenanker IMC, Edelstahl A4 • Edelstahl A4, blank • Besonders geeignet für die Befestigung mittelschwerer Lasten im Aussenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge • Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden • Kann in Vor- und Durchsteckmontage gesetzt und kann mit dem Hammer in das Bohrloch kraftsparend eingeschlagen werden • Beim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich gegen die Bohrlochwand verspreizt und sorgt für Haltesicherheit • Besonders häufig wird der Bolzenanker für die Befestigung von dünnen Betonbauteilen und Anwendungen, bei denen die Lasten eine untergeordnete Rolle spielen, verwendet • ETA-Zulassung Option 7 für den Einsatz in ungerissenem Beton • ETA-10/0169 Typ K: Kurzform Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
Upat® Gerüsthülse UGH 14/135, Packung mit 25 Stück
Ab
17,69 €*
Abonnement
Gerüsthülse UGH • Spreizdübel mit langem Schaft für hohe Lasten • Nylondübel eignet sich für Befestigungen in Beton und Vollstein • Hohe Haltewerte in Kombination mit der Ösenschraube UGS • Randnahe Befestigung und sicherer Halt im Gerüstbau Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
fischer® Spreizdübel S 5 Nylon, 25mm, Schrauben-Ø: 3- 4mm, Packung mit 100 Stück
Ab
3,84 €*
Abonnement
fischer® Dübel S • Die randlose Dübelhülse ermöglicht das zum Erreichen der maximalen Tragfähigkeit notwendige Tiefersetzen des Dübels unter den Putz bis zum tragenden Untergrund • Da der Dübel nur in zwei Richtungen spreizt, können durch Drehen des Dübels die Spreizkräfte gezielt parallel zum Baustoffrand in den Baustoff eingeleitet werden. Dies ermöglicht geringere Randabstände • Die schlanke Dübelgeometrie ermöglicht ein leichtes Einstecken des Dübels in das Bohrloch für eine schnelle und einfache Montage • Die Verdrehsicherung verhindert das Mitdrehen des Dübels im Bohrloch und gewährleistet somit eine hohe Montagesicherheit Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, info@fischer.de
Inhalt im Überblick
Dübeltypen und Untergrund
Jeder Baustoff stellt eigene Anforderungen: Spreizdübel arbeiten per Reibschluss in Beton und Vollstein, Hohlraumdübel bilden einen Hinterschnitt hinter der Platte, Rahmendübel verankern tief im Untergrund, Schwerlastdübel aus Stahl tragen hohe Lasten in Beton. Die Auswahl beginnt immer beim Untergrund.
| Dübeltyp | Untergrund | Prinzip |
|---|---|---|
| Spreizdübel (z. B. fischer SX) | Beton, Vollstein | Reibschluss durch Aufspreizen |
| Hohlraumdübel | Gipskarton, Spanplatte | Spreizknoten hinter der Platte |
| Rahmen-/Langschaftdübel | Fenster, Türrahmen | Durchsteckmontage, tiefe Verankerung |
| Schwerlastdübel, Bolzenanker | gerissener/ungerissener Beton | Spreizkonus, Stahl |
| Betonschraube | Beton | schneidet direkt, ohne Dübel |

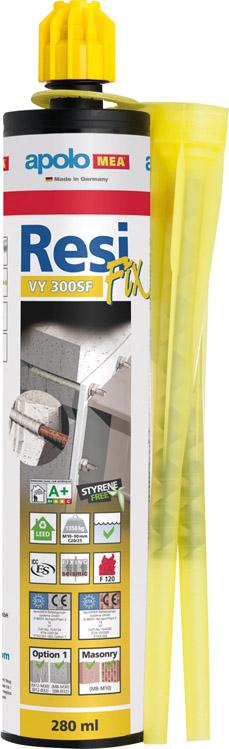

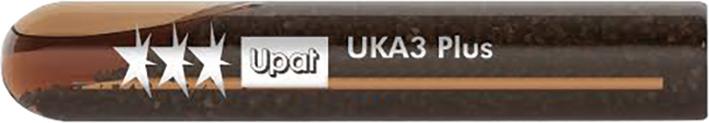

Chemische Befestigung
Wo mechanische Spreizung nicht ausreicht oder der Untergrund zu brüchig ist, wird ein Reaktionsharz (Vinylester oder Epoxid) ins Bohrloch injiziert und härtet mit einer Ankerstange aus. Vorteile: geringere Randabstände, höhere Tragfähigkeit in gerissenem Beton und kraftschlüssige Verankerung in Hohlkammersteinen mit Siebhülse.
Bei der chemischen Befestigung verteilt sich die Last über die gesamte Verbindungsfläche zwischen Mörtel und Bohrlochwand – nicht nur über die Spreizkraft an wenigen Kontaktpunkten. fischer bietet mit den Systemen FIS V und FIS EM unterschiedliche Mörtelvarianten für verschiedene Lastniveaus und Temperaturanforderungen. Die Aushärtezeit hängt von der Umgebungstemperatur ab – bei +5 °C dauert sie deutlich länger als bei +20 °C. Für die Verarbeitung der Injektionssysteme gehört eine passende Auspresspistole zur Ausstattung.Untergrundbeurteilung
Vor jeder Montage steht die Frage nach dem Baustoff. Eine Probebohrung gibt Aufschluss: feines graues Bohrmehl deutet auf Beton oder Kalksandstein, rötliches körniges Mehl auf Ziegel, weißes staubiges Mehl auf Porenbeton. Hohlkammerbaustoffe erfordern Dübel, die ohne hohe Spreizkräfte arbeiten.
Vollbeton (C20/25 und höher) nimmt praktisch jeden Dübeltyp auf, Vollstein-Mauerwerk verhält sich ähnlich mit geringerer Festigkeit. Problematisch sind Hohlkammerbaustoffe – Hochlochziegel, Porenbeton und Leichtbetonhohlsteine: Sie verlangen Dübel ohne hohe Spreizkräfte oder die chemische Befestigung mit Siebhülse. Die Probebohrung verrät den Baustoff über die Farbe und Körnung des Bohrmehls; bei Unsicherheit hilft ein Blick in den Bauplan oder eine Prüfbohrung mit Endoskopkamera. Für das Bohren und Setzen gehört das passende Schlag- und Schraubwerkzeug dazu.Normen und Zulassungen (ETA)
Sicherheitsrelevante Befestigungen in tragenden Bauteilen unterliegen der Europäischen Technischen Bewertung (ETA), die Tragfähigkeit, Rand- und Achsabstände und Sicherheitsfaktoren definiert. Die Bemessung erfolgt nach DIN EN 1992-4. Ohne gültige ETA darf ein Dübel im konstruktiven Bereich nicht eingesetzt werden.
Die ETA dokumentiert die zulässigen Lastwerte für den jeweiligen Anwendungsbereich, die DIN EN 1992-4 (Befestigungen in Beton) regelt die Nachweise für Zug, Querkraft und kombinierte Beanspruchung. Für den Handwerker vor Ort vereinfachen die Hersteller die Auswahl durch Bemessungssoftware und Lasttabellen, die direkt auf der ETA basieren. Die fischer-Schwerlastdübel, Bolzenanker und chemischen Systeme im HUG-Sortiment verfügen über die entsprechenden ETAs für ihre Einsatzbereiche.FAQ zur Dübeltechnik
- Welcher Dübel für welchen Untergrund? Spreizdübel für Beton und Vollstein, Hohlraumdübel für Gipskarton und Spanplatten, Rahmendübel für Fenster- und Türrahmen mit Durchsteckmontage, Schwerlastdübel und Bolzenanker für hohe Lasten in Beton. In Hohlkammersteinen wie Hochlochziegeln arbeitet die chemische Befestigung mit Siebhülse am sichersten. Die Auswahl beginnt immer beim Baustoff.
- Spreizdübel oder chemische Befestigung? Spreizdübel sind schnell gesetzt und für die meisten Standardlasten in Beton ausreichend. Chemische Befestigung lohnt sich bei brüchigem Untergrund, geringen Randabständen, hohen Lasten in gerissenem Beton und in Hohlkammersteinen. Sie verteilt die Last über die gesamte Bohrlochfläche statt nur über die Spreizkraft.
- Wie erkenne ich den Baustoff vor dem Bohren? Über eine Probebohrung und das Bohrmehl: feines, graues Mehl deutet auf Beton oder Kalksandstein, rötliches, körniges Mehl auf Ziegel, weißes, staubiges Mehl auf Porenbeton. Danach richtet sich der Dübeltyp. Bei Unsicherheit den Bauplan prüfen oder mit einer Endoskopkamera ins Bohrloch sehen.
- Was bedeutet ETA bei Dübeln? Die Europäische Technische Bewertung (ETA) ist die Zulassung, die für sicherheitsrelevante Befestigungen in tragenden Bauteilen vorgeschrieben ist. Sie definiert Tragfähigkeitswerte, Rand- und Achsabstände, Einbettungstiefen und Sicherheitsfaktoren. Ohne gültige ETA darf ein Dübel im konstruktiven Bereich nicht verwendet werden.
- Wovon hängt die Tragfähigkeit eines Hohlraumdübels ab? Stark von der Plattendicke. Bei 12,5 mm Gipskarton liegen die Grenzwerte deutlich unter denen in Beton, weil die Last über die Plattenrückseite abgetragen wird. Für schwerere Lasten in Leichtbauwänden sind Spezialdübel mit großem Spreizknoten oder chemische Systeme die sichere Wahl.
- Wann brauche ich einen Rahmendübel? Bei der Durchsteckmontage von Fenster- und Türrahmen, Kabeltrassen und Konsolen. Der Langschaft durchdringt das Befestigungsteil und verankert tief im tragenden Untergrund; die Schraube spreizt erst in der hinteren Hälfte, sodass die Dämmschicht oder Putzlage druckfrei bleibt und nicht gestaucht wird.
- Welche Marke führt HUG bei Dübeltechnik? HUG führt das fischer-Dübelprogramm für sämtliche Untergründe – Universal-, Spreiz-, Hohlraum-, Langschaft- und Rahmendübel, Schwerlastdübel, Ankerbolzen, Betonschrauben (ULTRACUT) und chemische Systeme (FIS V, FIS EM), ergänzt um CELO, HECO, TOX und UPAT. fischer ist mit dem vollen Befestigungs-Sortiment in der eigenen Markenwelt vertreten.
Dübeltechnik bei HUG – fischer ab Lager
HUG Technik und Sicherheit führt das Dübelprogramm von fischer – Universal-, Spreiz-, Hohlraum-, Langschaft- und Rahmendübel, Schwerlastdübel, Ankerbolzen, Betonschrauben und chemische Befestigungssysteme, ergänzt um CELO, HECO, TOX und UPAT. Passend dazu finden Sie im Sortiment:- Holzverbinder – Balkenschuhe und Pfostenträger zur Befestigung auf Beton.
- Holzschrauben – für die Holzseite der Verbindung.
- Schlag- und Schraubwerkzeuge – zum Bohren und Setzen der Dübel.
