Kettentechnik
Kraft formschlüssig und schlupffrei übertragen: Die Antriebskette verbindet Wellen in Maschinen und Fördertechnik. HUG Technik führt fast 700 Varianten Kettentechnik nach DIN 8187/ISO 606 – Rollenketten, Verschlussglieder und Werkzeug von IWIS, JWIS, SKF, Elite, EuroChain und ecoplus.
135 Artikel gefunden
Preis auf Anfrage
Inhalt im Überblick
Kraft übertragen mit der Kette
Die Rollenkette läuft formschlüssig über die Zähne des Kettenrads und überträgt so die Drehbewegung ohne Schlupf – anders als ein Riemen. Das macht sie belastbar, zugfest und geeignet für hohe Kräfte und raue Umgebungen.
Wo Riemen an ihre Grenzen kommen, überträgt die Antriebskette hohe Kräfte zuverlässig: Ihre Rollen greifen formschlüssig in die Zähne der Kettenräder, sodass keine Kraft durch Schlupf verloren geht. Das ist ideal für Maschinen, Förderanlagen und Antriebe mit hoher Last. Gegenüber dem ebenfalls formschlüssigen Zahnriemen punktet die Kette mit Robustheit und Überlastreserven, verlangt dafür aber Schmierung. Damit ein Kettentrieb funktioniert, gehören drei Dinge zusammen: die Kette selbst, die Verbindungs- und Verschlussglieder zum Schließen der Kette und das Werkzeug zum Kürzen und Vernieten. Alle Ketten sind nach DIN 8187/ISO 606 genormt und dadurch mit passenden Kettenrädern kombinierbar. Die Normtabellen mit allen Maßen bündelt die Fachseite Rollenketten.
Ketten, Verbindungsglieder und Werkzeug
Das Sortiment gliedert sich in Rollenketten, Einzelteile und Verschlussglieder sowie Werkzeug und Ersatzteile. Die Gruppen führen direkt zur passenden Unterkategorie – wer den kompletten Kettentrieb erneuert, findet alle drei Bausteine ab Lager.

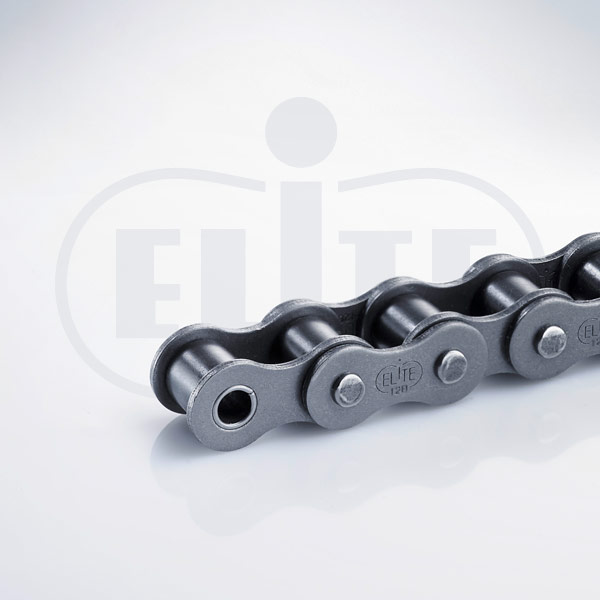

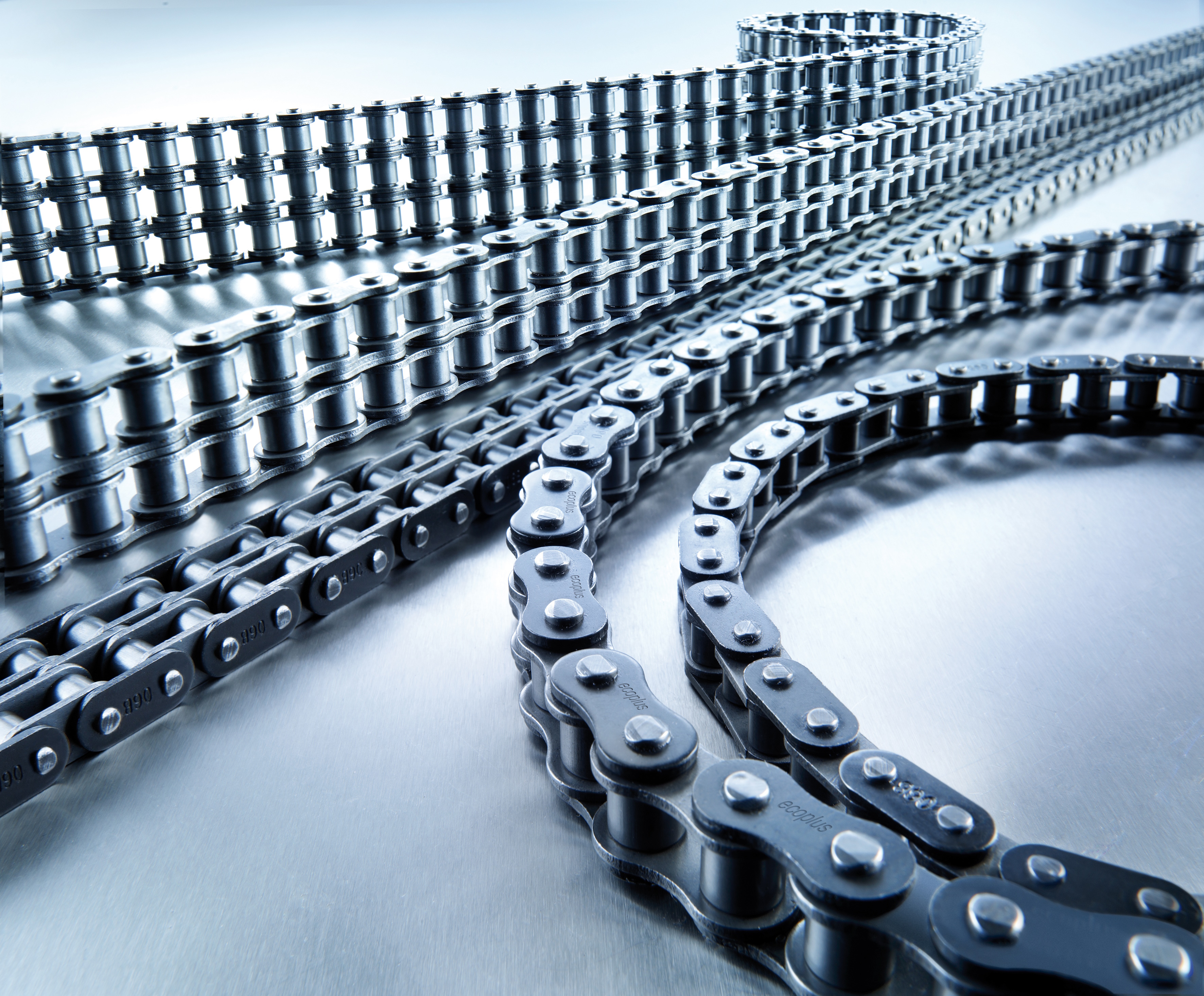

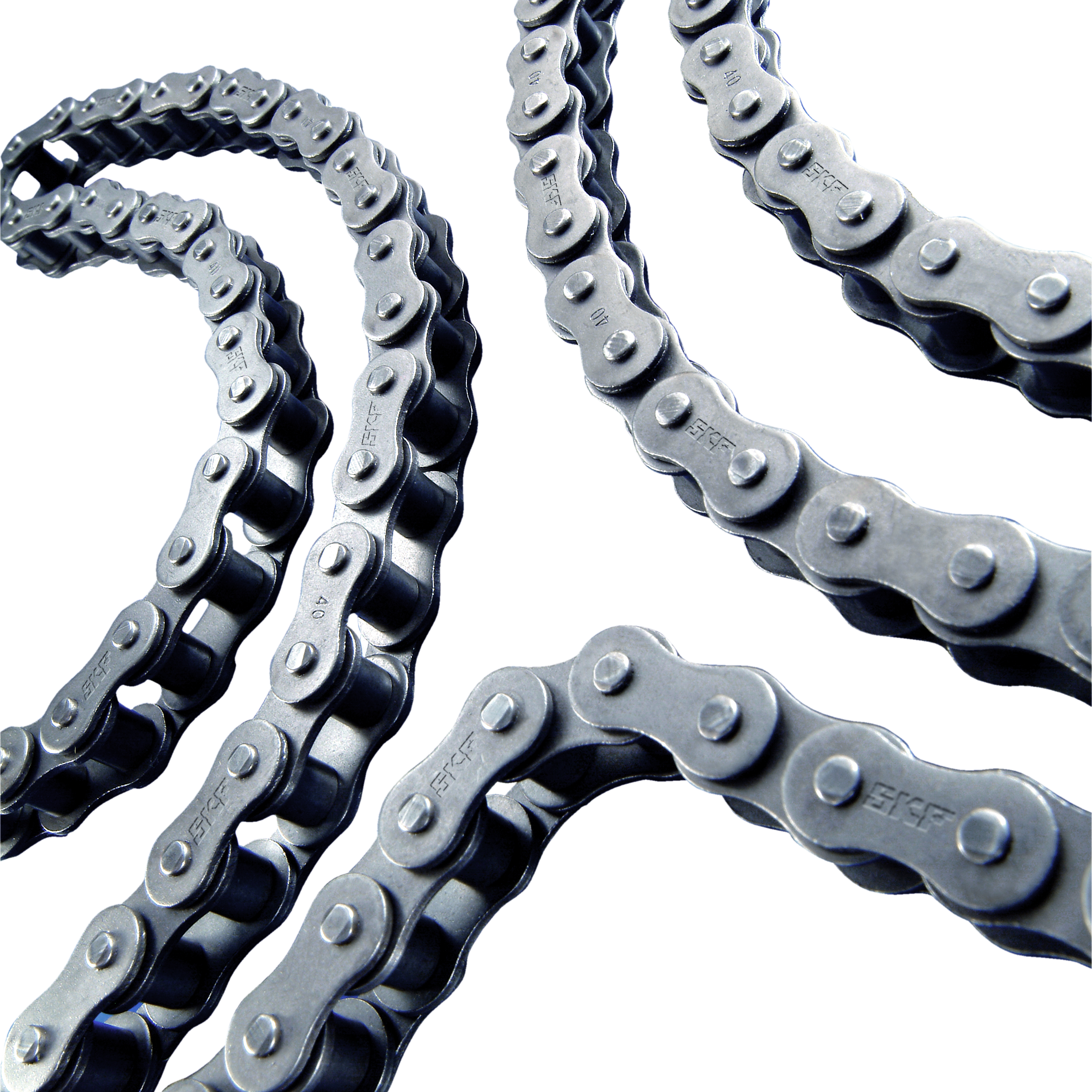

- Rollenketten – die Antriebsketten in Simplex, Duplex und Triplex, Teilungen 04B bis 40B.

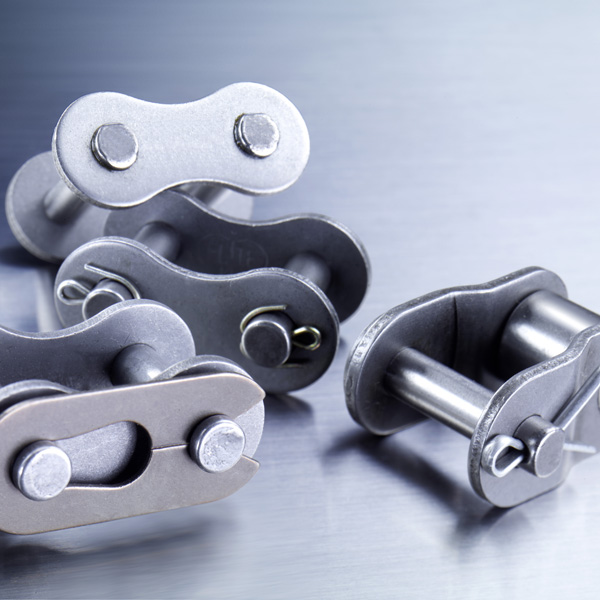

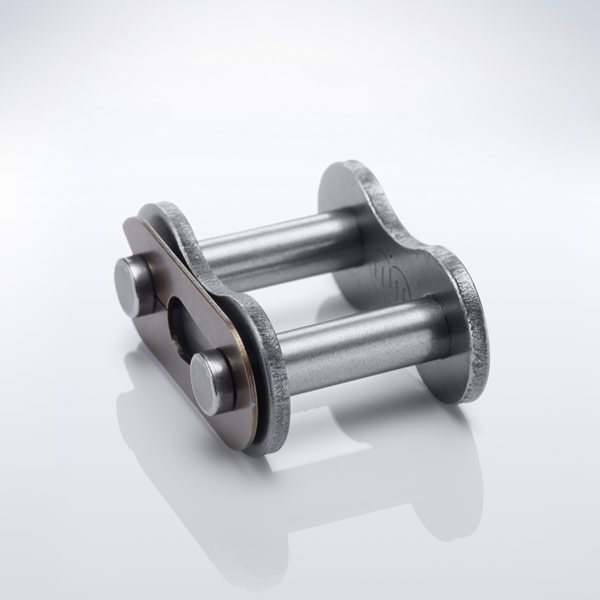

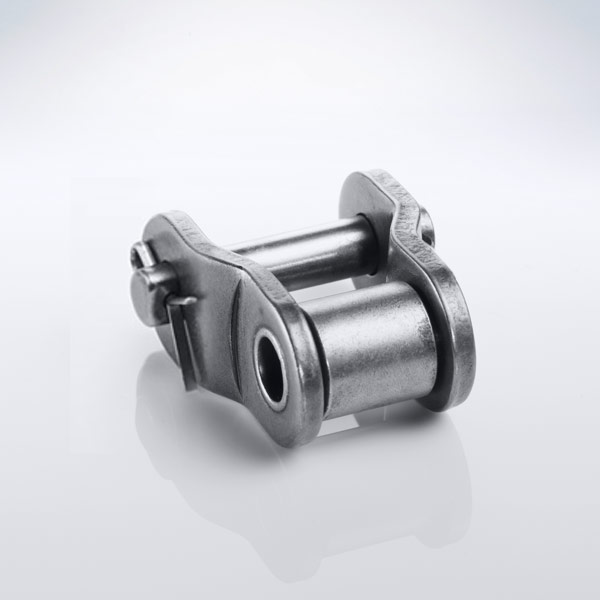

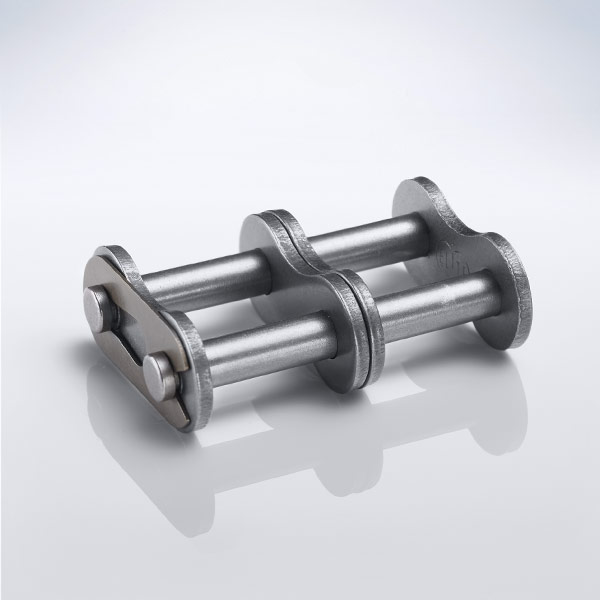

- Einzelteile und Verschlussglieder – Kettenschloss, gekröpfte Glieder und Kettenglieder zum Schließen und Reparieren.
- Werkzeug und Ersatzteile – Kettentrenner, Nietenzieher und Ersatzteile.

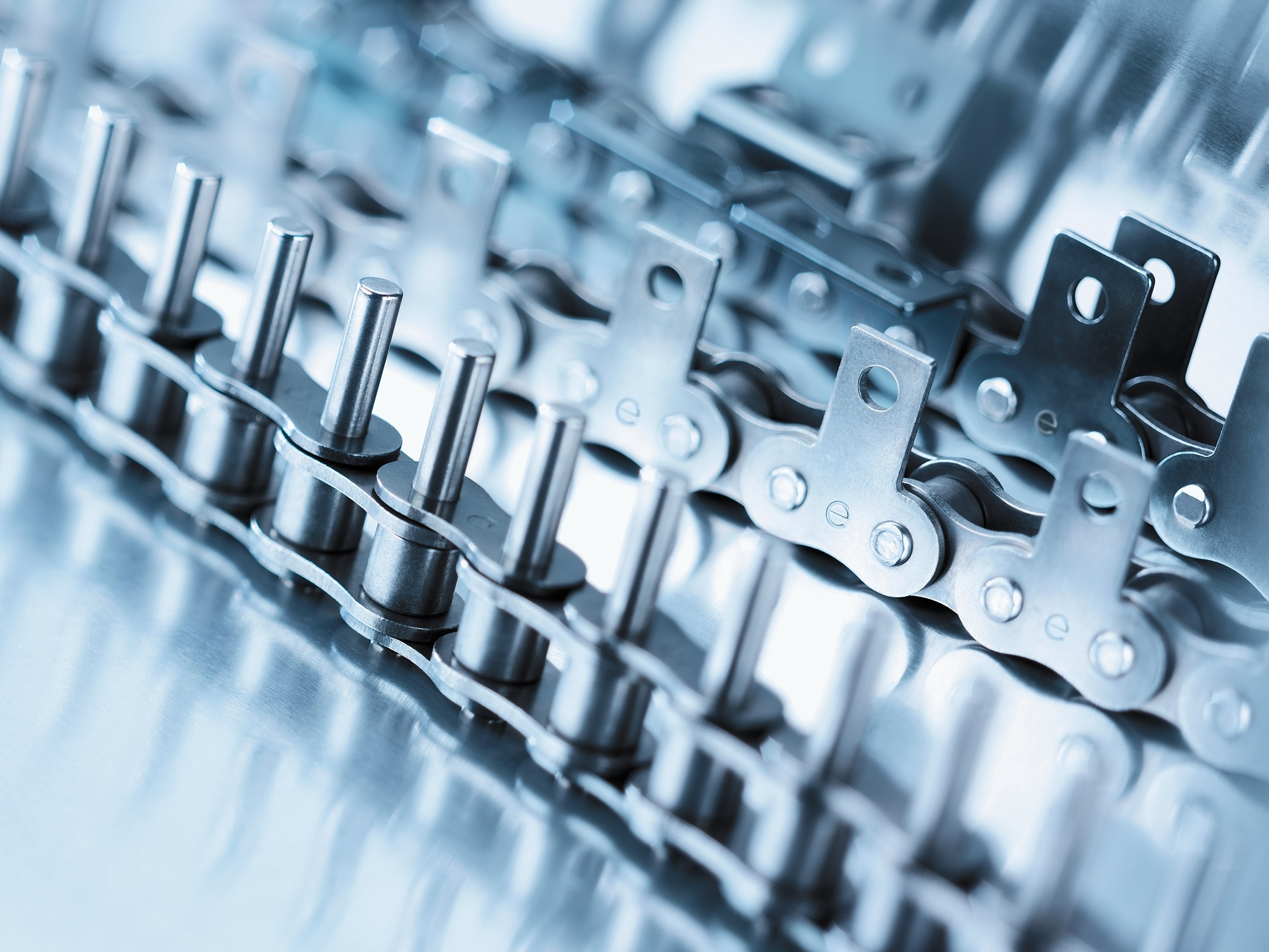

Hinter den Marken stehen Spezialisten: iwis und die Premiumlinie JWIS (inklusive wartungsfreier MEGAlife-Ketten), SKF mit dem PHC-Programm sowie Elite, EuroChain und die wirtschaftliche Linie ecoplus.
Kette spannen, schmieren, Verschleiß messen
Ein Kettentrieb hält lange, wenn drei Dinge stimmen: die richtige Vorspannung, ausreichende Schmierung und der rechtzeitige Tausch bei Verschleiß. Alle drei lassen sich mit einfachen Mitteln prüfen.
Beim Spannen gilt als Richtwert für horizontale Triebe ein Leertrum-Durchhang von etwa ein bis zwei Prozent des Achsabstands – zu straffe Ketten überlasten Lager und Bolzen, zu lockere schlagen und springen; maßgeblich bleibt die Angabe des Maschinenherstellers. Geschmiert wird auf die Gelenke, nicht auf die Außenseite: Das Öl muss zwischen Bolzen und Buchse gelangen, wo der Verschleiß entsteht – dünnflüssiges Kettenöl kriecht dorthin, außen aufgetragenes Fett bleibt wirkungslos und bindet nur Schmutz. Der Verschleiß selbst zeigt sich als Längung – die Kette „wächst", steigt am Kettenrad höher und beginnt zu springen. Gemessen wird die Längung über eine definierte Gliederzahl mit Messschieber oder Kettenverschleißlehre; überschreitet sie die Herstellergrenze von wenigen Prozent, wird die Kette getauscht, bei sichtbar spitz gelaufenen Zähnen zusammen mit den Rädern. Eine gelängte Kette auf neuen Rädern ruiniert diese in kurzer Zeit – und umgekehrt.
FAQ zur Kettentechnik
- Was bedeutet DIN 8187? DIN 8187 (entspricht ISO 606) legt die Maße europäischer Rollenketten fest – Teilung, Rollendurchmesser, Breite. Danach genormte Ketten passen zu Kettenrädern derselben Norm. Die Typenzahl nennt dabei die Teilung in Sechzehntelzoll – eine 08B hat 8/16 Zoll, also 12,7 mm Teilung. Die US-amerikanische Bauart folgt DIN 8188 (ANSI); beide sind nicht untereinander kompatibel.
- Wie spanne ich eine Antriebskette richtig? Über den Achsabstand oder eine Spannvorrichtung, bis das Leertrum bei horizontalen Trieben noch etwa ein bis zwei Prozent des Achsabstands durchhängt – die Herstellerangabe der Maschine geht vor. Zu straff gespannte Ketten überlasten Bolzen und Lager, zu lockere schlagen im Trum und springen am Rad. Nach den ersten Betriebsstunden nachspannen, denn neue Ketten setzen sich. Bei Trieben ohne verstellbaren Achsabstand übernimmt ein Spann- oder Umlenkrad die Aufgabe – dessen Zähnezahl und Teilung müssen ebenfalls zur Kette passen.
- Wie erkenne ich, dass die Kette verschlissen ist? An der Längung: Die Kette steigt an den Kettenradzähnen höher, läuft unruhig und springt schließlich über. Gemessen wird über eine definierte Gliederzahl mit Messschieber oder Kettenverschleißlehre. Liegt die Längung über der Herstellergrenze, Kette tauschen – bei spitz gelaufenen oder hakenförmigen Zähnen zusammen mit den Kettenrädern. Regelmäßiges Messen im Wartungsplan verhindert den ungeplanten Stillstand.
- Wie kürze und schließe ich eine Rollenkette? Gekürzt wird mit dem Kettentrenner, der die Bolzen sauber herausdrückt; geschlossen mit einem Verschlussglied mit Federverschluss oder – für hochbelastete Triebe – mit einem vernieteten Glied und Nietenzieher. Beides führt der Bereich Werkzeug und Ersatzteile; die passenden Glieder liegen bei den Einzelteilen. Wichtig: Beim Kürzen die Bolzen sauber austreiben und nie mit Trennscheibe oder Meißel arbeiten – das schädigt die Nachbarglieder.
- Muss eine neue Kette geschmiert werden? Ja – die Werksschmierung ist die Grundlage und wird nicht abgewaschen, im Betrieb kommt regelmäßig Kettenöl auf die Gelenke nach. Wer nicht nachschmieren kann oder darf – etwa in schwer zugänglichen oder sauberkeitskritischen Antrieben – greift zur wartungsfreien JWIS MEGAlife mit Dauerschmierung.
- Führt HUG auch Kettenräder? Im Online-Sortiment liegen die Ketten, Glieder und Werkzeuge; Kettenräder gehören nicht zum Standardprogramm. Da alle Ketten nach DIN 8187/ISO 606 genormt sind, passen sie auf jedes normgerechte Kettenrad. Für die Beschaffung passender Räder hilft das HUG-Fachteam mit Teilung und Zähnezahl weiter – beim Verschleißtausch am besten gleich Kette und Räder zusammen anfragen.
- Welche Marken führt HUG? IWIS und JWIS (inklusive wartungsfreier MEGAlife-Varianten), SKF PHC, Elite, EuroChain und die wirtschaftliche Marke ecoplus – zusammen fast 700 Varianten in Stahl und Edelstahl. Damit reicht das Spektrum vom preisbewussten Standardtrieb bis zur Premiumkette mit hoher Standzeit.
Kettentechnik bei HUG – fast 700 Varianten ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei der Kettentechnik mit Rollenketten, Verschlussgliedern und Werkzeug nach DIN 8187/ISO 606 von IWIS, JWIS, SKF und weiteren Marken – vom einzelnen Verschlussglied bis zur Triplex-Kette für den Schwerlastantrieb. Passend dazu:- Rollenketten – Simplex, Duplex, Triplex
- Einzelteile und Verschlussglieder – Kettenschloss und Glieder
- Werkzeug und Ersatzteile – Kettentrenner und Nietenzieher
