Teleskopschienen-Führungen
Präzise linear führen und dabei teleskopieren: Die Teleskopschienen-Führung fährt über Außen- und Innenschiene weiter aus als ihre Einbaulänge. HUG Technik führt 31 Teleskopschienen-Führungen von THK (FBL27) für leichte Lasten und begrenzte Wege.
Technische Infos
31 Artikel gefunden
Produktanzeige:

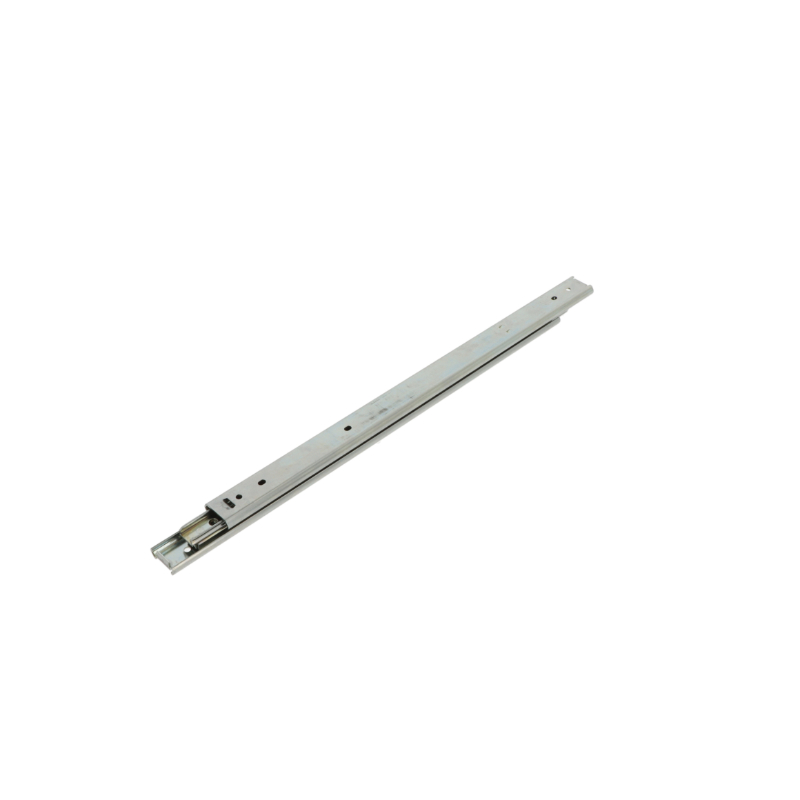

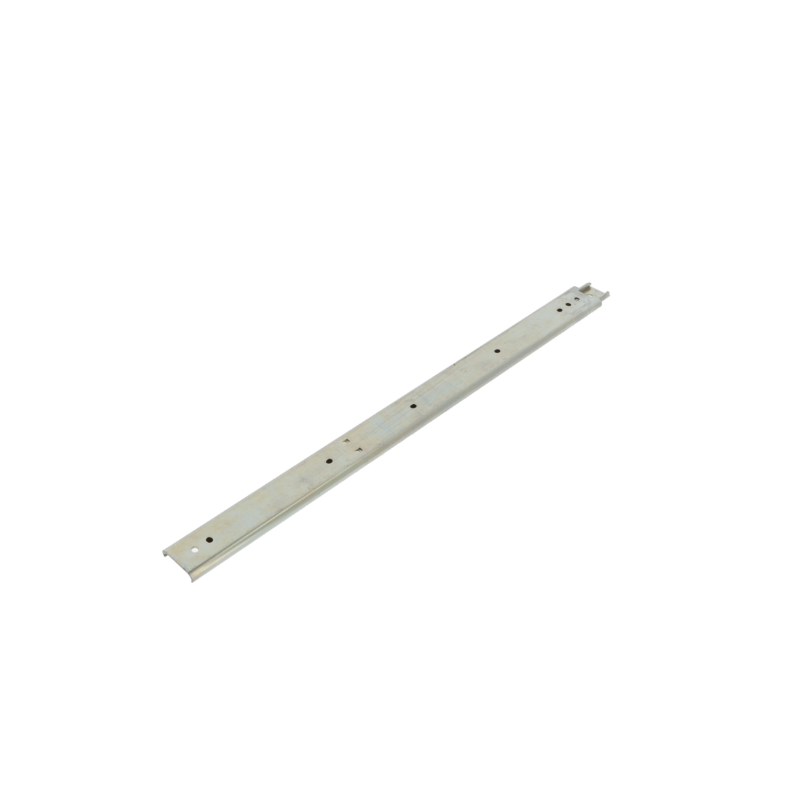

Teleskopschiene FBL27 S+350L von THK
Ab
22,14 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 D+400L von THK
Ab
47,84 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 D+200L von THK
Ab
36,35 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 D+300L von THK
Ab
44,27 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 D+500L von THK
Ab
60,14 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 S+200L von THK
Ab
18,06 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 S+300L von THK
Ab
21,33 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27 S+400L von THK
Ab
25,09 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Teleskopschiene FBL27-S-P14+200L von THK
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27-S-P14+200L von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Preis auf Anfrage
Teleskopschiene FBL27 S-P14+300L von THK
Ab
29,54 €*
Abonnement
Art: LINEARTECHNIK Serie FBL27 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL27-S-P14+300L von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu

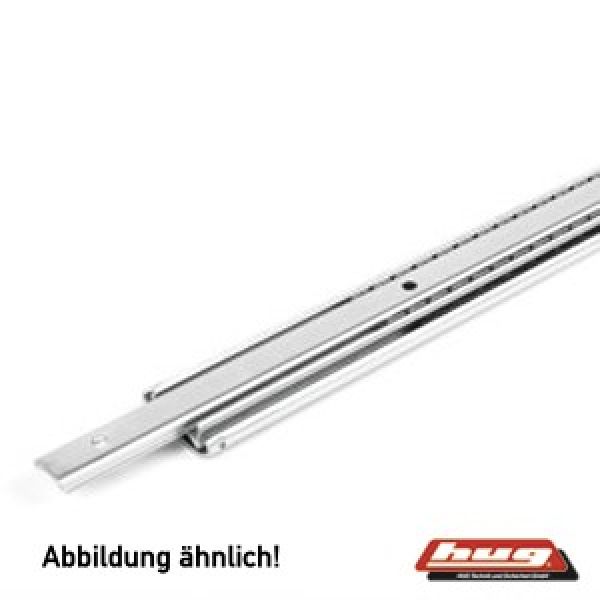

Teleskopschiene FBL35 von THK
Abonnement
Art: LINEARTECHNIK Serie FBL35 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL35 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Preis auf Anfrage
Teleskopschiene FBL35 S+660L von THK
Ab
58,79 €*
Abonnement
Art: LINEARTECHNIK Serie FBL35 FBL = Teleskopschiene Hier finden Sie dazu passende WELLENDICHTRINGE Teleskopschienenführungen wie die FBL35 von THK sind kompakt und bestehen aus präzisionsgerollten Profilblechen mit zwei Kugelreihen zwischen Außenschiene und Innenschiene. Mit dieser Schiene können begrenzte lineare Verfahrwege einfach und preisgünstig realisiert werden. Für die leichtgängige Bewegungen der Führung und den reibungslosen Lauf der Kugeln und sind diese in einem präzisionsgepressten Käfig in gleichen Abständen eingefügt. Bitte beachten: Die Daten wurden von uns gewissenhaft recherchiert, können sich aber inzwischen geändert haben. Die aktuell gültigen Daten finden Sie auf der Internetseite der Firma THK GmbH European Headquarters (www.thk.com/?q=de) Abbildungen sind ähnlich, Irrtum vorbehalten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): THK GmbH, Kaiserswerther Straße 11, Ratingen, Germany, info.ehq@thk.eu
Inhalt im Überblick
Ausfahren über zwei Schienen
Die Teleskopschienen-Führung besteht aus Außen- und Innenschiene mit zwei Kugelreihen dazwischen. Die Innenschiene fährt aus der Außenschiene heraus, sodass der Verfahrweg größer ist als die Einbaulänge – bei präziser, leichtgängiger Führung.
Als Präzisions-Linearführung überträgt die Teleskopschiene Bewegung dort, wo bei kurzer Einbaulänge ein größerer Auszug gebraucht wird – etwa an Maschinenachsen, Prüf- und Handhabungsvorrichtungen. Über zwei Kugelreihen zwischen präzisionsgerollten Profilblechen läuft die Führung leichtgängig und spielarm; ausgelegt ist sie für leichte Lasten. Die THK-Baureihe FBL27 gibt es in Standard- (S) und stärkerer Ausführung (D) mit verschiedenen Auszugslängen. Für höhere Lasten oder dauerhafte Achsen sind Führungsschienen mit Laufwagen die richtige Wahl, für flach bauende kurze Wege die Flachschienenführungen. Alle gehören zur Lineartechnik von HUG.
FAQ zu Teleskopschienen-Führungen
- Was unterscheidet die Teleskopschienen-Führung von einem Schubladenauszug? Sie ist eine Präzisions-Linearführung für die Antriebstechnik: leichtgängig, spielarm und für die genaue Führung an Maschinenachsen ausgelegt, nicht für schwere Schubladen. Robuste Schwerlast-Auszüge für Schränke und Gehäuse sind ein anderes Bauteil aus dem Normteile-Bereich.
- Wie weit fahren die Führungen aus? Über die zwei Schienen fahren sie weiter aus, als sie einbauen – der Verfahrweg übertrifft die Einbaulänge. Die THK-FBL27-Baureihe gibt es mit verschiedenen Auszugslängen (die Kennung nennt die Länge in Millimetern). Welche passt, richtet sich nach dem benötigten Weg.
- Wie hoch dürfen die Lasten sein? Die Teleskopschienen-Führung ist für leichte Lasten ausgelegt – ihr Vorteil ist der große Auszug bei kompakter Einbaulänge, nicht maximale Tragkraft. Für schwere oder dauerhaft belastete Achsen wählt man eine Profilschienenführung mit Laufwagen.
Teleskopschienen-Führungen bei HUG – 31 THK-Artikel ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Teleskopschienen-Führungen von THK (FBL27): Präzisions-Linearführungen mit Außen- und Innenschiene für leichte Lasten und großen Auszug bei kompakter Einbaulänge. Passend dazu:- Flachschienenführungen – flach bauend für kurze Wege
- Führungsschienen – Profilschienen für höhere Lasten
- Laufwagen – Führungswagen für Profilschienen
