Spiralschläuche
Spiralschläuche sind wendelverstärkte Schläuche für Absaugung, Förderung, Lüftung und Hochtemperaturanwendungen. Die eingearbeitete Wendel hält den Querschnitt auch unter Vakuum offen – das ist ihr entscheidender konstruktiver Vorteil. HUG führt Spiralschläuche von NORRES, Continental und APD für Industrie und Handwerk.
36 Artikel gefunden
Inhalt: 3 Meter (551,51 €* / 1 Meter)
Inhalt: 4 Meter (11,50 €* / 1 Meter)
Inhalt: 30 Meter (3,83 €* / 1 Meter)
Inhalt: 4 Meter (49,88 €* / 1 Meter)
Inhalt: 10 Meter (11,97 €* / 1 Meter)
Inhalt: 10 Meter (12,18 €* / 1 Meter)
Inhalt: 5 Meter (6,52 €* / 1 Meter)
Inhalt: 2.5 Meter (0,00 €* / 1 Meter)
Preis auf Anfrage
Inhalt: 10 Meter (16,79 €* / 1 Meter)
Inhalt: 10 Meter (0,00 €* / 1 Meter)
Preis auf Anfrage
Inhalt im Überblick
Aufbau und Werkstoffe
Ein Spiralschlauch besteht aus zwei Elementen: der Schlauchwand und einer eingearbeiteten Wendel aus Stahldraht, Stahlprofil oder Hartkunststoff. Die Wendel hält den Schlauch unter Unterdruck offen – wo ein einfacher Schlauch kollabiert, bleibt der Spiralschlauch belastbar. Das macht ihn zur Lösung für Sauganwendungen mit variablem Betriebsdruck. Die Schlauchwand besteht je nach Anwendung aus Polyurethan (PU), PVC, Polyethylen (PE), Polypropylen (PP) oder Spezialelastomeren. PU ist das meistgenutzte Material im industriellen Umfeld: flexibel bis unter –40 °C, abriebfest, formstabil und beständig gegen Öle und Kraftstoffe. PVC ist günstiger, aber weniger kälteflexibel und nicht für über 60 °C geeignet. Für Hochtemperatur kommen Silikon, PTFE oder Glasgewebe zum Einsatz. Entscheidend ist die Verbindung von Wendel und Wand: Bei eingebetteter Wendel ist der Draht vollständig in die Wandung integriert und auch bei Verdrehung formstabil – für Industrieanwendungen mit häufigen Biegungen klar vorzuziehen.Absaug- und Förderschläuche
Absaugschläuche transportieren Späne, Staub, Granulat und Pulver. Bei leitfähigen oder explosionsfähigen Stäuben (z. B. Holzstaub nach TRGS 553) ist eine antistatische Ausführung sicherheitstechnische Pflicht. In der industriellen Absaugung entscheidet der Schlauch über Effizienz und Standzeit der Anlage. Ein kollabierender Schlauch unterbricht den Volumenstrom, ein zu wenig abriebfester verschleißt an Materialübergaben. Absaugschläuche für die Holzbearbeitung sind auf Späne, Sägemehl und Schleifstaub ausgelegt. Treten leitfähige Stäube oder explosionsfähige Gemische auf, muss die Innenwand antistatisch ausgerüstet sein: Sie leitet elektrostatische Ladungen über die Wendelgeometrie ab und verhindert Funkenbildung. Für Holzstaub-Absaugungen nach TRGS 553 ist die antistatische Ausrüstung keine Option, sondern Pflicht. Förderschläuche für Granulate und Pulver brauchen dagegen eine glatte Innenwand, die den Materialfluss nicht behindert. Grobe Späne erfordern größere Nennweiten (typisch DN 75 bis DN 200).Klima- und Lüftungsschläuche
Lüftungsschläuche verbinden starre Kanäle mit Geräten, gleichen Dehnung aus und ermöglichen Leitungsführungen durch beengte Räume. Ihre Flexibilität ist das Kernmerkmal – und die Schwachstelle, wenn die falsche Ausführung gewählt wird. Für Klima- und Lüftungsanlagen im Gebäude sind schwer entflammbare Ausführungen gefragt, weil schnell brennende oder toxische Gase abgebende Schläuche in eingebauten Leitungsnetzen ein Risiko sind. An Schweißabsaugarmen und Gebläsen ist der flexible Spiralschlauch die Verbindung zwischen fester Installation und beweglicher Einheit; Vibration und Eigenmasse bestimmen, welche Wandstärke und Wendelgeometrie sinnvoll sind.Hochtemperatur und Warmluft

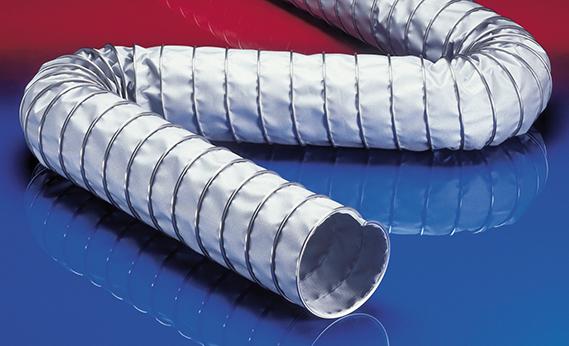

Standard-PU hält dauerhaft bis etwa 90 °C (Spitzen bis 125 °C). Für Warmluft an Trocknern und Öfen sind Silikon- oder glasfaserverstärkte Schläuche nötig – Silikon hält dauerhaft bis 200 °C. Standard-PU-Spiralschläuche halten Temperaturen dauerhaft bis etwa 90 °C, kurzfristig bis 125 °C. Darüber wird die Wandung spröde und die Wendel verliert Halt. Für Warmluftführungen an Trocknern, Öfen und Erhitzern sind Hochtemperaturschläuche aus Silikon, glasfaserverstärktem Silikon oder aluminiumbeschichtetem Gewebe erforderlich. Silikonschläuche halten Dauertemperaturen bis 200 °C, Spitzen bis 250 °C, und sind ozon- und UV-stabil. Für Abgasführung aus Verbrennungsanlagen und Prüfständen sind Stahldraht-Wendeln den Kunststoffspiralen überlegen, weil sie dem Eigengewichtsdruck bei langen Längen standhalten. Verbunden wird meist über Flansche oder Schlauchschellen, deren Größe zum Außendurchmesser passen muss.Auswahl nach Druck, Temperatur, Medium und Biegeradius
Vier Parameter bestimmen die Wahl – Betriebsdruck (Unter-/Überdruck), Temperatur (Dauer und Spitze), Medium (chemische Beständigkeit) und minimaler Biegeradius. Fehlt einer, fällt der Schlauch früher aus.- Betriebsdruck: Saugschläuche müssen den Unterdruck halten, ohne zu kollabieren; Förderschläuche unter Überdruck brauchen ausreichende Wandstärke und Wendelsteifigkeit.
- Temperatur: Dauer- und Spitzentemperatur getrennt betrachten – dauerhafter Betrieb nahe der Materialgrenze verkürzt die Lebensdauer stark.
- Medium: Öle, Lösemittel, Säuren und abrasive Stäube greifen Materialien unterschiedlich an; maßgeblich sind die Beständigkeitstabellen der Hersteller.
- Biegeradius: Ein zu enger Radius knickt die Wendel und drosselt die Strömung.
FAQ zu Spiralschläuchen
- Was sind Spiralschläuche? Spiralschläuche sind flexible Schläuche mit einer eingearbeiteten Wendel (Spirale) aus Stahldraht, Stahlprofil oder Hartkunststoff. Die Wendel stützt den Querschnitt, sodass der Schlauch auch unter Unterdruck nicht zusammenfällt. Eingesetzt werden sie vor allem für Absaugung, Förderung von Schüttgütern, Lüftung und Warmluft – überall dort, wo ein einfacher Schlauch kollabieren würde.
- Wie funktioniert ein Spiralschlauch? Die Wendel wirkt wie ein stützendes Skelett: Sie hält die Schlauchwand auf Abstand und damit den Strömungsquerschnitt offen, während die Wand selbst die Dichtigkeit und Medienbeständigkeit liefert. Bei Sauganwendungen verhindert die Wendel das Kollabieren durch den Unterdruck, bei Förderanwendungen gibt sie dem Schlauch Form- und Knickstabilität.
- Welche Schlauchschelle für einen Spiralschlauch? Maßgeblich ist der Außendurchmesser des Schlauchs inklusive Wendel, nicht der Innendurchmesser. Bei Schläuchen mit dicker oder hoher Wendel weicht der effektive Anschlussdurchmesser ab. Üblich sind kräftige Schlauchschellen oder Spezialschellen, die über die Wendel greifen; die Schellengröße muss den vollen Außendurchmesser abdecken.
- Was bedeutet antistatisch beim Spiralschlauch? Antistatische Spiralschläuche leiten elektrostatische Ladungen ab, die beim Fördern von Stäuben und Granulaten entstehen. Bei leitfähigen oder explosionsfähigen Stäuben – etwa Holzstaub nach TRGS 553 – ist das sicherheitstechnisch vorgeschrieben, weil sonst Funken ein Staub-Luft-Gemisch entzünden könnten. Die Ableitung erfolgt meist über die metallische Wendel oder eine leitfähige Wand.
- Welches Material für welchen Spiralschlauch? PU ist der Standard für Absaugung und Förderung – abriebfest, kälteflexibel und ölbeständig. PVC ist die günstige Variante für unkritische Anwendungen bis etwa 60 °C. Für Warmluft und Hochtemperatur kommen Silikon (bis 200 °C dauerhaft), glasfaserverstärktes Silikon oder Glasgewebe zum Einsatz; für aggressive Chemie PTFE.
- Was ist ein Spiralschlauch für Druckluft? Damit ist meist ein spiralförmig aufgewickelter (gewendelter) PU-Druckluftschlauch gemeint, der sich nach Gebrauch von selbst zusammenzieht – nicht zu verwechseln mit dem wendelverstärkten Saug-Spiralschlauch. Beide heißen umgangssprachlich „Spiralschlauch", erfüllen aber unterschiedliche Aufgaben: der eine die platzsparende Druckluftzuführung, der andere die kollapssichere Absaugung.
- Welche Nennweite brauche ich für die Absaugung? Das richtet sich nach Volumenstrom und Partikelgröße. Grobe Späne erfordern größere Nennweiten – typisch DN 75 bis DN 200 –, um Verstopfungen zu vermeiden. Feinstaub lässt sich auch durch engere Querschnitte führen, sofern die Strömungsgeschwindigkeit hoch genug ist, damit sich nichts absetzt.
Spiralschläuche bei HUG
HUG Technik und Sicherheit führt Spiralschläuche von NORRES, Continental und APD – für Absaugung, Förderung, Lüftung und Warmluft, in PU, PVC, Silikon und weiteren Werkstoffen, mit eingebetteten und aufgelegten Wendeln. Passend dazu finden Sie im Sortiment:- Mehrzweckschläuche – für medienübergreifende Standardleitungen
- Spezialschläuche – für Chemie, Dampf und Lebensmittel
- Wasserschläuche – für Brauch-, Industrie- und Heißwasser
- Schlauchschellen – passend zum Außendurchmesser inkl. Wendel
