Flansche
Flansche sind die flach-runden Rohrverbindungselemente, die zwei Rohre oder eine Armatur mit einer Rohrleitung druckdicht verschrauben – im Schlauch-, Rohr- und Anlagenbau die klassische lösbare Verbindung für mittlere bis hohe Drücke. HUG führt Flansche nach DIN 2817 und EN 1092-1 von NORRES Schlauchtechnik in Edelstahl (V4A/AISI 316) und verzinktem Stahl.
Technische Infos
46 Artikel gefunden
Produktanzeige:
Losflansch für Schaleneinband DN102 DIN PN 10/16, V4A / 316
Ab
487,80 €*
Abonnement
Losflansch, VA, für Schaleneinband gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com

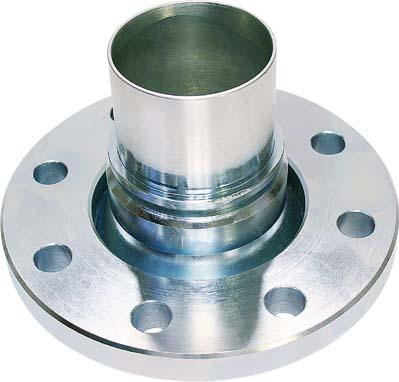

Losflansch für Schaleneinband, PN10/16 DN 19, Stahl verzinkt
Ab
52,23 €*
Abonnement
Losflansch für Schaleneinband gemäß DIN 2817/EN 1092-1 Material: Stahl, verzinkt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Losflansch für Schaleneinband DN38 DIN PN 10/16, V4A / 316
Ab
179,82 €*
Abonnement
Losflansch, VA, für Schaleneinband gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Losflansch für Schaleneinband DN51 DIN PN 10/16, V4A / 316
Ab
229,70 €*
Abonnement
Losflansch, VA, für Schaleneinband gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Losflansch für Schaleneinband DN100 DIN PN 10/16, V4A / 316
Ab
487,80 €*
Abonnement
Losflansch, VA, für Schaleneinband gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Festflansch PN10/16 DN125, Stahl verzinkt
Ab
204,39 €*
Abonnement
Festflansch für Schalen- und Schelleneinband gemäß DIN 2817/EN 1092-1 Material: Stahl, verzinkt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Festflansch für Schaleneinband DN76 DIN PN 10/16, V4A / 316
Ab
360,95 €*
Abonnement
Festflansch, VA, für Schaleneinband •gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Festflansch für SchaleneinbandDN100 DIN PN 10/16, V4A / 316
Ab
522,61 €*
Abonnement
Festflansch, VA, für Schaleneinband •gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Festflansch für Schaleneinband DN25 DIN PN 10/16, V4A / 316
Ab
131,30 €*
Abonnement
Festflansch, VA, für Schaleneinband •gemäß DIN 2817/EN 1092-1 Material: Edelstahl (AISI 316) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Losflansch für Schalen- und Schelleneinband, PN10/16 DN 25, Stahl verzinkt
Ab
52,23 €*
Abonnement
Losflansch für Schalen- und Schelleneinband gemäß DIN 2817/EN 1092-1 Material: Stahl, verzinkt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Festflansch PN10 DN305, Stahl verzinkt
Ab
925,80 €*
Abonnement
Festflansch für Schelleneinband gemäß DIN 2817/EN 1092-1 Ausführung:mit Kammern, daher nur für Schelleneinband geeignet Material: Stahl, verzinkt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Festflansch PN10/16 DN100, Stahl verzinkt
Ab
123,68 €*
Abonnement
Festflansch für Schalen- und Schelleneinband gemäß DIN 2817/EN 1092-1 Material: Stahl, verzinkt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Teguma GmbH, Am Stadthafen 12-16, 45881 Gelsenkirchen, DE, info@norres-baggerman.nl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: NORRES Schlauchtechnik GmbH E-Mail: info@norres-baggermann.com
Flansch-Typen im Überblick
- Festflansch: Fest an der Schlauchtülle oder am Schelleneinband montiert – einteilige Verbindung für Dauereinsatz
- Losflansch: Lose über den Schaleneinband oder die Schelle geschoben – vereinfachte Montage und leichter Austausch der Dichtung
Werkstoffe
- Edelstahl V4A / AISI 316 / 1.4401: Für korrosive Medien, Lebensmitteltechnik, Chemieanlagen und Außeneinsatz
- Stahl verzinkt: Für Standard-Industrieanwendungen mit normalen Korrosionsanforderungen – preisgünstige Basisvariante
DIN 2817 und EN 1092-1 – Was die Normen regeln
- DIN 2817: Flanschnormierung für Schlauchverbindungen – Festlegung der Nennweiten, Lochkreise und Anschlussmaße
- EN 1092-1: Europäische Flanschnorm für Rohre, Armaturen und Formstücke – Kompatibilitätsstandard in ganz Europa
- Druckstufen: PN 10, PN 10/16 und PN 16 für die meisten HUG-Flansche – zugelassener Arbeitsdruck abhängig von Nennweite und Werkstoff
Nennweiten
- DN 10 bis DN 305: Komplettes Spektrum für Schlauch- und Rohrverbindungen
- Gängige Größen: DN 19, 25, 38, 51, 76, 100, 102, 125, 152, 203 und 254
- Zöllige Maße: Entsprechen internationalen Standards (ca. 3/4", 1", 1 1/2", 2", 3", 4", 5", 6", 8", 10")
Typische Einsatzgebiete
- Chemie- und Petrochemieindustrie: Druckfeste Schlauch-Rohr-Verbindungen an Fass-, Tank- und Abfüllanlagen
- Lebensmittelindustrie: Edelstahl-Flansche in Brauereien, Molkereien und Lebensmittelproduktion
- Bau- und Tunnelbau: Betonpumpen und Fördertechnik mit Hochdruck-Flanschverbindungen
- Baggerindustrie und Tiefbau: Hydraulische und Materialförderleitungen
- Luft- und Absaugtechnik: Staub- und Späneabsaugsysteme mit Flanschverbindungen
Auswahlkriterien
- Nennweite: Muss zum Schlauch- bzw. Rohrinnendurchmesser passen
- Druckstufe: Betriebsdruck auf maximale PN-Stufe auslegen, Sicherheitsreserve einplanen
- Werkstoff: Edelstahl bei Korrosion und Hygieneanforderung, verzinkter Stahl bei Standardindustrie
- Typ: Festflansch bei Dauerverbindung, Losflansch für einfache Demontage
- Dichtung: Je nach Medium EPDM, NBR, PTFE oder FKM wählen
Ergänzende Armaturen und Schläuche
- Kugelhähne für die Medienabsperrung
- Storz-Kupplungen für schnelle Wasseranschlüsse
- Armaturen Lebensmittel und Reinigung für hygienische Anschlüsse
- Lebensmittel- und Reinigungsschläuche als passende Medienleitung
FAQ – häufige Fragen zu Flanschen
- Festflansch oder Losflansch – was ist der Unterschied? Festflansch ist fest mit der Schlauchtülle oder dem Schelleneinband verbunden – einteilig, robust, nicht trennbar. Losflansch ist eine separate Scheibe, die über den Einband geschoben wird – Vorteil: Dichtung und Flansch lassen sich einzeln tauschen, der Flansch dreht sich beim Festziehen frei mit. Bei häufigem Demontieren: Losflansch. Bei dauerhaftem Einbau: Festflansch.
- Welcher Druckstufe (PN) entspricht welchem Betriebsdruck? PN ist der maximale Arbeitsdruck in bar bei 20 °C. PN 10 = bis 10 bar, PN 16 = bis 16 bar. Bei höheren Temperaturen reduziert sich der zulässige Druck (Faustregel: bei 100 °C noch 80 % vom Nennwert). Sicherheitsreserve einplanen: Betriebsdruck max. 70 % der PN-Stufe wählen.
- Welche Dichtung für welches Medium? EPDM für Heißwasser, Dampf und CIP-Lauge. NBR für Öl, Kraftstoff und neutrale Wässer. PTFE für aggressive Chemie und Lebensmittel. FKM/Viton für Hochtemperatur und Lösungsmittel. Achtung: Falsche Dichtung führt zu Aufquellen, Brüchigwerden oder Lösen – das Medium definiert die Wahl, nicht der Druck.
- Wie ziehe ich Flansch-Schrauben richtig fest? Über Kreuz in 3 Schritten: 30 % Drehmoment, 70 %, dann 100 %. Reihenfolge: gegenüberliegende Schrauben abwechselnd, nicht der Reihe nach. Sonst verzieht sich der Flansch und die Dichtung sitzt schief. Anzugsmoment je nach Schraubengröße und Dichtungstyp – Herstellerangabe beachten oder Norm-Tabellen nutzen.
- DIN 2817 oder EN 1092-1 – was ist der Unterschied? DIN 2817 ist eine alte deutsche Norm speziell für Schlauchverbindungen – noch weit verbreitet bei NORRES und im Schlauchbereich. EN 1092-1 ist die europäische Rohrflansch-Norm, die DIN 2817 in vielen Bereichen ablöst. Lochkreise und Maße sind weitgehend kompatibel. Bei Neukonstruktion EN 1092-1 wählen, bei Reparatur die vorhandene Norm beibehalten.
