Kugelhähne
Kugelhähne sind die am häufigsten eingesetzte Absperrarmatur – eine drehbar gelagerte Kugel mit Durchgangsbohrung öffnet oder sperrt den Mediumfluss mit einer Vierteldrehung des Hebels. HUG führt Kugelhähne von GEKA, Lüdecke und BEE in Messing, Edelstahl und Stahl für Druckluft, Wasser, Gas, Hydraulik und Chemie ab Lager.
Technische Infos
201 Artikel gefunden
Produktanzeige:
%

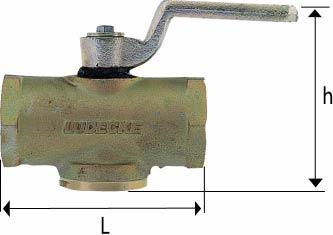

Lüdecke Durchgangshahn IG3/4, AG3/4
44,51 €*
55,63 €*
(19.99% gespart)
Abonnement
Durchgangshahn Eigenschaften: SelbstdichtendKein DichtungsverschleißOhne Hebelanschlag und EntlüftungEinsatzbereiche: Für die Druckluftversorgung am Bau an Kompressoren, Schlauchleitungen und HämmernTechnische Daten: Material: Temperguss, verzinkt, gelb chromatiert, Messingküken, TempergusshebelBetriebsdruck: 10 barTemperaturbereich: –15 °C bis +80 °CSechskant-SW: 41 mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
BEE Kugelhahn Messing 1/4 IG/IG, mit Flügelgriff, PN 40
6,49 €*
6,83 €*
(4.98% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
GEKA® plus-Kugelhahn "Typ 3" IG x AG G 1" MS Ni
30,67 €*
38,34 €*
(20.01% gespart)
Abonnement
Eigenschaften: Innengewinde/AußengewindeVoller DurchgangMaterial: Gehäuse: Messing CW617N vernickeltKugel: Messing CW617N hartverchromt mit Dichtringen PTFESpindel: Messing CW614N mit Dichtringen PTFEHebel: Chromstahl, kunststoffumspritzt, rotTemperaturbereich: Wasser von ca. 0 °C bis +100 °CLuft von ca. –15 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
BEE Edelstahl-Kugelhahn 842 voller Durchgang, DN 6
30,47 €*
32,07 €*
(4.99% gespart)
Abonnement
Kugelhahn 842 aus Edelstahl• Zweiteiliges Gehäuse, verschraubt • Voller Durchfluss • Mit ausblassicheren Schaltwelle und einstellbarer Stopfbuchse (Stopfbuchsmutter muss in zeitlichen Abständen nachgezogen werden) • Innengewinde nach ISO 7/1 • Baulänge nach DIN 3202 M3 • Für Wasser, Öl, Druckluft, Kraftstoff, Lösungsmittel, Dampf, aggressive Medien, Lebensmittel, Getränke • Betriebsdruck: max. 64 bar • Temperaturbereich: 20 °C bis max. +180 °C (abhängig vom Betriebsdruck) Material: • Gehäuse: Edelstahl 1.4408 • Kugel: Edelstahl 1.4408 • Kugeldichtung: PTFE • Schaltwelle: Edelstahl 1.4401 • Schaltwellendichtung: PTFE • Griff: Edelstahl mit blauer Kunststoffummantelung Technische Daten: Gewinde: 1/4 Zoll DN: 6 mm Baulänge: 51,5 mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn Messing 1/4 IG/AG, mit Flügelgriff, PN 40
7,05 €*
7,43 €*
(5.11% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn 93500, 3/8 IG/IG PN30, mit Flügelgriff, Messing
4,84 €*
5,09 €*
(4.91% gespart)
Abonnement
Manueller Kugelhahn, mini, Innengewinde – Innengewinde Eigenschaften: •Gehäuse aus gezogenem Sechskant-Messingprofil, sandgestrahlt •Ausblassichere Schaltwelle mit O-Ring •Wartungsfrei •Betätigung mit Griff oder Gabelschlüssel Zulassung/Norm: •Innen-/Außengewinde nach DIN ISO 228/1 Einsatzbereiche: •Druckluft •Wasser •Kraftstoffe Technische Daten: Material: Gehäuse und Kugel: Messing verchromt, Schaltwelle: Messing, Kugeldichtung: PTFE, Spindeldichtung: O-Ring = Viton®, Griff: Nylon, schwarz Temperaturbereich: –20 °C bis +90 °C (abhängig vom Betriebsdruck) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%

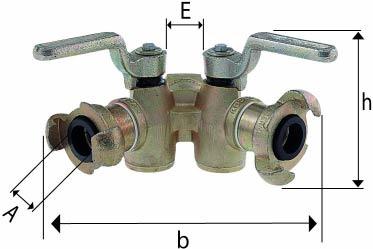

Lüdecke Doppelhahn DIN 3487 IG1, AG3/4, ohne Kupplung
73,20 €*
91,50 €*
(20% gespart)
Abonnement
Doppelhahn DIN 3487 Eigenschaften: SelbstdichtendKein DichtungsverschleißEinsatzbereiche: Für die Druckluftversorgung am Bau an Kompressoren, Schlauchleitungen und HämmernTechnische Daten: Material: Temperguss, verzinkt, gelb chromatiert, Messingküken, TempergusshebelBetriebsdruck: 10 barTemperaturbereich: –15 °C bis +80 °C Eigenschaften: Mit Hebelanschlag und Entlüftungohne Kupplung Technische Daten: Klauenweite: 42 mmSechskant-SW: 41 mmNennweite: 17 mmAusführung: ohne Kupplung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
BEE Kugelhahn 93500, 1/4 IG/IG PN30, mit Flügelgriff, Messing
5,38 €*
5,66 €*
(4.95% gespart)
Abonnement
Manueller Kugelhahn, mini, Innengewinde – Innengewinde Eigenschaften: •Gehäuse aus gezogenem Sechskant-Messingprofil, sandgestrahlt •Ausblassichere Schaltwelle mit O-Ring •Wartungsfrei •Betätigung mit Griff oder Gabelschlüssel Zulassung/Norm: •Innen-/Außengewinde nach DIN ISO 228/1 Einsatzbereiche: •Druckluft •Wasser •Kraftstoffe Technische Daten: Material: Gehäuse und Kugel: Messing verchromt, Schaltwelle: Messing, Kugeldichtung: PTFE, Spindeldichtung: O-Ring = Viton®, Griff: Nylon, schwarz Temperaturbereich: –20 °C bis +90 °C (abhängig vom Betriebsdruck) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
GEKA® plus-Kugelhahn "Typ 3" 2 x IG G 3/4" MS Ni
16,06 €*
20,08 €*
(20.02% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °Cbis +150 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
GEKA® plus-Kugelhahn "Typ 3" 2 x IG G 3/8" MS Ni
10,20 €*
12,74 €*
(19.94% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °C bis +150 °C. Besonderer Hinweis: Der Betriebsdruck ist abhängig von der Betriebstemperatur. Die Angaben sind nur Richtwerte. Es gibt daher keinen Anspruch auf absolute Verbindlichkeit und keine Garantieübernahme. Abweichungen für Maße und technische Daten sind unter Vorbehalt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
BEE Kugelhahn mit Hebelgriff, Messing, 3/4 IG/AG PN40
15,47 €*
16,28 €*
(4.98% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn mit Hebelgriff, Messing, 1.1/2IG/AG PN40
51,97 €*
54,70 €*
(4.99% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
Inhalt im Überblick
Funktion und Bauformen
Kurz: Eine Kugel mit Durchgangsbohrung gibt den Fluss bei 90°-Drehung frei oder sperrt ihn. Der 2-Wege-Kugelhahn schaltet eine Leitung auf/zu, der 3-Wege-Kugelhahn verteilt oder mischt über eine L- oder T-Bohrung zwischen drei Anschlüssen.
Der Kugelhahn ist die schnellste Absperrarmatur: Eine Vierteldrehung des Hebels reicht, um die Kugelbohrung in oder quer zur Strömung zu stellen. Das macht ihn zuverlässig, langlebig und nahezu wartungsfrei. Die wichtigsten Bauformen:- 2-Wege-Kugelhahn: die Standard-Durchgangsarmatur zum Öffnen und Schließen einer Leitung.

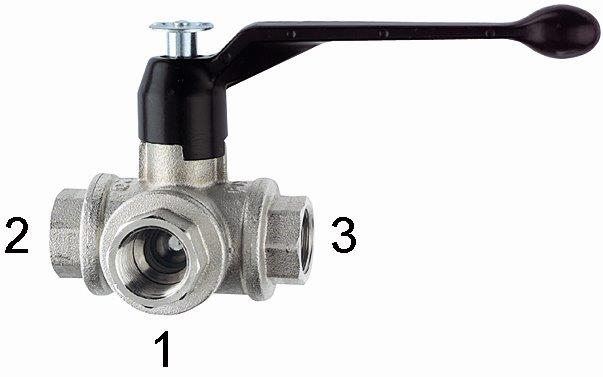

- 3-Wege-Kugelhahn: L-Bohrung zur Verteilung auf zwei Wege, T-Bohrung zur Mischung dreier Anschlüsse.

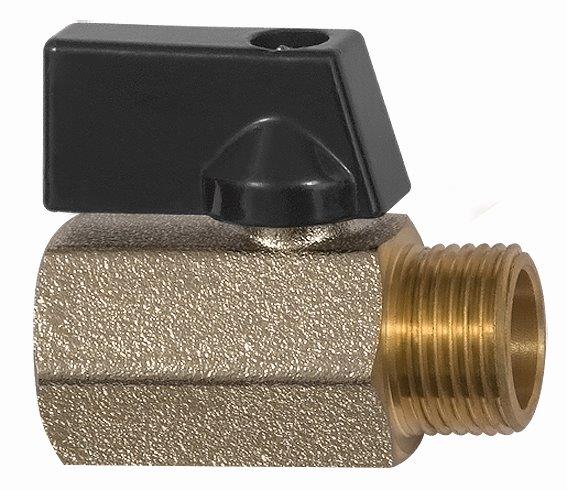

- Mini-Kugelhahn: kompakt in kleinen Nennweiten (G 1/8" bis G 1/4") für Druckluft- und Steuerleitungen.

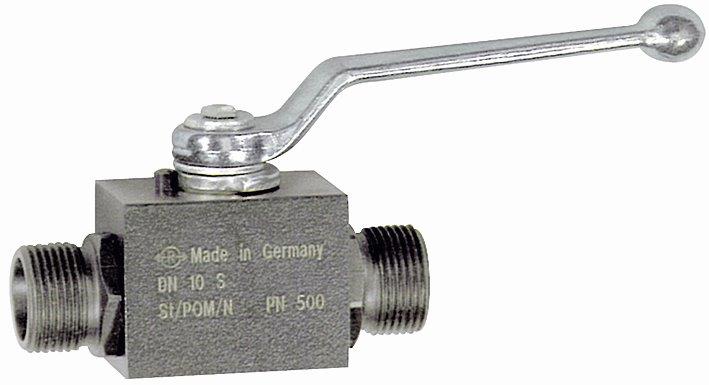

- Hydraulik-Kugelhahn: für hohe Drücke bis 500 bar in Stahl- oder Edelstahlausführung.
Werkstoffe im Überblick
Kurz: Messing ist der Standard für Druckluft und Wasser. Edelstahl 1.4401/1.4408 (V4A) ist korrosionsbeständig für Chemie, Lebensmittel und Außeneinsatz. Stahl deckt die Hydraulik ab, Aluminium die mobilen Anwendungen.
Der Werkstoff richtet sich nach Medium und Umgebung:- Messing (blank, vernickelt): der hygienische, gut bearbeitbare Standard für Druckluft- und Wasseranwendungen.

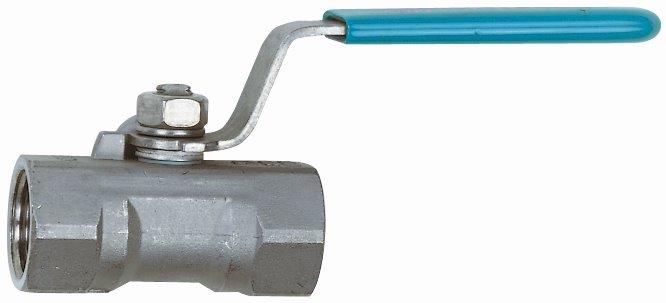

- Edelstahl 1.4401 / 1.4408 (V4A, AISI 316): korrosionsbeständig für Chemie, Lebensmittel, Meerwasser und Außeneinsatz.
- Stahl / Temperguss: wirtschaftlich für Hydraulik und Industrie ohne Korrosionsanforderung.
- Aluminium: die Leichtbau-Variante für mobile und Fahrzeuganwendungen.
Nennweiten, Gewinde und Druck
Kurz: Die Nennweiten reichen von DN 4 bis DN 50, die Gewinde von G 1/4" bis G 4" als Innen- oder Außengewinde. Die Druckstufen liegen je nach Bauform zwischen 10 und 64 bar, bei Standard-PTFE-Dichtung für −20 °C bis +150 °C.
| Merkmal | Werte |
|---|---|
| Nennweiten DN | 4 bis 50 mm |
| Gewinde | G 1/4" bis G 4" (IG/AG), NPT, Rd |
| Druckstufen | 10, 15, 25, 30, 40, 50, 64 bar |
| Temperatur | −20 °C bis +150 °C (PTFE-Dichtung) |
Typische Einsatzgebiete
Kurz: Kugelhähne sitzen in Druckluftinstallationen, Wasser- und Sanitärtechnik, Chemie- und Lebensmittelanlagen sowie in der Hydraulik – der Werkstoff entscheidet über die Eignung.
Die Einsatzfelder folgen dem Werkstoff:- Druckluft: Messing-Kugelhähne an Wartungseinheiten und Verteilern.
- Wasser und Sanitär: DVGW-zugelassene Kugelhähne für Trinkwasserleitungen.
- Chemie und Lebensmittel: Edelstahl-Kugelhähne für aggressive und hygienische Medien.
- Hydraulik: Hochdruck-Kugelhähne in Stahl- und Edelstahlausführung.
FAQ zu Kugelhähnen
- Was macht ein Kugelhahn? Ein Kugelhahn öffnet oder sperrt eine Leitung mit einer Vierteldrehung des Hebels. Eine drehbar gelagerte Kugel mit Durchgangsbohrung steht dabei in oder quer zur Strömung. Er ist die schnellste und langlebigste Absperrarmatur.
- Welche Kugelhähne gibt es? Nach Funktion 2-Wege (Auf/Zu) und 3-Wege (Verteilen oder Mischen über L- bzw. T-Bohrung), nach Bauform Standard-, Mini- und Hydraulik-Kugelhähne, nach Werkstoff Messing, Edelstahl, Stahl und Aluminium.
- Kugelhahn oder Absperrventil – was ist besser? Der Kugelhahn schaltet schnell mit 90°-Drehung und hat im geöffneten Zustand kaum Druckverlust – ideal für reines Auf/Zu. Das Absperrventil regelt feiner über die Spindel und ist besser, wenn der Durchfluss mengengenau eingestellt werden muss.
- 2-Wege oder 3-Wege – was brauche ich? 2-Wege ist Standard: ein Eingang, ein Ausgang. 3-Wege braucht man, wenn ein Medium auf zwei Wege verteilt (L-Bohrung) oder gemischt (T-Bohrung) wird. Im Zweifel genügt der 2-Wege-Kugelhahn.
- Welche Druckstufe für Hydraulik? Bis 25 bar reicht Messing, 25 bis 100 bar erfordern einen Stahl-Kugelhahn, bis 500 bar nur Spezial-Stahlausführungen mit verstärktem Gehäuse. Wichtig: Standard-Druckluft-Kugelhähne sind nicht für Hydraulik freigegeben – es droht Bersten unter Druck.
- Was bedeutet die DVGW-Zulassung? Der DVGW zertifiziert Armaturen für Trinkwasser- und Gasinstallationen. Sie ist Pflicht für alle Kugelhähne in häuslichen Trinkwasser- und Gasleitungen, erkennbar am Prüfzeichen. Industrie-Kugelhähne ohne DVGW dürfen dort nicht eingebaut werden.
- Wie verhindere ich, dass ein Kugelhahn klemmt? Lange geschlossene Kugelhähne können durch Kalk, Korrosion oder Sediment festsitzen. Vorbeugung: alle vier bis sechs Wochen einmal voll betätigen. Bei hartem Wasser einen Filter vorschalten. Einen festsitzenden Hahn nie mit Gewalt öffnen, sonst bricht die Spindel.
- Welche Marken führt HUG bei Kugelhähnen? HUG führt Kugelhähne von GEKA, Lüdecke und BEE – als 2-Wege- und 3-Wege-Ausführung in Messing, Edelstahl 1.4401/1.4408, Stahl und Aluminium, in DN 4 bis DN 50 und Druckstufen 10 bis 64 bar.
Kugelhähne bei HUG – Messing, Edelstahl und Stahl ab Lager
HUG Technik und Sicherheit führt Kugelhähne von GEKA, Lüdecke und BEE – als 2-Wege- und 3-Wege-Ausführung in Messing, Edelstahl 1.4401/1.4408, Stahl und Aluminium, in Nennweiten DN 4 bis DN 50 und Druckstufen 10 bis 64 bar. Passend dazu finden Sie im Sortiment:- Absperrarmaturen – die übergeordnete Kategorie mit Ventilen, Klappen und Hähnen.
- Rückschlagventile – für den automatischen Rückflussschutz.
- Flansche – für Rohrleitungsanschlüsse jenseits des Gewindebereichs.
