3-Wege-Kugelhähne
Ein 3-Wege-Kugelhahn — auch Dreiwegehahn genannt — hat einen Anschluss mehr als der normale Kugelhahn und kann damit mehr als nur auf und zu: Er lenkt einen Volumenstrom um, verteilt ihn auf zwei Wege oder mischt zwei Zuläufe. Welche dieser Funktionen ein Hahn beherrscht, entscheidet allein die Form der Bohrung in der Kugel. HUG Technik führt 17 Grundtypen in 124 Ausführungen von RIEGLER ab Lager: in Messing vernickelt und Edelstahl 1.4408, von DN 5 bis DN 50, handbetätigt oder mit pneumatischem Schwenkantrieb.
Technische Infos
17 Artikel gefunden
Produktanzeige:
%
3-Wege-Kugelhahn, T-Bohrung, Edelstahl 1.4408, G 1/4, DN 8
Ab
114,34 €*
Abonnement
8 Varianten verfügbar
3-Wege-Kugelhahn, T-Bohrung, Edelstahl 1.4408, G 1/4, DN 8, Betriebstemperatur -20 °C bis 180 °C, PN max. 63 bar. Wahlweise mit L- oder T-Bohrung, reduzierter Durchgang. Allseitig dichtende Ausführung mit integrierter ISO-Flanschplatte (ISO 5211). Mehrere Schaltvarianten durch 360° Hebeldrehung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Edelstahl-Kugelhahn, pneumatischer Stellantrieb doppeltwirkend, T-Bohrung T1, Rp 2
Ab
321,42 €*
Abonnement
6 Varianten verfügbar
3-Wege-Edelstahlkugelhahn, pneumat. Stellantrieb, T-Bohrung T1, Betriebstemp. -20 °C bis 70 °C, Rp 2, DN 50, PN max. 63 bar. 3-Wege-Hahn, reduzierter Durchgang. Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger. Genormte Schnittstellen: Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211. Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845. Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
3-Wege-Kugelhahn, Messing vernickelt, Anschluss unten, L-Bohrung, Rp 3/4
Ab
34,44 €*
Abonnement
8 Varianten verfügbar
3-Wege-Kugelhahn, MS vern., Anschluss unten, L-Bohrung, Rp 3/4, DN 20, Betriebstemperatur -15 °C bis 120 °C, PN max. 16 bar. 3-Wege-Kugelhähne mit vollem Durchgang, integrierter ISO-Flanschplatte (ISO 5211) und doppelseitig dichtender Kugel. Die Druckbeaufschlagung ist nur über den unteren Anschluss möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
3-Wege-Kugelhahn, Messing vernickelt, Anschluss unten, T-Bohrung, Rp 1/4
Ab
34,44 €*
Abonnement
8 Varianten verfügbar
3-Wege-Kugelhahn, MS vern., Anschluss unten, T-Bohrung, Rp 1/4, DN 8, Betriebstemperatur -15 °C bis 120 °C, PN max. 25 bar. 3-Wege-Kugelhähne mit vollem Durchgang, integrierter ISO-Flanschplatte (ISO 5211) und doppelseitig dichtender Kugel. Die Druckbeaufschlagung ist nur über den unteren Anschluss möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Edelstahl-Kugelhahn, pneumatischer Stellantrieb einfachwirkend, L-Bohrung, Rp 2
Ab
353,72 €*
Abonnement
6 Varianten verfügbar
3-Wege-ES-Kugelhahn, pneumat. Stellantrieb L=209mm, L-Bohrung, Betriebstemp. -20 °C bis 70 °C, Rp 2, DN 50, PN max. 63 bar. 3-Wege-Hahn, reduzierter Durchgang. Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger. Genormte Schnittstellen: Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211. Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845. Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Edelstahl-Kugelhahn, pneumatischer Stellantrieb doppeltwirkend, L-Bohrung, Rp 2
Ab
321,42 €*
Abonnement
6 Varianten verfügbar
3-Wege-ES-Kugelhahn, pneumat. Stellantrieb L=161mm, L-Bohrung, Betriebstemp. -20 °C bis 70 °C, Rp 2, DN 50, PN max. 63 bar. 3-Wege-Hahn, reduzierter Durchgang. Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger. Genormte Schnittstellen: Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211. Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845. Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR). Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Messingkugelhahn, pneumatischer Stellantrieb, L-Bohrung, Rp 1/2, L=116
Ab
208,45 €*
Abonnement
6 Varianten verfügbar
3-Wege-MS-Kugelhahn, pneumat. Stellantrieb L=116mm, L-Bohrung, MS vern., Betriebstemp. -20°C bis 70°C, Rp 1/2, DN15, PN max. 40bar. 3-Wege-Hahn, L-Bohrung oder T-Bohrung, voller Durchgang. Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
3-Wege-Kugelhahn, Standard, L-Bohrung, Messing vernickelt, Rp 1, DN 25
Ab
29,91 €*
Abonnement
8 Varianten verfügbar
3-Wege-Kugelhahn, Standard, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -10 °C bis 120 °C, Rp 1, DN 25, PN max. 40 bar. 3-Wege-Kugelhahn mit vollem Durchgang zur Umleitung von Medien. Anwendungsbereich: Wasser, ungiftige Gase, Sanitär- und Heizungsbau, Öle, allgemeine industrielle Anwendungen, Dieselkraftstoff Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
3-Wege-Kugelhahn, L-Bohrung, Messing vernickelt, Rp 1/2, DN 15
Ab
59,61 €*
Abonnement
8 Varianten verfügbar
3-Wege-Kugelhahn, L-Bohrung, Messing vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1/2, DN 15, PN max. 40 bar. Eintritt des Mediums über alle Anschlüsse möglich, somit vielfältige Schaltvarianten. 3-Wege-Kugelhahn zur Umleitung von Medien. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
3-Wege-Kugelhahn, L-Bohrung, Edelstahl 1.4408, G 3/4, DN 20
Ab
114,34 €*
Abonnement
8 Varianten verfügbar
3-Wege-Kugelhahn, L-Bohrung, Edelstahl 1.4408, G 3/4, DN 20, Betriebstemperatur -20 °C bis 180 °C, PN max. 63 bar. Wahlweise mit L- oder T-Bohrung, reduzierter Durchgang. Allseitig dichtende Ausführung mit integrierter ISO-Flanschplatte (ISO 5211). Mehrere Schaltvarianten durch 360° Hebeldrehung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

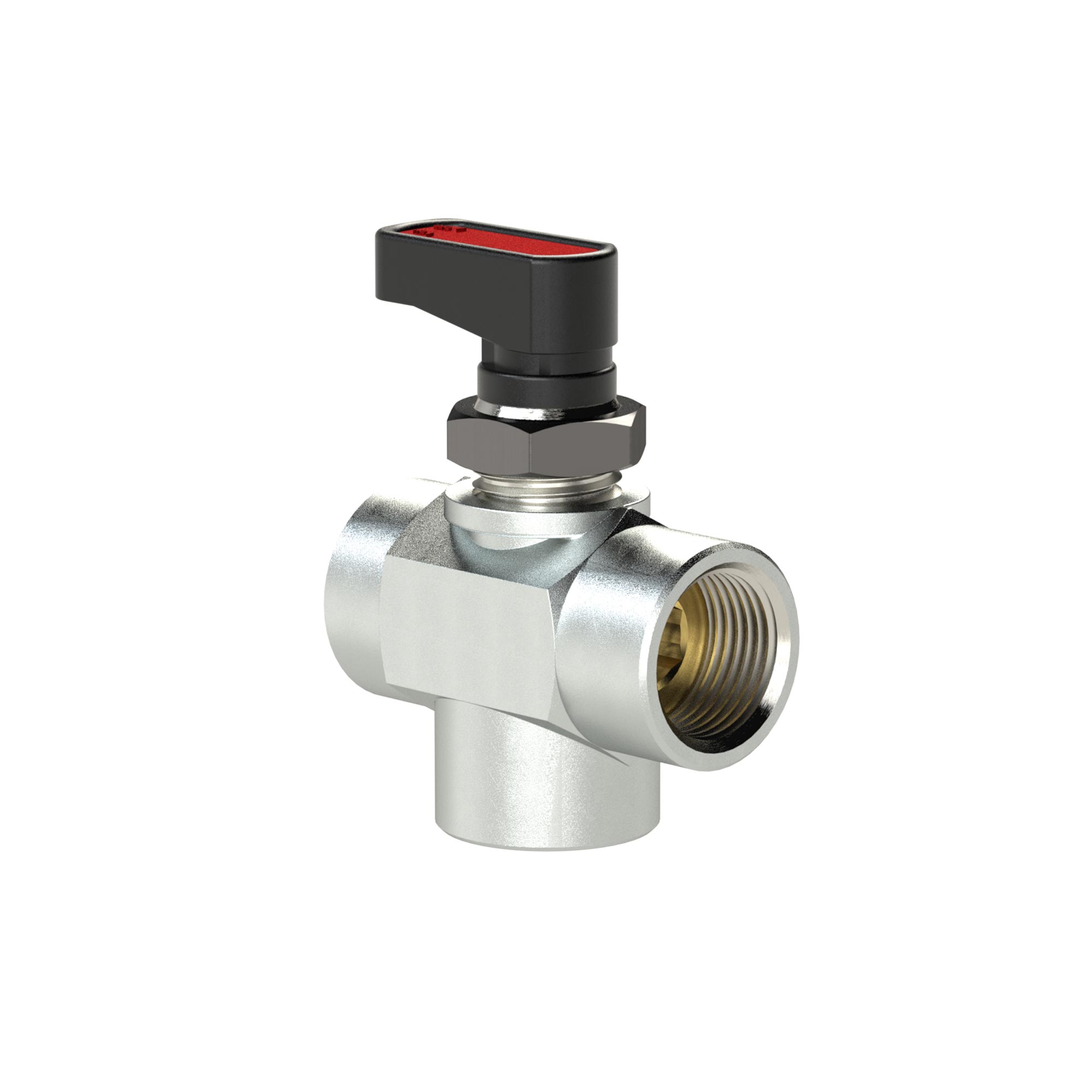

3-Wege-Mini-Kugelhahn, T-Bohrung, Messing verchromt, G 3/8 IG, DN 7
Ab
15,75 €*
Abonnement
3 Varianten verfügbar
3-Wege-Mini-Kugelhahn, T-Bohrung, Schalttafeleinbau, MS verchromt, Betriebstemp. -20°C bis 80°C, G 3/8 IG, DN 7, PN -0,99 - 20 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
3-Wege-Kugelhahn, T-Bohrung, Standardausführung, Messing vernickelt, Rp 1 1/4
Ab
39,79 €*
Abonnement
6 Varianten verfügbar
3-Wege-Kugelhahn, T-Bohrung, Standardausführ., MS vern., Mediums-/ Umgebungstemp. -15°C bis 100°C, Rp 1 1/4, DN 32, PN max. 16 bar. Allseitig abdichtende Ausführung mit T-Bohrung. Dieses Modell hat keine 360°-Hebeldrehung, sondern lediglich 90°. Somit sind anstelle von 4 lediglich 2 Schaltstellungen möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
L-Bohrung oder T-Bohrung
Die Kugel im Hahn ist nicht einfach durchbohrt, sondern trägt einen abgewinkelten oder verzweigten Kanal. Daraus ergeben sich die zwei Grundtypen:- L-Bohrung — der Kanal bildet ein L und verbindet immer genau zwei der drei Anschlüsse. Der Hahn lenkt um: Zulauf geht wahlweise nach links oder nach rechts, der dritte Anschluss bleibt gesperrt. Klassisch für das Umschalten zwischen zwei Verbrauchern, zwei Behältern oder zwischen Betrieb und Bypass.
- T-Bohrung — der Kanal bildet ein T und kann je nach Stellung zwei oder alle drei Anschlüsse verbinden. Der Hahn verteilt oder mischt: Ein Zulauf speist beide Abgänge gleichzeitig, oder zwei Zuläufe treffen sich in einem Ausgang.
Die Ausführungen im Sortiment
Zwei Werkstofflinien mit unterschiedlichen Einsatzgrenzen stehen zur Wahl:| Ausführung | Temperatur | max. Druck | Durchgang |
|---|---|---|---|
| Edelstahl 1.4408, handbetätigt | −20 bis +180 °C | PN 63 | reduziert |
| Messing vernickelt, Anschluss unten | −15 bis +120 °C | PN 16 bzw. 25 | voll |
| Edelstahl mit pneumatischem Antrieb | −20 bis +70 °C | PN 63 | reduziert |
| Messing mit pneumatischem Antrieb | −20 bis +70 °C | PN 40 | voll |
Handhebel oder pneumatischer Antrieb
Handbetätigte Hähne sind die Regel, wo gelegentlich umgeschaltet wird — beim Wechsel zwischen zwei Tanks etwa oder beim Umschalten auf einen Reservefilter. Der Hebel zeigt die Stellung an, und bei den Edelstahl-Ausführungen erschließen die 360-Grad-Schaltvarianten zusätzliche Kombinationen. Bei Hähnen mit hohem Betriebsdruck lohnt außerdem der Blick auf die Bedienkraft: Je größer die Nennweite und je höher der Druck, desto mehr Kraft braucht der Hebel. Wo täglich mehrfach umgeschaltet wird, ist ein Antrieb deshalb nicht nur Komfort, sondern schont auch die Armatur — hastig mit dem Rohrschlüssel bewegte Hebel sind eine der häufigsten Ursachen für undichte Spindeln. Für getaktete oder ferngesteuerte Anwendungen gibt es dieselben Hähne mit pneumatischem Schwenkantrieb, wahlweise einfach- oder doppeltwirkend. Der Unterschied ist derselbe wie bei den Absperrklappen: Einfachwirkend fährt bei Druckluftausfall über eine Feder in die Grundstellung, doppeltwirkend bleibt stehen. Ein integrierter Stellungsanzeiger macht die Position auch aus der Entfernung sichtbar — bei Verteilaufgaben wichtiger als bei einfachen Absperrungen, weil man einem 3-Wege-Hahn von außen nicht ansieht, wohin er gerade schaltet.FAQ zu 3-Wege-Kugelhähnen
- Was ist ein 3-Wege-Kugelhahn? Ein Kugelhahn mit drei statt zwei Anschlüssen, dessen Kugel einen abgewinkelten oder verzweigten Kanal trägt. Damit lässt sich ein Volumenstrom umlenken, auf zwei Wege verteilen oder aus zwei Zuläufen zusammenführen — je nach Bohrungsform. Geschaltet wird wie beim normalen Kugelhahn per Vierteldrehung am Hebel.
- Was ist der Unterschied zwischen L- und T-Bohrung? Die L-Bohrung verbindet immer genau zwei der drei Anschlüsse und lenkt den Strom deshalb um — der dritte Anschluss bleibt jeweils zu. Die T-Bohrung kann je nach Stellung zwei oder alle drei Anschlüsse verbinden und eignet sich damit zum Verteilen und Mischen. Beides sind verschiedene Artikel; umrüsten lässt sich die Kugel nicht.
- Welche Bohrung brauche ich zum Umschalten zwischen zwei Leitungen? Die L-Bohrung. Sie führt den Zulauf wahlweise auf den einen oder den anderen Abgang, während der jeweils andere gesperrt bleibt — genau das gewünschte Verhalten beim Wechsel zwischen zwei Tanks, zwei Filtern oder Betrieb und Bypass. Für gleichzeitiges Versorgen beider Abgänge wäre dagegen die T-Bohrung nötig.
- Was bedeutet voller und reduzierter Durchgang? Voller Durchgang heißt: Die Kugelbohrung hat denselben Querschnitt wie die Leitung, der Hahn drosselt praktisch nicht. Bei reduziertem Durchgang ist die Bohrung kleiner als der Anschluss, was etwas Druckverlust kostet, dafür kompaktere und günstigere Bauformen erlaubt. Im Sortiment haben die Messing-Ausführungen vollen, die Edelstahl-Ausführungen reduzierten Durchgang.
- Warum darf der Druck nur unten anliegen? Das betrifft die Messing-Ausführungen mit Anschluss unten: Ihre Kugel dichtet doppelseitig, und die Konstruktion ist laut Hersteller darauf ausgelegt, dass die Druckbeaufschlagung über den unteren Anschluss erfolgt. Bei umgekehrtem Einbau ist die Dichtfunktion nicht sichergestellt. Vor der Montage also klären, welcher Anschluss die Druckseite wird.
- Wofür ist die ISO-5211-Flanschplatte? Das ist die genormte Anbauschnittstelle für Schwenkantriebe. Ein handbetätigter Hahn mit dieser Platte lässt sich später mit einem pneumatischen oder elektrischen Antrieb nachrüsten, ohne dass die Armatur getauscht oder die Rohrleitung geöffnet werden muss. Alle 3-Wege-Kugelhähne im Sortiment haben sie integriert.
- Welche Temperaturen und Drücke sind möglich? Die Edelstahl-Ausführungen 1.4408 decken −20 bis +180 °C bei PN max. 63 bar ab und sind damit die Wahl für heiße oder anspruchsvolle Medien. Die Messing-Ausführungen arbeiten von −15 bis +120 °C bei PN 16 oder 25 bar. Mit pneumatischem Antrieb sinkt die obere Temperaturgrenze auf 70 °C, weil der Antrieb die Grenze setzt.
- Kann ich einen 3-Wege-Hahn als einfache Absperrung nutzen? Technisch ja, wirtschaftlich selten sinnvoll: Ein 2-Wege-Kugelhahn kostet weniger und ist kompakter. Der dritte Anschluss müsste zudem sauber verschlossen werden. Wer nur absperren will, ist im Bereich Kugelhähne besser bedient — dort steht das komplette Programm der Zweiwege-Ausführungen.
3-Wege-Kugelhähne bei HUG – 124 Ausführungen ab Lager
Das Programm stammt von RIEGLER — mit dem Vorteil, dass Bohrungsform, Werkstoff und Antrieb innerhalb einer Baureihe kombinierbar sind und die ISO-5211-Schnittstelle den späteren Umbau offenlässt. Passend dazu finden Sie im Sortiment:- Ventile – Absperr-, Magnet- und Sicherheitsventile für die übrigen Schaltaufgaben.
