Ventile
Ventile sperren, schalten, sichern und lenken Stoffströme — und jede dieser Aufgaben hat ihre eigene Bauart. HUG Technik führt in dieser Familie 2.549 Artikel in fünf Ventilarten ab Lager, fast durchgehend aus dem RIEGLER-Industrieprogramm: von der handbetätigten Absperrung über elektrisch geschaltete Magnetventile bis zum Sicherheitsventil, das Anlagen vor Überdruck schützt. Diese Seite ordnet die Arten und führt zur passenden Unterkategorie.
Technische Infos
127 Artikel gefunden
Produktanzeige:
%
Schrägsitzventil o. NAMUR-Schnittst., Bronze, G 1 1/2, max 11 bar
Ab
115,31 €*
Abonnement
9 Varianten verfügbar
Schrägsitzventil, Kolbenantrieb o. NAMUR-Schnittstelle Bronze, Mediumstemp. -10°C bis 180°C, G 1 1/2, Betrie.druckdiff. max 11 bar. Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse). ausgezeichnete Durchflusswerte aufgrund des SchrägsitzgehäusesVermeidung von Wasserschlag durch Anströmung von unten gegen den VentiltellerVakuumbetrieb möglich (Grobvakuum) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schrägsitzventil ohne NAMUR-Schnittstelle, Edelstahl, G 3/4, max. 16 bar
Ab
176,81 €*
Abonnement
4 Varianten verfügbar
Schrägsitzventil, Kolbenantrieb o. NAMUR-Schnittstelle, NC, ES, Mediumstemp. -10°C bis 180°C, G 3/4, Betriebsdruckdiff. max 16 bar. Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse). ausgezeichnete Durchflusswerte aufgrund des SchrägsitzgehäusesVermeidung von Wasserschlag durch Anströmung von unten gegen den VentiltellerVakuumbetrieb möglich (Grobvakuum) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
NAMUR-Adapterp. für Schrägsitzv. Serie 3362 und 3363, G 1/2 - G 2
15,92 €*
23,59 €*
(32.51% gespart)
Abonnement
NAMUR-Adapterplatte für Schrägsitzventile Serie 3362 Bronze und 3363 Edelstahl, G 1/2 bis G 2. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Saugkorb für Rückschlagventile, Edelstahl 1.4301, G 2
Ab
8,01 €*
Abonnement
9 Varianten verfügbar
Saugkorb für Rückschlagventile, Edelstahl 1.4301, Temperaturbereich max. 150 °C, G 2. Korrosionsbeständiger Saugkorb, vollständig aus Edelstahl zum Einschrauben in ein Fußventil oder Rückschlagventil. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Saugkorb für Rückschlagventile, G 1/2, Edelstahl 1.4301 / Kunststoff
Ab
1,82 €*
Abonnement
9 Varianten verfügbar
Saugkorb für Rückschlagventile, G 1/2, Filtergewebe Edelstahl 1.4301, Gewinde Kunststoff, Betriebstemperatur -20 °C bis 100 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

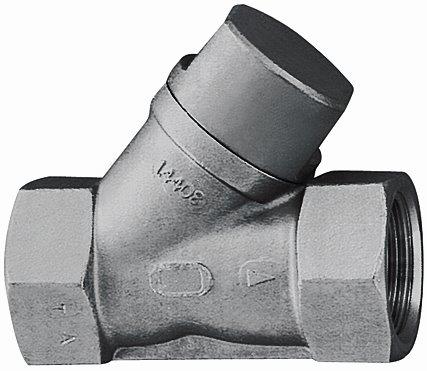

Rückschlagventil, Schrägsitzausführung, Edelstahl G 3/8, 0,2 bar
Ab
61,07 €*
Abonnement
8 Varianten verfügbar
Rückschlagventil, Schrägsitzausführung, ES Mediums-/ Umgebungstemp. -10°C bis 230°C, G 3/8, PN max. 40 bar, Öffnungsdruck 0,2 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

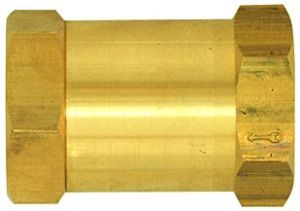

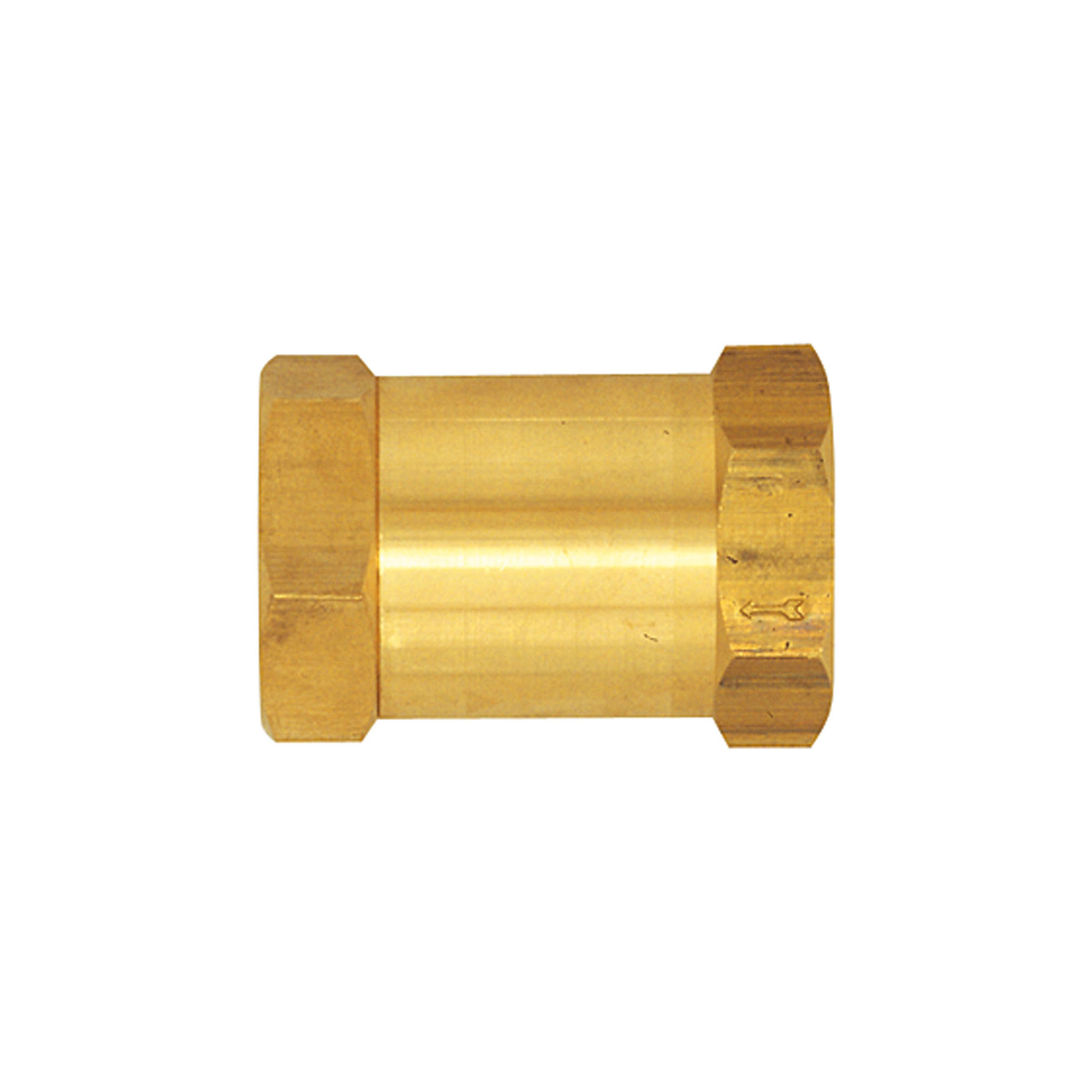

Rückschlagventil, Durchgangsform, Messing, G 3/4 AG, 0,1 - 0,2 bar
Ab
10,97 €*
Abonnement
10 Varianten verfügbar
Rückschlagventil, Durchgangsform, MS, Mediumstemperatur max. 180 °C, G 3/4 AG, PN max. 16 bar, Öffnungsdruck 0,1 - 0,2 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

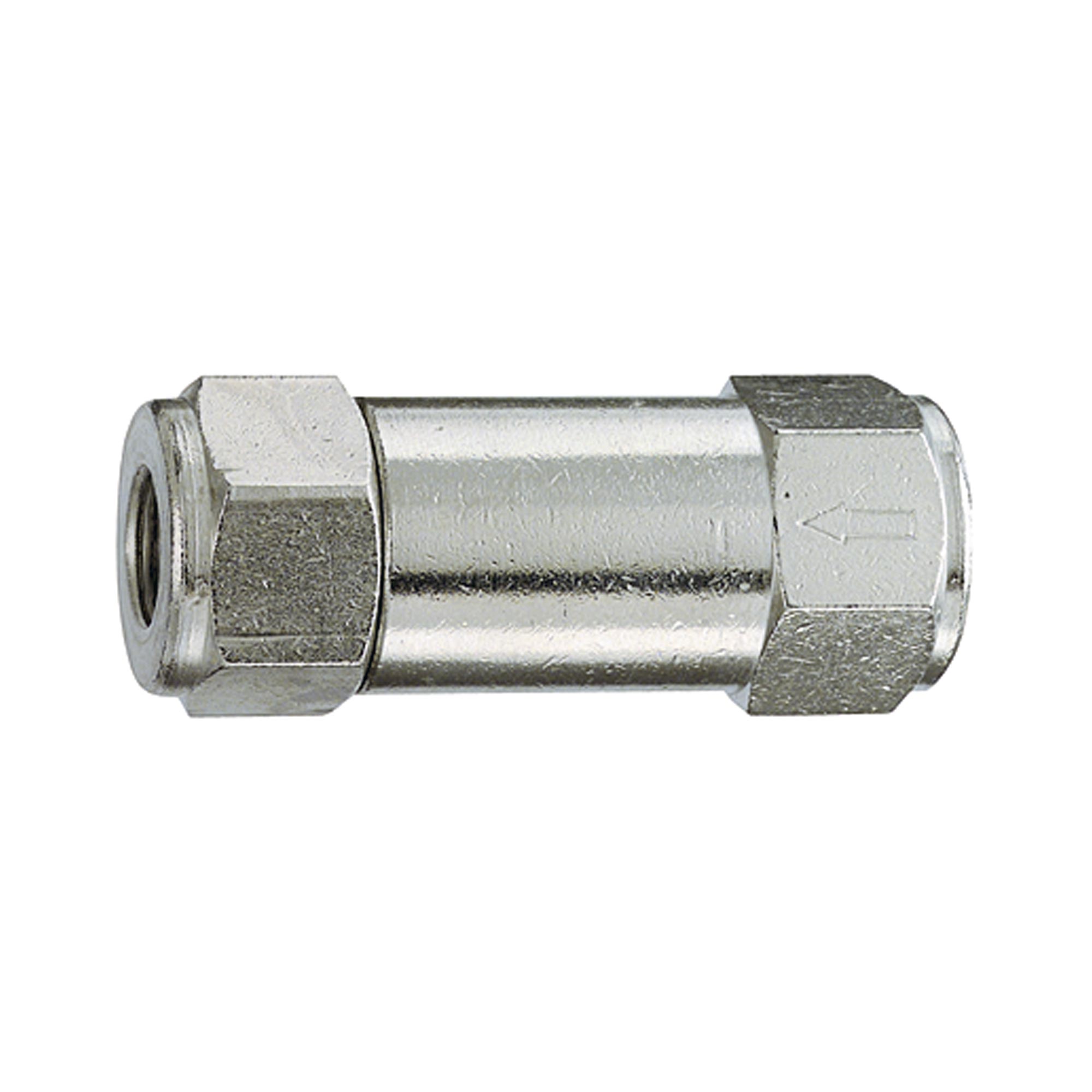

Rückschlagventil, kleine Bauweise, Messing vernickelt, G 1/4, 0,2 bar
Ab
5,91 €*
Abonnement
5 Varianten verfügbar
Rückschlagventil, kleine Bauweise, MS vern., Mediums-/ Umgebungstemp. max. 70 °C, G 1/4, PN max. 10 bar, Öffnungsdruck 0,2 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

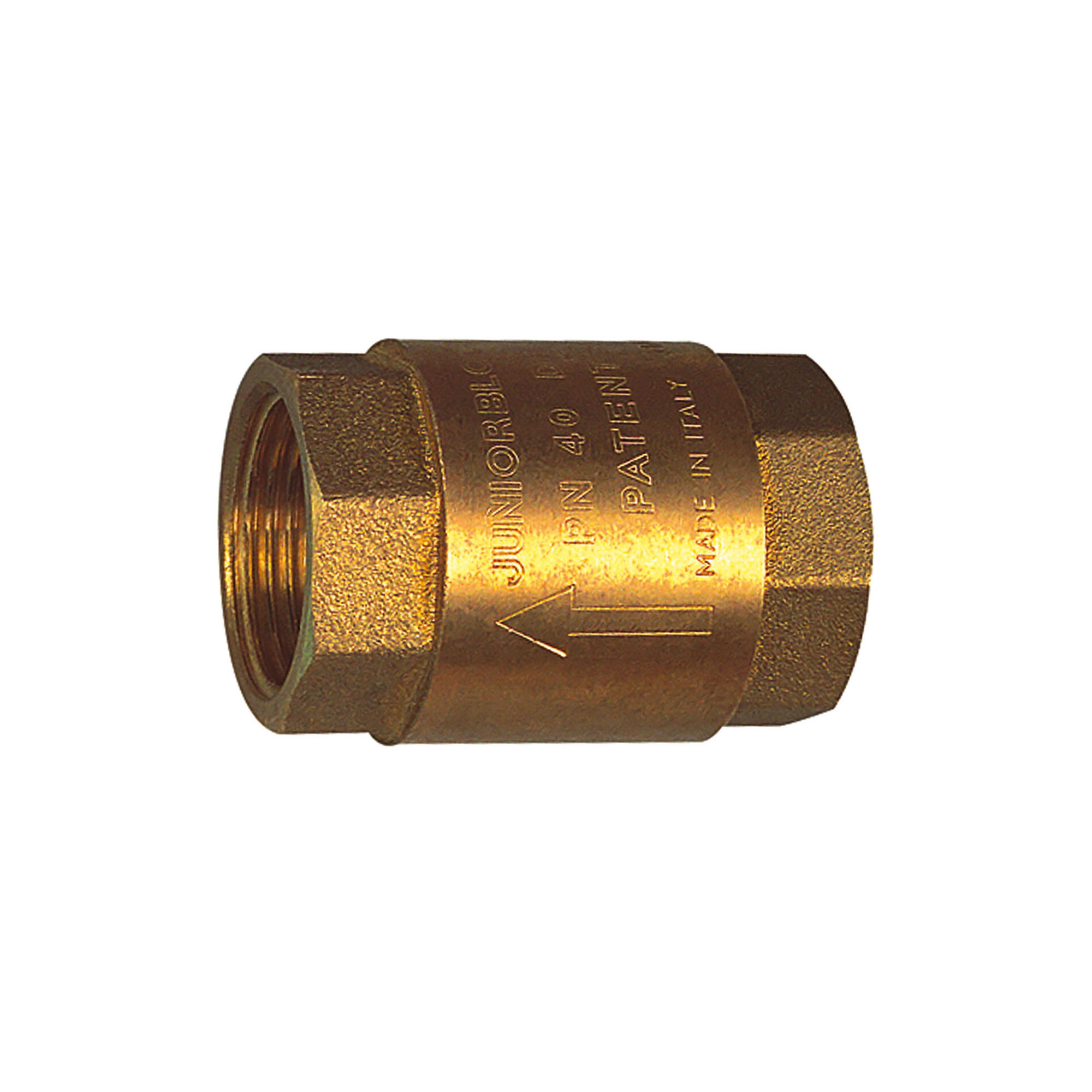

Rückschlagventil, reduzierter Durchgang, G 1, 20 mbar
Ab
5,94 €*
Abonnement
6 Varianten verfügbar
Rückschlagventil, reduzierter Durchgang, Betriebstemp. -10 °C bis 100 °C, G 1, PN max. 25 bar, Öffnungsdruck 20 mbar. Kleinbauendes, preiswertes Rückschlagventil mit minimalem Öffnungsdruck. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

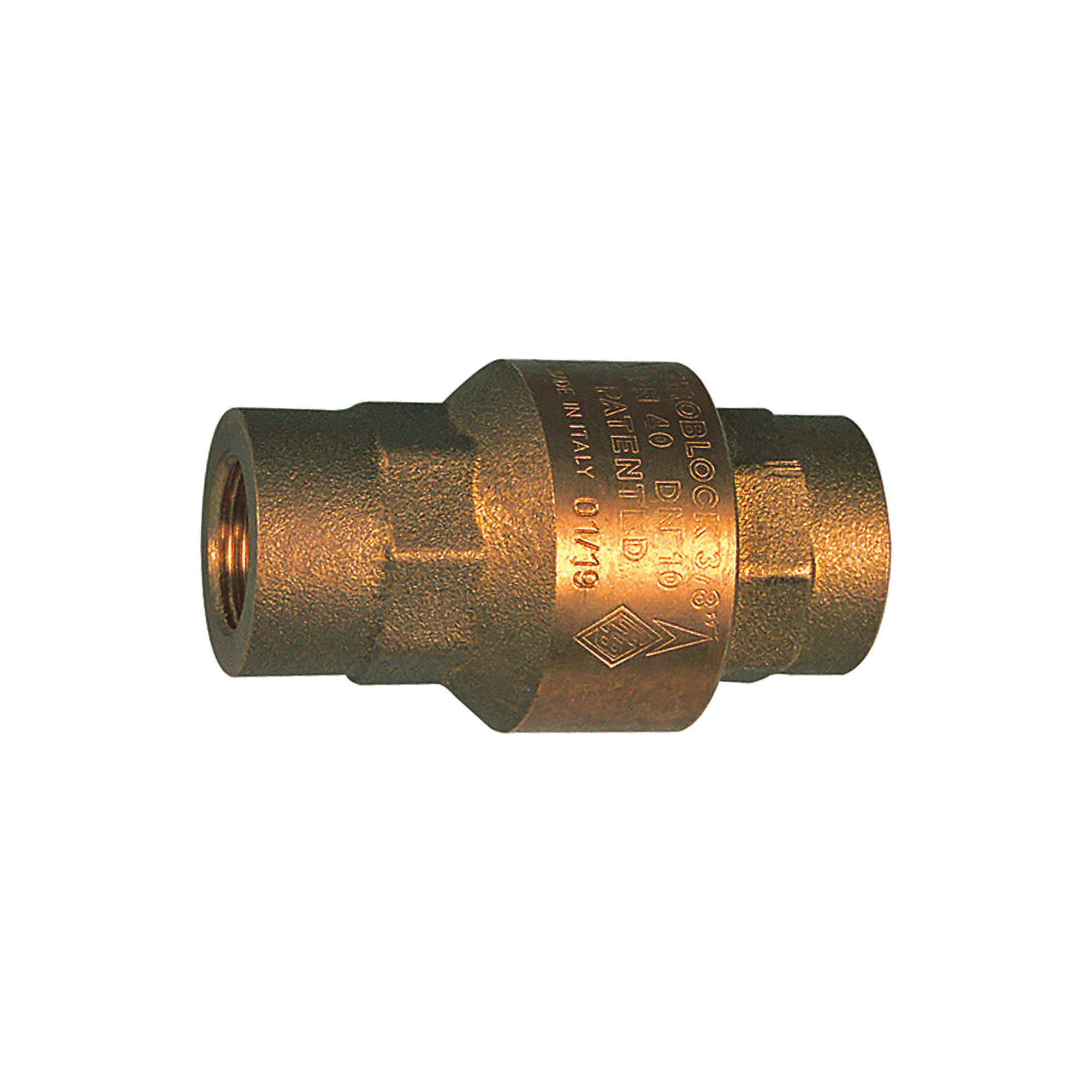

Rückschlagventil, voller Durchgang, Messing, Rp 1, 20 - 50 mbar
Ab
6,63 €*
Abonnement
6 Varianten verfügbar
Rückschlagventil, voller Durchgang, Messing, Betriebstemp. -10 °C bis 100 °C, Rp 1, PN max. 25 bar, Öffnungsdruck 20 - 50 mbar. Preiswertes Rückschlagventil mit vollem Durchgang und minimalem Öffnungsdruck. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Rückschlagventil, Durchgangsform, Edelstahl 1.4404, G 1/4, 0,2 bar
Ab
39,14 €*
Abonnement
2 Varianten verfügbar
Rückschlagventil, Durchgangsform, Edelstahl 1.4404, Betriebstemp. -10 °C bis 150 °C, G 1/4, PN max. 10 bar, Öffnungsdruck 0,2 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

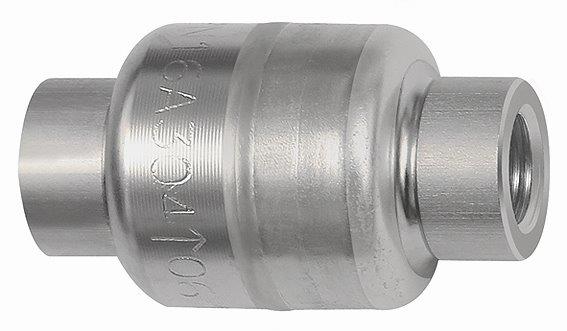

Rückschlagventil, leichte Bauweise, Edelstahl 1.4301, G 1 1/2, 0,03 bar
Ab
28,80 €*
Abonnement
8 Varianten verfügbar
Rückschlagventil, leichte Bauweise, ES 1.4301, Betriebstemp. -20 °C bis 150 °C, G 1 1/2, PN max. 16 bar, Öffnungsdruck 0,03 bar. Wartungsfreies Rückschlagventil aus Edelstahl mit vollem Durchgang und minimalem Öffnungsdruck. Anwendungsbereich: Druckluft, Wasser, neutrale Gase, gasförmige und flüssige nicht aggressive Medien, Öle. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Die fünf Ventilarten
Wer weiß, welche Aufgabe das Ventil übernehmen soll, findet seine Kategorie in einer Zeile:| Ventilart | Aufgabe | Artikel |
|---|---|---|
| Absperrventile | Leitung von Hand öffnen, drosseln und schließen — inkl. Ablass- und Entlüftungsventilen | 37 |
| Magnetventile | elektrisch schalten: 2/2- und 3/2-Wege, 24 V DC bis 230 V AC | 823 |
| Rückschlagventile | Durchfluss nur in eine Richtung zulassen | 99 |
| Schrägsitzventile | strömungsgünstiges Absperren, vorbereitet für Antriebs-Anbau (NAMUR) | 16 |
| Sicherheits- und Druckbegrenzungsventile | Überdruck abblasen und Anlagen absichern, Ansprechdrücke 0,4–20 bar | 1.574 |
Ventil oder Hahn — der Unterschied im Prinzip
Beim Ventil bewegt sich ein Kegel oder Teller senkrecht auf den Ventilsitz: Der Weg zwischen offen und zu führt über mehrere Umdrehungen oder einen definierten Hub, der Durchfluss lässt sich dosieren, und das Schließen erzeugt keinen Druckschlag. Beim Hahn — etwa dem Kugelhahn — dreht sich ein durchbohrter Küken- oder Kugelkörper um 90 Grad: voller Durchgang, blitzschnelles Schalten, aber kaum Dosierbarkeit. Daraus ergibt sich die Arbeitsteilung in der Praxis: Hähne als Hauptabsperrung, wo selten und schnell geschaltet wird; Ventile überall dort, wo häufig betätigt, gedrosselt, elektrisch geschaltet oder abgesichert werden muss. Für große Nennweiten kommt als dritte Bauform die Klappe hinzu, die mit einer drehbaren Scheibe im Leitungsquerschnitt arbeitet — platzsparender als jedes Sitzventil. In verzweigten Anlagen arbeiten beide zusammen — der Kugelhahn sperrt den Strang, die Ventile regeln und sichern die Verbraucher dahinter. Den kompletten Absperr-Baukasten inklusive Klappen und Schmutzfängern zeigt der Bereich Absperrungen.Auswahlkriterien
Fünf Angaben bestimmen das passende Ventil, quer durch alle Arten:- Medium — Druckluft, Wasser, Dampf oder Chemikalie entscheidet über Gehäuse- und Dichtungswerkstoff, etwa Messing mit NBR oder Edelstahl mit FPM.
- Anschluss — Gewindegrößen von G 1/8 bis G 2 im Sortiment.
- Nennweite — DN 2,5 bis DN 50, passend zum benötigten Durchfluss.
- Betriebsdruck — der zulässige Druckbereich steht im Artikelnamen.
- Ansteuerung — von Hand, elektrisch als Magnetventil (24 V DC bis 230 V AC) oder mechanisch selbsttätig wie beim Rückschlag- und Sicherheitsventil.
FAQ zu Ventilen
- Welche Ventilarten gibt es? Nach Aufgabe sortiert: Absperrventile (von Hand öffnen und schließen), Magnetventile (elektrisch schalten), Rückschlagventile (nur eine Durchflussrichtung), Schrägsitzventile (strömungsgünstig, antriebsfähig) und Sicherheits- bzw. Druckbegrenzungsventile (Überdruck abblasen). Dazu kommen Sonderformen wie Ablass- und Entlüftungsventile, die bei HUG den Absperrventilen zugeordnet sind.
- Was ist der Unterschied zwischen Ventil und Kugelhahn? Das Ventil schließt über einen Kegel, der auf den Sitz gepresst wird — dosierbar, druckschlagfrei, für häufiges Betätigen. Der Kugelhahn öffnet mit einer Vierteldrehung den vollen Querschnitt — ideal als schnelle Hauptabsperrung. Beide haben ihren Platz; die Faustregel steht oben im Prinzip-Abschnitt.

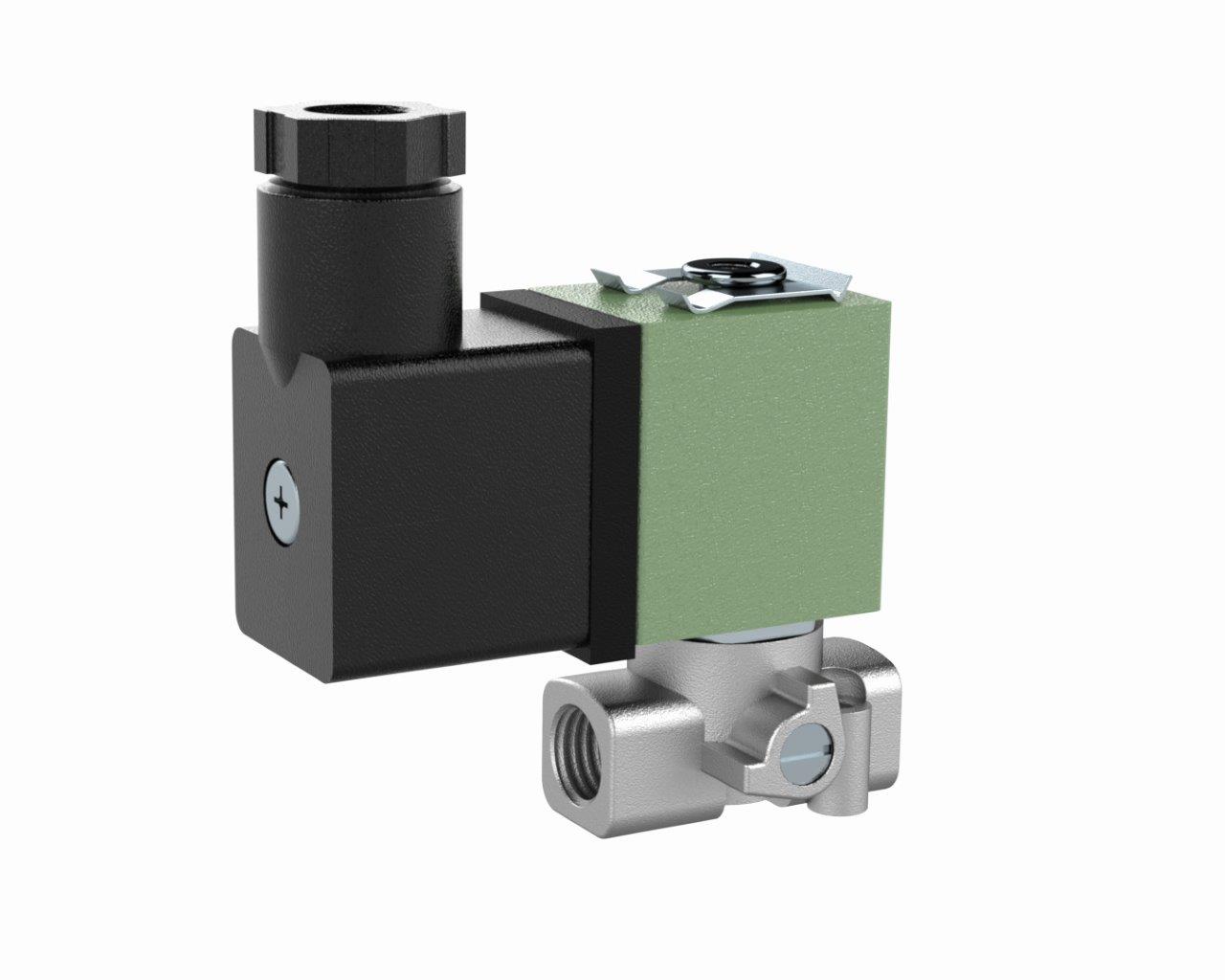

- Was macht ein Magnetventil? Es öffnet oder schließt die Leitung elektrisch: Eine Magnetspule bewegt den Ventilkörper, sobald Spannung anliegt — als NC-Ausführung (stromlos geschlossen) oder NO (stromlos offen), direkt-, vor- oder zwangsgesteuert. Die 823 Ausführungen bei HUG reichen von G 1/8 bis G 2 bei 24 V DC bis 230 V AC — Details auf der Magnetventile-Seite.
- Wozu dient ein Sicherheitsventil? Es öffnet selbsttätig, sobald der eingestellte Ansprechdruck überschritten wird, und bläst den Überdruck ab, bevor Behälter oder Leitung Schaden nehmen. Im HUG-Sortiment reichen die werksseitig eingestellten Ansprechdrücke von 0,4 bis 20 bar, in Ausführungen für Druckluft, Flüssigkeiten und Sattdampf — die Auswahllogik erklärt die Unterseite.
- Was ist ein Schrägsitzventil? Ein Sitzventil, dessen Spindel schräg zur Leitungsachse steht — das macht den Strömungsweg günstiger und den Druckverlust kleiner als beim geraden Sitzventil. Die RIEGLER-Ausführungen in Bronze und Edelstahl (G 3/4 bis G 1 1/2) tragen auf Wunsch eine NAMUR-Schnittstelle, sodass sich später ein Antrieb montieren lässt.
- Wann brauche ich ein Rückschlagventil? Immer, wenn ein Medium nicht zurückfließen darf: hinter Pumpen, vor Verzweigungen, an Steigleitungen. Das Ventil öffnet in Durchflussrichtung und schließt selbsttätig beim Rückstrom. HUG führt 99 Ausführungen in Messing und Edelstahl — die Bauformen und Öffnungsdrücke erklärt die Rückschlagventile-Seite im Detail.
- Wie bestimme ich die Größe eines Ventils? Über Anschlussgewinde und Nennweite: Das Gewinde (z. B. G 1/2) muss zur Leitung passen, die Nennweite (DN) zum benötigten Durchfluss. Beim Austausch beide Werte vom alten Ventil übernehmen — sie stehen auf Typenschild oder Gehäuse. Bei Neuplanung lieber eine Nennweite größer wählen, als das Ventil zum Engpass zu machen.
- Welches Ventil eignet sich für Dampf? Dampf verlangt ausdrücklich dafür ausgelegte Armaturen: Im HUG-Sortiment sind das die Sicherheitsventile in Sattdampf-Ausführung, deren Ansprechdrücke ab 0,4 bar beginnen. Standard-Ausführungen mit NBR-Dichtung gehören nicht in Dampfleitungen — Temperatur und Medium überfordern den Werkstoff. Im Zweifel vor der Bestellung das Medium nennen, die Beratung ordnet die passende Ausführung zu.
Ventile bei HUG – 2.549 Artikel, ein Programm
Die Ventilfamilie bei HUG basiert nahezu komplett auf dem Industrieprogramm von RIEGLER — mit dem Vorteil, dass Anschlussmaße, Werkstofflogik und Artikelsystematik über alle fünf Arten hinweg zusammenpassen. Passend dazu finden Sie im Sortiment:- Absperrklappen – platzsparendes Absperren großer Nennweiten.
- Schmutzfänger – schützen jeden Ventilsitz vor Partikeln.
- Rückschlagklappen – Rückflusssicherung für größere Leitungen.
