Rückschlagventile
Rückschlagventile verhindern den Rückfluss in Rohrleitungen und Pneumatiksystemen – unverzichtbar an Pumpen, Kompressoren, Druckgasanlagen und in hydraulischen Kreisläufen. HUG führt Rückschlagventile von RIEGLER in Messing, vernickeltem Messing und Edelstahl 1.4301/1.4404 mit Gewinden G 1/4" bis G 1" ab Lager.
13 Artikel gefunden
Inhalt im Überblick
So funktioniert ein Rückschlagventil
Das Rückschlagventil lässt das Medium nur in eine Richtung durch. Steht das Medium entgegen der Flussrichtung an, schließt ein federbelasteter Kegel oder eine Kugel gegen den Ventilsitz – der Rückfluss ist blockiert.
Das Rückschlagventil ist ein selbsttätiges Ventil: In Flussrichtung öffnet es, gegen die Flussrichtung schließt ein federbelasteter Kegel oder eine Kugel automatisch gegen den Sitz. So verhindert es zuverlässig den Rückfluss, ohne dass jemand eingreifen muss. Das schützt das System in mehreren Situationen:- Kein Rückfluss nach Pumpenstopp oder Kompressor-Abschaltung.
- Schutz vor Druckentlastung bei Wartung an Teilen des Systems.
- Geringer Druckverlust in Flussrichtung bei richtiger Dimensionierung.
Bauformen und Durchgang
In Durchgangsform läuft das Medium geradlinig, in Schrägsitzausführung mit geringerem Druckverlust. Der volle Durchgang minimiert den Strömungswiderstand, der reduzierte Durchgang ist preiswerter.
Die Bauform bestimmt Einbau und Druckverlust:- Durchgangsform (gerade): Standardgehäuse mit gradlinigem Mediumweg, inline in die Leitung eingebaut.
- Schrägsitzausführung: schräg geführter Mediumweg – geringerer Druckverlust, kompakter Einbau.
- Voller Durchgang: Ventil-Innendurchmesser gleich Leitungsdurchmesser, minimaler Druckverlust.
- Reduzierter Durchgang: kleinerer Querschnitt, preiswerter, aber höherer Druckverlust.
Werkstoffe und Dichtung
Messing ist Standard für Brauchwasser, Druckluft und neutrale Medien. Edelstahl 1.4301 (V2A) für Lebensmittel und Außenbereich, 1.4404 (V4A) für Chlor und Säuren. Der Dichtkegel dichtet über NBR- oder FKM-Ring.
Der Werkstoff richtet sich nach dem Medium:| Werkstoff | Eignung |
|---|---|
| Messing (blank) | Brauchwasser, Druckluft, neutrale Medien |
| Messing vernickelt | besserer Korrosionsschutz, sichtbare Installationen |
| Edelstahl 1.4301 (V2A) | Lebensmittel, Chemie, Außenbereich |
| Edelstahl 1.4404 (V4A) | Säuren, Chlor, Schwimmbad, Meerwasser |
Einbau und Gewinde

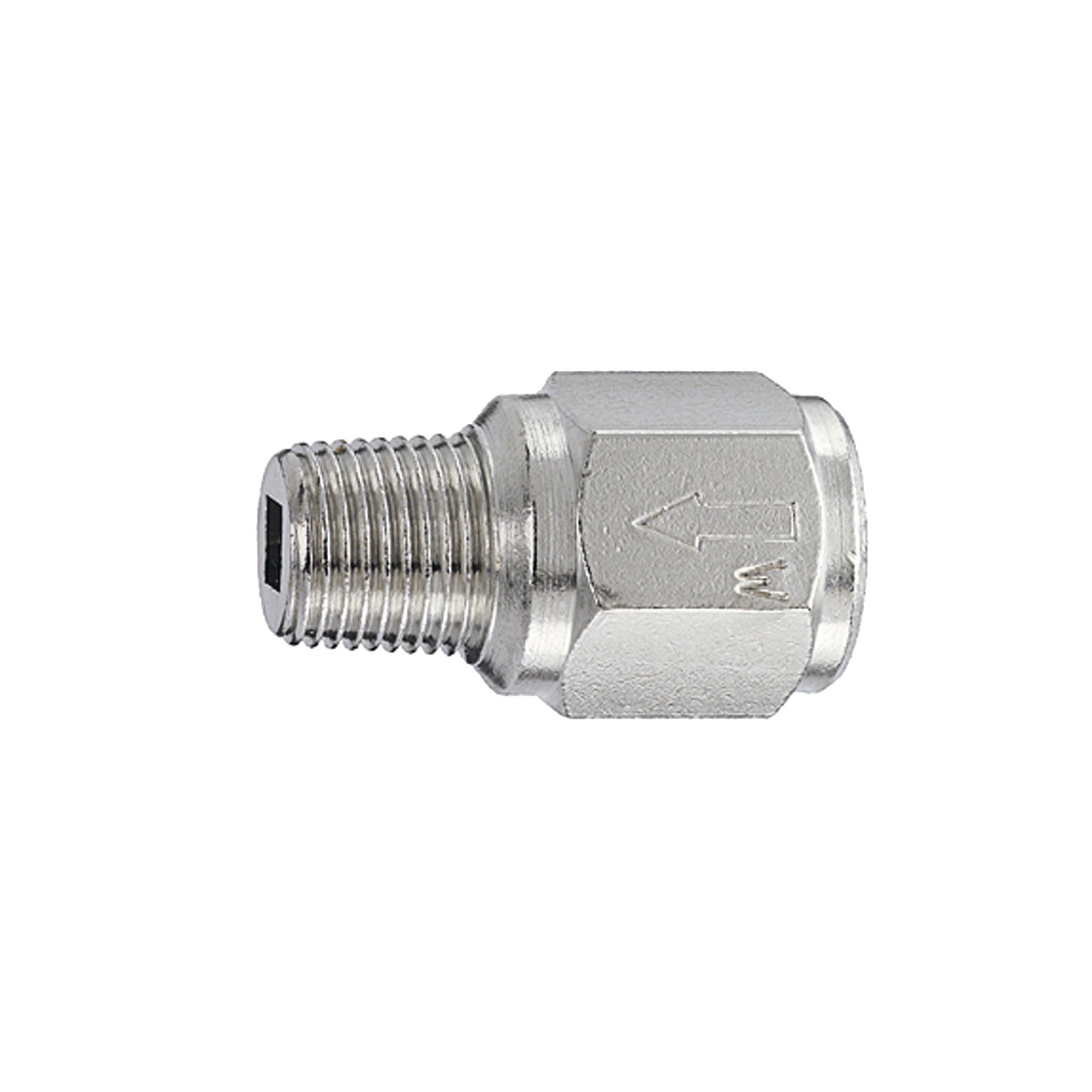

Der Pfeil auf dem Gehäuse zeigt die zulässige Flussrichtung – falsch eingebaut ist das Ventil dauerhaft gesperrt. Die Gewinde reichen von G 1/4" bis G 1", Rp 1/4" bis Rp 1" und M5.
Beim Einbau ist die Flussrichtung entscheidend: Der Pfeil auf dem Gehäuse muss in Strömungsrichtung zeigen, sonst sperrt das Ventil dauerhaft. Die Gewinde folgen der Anschlusspraxis:- G-Gewinde (zylindrisch) nach ISO 228-1: G 1/4" bis G 1", abgedichtet mit Dichtring.
- Rp/R-Gewinde (kegelig) nach EN 10226: Rp 1/4" bis Rp 1", dichtet im Gewinde mit Hanf oder Dichtband.
- M-Gewinde: M5 für Pneumatik-Miniaturelemente.
FAQ zu Rückschlagventilen
- Wofür braucht man ein Rückschlagventil? Um den Rückfluss eines Mediums zu verhindern. Es lässt die Strömung nur in eine Richtung durch und schließt automatisch, sobald das Medium zurückdrücken würde – etwa nach dem Abschalten einer Pumpe oder eines Kompressors.
- Was bewirkt ein Rückschlagventil? Es hält den Druck im System, verhindert den Leerlauf nach Pumpenstopp und schützt vor unbeabsichtigter Druckentlastung bei Wartungsarbeiten. In der Trinkwasserinstallation verhindert es (mit DVGW-Zulassung) das Rückfließen belasteten Wassers in die Frischwasserleitung.
- Wo muss ein Rückschlagventil eingebaut werden? Dort, wo Rückfluss schaden würde: am Pumpenausgang, im Kompressornetz, in Druckgasanlagen und in hydraulischen Entlastungs- und Lasthalteschaltungen. Der Pfeil auf dem Gehäuse muss in Strömungsrichtung zeigen.
- Wie merkt man, ob ein Rückschlagventil kaputt ist? Am auftretenden Rückfluss: Die Pumpe läuft nach dem Abschalten leer, der Netzdruck fällt, oder das Medium strömt zurück. Ursache ist meist ein gealterter oder verschlissener Dichtring. Dann wird das Ventil getauscht, da Innenteile selten einzeln erhältlich sind.
- Messing oder Edelstahl? Messing für Brauchwasser, Druckluft und neutrale Medien. Edelstahl 1.4301 (V2A) bei Feuchte, Lebensmittelkontakt oder Außenbereich, 1.4404 (V4A) bei Chlor, Säuren und Meerwasser. Für Trinkwasser gibt es Messingausführungen mit DVGW-Zulassung.
- Waagrecht oder senkrecht einbauen? Die meisten federbelasteten Rückschlagventile sind für beide Einbaulagen zugelassen. Eine federlose, schwerkraftgesteuerte Ausführung läuft nur senkrecht mit Fluss nach oben. Die zulässige Einbaulage steht im Datenblatt.
- Was ist der Unterschied zwischen Rückschlagventil und Rückschlagklappe? Das Rückschlagventil arbeitet mit federbelastetem Kegel oder Kugel – sicheres Schließen, eher kleinere Nennweiten. Die Rückschlagklappe nutzt eine schwenkbare Klappe – große Nennweiten, geringer Druckverlust. In Pumpen-Druckleitungen meist Klappe, in Steuerleitungen meist Ventil.
- Welche Marke führt HUG bei Rückschlagventilen? HUG führt Rückschlagventile von RIEGLER – in Messing, vernickeltem Messing und Edelstahl 1.4301/1.4404, in Durchgangs- und Schrägsitzausführung, mit Gewinden G 1/4" bis G 1", Rp 1/4" bis Rp 1" und M5.
