Pressluft-Armaturen
Pressluft-Armaturen von LÜDECKE sind die Kupplungssysteme für Druckluft-Installationen – Schlauchstücke, Gewindestücke mit Innen- und Außengewinde, Abzweigstücke und Blindstücke in allen gängigen Nennweiten. HUG führt das LÜDECKE-Programm an Druckluftkupplungen und Schnellkupplungen für Werkstatt, Industrie und Sanitärbetrieb ab Lager.
Technische Infos
84 Artikel gefunden
Produktanzeige:
%

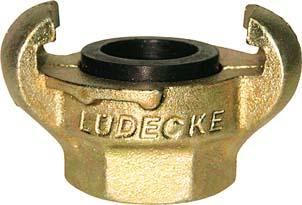

Lüdecke Gewindestück DIN 3489 Nennweite 20 mm IG 1 1/4 SW50
12,85 €*
16,06 €*
(19.99% gespart)
Abonnement
Eigenschaften: Mit NBR-Formdichtung, bis 95 °C, ölbeständigSicherungs-Doppelnokken verhindern selbsttätiges LösenUniversalkupplung, weltweit verwendetes SystemEinsatzbereiche: Pressluft, Pneumatik Zur Druckluftversorgung am Bau und in der IndustrieTechnische Daten: Klauenweite: einheitlich 42 mmMaterial: Temperguss verzinkt, gelb chromatiertBetriebsdruck: max. 10 barTemperaturbereich: -40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Aussengewindestück AD G 1" DN 17, mit Messingdichtung, für Klauenkupplung
13,60 €*
17,01 €*
(20.05% gespart)
Abonnement
Außengewindestücke Eigenschaften: • Leicht kuppelbar • Dichtungen können sich nicht selbsttätig lösen • Kupplung mit Gummidichtung als Gegenkupplung erforderlich Beständigkeit: • Schlauchring ölbeständig Einsatzbereiche: • Zur Druckluftversorgung am Bau und in der Industrie, u. a. direkt am Kompressor oder Werkzeug Technische Daten: Klauenweite: einheitlich 42 mm Material: Temperguss verzinkt, gelb chromatiert Dichtung: Messing Halteschraube: verzinkt Betriebsdruck: max. 10 bar Temperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Lüdecke Gewindestück »TG« DIN 3489 Nennweite 15 mm IG 3/8, SW22
Ab
6,83 €*
Abonnement
Das Gewindestück »TG« mit Innengewinde und NBR-Dichtung und Sechskant. Die Sicherungs-Doppelnoppen verhindern selbsttätiges Lösen. Sie ist aus Temperguss (»TG«) EN-GJMW-400-5 (EN-JM1030) nach DIN EN 1562, verzinkt und gelb chromatiert. Der Klauenabstand ist einheitlich 42 mm. Kombinationen sind untereinander möglich, auch mit Temperguss-Saug-/Hochdruckkupplungen »TG-SH«. Der Betriebsdruck liegt bei max. 10 bar. Der Temperatureinsatzbereich ist zwischen ca. –5 °C und +100 °C. Serienmäßig ist das Schlauchstück »TG« mit einem NBR-Formdichtring ausgestattet. NBR lässt einen Temperaturbereich von ca. –10 °C bis +90 °C zu. Optional kann ein OHASIL-Formdichtring angeboten werden, hier liegt der Temperaturbereich zwischen ca. –40 °C und +200 °C. OHASIL ist dampfbeständig. Temperguss-Kupplungen werden zur sicheren Druckluftversorgung am Bau und in der Industrie eingesetzt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Lüdecke Schlauchklemmen AD 22-29 mm, NW 13 mm 1/2, nach DIN 20039B
Ab
4,75 €*
Abonnement
Schlauchklemme nach DIN 20039 A Eigenschaften: 2-teiligmit losen Zungen und Sicherungsklauen Technische Daten: Material: Temperguss, verzinktBetriebsdruck: max.16/25 bar Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Schlauchstück ID 15 mm 5/8 DN 11 DIN 3489, mit Messingdichtung
16,38 €*
20,48 €*
(20.02% gespart)
Abonnement
Eigenschaften:Leicht kuppelbarDichtungen können sich nicht selbsttätig lösenKupplung mit Gummidichtung als Gegenkupplung erforderlichBeständigkeit:Schlauchring ölbeständigEinsatzbereiche: Zur Druckluftversorgung am Bau und in der Industrie, u. a. direkt am Kompressor oder Werkzeug Technische Daten:Klauenweite: einheitlich 42 mmMaterial: Temperguss verzinkt, gelb chromatiert Dichtung: Messing Halteschraube: verzinktBetriebsdruck: max. 10 barTemperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Lüdecke Klauen-Schlauchkupplung »TG« Nennweite 19 mm 3/4, DIN 3489
Ab
5,20 €*
Abonnement
Eigenschaften: Mit NBR-Formdichtung, bis 95 °C, ölbeständigSicherungs-Doppelnokken verhindern selbsttätiges LösenUniversalkupplung, weltweit verwendetes SystemEinsatzbereiche: Pressluft, Pneumatik Zur Druckluftversorgung am Bau und in der IndustrieTechnische Daten: Klauenweite: einheitlich 42 mmMaterial: Temperguss verzinkt, gelb chromatiertBetriebsdruck: max. 10 barTemperaturbereich: –40 °C bis +95 °Cgemäß DIN 3489 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Innengewindestück drehbar NW 17 mm G 1/2
16,57 €*
20,72 €*
(20.03% gespart)
Abonnement
Innengewindestück, drehbar Eigenschaften: • Kupplungen um 360° drehbar • Sicherungs-Doppelnocken verhindern selbsttätiges Lösen • Abdichtung erfolgt durch zwei O-Ringe • Mit NBR-Dichtring • Zuverlässig dicht durch bearbeiteten Dichtungssitz Einsatzbereiche: • Pressluft- und Druckversorgung im Bau und in der Industrie Technische Daten: Material: Kopf aus Temperguss; Tülle aus Stahl gedreht mit spezieller Kontur, verzinkt und gelb passiviert Betriebsdruck: max. 16 bar Temperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Schlauchstück mit Sicherungsbund, drehbar DN 19
21,77 €*
27,22 €*
(20.02% gespart)
Abonnement
Schlauchstück mit Sicherungsbund, drehbar Eigenschaften: • Kupplungen um 360° drehbar • Sicherungs-Doppelnocken verhindern selbsttätiges Lösen • Abdichtung erfolgt durch zwei O-Ringe • Mit NBR-Dichtring • Zuverlässig dicht durch bearbeiteten Dichtungssitz Einsatzbereiche: • Pressluft- und Druckversorgung im Bau und in der Industrie Technische Daten: Material: Kopf aus Temperguss; Tülle aus Stahl gedreht mit spezieller Kontur, verzinkt und gelb passiviert Betriebsdruck: max. 16 bar Temperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Schlauchstücke ID 25mm 1 Zoll, DN 19
11,54 €*
14,42 €*
(19.97% gespart)
Abonnement
Eigenschaften:Leicht kuppelbarDichtungen können sich nicht selbsttätig lösenKupplung mit Gummidichtung als Gegenkupplung erforderlichBeständigkeit:Schlauchring ölbeständigEinsatzbereiche: Zur Druckluftversorgung am Bau und in der Industrie, u. a. direkt am Kompressor oder Werkzeug Technische Daten:Klauenweite: einheitlich 42 mmMaterial: Temperguss verzinkt, gelb chromatiert Dichtung: Messing Halteschraube: verzinktBetriebsdruck: max. 10 barTemperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Lüdecke Gewindestück »TG« DIN 3489 Nennweite 20 mm IG 3/4, SW32
Ab
5,67 €*
Abonnement
Das Gewindestück »TG« mit Innengewinde und NBR-Dichtung und Sechskant. Die Sicherungs-Doppelnoppen verhindern selbsttätiges Lösen. Sie ist aus Temperguss (»TG«) EN-GJMW-400-5 (EN-JM1030) nach DIN EN 1562, verzinkt und gelb chromatiert. Der Klauenabstand ist einheitlich 42 mm. Kombinationen sind untereinander möglich, auch mit Temperguss-Saug-/Hochdruckkupplungen »TG-SH«. Der Betriebsdruck liegt bei max. 10 bar. Der Temperatureinsatzbereich ist zwischen ca. –5 °C und +100 °C. Serienmäßig ist das Schlauchstück »TG« mit einem NBR-Formdichtring ausgestattet. NBR lässt einen Temperaturbereich von ca. –10 °C bis +90 °C zu. Optional kann ein OHASIL-Formdichtring angeboten werden, hier liegt der Temperaturbereich zwischen ca. –40 °C und +200 °C. OHASIL ist dampfbeständig. Temperguss-Kupplungen werden zur sicheren Druckluftversorgung am Bau und in der Industrie eingesetzt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke PL-Gewindestück IG, 1 für Klauenkupplung mit Messingdichtung
14,38 €*
17,98 €*
(20.02% gespart)
Abonnement
Eigenschaften: Leicht kuppelbarDichtungen können sich nicht selbsttätig lösenKupplung mit Gummidichtung als Gegenkupplung erforderlichBeständigkeit: Schlauchring ölbeständigEinsatzbereiche: Zur Druckluftversorgung am Bau und in der Industrie, u. a. direkt am Kompressor oder WerkzeugTechnische Daten: Klauenweite: einheitlich 42 mmMaterial: Temperguss verzinkt, gelb chromatiertDichtung: MessingHalteschraube: verzinktBetriebsdruck: max. 10 barTemperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Lüdecke Schlauchklemmen AD 28-32 mm, NW 19 mm 3/4, nach DIN 20039B
Ab
4,82 €*
Abonnement
Schlauchklemme nach DIN 20039 A Eigenschaften: 2-teiligmit losen Zungen und Sicherungsklauen Technische Daten: Material: Temperguss, verzinktBetriebsdruck: max.16/25 bar Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Inhalt im Überblick
Schlauch-, Gewinde-, Abzweig- und Blindstücke
Schlauchstücke verbinden direkt mit dem Druckluftschlauch, Gewindestücke (IG/AG) schließen an Rohrgewinde an, Abzweigstücke verteilen die Druckluft, Blindstücke verschließen ungenutzte Kupplungen.
Das Programm gliedert sich in die wichtigsten Kupplungsbauteile:| Bauteil | Funktion |
|---|---|
| Schlauchstücke | Schnellkupplungen mit Schlauchanschluss zum Druckluftschlauch |
| Gewindestücke IG | Innengewinde als Gegenstück zu Außengewinde-Leitungen |
| Gewindestücke AG | Außengewinde zum Einschrauben in Rohrgewinde und Armaturen |
| Abzweigstücke (T/Y) | Verteilung der Druckluft an mehrere Entnahmestellen |
| Blindstücke | Verschluss ungenutzter Kupplungen gegen Schmutz und Druckverlust |
LÜDECKE-Kupplungssysteme
LÜDECKE ist der deutsche Spezialist für Druckluft-Kupplungssysteme. Innerhalb einer Baureihe sind die Kupplungen austauschbar, verschiedene Baureihen aber nicht untereinander kuppelbar. Die Werkstoffe sind vernickeltes Messing und vernickelter Stahl.
LÜDECKE steht für ein durchgängiges, kompatibles Kupplungssystem:- Deutscher Hersteller: spezialisiert auf hochwertige Kupplungssysteme für Druckluft- und Industrieanwendungen.
- Einheitliche Nennweiten: alle Kupplungen einer Baureihe folgen demselben Standard – austauschbar innerhalb der Baureihe.
- Werkstoffe: vernickeltes Messing (Standard) und vernickelter Stahl – korrosionsbeständig und langlebig.
Gewindegrößen
Die Standardgewinde im Pressluftbereich sind G 1/4, G 3/8 und G 1/2, je nach Modell auch G 1/8 und G 3/4. Die Auswahl richtet sich nach dem Anschlussgewinde an Werkzeug und Leitung.
Die gängigen Gewindegrößen nach Luftbedarf:- G 1/8 und G 1/4: kleine Werkzeuge bis etwa 200 l/min – Ausblaspistole, Nietzange.
- G 3/8: Standard-Werkzeuge bis etwa 600 l/min – Schlagschrauber, Lackierpistole.
- G 1/2 und G 3/4: Großwerkzeuge, Sandstrahler und Hauptleitungen.
Auswahl und Anwendung
Kupplungssystem (Baureihe), Nennweite und Werkstoff bestimmen die Wahl. Eingesetzt werden Pressluft-Armaturen in Ringleitungen, an Druckluftwerkzeugen, an Prüfanschlüssen und in der mobilen Baustellenversorgung.
Bei der Auswahl zählen das Kupplungssystem (innerhalb der vorhandenen Baureihe bleiben), die Nennweite (passend zum Luftbedarf) und der Werkstoff (Messing als Standard, Stahl bei mechanischer Beanspruchung). Typische Anwendungen sind Druckluft-Ringleitungen in Werkstatt und Industriehalle, Verteilungen an Druckluftwerkzeugen, Wartungs- und Prüfanschlüsse sowie die mobile Druckluftversorgung auf Baustellen. Die flexible Zuleitung liefert der Druckluftschlauch, die Druckluft-Leitungsverbinder für jede Anschlusssituation die Kategorie Leitungsverbinder. Ein häufiger Begleiter der Pressluft-Armaturen ist die Wartungseinheit (Filter-Regler-Öler): Sie reinigt die Druckluft von Kondensat und Schmutz, hält den Arbeitsdruck konstant und versorgt pneumatische Werkzeuge bei Bedarf mit Öl. Für die Sicherheit beim Abkuppeln sorgen entlüftende Sicherheitskupplungen, die den Schlauch vor dem Trennen drucklos schalten – das verhindert das gefährliche Peitschen des Schlauchs unter Restdruck und schützt den Bediener beim Werkzeugwechsel an der Druckluftleitung.FAQ zu Pressluft-Armaturen
- Was sind Pressluft-Armaturen? Pressluft-Armaturen sind die Kupplungs- und Verbindungselemente einer Druckluft-Installation: Schnellkupplungen (Schlauch- und Gewindestücke), Abzweigstücke zur Verteilung und Blindstücke zum Verschließen. Sie verbinden Schläuche, Rohre, Werkzeuge und Verteiler zu einem dichten, schnell trennbaren Druckluftnetz.
- Welches LÜDECKE-System passt zu meiner Installation? LÜDECKE bietet mehrere parallele Baureihen (etwa ESI, ESH, MODY), die untereinander nicht kuppelbar sind. Vor dem Nachbestellen auf eine vorhandene Kupplung schauen – dort ist das System eingeprägt. Beim Neuaufbau das System wählen, das dauerhaft gehalten werden soll; Mischen führt zu Inkompatibilität.
- Welche Nennweite für meinen Druckluftbedarf? G 1/4 für kleine Werkzeuge bis 200 l/min (Ausblaspistole, Nietzange), G 3/8 für Standard-Werkzeuge bis 600 l/min (Schlagschrauber, Lackierpistole), G 1/2 für Großwerkzeuge und Sandstrahler. Lieber einen Hauch größer als zu klein, sonst entsteht Druckverlust an der Engstelle.
- Was ist der Unterschied zwischen Stecknippel und Kupplung? Die Kupplung ist das Teil mit Lösehebel oder Schiebering, der Nippel das eingesteckte Gegenstück. Standard: die Kupplung sitzt an der festen Leitung (Wand), der Nippel am beweglichen Teil (Schlauch oder Werkzeug). So bleibt der Druck immer in der festen Leitung, wenn das Werkzeug abgekuppelt wird.
- Messing oder Stahl vernickelt – welcher Werkstoff? Messing ist Standard – günstiger, ausreichend für die meisten Werkstattinstallationen und korrosionsfest gegen Kondenswasser. Stahl vernickelt nur bei mechanisch stark beanspruchten Anschlüssen (Baustelle, Schwerindustrie) oder wenn Schlagfestigkeit wichtig ist. Für Außen- und Hygienebereiche bietet LÜDECKE Edelstahl-Varianten.
- Wie viele Entnahmestellen kann ich an eine Ringleitung hängen? Praktisch begrenzt durch die Kompressor-Liefermenge und den Leitungsquerschnitt. Faustregel: Eine 1-Zoll-Ringleitung versorgt sechs bis acht gleichzeitig genutzte Entnahmestellen mit G 3/8. Mehr Entnahmestellen erfordern einen größeren Hauptleitungsquerschnitt, sonst fällt der Druck ab.
- Welche Marke führt HUG bei Pressluft-Armaturen? HUG führt das LÜDECKE-Pressluft-Armaturenprogramm – Schlauchstücke, IG- und AG-Gewindestücke, Abzweig- und Blindstücke in vernickeltem Messing und Stahl. LÜDECKE ist mit dem vollen Druckluftarmaturen-Sortiment in der eigenen Markenwelt vertreten.
Pressluft-Armaturen bei HUG – LÜDECKE ab Lager
HUG Technik und Sicherheit führt das LÜDECKE-Pressluft-Armaturenprogramm – Schlauchstücke, IG- und AG-Gewindestücke, Abzweigstücke und Blindstücke für professionelle Druckluftinstallationen. Passend dazu finden Sie im Sortiment:- Einstecktüllen und Stecknippel – als Schnellkupplungs-Gegenstücke.
- Druckluft-Leitungsverbinder – für jede Anschlusssituation im Leitungsnetz.
- Druckluftschläuche – EPDM- und TPU-Meterware als flexible Zuleitung.
