Einstecktüllen und Nippel
Einstecktüllen und Stecknippel sind die Gegenstücke zur Druckluft-Schnellkupplung – der Nippel wird in die Kupplung gesteckt und rastet automatisch ein. HUG führt über 140 Artikel von LÜDECKE, RIEGLER und CEJN mit Gewinde- und Tüllenanschlüssen in den Größen G 1/4 bis G 1/2 sowie Schlauchtüllen LW 6 bis LW 13 ab Lager.
Technische Infos
141 Artikel gefunden
Produktanzeige:
%
Schnellverschlusskupplung, Serie ES, NW7,2 LW 9
5,90 €*
6,21 €*
(4.99% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, mit Schlauchtülle, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 LW13
5,90 €*
6,21 €*
(4.99% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, mit Schlauchtülle, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 LW 6
5,90 €*
6,21 €*
(4.99% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, mit Schlauchtülle, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 G1/2 IG
6,04 €*
6,35 €*
(4.88% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, Innengewinde, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 G1/2 AG
6,12 €*
6,44 €*
(4.97% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, Außengewinde, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereic h: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 G1/4 AG
6,00 €*
6,32 €*
(5.06% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, Außengewinde, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 G1/4 IG
6,12 €*
6,44 €*
(4.97% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, Innengewinde, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 G3/8 IG
6,12 €*
6,44 €*
(4.97% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, Innengewinde, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Schnellverschlusskupplung, Serie ES, NW7,2 G3/8 AG
5,64 €*
5,94 €*
(5.05% gespart)
Abonnement
Schnellverschlusskupplung NW 7,2, Außengewinde, einseitig absperrend Eigenschaften: •Einseitig absperrende Einhand-Schnellverschlusskupplung •Robust •Volle Vakuumtauglichkeit trotz geringer Kuppelkraft •Geschlossene Verriegelungshülse verhindert Verschmutzen der Innenteile Technische Daten: Material: Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil: Messing MS 58 blank/vernickelt; Federn, Sprengring: Edelstahl 1.4310; Stifte: Edelstahl 1.4305; Dichtungen: Perbunan; Stecknippel: Messing MS 58 blank/vernickelt oder Stahl verzinkt und gelb passiviert (Chrom-VI-frei) Betriebsdruck: 35 bar Gewinde: ISO228/DIN 2999/DIN 13 Durchflussmenge: 1000 l/min Temperaturbereich: –20 °C bis +100 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Nippel für Kupplungen NW 7,2, Stahl, G 1/2 AG
Ab
3,64 €*
Abonnement
5 Varianten verfügbar
Nippel für Schwenk-Sicherheitskupplungen NW 7,2, Stahl, G 1/2 AG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Unverwechselbarer Nippel NW 6, ISO 6150 C, G 1/8 AG, grau
Ab
24,55 €*
Abonnement
8 Varianten verfügbar
Unverwechselbarer Nippel NW 6, ISO 6150 C, Edelstahl, 2-stufig, G 1/8 AG, grau, Betriebsdruck max. 25 bar, Temp. -15 °C bis 200 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

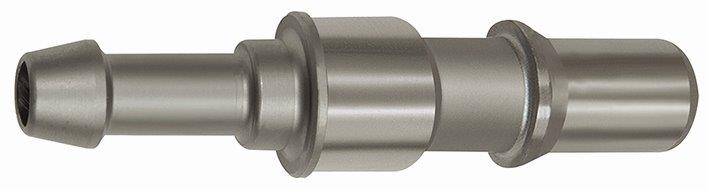

Einstecktülle für Kupplungen NW 8, ISO 6150 C, Edelstahl, Tülle LW 8
Ab
8,98 €*
Abonnement
4 Varianten verfügbar
Einstecktülle für Druckknopf-Sicherheitskupplungen NW 8, ISO 6150 C, Edelstahl, Tülle LW 8, max. 16 bar, Temp. -20 °C bis 200 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Nippel oder Tülle – der Unterschied
Der Einstecknippel hat hinten ein Gewinde für Werkzeug oder Leitung, die Einstecktülle stattdessen eine Schlauchtülle für den direkten Schlauchanschluss. Vorne sind beide identisch und rasten in dieselbe Schnellkupplung ein.
Nippel und Tülle unterscheiden sich nur im rückwärtigen Anschluss:- Einstecknippel: das Gegenstück zur Schnellverschlusskupplung – wird in die Kupplungsmuffe gesteckt und rastet über Kugeln ein. Hinten ein Gewindeanschluss (Außen- oder Innengewinde) für Werkzeug oder Leitung.
- Einstecktülle: dieselbe Steckgeometrie vorne, hinten aber eine Schlauchtülle statt Gewinde – für den direkten Anschluss eines Druckluftschlauchs, gesichert mit einer Schlauchschelle.
Gewindegrößen und Schlauchtüllen
Gewindeseitig sind G 1/4 (klein), G 3/8 (Industriestandard) und G 1/2 (Schwerlast) üblich, jeweils als Außen- oder Innengewinde. Schlauchseitig kommen die lichten Weiten LW 6, LW 9 und LW 13 zum Einsatz.
Die Gewindegröße richtet sich nach Werkzeug und Durchfluss:- G 1/4: kleinste Standardgröße – Hobbywerkstatt und kleine Druckluftwerkzeuge.
- G 3/8: mittlere Größe – Industriestandard für Schlagschrauber und Kleinkompressoren.
- G 1/2: größte Standardgröße – Schwerlast-Werkzeuge und Großkompressoren mit hohem Durchfluss.
Nennweiten und Kompatibilität
Die Nennweite (NW/DN) muss zwischen Nippel und Kupplung zusammenpassen. NW 7,2 ist der deutsche Industriestandard, NW 5 für Kleinanwendungen, NW 10 für hohen Luftbedarf – ein NW-7,2-Nippel passt nicht in eine NW-5-Kupplung.
Einstecknippel sind nach Nennweite genormt. Entscheidend ist, dass Nippel und Kupplung dieselbe Nennweite haben:- NW 5: kleine Nennweite für geringen Luftverbrauch.
- NW 7,2 (DN 7,2): der Industriestandard – die häufigste Nennweite in Werkstatt und Industrie.
- NW 10 (DN 10): Großnennweite für hohen Luftbedarf.
Werkstoff-Auswahl
Vernickeltes Messing ist der Standard – korrosionsfest gegen Kondenswasser und mit glatter Steckfläche. Vernickelter Stahl ist härter und verschleißfester für den industriellen Dauereinsatz auf Baustelle und am Schlagschrauber.
Der Werkstoff entscheidet über Lebensdauer und Steckverhalten:- Messing vernickelt: der Standard – korrosionsfest gegen Kondenswasser, gute Gleiteigenschaften beim Stecken.
- Stahl vernickelt: härter und verschleißfester – für den industriellen Dauereinsatz mit hoher mechanischer Beanspruchung.
FAQ zu Einstecktüllen und Nippeln
- Welche Nennweite hat mein Druckluftsystem? NW 7,2 (auch DN 7,2 oder „Standard") ist der Industriestandard in Deutschland – die meisten Werkstatt-Kompressoren und Werkzeuge passen darauf. NW 5 für Kleinanwendungen, NW 10 für Großwerkzeuge mit hohem Luftbedarf. Im Zweifel auf die vorhandene Kupplung schauen: dort ist die Nennweite eingeprägt.
- Sind alle Schnellkupplungen untereinander kompatibel? Innerhalb derselben Nennweite und Norm sind die meisten Hersteller kompatibel. Vorsicht aber bei Spezialprofilen wie dem CEJN-Hochleistungssystem – die kuppeln nur untereinander. Am sichersten verwendet man alle Komponenten aus einem Herstellersystem.
- Wann brauche ich eine Schlauchtülle, wann ein Gewinde? Die Schlauchtülle, wenn der Nippel direkt auf einen Druckluftschlauch geht (mit Schlauchschelle). Das Gewinde (AG/IG), wenn der Nippel in eine feste Leitung, an ein Werkzeug oder einen Adapter eingeschraubt wird. Faustregel: Tülle am beweglichen Schlauchende, Gewinde am Werkzeug oder festen Anschluss.
- Was bedeutet AG und IG beim Nippel? AG ist das Außengewinde an der Rückseite des Nippels, IG das Innengewinde. Ein Nippel mit AG schraubt man in ein Innengewinde am Werkzeug; einen Nippel mit IG auf ein Außengewinde der Leitung. Vor der Bestellung prüfen, welches Gegenstück die Anschlussstelle hat.
- Messing oder vernickelter Stahl? Messing ist der Standard – korrosionsfest gegen Kondenswasser und mit glatter Oberfläche für leichtes Stecken. Vernickelter Stahl bei besonders harter Beanspruchung wie Baustelle oder Schlagschrauber-Dauereinsatz. Edelstahl nur für Außen- und Lebensmittelbereich.
- Wie verhindere ich, dass der Schlauch von der Tülle rutscht? Eine saubere Schlauchschelle in der richtigen Größe verwenden – nicht zu klein, nicht zu groß. Den Schlauch vor dem Aufstecken auf Tüllenlänge ablängen und kurz anfeuchten, damit er sauber sitzt. Bei dauerhaft hohem Druck über 12 bar zwei Schellen versetzt setzen.
- Passt ein Nippel von Hersteller A in eine Kupplung von Hersteller B? Bei gleicher Nennweite (z. B. NW 7,2) und Standardprofil in der Regel ja. Sobald ein Hersteller-Spezialprofil im Spiel ist, nicht mehr garantiert. Die Nennweite ist das wichtigste Kriterium – ohne Übereinstimmung rastet der Nippel nicht sicher ein.
- Welche Marken führt HUG bei Einstecktüllen und Nippeln? HUG führt über 140 Artikel von LÜDECKE, RIEGLER und CEJN – alle gängigen Gewinde- und Tüllenanschlüsse in vernickeltem Messing und vernickeltem Stahl, in den Nennweiten NW 5, NW 7,2 und NW 10.
Einstecktüllen und Nippel bei HUG – Druckluft-Anschlusstechnik ab Lager
HUG Technik und Sicherheit führt über 140 Artikel an Einstecktüllen und Stecknippeln von LÜDECKE, RIEGLER und CEJN – alle gängigen Gewinde- und Tüllenanschlüsse in Messing- und Stahl-Nickelausführung. Passend dazu finden Sie im Sortiment:- Schnellverschlusskupplungen – das einrastende Gegenstück zum Stecknippel.
- Leitungsverbinder – für die feste Verrohrung der Druckluftleitung.
- Pressluftschläuche – die flexible Leitung als Meterware.
