Levelmount® Maschinenfüße
Unsere Maschinenfüße erleichtern die Aufstellung sowie Nivellierung von Werkzeugmaschinen und Pressen.
Außerdem haben sie sich in der Quellenisolierung bewährt.
Mehr anzeigen
Technische Infos
3 Artikel gefunden
Produktanzeige:
EFFBE Levelmount® Isolierplatte Typ EPA
Ab
20,66 €*
Abonnement
2 Varianten verfügbar

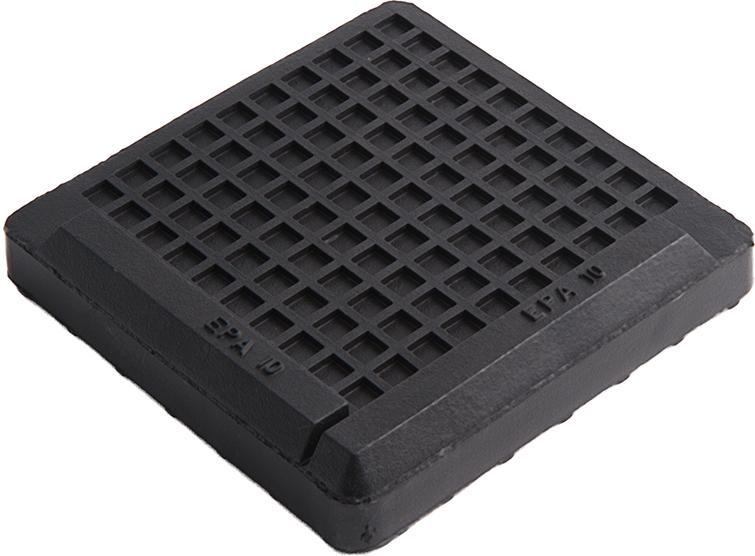

LEVEL MOUNT® Maschinenlagerung, Typ EPA Eigenschaften: • Rutschfest, Körperschalldämmung • Belastungsbereich von 50 daN bis 1500 daN • Eigenfrequenz > 15 Hz • Positionierung mit Anschlagstegen • Öl- und alterungsbeständig Einsatzbereiche: • Verankerungsfreie, rutschfeste Aufstellung von Maschinen und Geräten ohne Befestigungsmöglichkeit Material: • Elastomer-Formplatte aus NBR-Qualität mit hoher Elastizität
EFFBE Levelmount® Maschinenlagerung Typ KE 10 5/5, 115x115mm
Abonnement
LEVEL MOUNT® Maschinenlagerung Typ KE Eigenschaften: • Schlagzäh und hochbelastbar • Korrosions-, säure- und laugenbeständig • Mit hoher Elastizität • Öl- und alterungsbeständig • Temperaturbereich kurz –20 °C bis +80 °C • Die Verstellung erfolgt über einen Keil durch eine seitliche Stellschraube • Ohne Belag ist das Produkt noch erheblich höher belastbar Einsatzbereiche: • Maschinen ohne Befestigungsmöglichkeit • Maschinen, die eine besonders steife Aufstellung erfordern Material: • Elementenkörper aus Guss (Typ 10) bzw. aus Cermalan (Typ 40) • Elastomerkörper aus CR-Qualität • Stellschraubenqualität 8.8, verzinkt Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): EFFBE GmbH, Hanauer Landstraße 16, 63628 Bad Soden-Salmünster, Deutschland, E-Mail: info@effbe.de
Preis auf Anfrage
EFFBE Levelmount® Maschinenlagerung Typ LM
Ab
32,00 €*
Abonnement
5 Varianten verfügbar

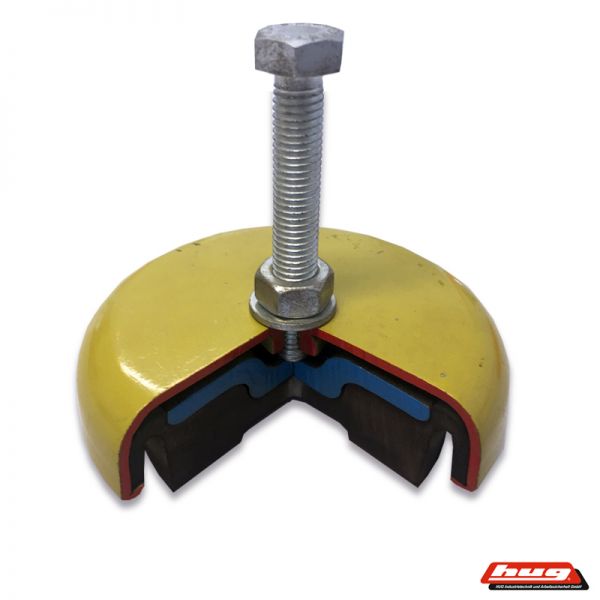

Durchmesser: 80 mm - Höhe: 25 mm - Gewinde: M10 - Schraubenlänge: 80 mm - Nivelierhöhe: 15 - Max. Maschinenfussdicke: 43 mm - Gewicht: 0,4 kg Max. Belastung pro Maschinenfuss: - Pressen (bis 100/Min): 450 kg - Drehmaschinen: 220 kg - Fräsmaschinen: 300 kg - Schleifmaschinen: 220 kg - Maschinen allgemein: 480 kg - Statische Höchstlast: 600 kg Eigenschaften: - Aktiv- und Passivlagerungen - Schwingungsisolierung - Stoßabsorbtion - Körperschalldämmung - verankerungsfreie Aufstellung - Eigenfrequenz (stat.) 6 Hz - 20 Hz, Feingewinde Werkstoffe: - Elastomerteil aus CR-Qualität - hohe Elastizität - öl- und alterungsbeständig - Außenkappe aus St W 23 oder GG - Metalloberfläche pulverbeschichtet - Druckplatte aus GGG - Schraube Qual. 8.8 verzinkt DIN ISO 961 (M1O/M12 DIN 933)
Inhalt im Überblick
Drei Levelmount-Varianten
Die Isolierplatte EPA7 (70×70 mm) dämpft bis 750 kg unter dem Fuß, die Maschinenlagerung KE 10 (115×115 mm) trägt Schwerlast mit großer Standfläche, der höhenverstellbare Stellfuß Typ LM (80×25 mm) nivelliert über Gewindestift in M10 bis M20.
HUG führt drei aufeinander abgestimmte Levelmount-Varianten von EFFBE:- Levelmount Isolierplatte EPA7 (70×70 mm): quadratische Elastomer-Dämpferplatte für 750 kg – wird unter den Maschinenfuß gelegt, dämpft Vibrationen und schützt den Boden.
- Levelmount Maschinenlagerung KE 10 (115×115 mm): größere Schwerlast-Lagerung für Anlagen mit hoher Standfläche.
- Levelmount Stellfuß Typ LM (80×25 mm): kompakter höhenverstellbarer Maschinenfuß mit Gewindestift in M10, M12, M16×1,5 und M20×1,5.
Höhenverstellung und Nivellierung
Höhenverstellbare Maschinenfüße sind Pflicht, sobald der Hallenboden nicht perfekt waagerecht ist – also praktisch immer. Über den Gewindestift wird jeder Fuß einzeln nachjustiert, das verteilt die Last gleichmäßig und verhindert Verspannungen.
Die Nivellierfunktion löst gleich mehrere Probleme:- Nivellierung über Gewindestift: Jeder Maschinenfuß wird über das M10- bis M20-Gewinde einzeln in der Höhe verstellt.
- Lastverteilung: Eine ungleich aufgesetzte Maschine lastet sonst nur auf zwei oder drei Füßen – die Nivellierung sorgt für gleichmäßige Auflage.
- Gerade Wellen: Bei Maschinen mit langen Wellen verhindert die exakte Nivellierung Verspannungen im Antriebsstrang.
Schwingungsdämpfung
Die Elastomer-Dämpferplatte entkoppelt die Maschine vom Boden – das reduziert Körperschall und Lärm, schützt benachbarte Präzisionsanlagen vor Vibration und verteilt die Last großflächig auf den Hallenboden.
Motoren, Getriebe, Pumpen und Pressen erzeugen im Betrieb Vibrationen. Die Schwingungsdämpfung der Maschinenfüße bringt vier Vorteile:- Vibrationsentkopplung: NBR- oder CR-Elastomer absorbiert die Schwingungen, bevor sie sich in den Hallenboden ausbreiten.
- Lärmreduktion: Der Körperschall wird unterbrochen – die Maschine läuft leiser, Nachbarräume werden geschont.
- Schutz benachbarter Anlagen: Die Vibration einer Presse kann hochpräzise Messmaschinen stören – die Dämpfung verhindert das.
- Bodenschutz: Dämpferplatten verteilen die Last großflächig und beugen Rissen im Hallenboden vor.
Gewindegrößen und Werkstoff
Die Gewindegröße folgt der Maschinenlast: M10 bis 200 kg pro Fuß, M12 als häufigster Standard, M16×1,5 und M20×1,5 für Schwerlast. Der Werkstoff ist pulverbeschichteter Guss, im Feucht- und Hygienebereich Edelstahl.
Die Gewindegröße richtet sich nach der Last pro Fuß:| Gewinde | Einsatz |
|---|---|
| M10 | kleinere Maschinen bis ca. 200 kg pro Fuß |
| M12 | mittlere Maschinen – der häufigste Standard |
| M16×1,5 | schwere Maschinen mit Bauraum für stärkere Gewinde |
| M20×1,5 | Schwerlast bis zur Belastungsgrenze des Levelmount LM |
FAQ zu Maschinenfüßen
- Was ist ein Maschinenfuß? Ein Maschinenfuß – auch Stellfuß oder Nivellierfuß – ist das höhenverstellbare Auflageelement, mit dem eine Maschine waagerecht aufgestellt und vom Boden schwingungsentkoppelt wird. Er besteht aus einem Gewindestift zur Höhenverstellung und einer Elastomer-Dämpferplatte, die Vibrationen absorbiert und den Boden schützt.
- Welche Levelmount-Variante brauche ich? Die Isolierplatte EPA7 (70×70 mm) wird unter einen vorhandenen Fuß gelegt und dämpft bis 750 kg. Die Maschinenlagerung KE 10 (115×115 mm) ist die Schwerlast-Lösung mit großer Standfläche. Der Stellfuß Typ LM ist der eigentliche höhenverstellbare Maschinenfuß mit Gewindestift – für die Nivellierung der Maschine.
- Welche Gewindegröße – M10, M12, M16 oder M20? Nach Last pro Fuß: M10 für kleinere Maschinen bis etwa 200 kg, M12 als häufigster Standard für mittlere Maschinen, M16×1,5 für schwere Maschinen, M20×1,5 für Schwerlast bis zur Belastungsgrenze. Die Last auf die Anzahl der Füße aufteilen und einen Sicherheitsfaktor einplanen.
- Warum müssen Maschinenfüße höhenverstellbar sein? Weil Hallenböden praktisch nie perfekt waagerecht sind. Ohne Nivellierung lastet die Maschine nur auf zwei oder drei Füßen, steht instabil und verspannt sich. Höhenverstellbare Füße werden einzeln nachjustiert, bis die Maschine satt und waagerecht auf allen Füßen steht – das verteilt die Last und schützt Lager und Wellen.
- Warum brauche ich Schwingungsdämpfung? Maschinen mit Motoren, Pumpen oder Pressen erzeugen Vibrationen, die sich ungedämpft in den Boden und benachbarte Anlagen ausbreiten. Die Elastomer-Dämpferplatte entkoppelt die Maschine, reduziert Körperschall und Lärm und schützt empfindliche Präzisionsmaschinen in der Nachbarschaft. Zudem verteilt sie die Last und beugt Bodenrissen vor.
- Pulverbeschichteter Guss oder Edelstahl? Pulverbeschichteter Guss mit Korrosionsschutz reicht für die normale Hallenmontage in trockener Umgebung – das ist die Levelmount-Standardausführung. Bei Dauerfeuchte, Spritzwasser oder aggressiven Medien (Lebensmittelproduktion, Reinigungsanlagen) sind Edelstahl-Maschinenfüße die richtige Wahl, weil beschichteter Guss dort auf Dauer korrodiert.
- Welche Marke führt HUG bei Maschinenfüßen? HUG führt Levelmount-Maschinenfüße und -Maschinenlagerungen von EFFBE – höhenverstellbare Stellfüße in M10, M12, M16×1,5 und M20×1,5 sowie Isolierplatten und Schwerlast-Lagerungen bis 750 kg. Das volle Schwingungstechnik-Sortiment zeigt die EFFBE-Markenwelt.
Maschinenfüße bei HUG – EFFBE Levelmount ab Lager
HUG Technik und Sicherheit führt Levelmount-Maschinenfüße und -Maschinenlagerungen von EFFBE – höhenverstellbare Stellfüße in M10, M12, M16×1,5 und M20×1,5 sowie Isolierplatten und Schwerlast-Maschinenlagerungen bis 750 kg. Passend dazu finden Sie im Sortiment:- Gummiprofile – Elastomer-Dicht- und Kantenschutzprofile für Maschinengehäuse.
- Schmierfett – für die Wartung beweglicher Anbauteile.
- Schutzbrillen – Augenschutz nach EN 166 bei der Montage.
