Absperrarmaturen
Absperrarmaturen sind die Steuer- und Sicherheitsorgane in Rohrleitungssystemen – Kugelhahn, Absperrventil, Absperrklappe und Rückschlagventil öffnen, schließen und sichern Medienströme in Druckluft, Wasser, Hydraulik und Prozessanlagen. HUG führt 387 Absperrarmaturen von LÜDECKE, BEE und GEKA in allen gängigen Nennweiten und Werkstoffen ab Lager.
Technische Infos
364 Artikel gefunden
Produktanzeige:
%
Lüdecke Durchgangshahn IG3/4, AG3/4
44,51 €*
55,63 €*
(19.99% gespart)
Abonnement
Durchgangshahn Eigenschaften: SelbstdichtendKein DichtungsverschleißOhne Hebelanschlag und EntlüftungEinsatzbereiche: Für die Druckluftversorgung am Bau an Kompressoren, Schlauchleitungen und HämmernTechnische Daten: Material: Temperguss, verzinkt, gelb chromatiert, Messingküken, TempergusshebelBetriebsdruck: 10 barTemperaturbereich: –15 °C bis +80 °CSechskant-SW: 41 mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
BEE Kugelhahn Messing 1/4 IG/IG, mit Flügelgriff, PN 40
6,49 €*
6,83 €*
(4.98% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
GEKA® plus-Kugelhahn "Typ 3" IG x AG G 1" MS Ni
30,67 €*
38,34 €*
(20.01% gespart)
Abonnement
Eigenschaften: Innengewinde/AußengewindeVoller DurchgangMaterial: Gehäuse: Messing CW617N vernickeltKugel: Messing CW617N hartverchromt mit Dichtringen PTFESpindel: Messing CW614N mit Dichtringen PTFEHebel: Chromstahl, kunststoffumspritzt, rotTemperaturbereich: Wasser von ca. 0 °C bis +100 °CLuft von ca. –15 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
BEE Edelstahl-Kugelhahn 842 voller Durchgang, DN 6
30,47 €*
32,07 €*
(4.99% gespart)
Abonnement
Kugelhahn 842 aus Edelstahl• Zweiteiliges Gehäuse, verschraubt • Voller Durchfluss • Mit ausblassicheren Schaltwelle und einstellbarer Stopfbuchse (Stopfbuchsmutter muss in zeitlichen Abständen nachgezogen werden) • Innengewinde nach ISO 7/1 • Baulänge nach DIN 3202 M3 • Für Wasser, Öl, Druckluft, Kraftstoff, Lösungsmittel, Dampf, aggressive Medien, Lebensmittel, Getränke • Betriebsdruck: max. 64 bar • Temperaturbereich: 20 °C bis max. +180 °C (abhängig vom Betriebsdruck) Material: • Gehäuse: Edelstahl 1.4408 • Kugel: Edelstahl 1.4408 • Kugeldichtung: PTFE • Schaltwelle: Edelstahl 1.4401 • Schaltwellendichtung: PTFE • Griff: Edelstahl mit blauer Kunststoffummantelung Technische Daten: Gewinde: 1/4 Zoll DN: 6 mm Baulänge: 51,5 mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn Messing 1/4 IG/AG, mit Flügelgriff, PN 40
7,05 €*
7,43 €*
(5.11% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn 93500, 3/8 IG/IG PN30, mit Flügelgriff, Messing
4,84 €*
5,09 €*
(4.91% gespart)
Abonnement
Manueller Kugelhahn, mini, Innengewinde – Innengewinde Eigenschaften: •Gehäuse aus gezogenem Sechskant-Messingprofil, sandgestrahlt •Ausblassichere Schaltwelle mit O-Ring •Wartungsfrei •Betätigung mit Griff oder Gabelschlüssel Zulassung/Norm: •Innen-/Außengewinde nach DIN ISO 228/1 Einsatzbereiche: •Druckluft •Wasser •Kraftstoffe Technische Daten: Material: Gehäuse und Kugel: Messing verchromt, Schaltwelle: Messing, Kugeldichtung: PTFE, Spindeldichtung: O-Ring = Viton®, Griff: Nylon, schwarz Temperaturbereich: –20 °C bis +90 °C (abhängig vom Betriebsdruck) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
Lüdecke Doppelhahn DIN 3487 IG1, AG3/4, ohne Kupplung
73,20 €*
91,50 €*
(20% gespart)
Abonnement
Doppelhahn DIN 3487 Eigenschaften: SelbstdichtendKein DichtungsverschleißEinsatzbereiche: Für die Druckluftversorgung am Bau an Kompressoren, Schlauchleitungen und HämmernTechnische Daten: Material: Temperguss, verzinkt, gelb chromatiert, Messingküken, TempergusshebelBetriebsdruck: 10 barTemperaturbereich: –15 °C bis +80 °C Eigenschaften: Mit Hebelanschlag und Entlüftungohne Kupplung Technische Daten: Klauenweite: 42 mmSechskant-SW: 41 mmNennweite: 17 mmAusführung: ohne Kupplung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
BEE Kugelhahn 93500, 1/4 IG/IG PN30, mit Flügelgriff, Messing
5,38 €*
5,66 €*
(4.95% gespart)
Abonnement
Manueller Kugelhahn, mini, Innengewinde – Innengewinde Eigenschaften: •Gehäuse aus gezogenem Sechskant-Messingprofil, sandgestrahlt •Ausblassichere Schaltwelle mit O-Ring •Wartungsfrei •Betätigung mit Griff oder Gabelschlüssel Zulassung/Norm: •Innen-/Außengewinde nach DIN ISO 228/1 Einsatzbereiche: •Druckluft •Wasser •Kraftstoffe Technische Daten: Material: Gehäuse und Kugel: Messing verchromt, Schaltwelle: Messing, Kugeldichtung: PTFE, Spindeldichtung: O-Ring = Viton®, Griff: Nylon, schwarz Temperaturbereich: –20 °C bis +90 °C (abhängig vom Betriebsdruck) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
GEKA® plus-Kugelhahn "Typ 3" 2 x IG G 3/4" MS Ni
16,06 €*
20,08 €*
(20.02% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °Cbis +150 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
GEKA® plus-Kugelhahn "Typ 3" 2 x IG G 3/8" MS Ni
10,20 €*
12,74 €*
(19.94% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °C bis +150 °C. Besonderer Hinweis: Der Betriebsdruck ist abhängig von der Betriebstemperatur. Die Angaben sind nur Richtwerte. Es gibt daher keinen Anspruch auf absolute Verbindlichkeit und keine Garantieübernahme. Abweichungen für Maße und technische Daten sind unter Vorbehalt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

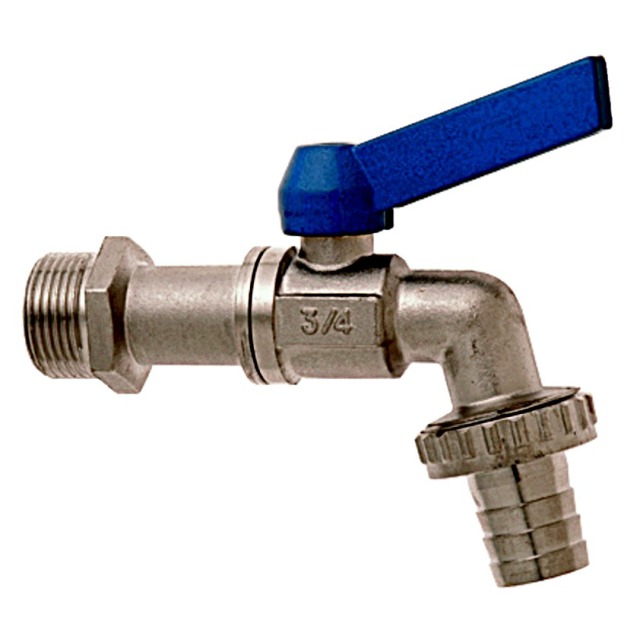

GEKA®-Kugelauslaufventil 3/4" MS Ni m. blauem Griff
16,29 €*
20,36 €*
(19.99% gespart)
Abonnement
Das GEKA®-Kugelauslaufventile Messing vernickelt weist gegenüber den konventionellen Auslaufventilen Vorteile auf. Die bei den Auslaufventilen bekannten Undichtigkeiten (Gummidichtscheibe Ventiloberteil) treten bei Kugel-Auslaufventilen nahezu nicht auf. Kugel-Auslaufventile garantieren im geöffneten Zustand einen freien Wasserdurchgang, während bei Auslaufventilen die Ventildichtungsscheibe auch bei voller Öffnung negativ in den Volumenstrom eingreift. Das Gehäuse besteht aus Messing CW617N vernickelt, die Kugel aus Messing CW614N, der Hebel aus Aluminium blau lackiert und die Schlauchverschraubung aus Messing vernickelt. Eine Kugel mit Dichtringen aus PTFE, eine Spindel mit zwei O-Ringen aus NBR und eine Schlauchverschraubung mit Flachdichtring NBR und Kunststoffeinsatz sorgen für nötige Dichtigkeit. Der Betriebsdruck liegt bei 15 bar. Die Betriebstemperatur ist bei Wasser von 0 °C bis +80 °C, bei Luft von –15 °C bis +110 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%

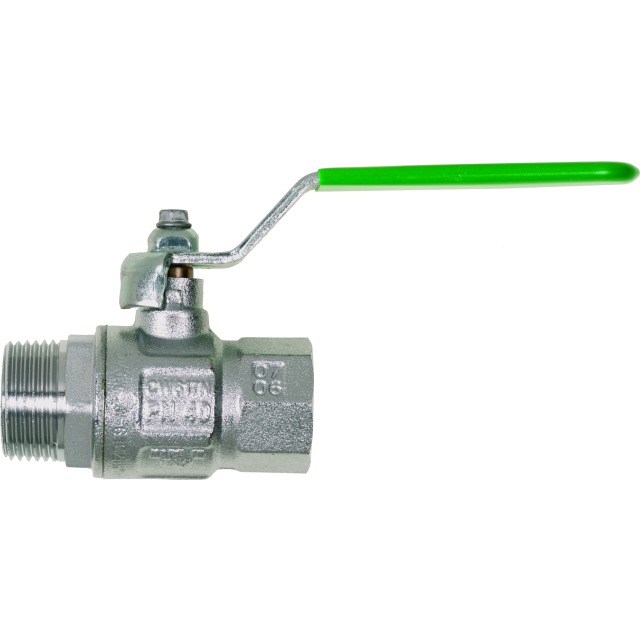

BEE Kugelhahn mit Hebelgriff, Messing, 3/4 IG/AG PN40
15,47 €*
16,28 €*
(4.98% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
Inhalt im Überblick
Die Armaturentypen im Überblick
Kurz: Jede Armatur hat ihre Aufgabe: Der Kugelhahn sperrt schnell, das Absperrventil reguliert fein, die Absperrklappe spart bei großen Nennweiten Platz, das Rückschlagventil verhindert Rückfluss, das Sicherheitsventil schützt vor Überdruck.
Absperrarmaturen gliedern sich nach Funktion und Absperrelement:- Kugelhähne – 90°-Drehhebel mit Kugel als Absperrelement, die meistverwendete Absperrarmatur: schnell und langlebig.

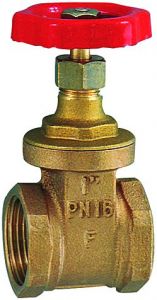

- Absperrventile – mit Spindel und Ventilteller, feiner regulierbar, Standard in Sanitär und Heizung.
- Absperrklappen – mit rotierender Klappe, kompakt und leicht für große Nennweiten.
- Rückschlagventile – verhindern Rückfluss automatisch, öffnen nur in Fließrichtung.
- Sicherheitsventile – öffnen bei Überdruck, Pflicht an Druckbehältern und Kompressoren.

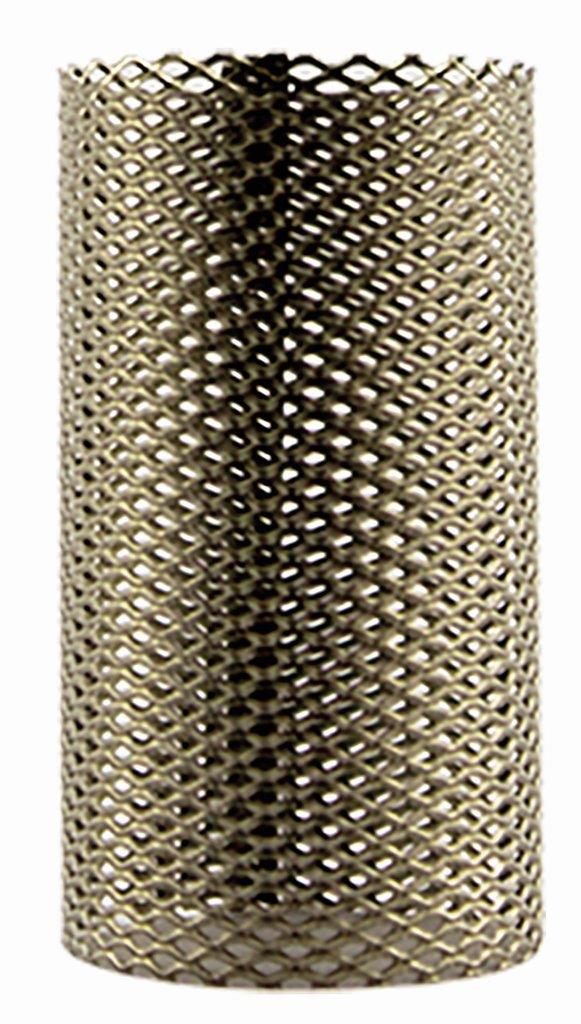

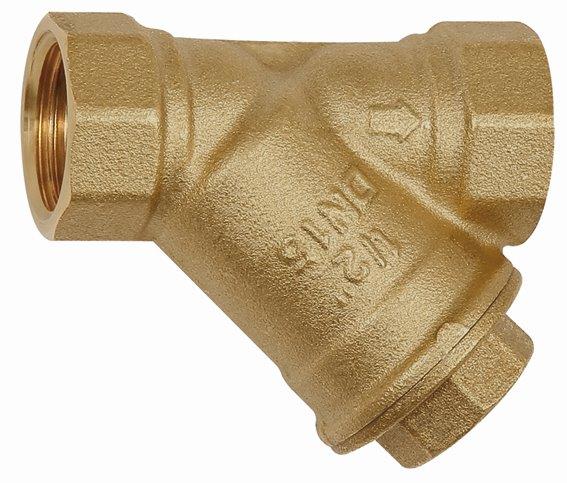

- Schmutzfänger – filtern Partikel, bevor sie nachgelagerte Armaturen beschädigen.
Kugelhahn oder Absperrventil?
Kurz: Der Kugelhahn sperrt mit einer Vierteldrehung schnell und vollständig – ideal für reines Auf/Zu. Das Absperrventil regelt über die Spindel feiner und ist dort besser, wo der Durchfluss mengengenau eingestellt werden muss.
Die beiden häufigsten Absperrarmaturen unterscheiden sich im Bedienprinzip:| Merkmal | Kugelhahn | Absperrventil |
|---|---|---|
| Bedienung | 90°-Drehung, schnell | Spindel, mehrere Umdrehungen |
| Regelbarkeit | Auf/Zu | fein drosselbar |
| Druckverlust offen | sehr gering | höher |
| Stärke bei | Industrie, Druckluft | Heizung, Sanitär, Dosierung |
Werkstoffe nach Medium
Kurz: Messing ist der Standard für Druckluft, Wasser und neutrale Medien. Edelstahl 1.4401 ist Pflicht bei aggressiven Medien, Lebensmitteln und Außenmontage. Verzinkter Stahl deckt Heizung und Sanitär ab.
Der Werkstoff richtet sich nach dem Medium:- Messing (vernickelt): der korrosionsfeste, wirtschaftliche Standard für Druckluft, Wasser und neutrale Medien.
- Edelstahl 1.4401: für aggressive Medien, Lebensmittel, Pharma und Hochtemperatur; bei chloridhaltigem Wasser (Schwimmbad, Meerwasser) Pflicht.
- Stahl verzinkt: Standard in Heizungs- und Sanitärsystemen.
Antriebsarten und Einsatz
Kurz: Armaturen werden manuell per Hebel oder automatisch über pneumatische oder elektrische Stellantriebe betätigt. Der Antrieb lohnt, wo häufig oder fernbedient geschaltet wird.
Je nach Automatisierungsgrad gibt es drei Betätigungsarten:- Handhebel: Standard und günstig für die lokale Bedienung.
- Pneumatischer Stellantrieb: für fernbedienbare, prozessautomatisierte Anwendungen mit Druckluftanschluss.
- Elektrischer Stellantrieb: für die Anbindung an SPS- und Feldbussteuerungen.
FAQ zu Absperrarmaturen
- Welche Absperrarmaturen gibt es? Die wichtigsten sind Kugelhahn (schnelles Auf/Zu), Absperrventil (feine Regelung), Absperrklappe (große Nennweiten), Rückschlagventil (Rückflussschutz) und Sicherheitsventil (Überdruckschutz). Dazu kommen Schmutzfänger, Schrägsitz- und Magnetventile für Sonderaufgaben.
- Kugelhahn oder Absperrventil – was ist besser? Der Kugelhahn ist schneller (90°-Drehung), günstiger und für reines Auf/Zu ideal. Das Absperrventil regelt feiner und ist besser drosselbar. Faustregel: Kugelhahn für Industrie und Druckluft, Ventil zum mengengenauen Einstellen des Durchflusses.
- Welcher Werkstoff für welches Medium? Messing für Druckluft, Wasser und neutrale Medien. Edelstahl 1.4401 bei aggressiven Medien, Lebensmitteln, Pharma und Außenmontage. Verzinkter Stahl für Heizung und Sanitär. Bei chloridhaltigem Wasser immer 1.4401 oder höherwertig.
- Was ist der Unterschied zwischen Rückschlagventil und Rückschlagklappe? Beide sperren Rückfluss. Das Rückschlagventil arbeitet mit federbelastetem Teller (kleinere Nennweiten, sicheres Schließen), die Rückschlagklappe mit schwenkbarer Klappe (große Nennweiten, geringer Druckverlust). In Pumpen-Druckleitungen meist Klappe, in Steuerleitungen meist Ventil.
- Brauche ich ein Sicherheitsventil am Kompressor? Ja. An Druckbehältern und Kompressoranlagen ist ein Sicherheitsventil nach Betriebssicherheitsverordnung vorgeschrieben. Der Ansprechdruck wird typisch 10 bis 15 % über dem Betriebsdruck gewählt; nach dem Auslösen wird das Ventil getauscht.
- Manueller oder elektrischer Stellantrieb? Der Handhebel reicht für die lokale Bedienung. Ein pneumatischer Antrieb lohnt, wenn Druckluft verfügbar ist und ferngesteuert wird, ein elektrischer bei Anbindung an eine SPS- oder Feldbussteuerung. Faustregel: Ab häufiger Betätigung lohnt der Antrieb.
- Was bedeutet die DVGW-Zulassung? Der DVGW zertifiziert Armaturen für Trinkwasser- und Gasinstallationen. Sie ist Pflicht für alle Armaturen in häuslichen Trinkwasser- und Gasleitungen, erkennbar am Prüfzeichen. Industrie-Armaturen ohne DVGW-Zulassung dürfen dort nicht verbaut werden.
- Welche Marken führt HUG bei Absperrarmaturen? HUG führt 387 Absperrarmaturen von LÜDECKE, BEE und GEKA – Kugelhähne, Absperrventile, Absperrklappen, Rückschlag- und Sicherheitsventile in Messing, Edelstahl und Stahl.
Absperrarmaturen bei HUG – 387 Armaturen ab Lager
HUG Technik und Sicherheit führt 387 Absperrarmaturen von LÜDECKE, BEE und GEKA – Kugelhähne, Absperrventile, Absperrklappen, Rückschlagventile und Sicherheitsventile in Messing, Edelstahl und Stahl, in allen gängigen Nennweiten. Passend dazu finden Sie im Sortiment:- Kugelhähne – die schnelle 90°-Absperrarmatur für Industrie und Wasser.
- Rückschlagventile – für den automatischen Rückflussschutz.
- Flansche – für Rohrleitungsanschlüsse jenseits des Gewindebereichs.
