Koaxialventile
Das Koaxialventil — auch Coaxialventil geschrieben — schaltet anders als jedes andere Ventil: Statt eines Kegels, der quer zur Strömung auf einen Sitz gepresst wird, bewegt sich ein Rohrkörper in der Strömungsachse selbst, also koaxial. Daraus ergibt sich sein wichtigster Vorteil: Es arbeitet weitgehend unabhängig vom Druck des Mediums. HUG Technik führt 11 Grundtypen in 59 Ausführungen von RIEGLER ab Lager — pneumatisch betätigte 2/2-Wege-Ventile in Messing vernickelt, von Rp 3/8 bis Rp 2.
Technische Infos
10 Artikel gefunden
Produktanzeige:
%
Koaxialventil, pneumat. bet. einfachwirkend NO, Messing vernickelt FKM, Rp 1 1/4
Ab
114,56 €*
Abonnement
7 Varianten verfügbar
Koaxialventil, pneumat. bet. einfachw. NO, MS vern. FKM, Betriebstemp. -20 °C bis 150 °C, Steuerdruck 4,2 - 8 bar, Rp 1 1/4, DN 32. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil, pneumat. bet. einfachwirkend NC, Messing vernickelt NBR, Rp 1 1/4
Ab
110,29 €*
Abonnement
7 Varianten verfügbar
Koaxialventil, pneumat. bet. einfachw. NC, MS vern. NBR, Betriebstemp. -20 °C bis 80 °C, Steuerdruck 4,2 - 8 bar, Rp 1 1/4, DN 32. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil, pneumat. bet. doppeltwirkend Messing vernickelt NBR, Rp 3/8
Ab
100,07 €*
Abonnement
7 Varianten verfügbar
Koaxialventil, pneumat. bet. doppeltw. MS vern. NBR, Betriebstemp. -20 °C bis 80 °C, Steuerdruck 3 - 8 bar, Rp 3/8, DN 10. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil pneumat. bet., doppeltwirkend, NC, Messing vernickelt,FKM, Rp 3/4
Ab
130,08 €*
Abonnement
2 Varianten verfügbar
Koaxialventil, pneumat. bet., doppeltw., NC, MS vern., FKM, Betriebstemp. -20 °C bis 150 °C, Steuerdruck 3 - 8 bar, Rp 3/4, DN 20. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil pneumat. bet., einfachwirkend NC, Messing vernickelt,FKM, Rp 11/2
Ab
235,17 €*
Abonnement
2 Varianten verfügbar
Koaxialventil, pneumat. bet., einfachw. NC, MS vern.,FKM,Betriebstemp.-20 °C bis 150 °C, Steuerdruck 4,2 - 8 bar, Rp 1 1/2, DN 40. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil, pneumat. bet. doppeltwirkend Messing vernickelt FKM, Rp 3/4
Ab
112,13 €*
Abonnement
7 Varianten verfügbar
Koaxialventil, pneumat. bet. doppeltw. MS vern. FKM, Betriebstemp. -20 °C bis 150 °C, Steuerdruck 3 - 8 bar, Rp 3/4, DN 20. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil, pneumat. bet. einfachwirkend NO, Messing vernickelt NBR, Rp 1/2
Ab
103,63 €*
Abonnement
7 Varianten verfügbar
Koaxialventil, pneumat. bet. einfachw. NO, MS vern. NBR, Betriebstemp. -20 °C bis 80 °C, Steuerdruck 4,2 - 8 bar, Rp 1/2, DN 15. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

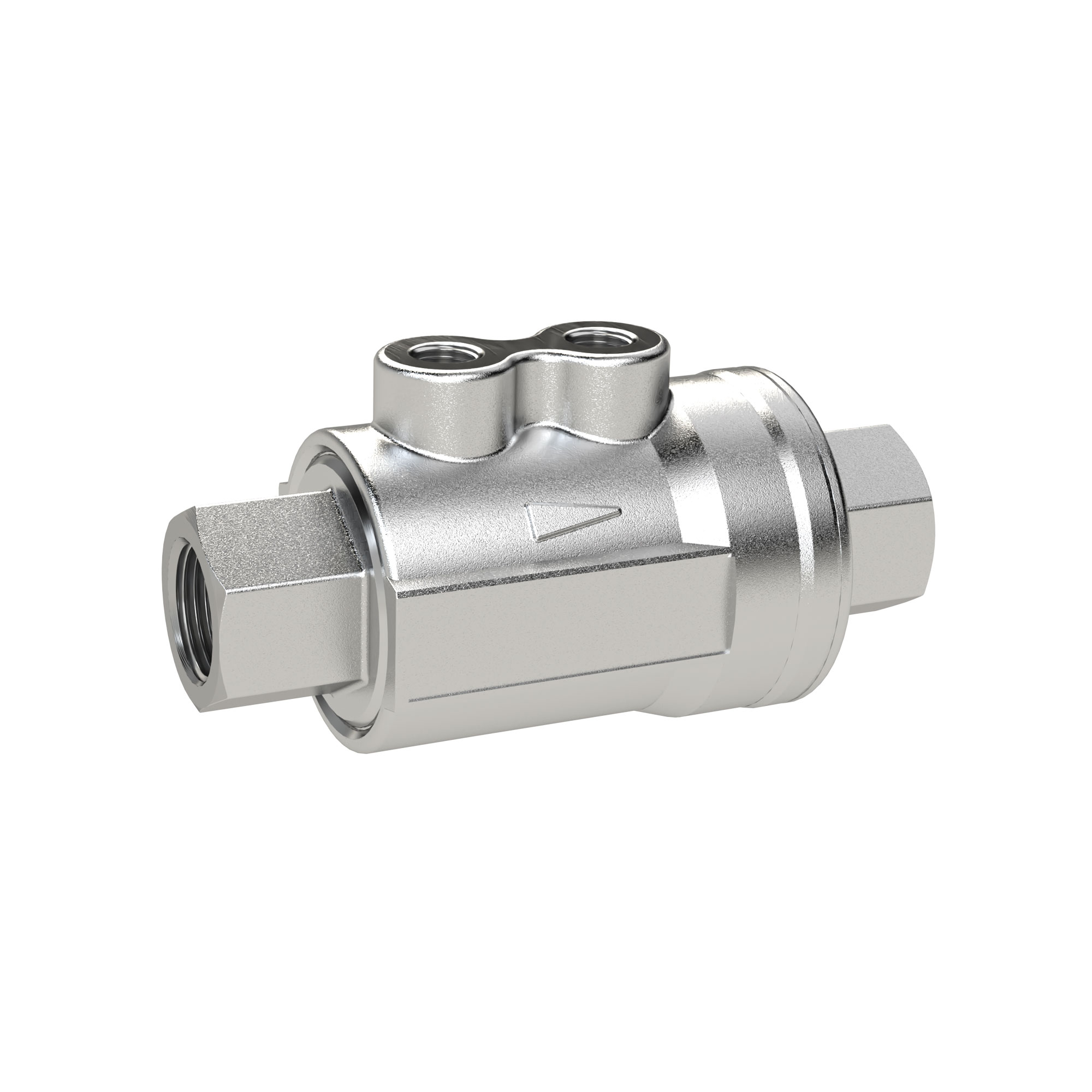

Koaxialventil, pneumat. bet. einfachwirkend NC, Messing vernickelt FKM, Rp 2
Ab
122,82 €*
Abonnement
7 Varianten verfügbar
Koaxialventil, pneumat. bet. einfachw. NC, MS vern. FKM, Betriebstemp. -20 °C bis 150 °C, Steuerdruck 4,2 - 8 bar, Rp 2, DN 50. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil, pneumat. bet., einfachwirkend, NO, Messing vernickelt, FKM, Rp 1
Ab
161,74 €*
Abonnement
2 Varianten verfügbar
Koaxialventil, pneumat. bet., einfachw. NO, MS vern., FKM, Betriebstemp. -20 °C bis 150 °C, Steuerdruck 4,2 - 8 bar, Rp 1, DN 25. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Koaxialventil, pneumat. bet., einfachwirkend NO, Messing vernickelt,NBR, Rp 1/2
113,18 €*
167,67 €*
(32.5% gespart)
Abonnement
Koaxialventil, pneumat. bet., einfachw. NO, MS vern., NBR, Betriebstemp. -20 °C bis 80 °C, Steuerdruck 4,2 - 8 bar, Rp 1/2, DN 15. 2/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau. Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb. Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste. Steuerung erfolgt mittels gefilterter Druckluft. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Das koaxiale Funktionsprinzip
Der Name beschreibt die Konstruktion: koaxial bedeutet „auf derselben Achse". Während bei einem Sitzventil der Ventilkegel senkrecht zur Strömungsrichtung bewegt wird, verschiebt sich beim Koaxialventil ein rohrförmiger Schaltkörper längs der Durchflussachse und gibt den Weg frei oder sperrt ihn. Der entscheidende Unterschied liegt in den Kräften. Beim klassischen Sitzventil drückt der Mediumdruck gegen den Kegel und wirkt der Schaltbewegung entgegen — je höher der Leitungsdruck, desto mehr Kraft ist zum Öffnen nötig. Beim koaxialen Schaltkörper wirkt der Mediumdruck dagegen weitgehend auf beiden Seiten gleich und hebt sich damit auf. Das Ventil schaltet deshalb über den gesamten Druckbereich mit nahezu gleichbleibender Kraft — und auch dann, wenn gar kein Druck anliegt. Genau darin liegt der praktische Unterschied zu vorgesteuerten Magnetventilen: Die brauchen einen Mindest-Differenzdruck im Medium, um zu öffnen. Das Koaxialventil bezieht seine Schaltenergie stattdessen aus der Steuerluft und ist damit auf den Mediumdruck nicht angewiesen. Für drucklose Leitungen, Saugseiten und Anlagen mit schwankendem Betriebsdruck ist es deshalb die zuverlässigere Wahl. Der Hersteller beschreibt die Baureihe als „speziell entwickelt für den automatisierten Anlagenbau" — preiswert, kompakt, platzsparend und funktionell.Grundstellung und Wirkungsweise
Zwei Merkmale bestimmen das Schaltverhalten und müssen zur Anlage passen:- Grundstellung NC (normally closed) — ohne Steuerdruck geschlossen. Der Standardfall, weil die Leitung bei einem Ausfall der Steuerluft sicher gesperrt ist.
- Grundstellung NO (normally open) — ohne Steuerdruck offen. Richtig überall dort, wo ein Medium im Störfall weiterfließen muss, etwa in Kühlkreisläufen.
- Einfachwirkend — Steuerluft schaltet in eine Richtung, eine Feder stellt zurück. Steuerdruck 4,2 bis 8 bar.
- Doppeltwirkend — Steuerluft arbeitet in beide Richtungen, das Ventil bleibt bei Luftausfall in seiner Position. Steuerdruck 3 bis 8 bar.
Dichtungswerkstoff und Temperatur
Der Dichtungswerkstoff entscheidet über den zulässigen Temperaturbereich — und damit oft über die Eignung für das konkrete Medium:| Dichtung | Temperaturbereich | Typische Anwendung |
|---|---|---|
| NBR | −20 bis +80 °C | Wasser, Druckluft, neutrale Medien |
| FKM | −20 bis +150 °C | heiße Medien, Öle, anspruchsvollere Anwendungen |
FAQ zu Koaxialventilen
- Was ist ein Coaxialventil? Ein Ventil, bei dem sich der Schaltkörper in der Strömungsachse bewegt — koaxial zum Durchfluss. Ein rohrförmiges Bauteil verschiebt sich längs und gibt den Weg frei oder sperrt ihn. Dadurch heben sich die Druckkräfte des Mediums weitgehend auf, und das Ventil schaltet über den gesamten Druckbereich mit nahezu gleicher Kraft.
- Was ist der Unterschied zum Magnetventil? Das Koaxialventil wird pneumatisch mit Steuerluft geschaltet, ein Magnetventil elektrisch über eine Spule. Wichtiger ist der Unterschied im Verhalten: Vorgesteuerte Magnetventile brauchen einen Mindest-Differenzdruck im Medium, um zu öffnen. Das Koaxialventil bezieht seine Schaltenergie aus der Steuerluft und arbeitet deshalb auch drucklos zuverlässig.
- Wann brauche ich ein Koaxialventil? Immer dann, wenn der Mediumdruck stark schwankt, zeitweise ganz fehlt oder das Ventil auf der Saugseite sitzt — Situationen, in denen vorgesteuerte Ventile versagen. Ebenso im automatisierten Anlagenbau, wo häufig getaktet wird und die Armatur kompakt bauen soll. Bei stabilem Netzdruck ist ein Magnetventil dagegen oft die günstigere Lösung.
- NC oder NO wählen? NC (ohne Steuerdruck geschlossen) ist der Sicherheitsstandard: Bei Ausfall der Steuerluft sperrt die Leitung. NO (ohne Steuerdruck offen) wählt man, wenn das Medium im Störfall weiterfließen soll — etwa Kühlwasser, das eine Maschine auch bei einer Störung schützt. Beide Grundstellungen sind im Sortiment verfügbar.
- Einfachwirkend oder doppeltwirkend? Einfachwirkend heißt: Steuerluft öffnet gegen eine Feder, die bei Luftausfall selbsttätig in die Grundstellung zurückstellt — nötig, wenn eine definierte Sicherheitsstellung gefordert ist. Doppeltwirkend heißt: Steuerluft arbeitet in beide Richtungen, das Ventil bleibt bei Luftausfall stehen. Die Steuerdrücke liegen bei 4,2 bis 8 bar beziehungsweise 3 bis 8 bar.
- Welchen Steuerdruck brauche ich? Mindestens 4,2 bar bei einfachwirkenden und 3 bar bei doppeltwirkenden Ausführungen, nach oben bis 8 bar. Ein übliches Druckluftnetz mit 6 bis 8 bar deckt beides ab. Kritisch wird es in Anlagen mit gedrosselter oder schwankender Steuerluft — dort sollte der tatsächlich anliegende Druck geprüft werden, bevor das Ventil eingeplant wird.
- NBR oder FKM als Dichtung? NBR deckt −20 bis +80 °C ab und ist die Standardwahl für Wasser, Druckluft und neutrale Medien. FKM geht bis +150 °C und ist zusätzlich gegen viele Öle und aggressive Medien beständiger. Bei heißen Prozessmedien oder Reinigungskreisläufen mit erhöhter Temperatur führt kein Weg an der FKM-Ausführung vorbei.
- Welche Größen gibt es? Von Rp 3/8 (DN 10) über Rp 1/2, Rp 3/4, Rp 1 und Rp 1 1/4 bis Rp 2 (DN 50). Die Nennweite richtet sich nach dem benötigten Volumenstrom und der vorhandenen Leitung. Alle Ausführungen haben ein Gehäuse aus vernickeltem Messing und lassen sich über ihr Rp-Innengewinde direkt in die Rohrleitung einschrauben.
Koaxialventile bei HUG – 59 Ausführungen ab Lager
Das Programm stammt von RIEGLER — mit dem Vorteil, dass sich Grundstellung, Wirkungsweise, Dichtung und Größe innerhalb einer Baureihe frei kombinieren lassen. Passend dazu finden Sie im Sortiment:- Ventile im Überblick – alle Ventilarten mit Auswahlhilfe.
