Mini-Kugelhähne
Wo ein normaler Kugelhahn mit Hebel schlicht nicht hinpasst, übernimmt der Mini-Kugelhahn: kompaktes Sechskantgehäuse, kurze Baulänge, trotzdem volle Absperrfunktion mit einer Vierteldrehung. HUG Technik führt acht Ausführungen ab Lager, überwiegend von Lüdecke — in Messing vernickelt mit PTFE-Dichtungen, für Betriebsdrücke bis 10 bar und Temperaturen von −10 bis +90 °C, in den Größen G 1/4, G 3/8 und G 1/2.
Technische Infos
6 Artikel gefunden
Produktanzeige:
%

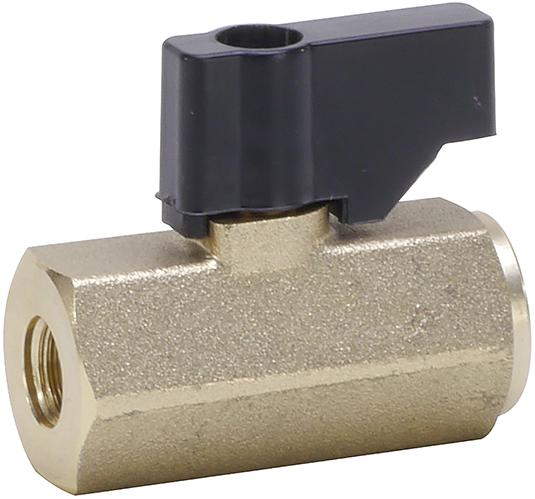

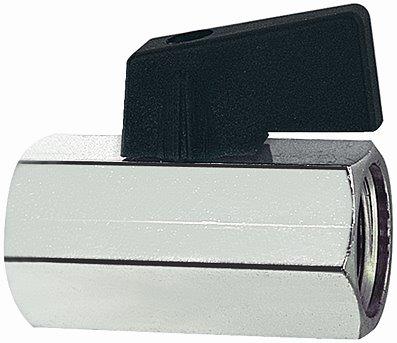

Lüdecke Miniatur-Sechskantkugelhahn, G 3/8
5,76 €*
7,20 €*
(20% gespart)
Abonnement
Miniatur-Sechskant-Kugelhahn, mit beidseitigem Innengewinde Technische Daten: Material: Messing vernickelt mit PTFE-Dichtungen, Hebel, Kunststoff, Kugel, Messing verchromt Betriebsdruck: max. 10 bar Temperaturbereich: –10 °C bis +90 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%

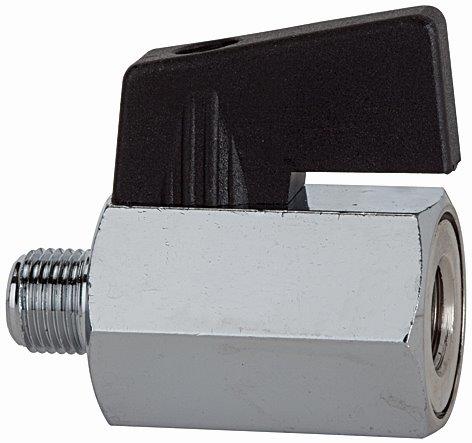

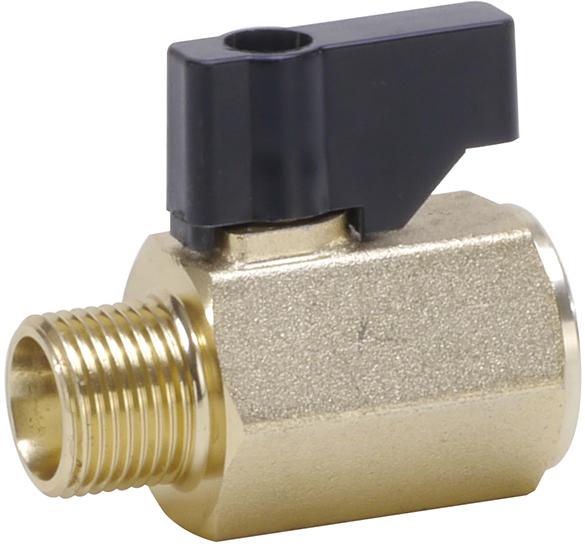

Miniatur-Sechskantkugelhahn IG + AG, G 3/8
6,96 €*
7,33 €*
(5.05% gespart)
Abonnement
Miniatur-Sechskant-Kugelhahn, mit Innen- und Außengewinde Technische Daten: Material: Messing vernickelt mit PTFE-Dichtungen, Hebel, Kunststoff, Kugel, Messing verchromt Betriebsdruck: max. 10 bar Temperaturbereich: –10 °C bis +90 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Miniatur-Sechskantkugelhahn IG + AG, G 1/4
7,10 €*
7,47 €*
(4.95% gespart)
Abonnement
Miniatur-Sechskant-Kugelhahn, mit Innen- und Außengewinde Technische Daten: Material: Messing vernickelt mit PTFE-Dichtungen, Hebel, Kunststoff, Kugel, Messing verchromt Betriebsdruck: max. 10 bar Temperaturbereich: –10 °C bis +90 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Miniatur-Sechskantkugelhahn IG + AG, G 1/2
8,09 €*
8,52 €*
(5.05% gespart)
Abonnement
Miniatur-Sechskant-Kugelhahn, mit Innen- und Außengewinde Technische Daten: Material: Messing vernickelt mit PTFE-Dichtungen, Hebel, Kunststoff, Kugel, Messing verchromt Betriebsdruck: max. 10 bar Temperaturbereich: –10 °C bis +90 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Miniatur-Sechskantkugelhahn, G 1/2
6,73 €*
8,41 €*
(19.98% gespart)
Abonnement
Miniatur-Sechskant-Kugelhahn, mit beidseitigem Innengewinde Technische Daten: Material: Messing vernickelt mit PTFE-Dichtungen, Hebel, Kunststoff, Kugel, Messing verchromt Betriebsdruck: max. 10 bar Temperaturbereich: –10 °C bis +90 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Miniatur-Sechskantkugelhahn, G 1/4
5,86 €*
7,33 €*
(20.05% gespart)
Abonnement
Miniatur-Sechskant-Kugelhahn, mit beidseitigem Innengewinde Technische Daten: Material: Messing vernickelt mit PTFE-Dichtungen, Hebel, Kunststoff, Kugel, Messing verchromt Betriebsdruck: max. 10 bar Temperaturbereich: –10 °C bis +90 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Inhalt im Überblick

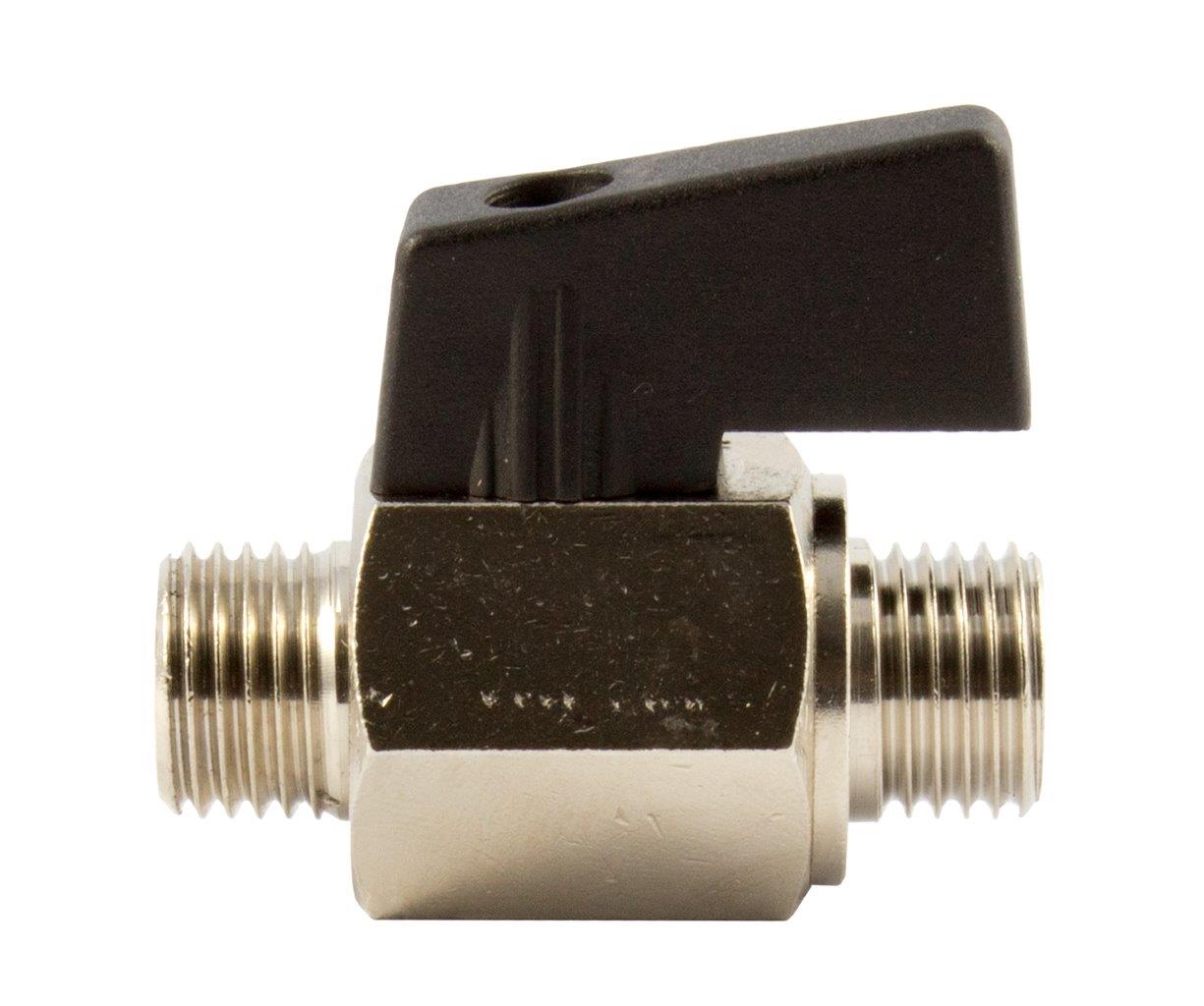

Sechskantgehäuse statt Hebelarmatur
Der entscheidende Unterschied zum normalen Kugelhahn liegt nicht in der Funktion, sondern im Bauraum. Das Gehäuse ist als Sechskant ausgeführt — es lässt sich also direkt mit dem Gabelschlüssel eindrehen, ohne dass am Armaturenkörper eine Schlüsselfläche gesucht werden muss. Und der Betätigungshebel ist deutlich kürzer als bei den Standardausführungen, was den benötigten Schwenkraum spürbar verringert. Das Innenleben folgt dem bewährten Prinzip: eine verchromte Messingkugel, geführt in PTFE-Dichtungen, dazu ein vernickeltes Messinggehäuse. Diese Kombination ist wartungsarm und gegen Wasser, Druckluft und neutrale Medien beständig. Die Kennwerte sind allerdings bewusst auf den Einsatzzweck zugeschnitten: maximal 10 bar Betriebsdruck und ein Temperaturfenster von −10 bis +90 °C. Wer mehr Druck braucht, ist bei den Standard-Kugelhähnen mit PN 30 bis PN 40 richtig.Die beiden Bauformen
Das Sortiment umfasst zwei Bauformen mit demselben Leistungsprofil:| Bauform | Größen | Anschluss | Betätigung |
|---|---|---|---|
| Miniatur-Sechskantkugelhahn | G 1/4, G 3/8, G 1/2 | 2 × IG oder IG + AG | Kunststoffhebel |
| Mini-Kugelhahn »valve line« | G 1/4, G 1/2 (DN 8) | IG/AG | Drehgriff Aluminium |
Typische Einsatzorte
Mini-Kugelhähne sitzen dort, wo eine einzelne Leitung oder ein einzelnes Gerät abgesperrt werden soll:- Geräteanschlüsse — vor Manometern, Messgeräten und Sensoren, damit sich diese im laufenden Betrieb tauschen lassen.
- Prüf- und Entnahmestellen — als kleiner Absperrhahn an Prüfanschlüssen und Probenahmepunkten.
- Verteiler und Steuerleitungen — wo mehrere Abgänge nebeneinanderliegen und für lange Hebel kein Platz ist.
- Druckluftgeräte — als handliche Absperrung direkt vor dem Verbraucher.
Einbau und Abdichtung
Beim Einbau zählen drei Dinge. Erstens die Dichtmethode: Zylindrische Gewinde nach ISO 228 dichten über eine Flachdichtung oder einen O-Ring an der Anlagefläche, kegelige Gewinde über Hanf oder Dichtband im Gewindegang — die Verwechslung ist die häufigste Ursache für undichte Kleinarmaturen. Zweitens das Werkzeug: Angezogen wird ausschließlich am Sechskant, niemals am Hebel oder Drehgriff, weil sonst die Schaltwelle Schaden nimmt. Drittens die Ausrichtung — der Hebel sollte nach dem Festziehen frei schwenken können. Bei sehr kleinen Gewinden lohnt außerdem ein maßvolles Anzugsmoment: Messinggehäuse in G 1/4 vertragen weniger Kraft, als das Gefühl beim Anziehen suggeriert. Handfest plus eine knappe Umdrehung mit dem Schlüssel genügt in aller Regel. Und wie bei jeder Kleinarmatur gilt: Partikel sind der Feind der Dichtsitze. In einer frisch verlegten oder gespülten Leitung schwimmen Späne und Dichtungsreste mit, die sich im schmalen Kugelspalt festsetzen. Ein Schmutzfänger im Hauptstrang schützt gleich alle nachgeschalteten Kleinarmaturen — deutlich günstiger, als einzelne Hähne nachträglich zu tauschen.FAQ zu Mini-Kugelhähnen
- Was ist ein Mini-Kugelhahn? Ein Kugelhahn in kompakter Bauform mit Sechskantgehäuse und kurzem Hebel oder Drehgriff. Er funktioniert wie jeder Kugelhahn — eine Vierteldrehung zwischen offen und geschlossen — braucht aber deutlich weniger Einbau- und Schwenkraum. Typische Größen sind G 1/4 bis G 1/2 für Geräte-, Prüf- und Steueranschlüsse.
- Wie viel Druck halten die Hähne aus? Die Ausführungen dieser Kategorie sind mit maximal 10 bar Betriebsdruck angegeben und decken damit übliche Druckluftnetze und Wasserleitungen ab. Für höhere Drücke gibt es die Standard-Baureihen mit PN 30 bis PN 40 und für Hydraulikanwendungen die Hochdruckausführungen mit mehreren hundert bar.
- Welche Temperaturen sind zulässig? Der angegebene Bereich reicht von −10 bis +90 °C. Damit sind Druckluft, Betriebs- und Warmwasser abgedeckt. Für Dampf oder heiße Prozessmedien sind diese Miniaturausführungen nicht vorgesehen — dort braucht es Armaturen mit entsprechend ausgelegten Dichtungswerkstoffen.
- Woraus bestehen die Hähne? Das Gehäuse aus vernickeltem Messing, die Kugel aus verchromtem Messing, geführt in PTFE-Dichtungen; der Hebel besteht aus Kunststoff, beim Modell »valve line« der Drehgriff aus Aluminium. Diese Kombination ist wartungsarm und gegen Wasser, Druckluft und neutrale Medien beständig.
- Hebel oder Drehgriff — was ist besser? Der Hebel zeigt die Stellung eindeutig an: längs zur Leitung offen, quer geschlossen. Der Drehgriff schwenkt weniger weit aus und ist deshalb im dicht belegten Verteiler oder direkt an der Wand die praktischere Wahl. Wo Übersichtlichkeit zählt, spricht das für den Hebel; wo Platz knapp ist, für den Drehgriff.
- Gibt es Mini-Kugelhähne auch in Edelstahl? Ja, allerdings nicht in dieser Kategorie: Die Edelstahl-Miniaturausführung aus 1.4408 mit deutlich höherer Druckstufe liegt im Sortiment der 2-Wege-Kugelhähne. Wer korrosive Medien absperren oder höhere Drücke fahren muss, findet sie dort.
- Kann ich den Hahn direkt ins Gerät schrauben? Ja — dafür ist die Ausführung mit Innen- und Außengewinde gedacht: Das Außengewinde geht direkt in den Geräteanschluss, das Innengewinde nimmt die Zuleitung auf. Das Sechskantgehäuse erlaubt dabei das saubere Anziehen mit dem Gabelschlüssel, ohne dass am Hebel gehebelt werden muss.
- Wie oft sollte der Hahn bewegt werden? Wie bei allen Kugelhähnen ein- bis zweimal jährlich einmal ganz durchschalten. Gerade Absperrungen an Messstellen bleiben oft über Jahre in derselben Position und setzen sich dann an der Dichtung fest. Ein kurzer Schaltvorgang bei der Anlagenkontrolle hält die Kugel gangbar und verhindert, dass im Bedarfsfall Gewalt nötig wird.
Mini-Kugelhähne bei HUG – acht Ausführungen ab Lager
Die Miniatur-Sechskantreihe stammt von Lüdecke — dem Spezialisten für Schlauch- und Kupplungstechnik, dessen Programm bei HUG von den Bauhähnen bis zu diesen Kleinstarmaturen reicht. Passend dazu finden Sie im Sortiment:- Kugelhähne im Überblick – alle Bauarten des Zweigs auf einen Blick.
