Schmutzfänger und Ersatzteile
Ein Schmutzfänger hält Rost, Späne und Schwebstoffe aus der Leitung zurück, bevor sie Ventile, Pumpen und Zähler erreichen — ein schräg im Gehäuse liegender Siebeinsatz fängt die Partikel, der Rest fließt ungehindert weiter. HUG Technik führt die RIEGLER-Baureihe mit 76 Schmutzfängern in Messing, Rotguss und Edelstahl ab Lager, von DN 8 bis DN 100, dazu 43 Ersatzsiebe und 24 Ersatzteilsets für den Service.
Technische Infos
15 Artikel gefunden
Produktanzeige:
%
Schmutzfänger, Edelstahl, MW 0,6 mm, G 1/4, DN 8
Ab
63,03 €*
Abonnement
8 Varianten verfügbar
Schmutzfänger, Edelstahl, Siebeinsatz Edelstahl, Maschenweite 0,6 mm, Betriebstemp. -20 °C bis 180 °C, G 1/4, DN 8, PN max. 40 bar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schmutzfänger, Messing vernickelt, G 1 1/4, DN 32, MW 0,05 mm
Ab
9,23 €*
Abonnement
8 Varianten verfügbar
Schmutzfänger, Messing vernickelt, Siebeinsatz Maschenweite 0,05 mm, Betriebstemp. -20 °C - 110 °C, G 1 1/4, DN 32, PN max. 20 bar. Für den Einsatz in Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen. Nicht für Dampf geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schmutzfänger, Messing blank, G 3, DN 80, MW 0,8 mm
Ab
5,91 €*
Abonnement
11 Varianten verfügbar
Schmutzfänger, Messing blank, Siebeinsatz Maschenweite 0,8 mm, Betriebstemp. -20 °C bis 110 °C, G 3, DN 80, PN max. 16 bar. Für den Einsatz in Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen. Nicht für Dampf geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schmutzfänger, Messing blank, G 3/8, DN 10, MW 0,2 mm
Ab
6,31 €*
Abonnement
8 Varianten verfügbar
Schmutzfänger, Messing blank, Siebeinsatz Maschenweite 0,2 mm, Betriebstemp. -20 °C bis 110 °C, G 3/8, DN 10, PN max. 20 bar. Für den Einsatz in Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen. Nicht für Dampf geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

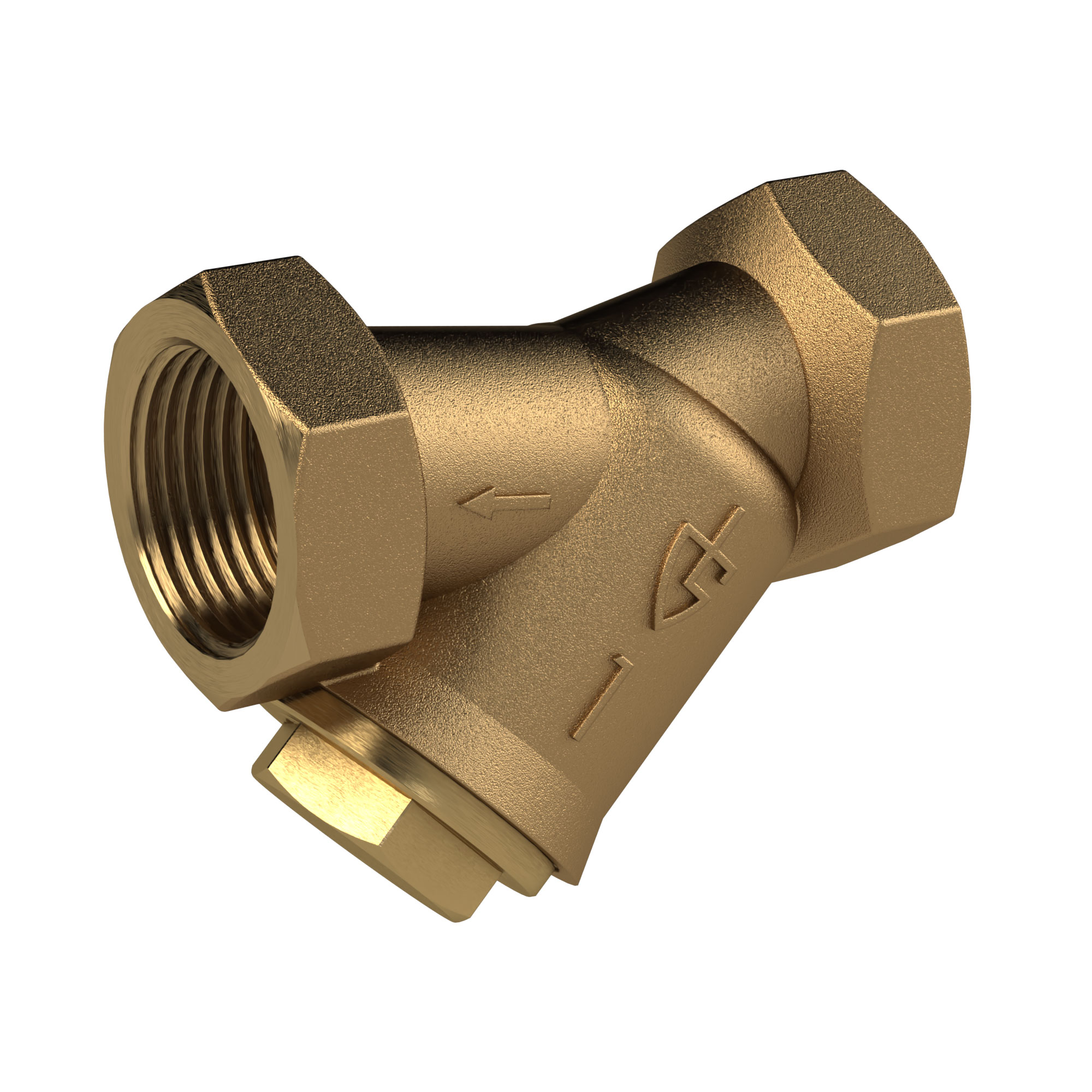

Schmutzfänger, Rotguss, G 1 1/4, DN 32, MW 0,75 mm
Ab
21,13 €*
Abonnement
9 Varianten verfügbar
Schmutzfänger, Rotguss, Siebeinsatz Maschenweite 0,75 mm, Betriebstemp. -25 °C bis 130 °C, G 1 1/4, DN 32, PN max. 25 bar. Zum Schutz nachgeschalteter Anlagen und Armaturen vor Verunreinigungen. Geeignet für Wasser, neutrale/nicht neutrale Flüssigkeiten, Öl, Pressluft und neutrale/nicht neutrale Gase unter Beachtung der Beständigkeit der Dichtung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schmutzfänger, Messing vernickelt, G 3/4, DN 20, MW 0,5 mm
Ab
7,93 €*
Abonnement
8 Varianten verfügbar
Schmutzfänger, Messing vernickelt, Siebeinsatz Maschenweite 0,5 mm, Betriebstemp. -20 °C bis 110 °C, G 3/4, DN 20, PN max. 20 bar. Für den Einsatz in Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen. Nicht für Dampf geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schmutzfänger, Rotguss, Rp 1/2, DN 15, MW 0,6 mm
Ab
19,84 €*
Abonnement
5 Varianten verfügbar
Schmutzfänger, Rotguss, Siebeinsatz Maschenweite 0,6 mm, Betriebstemp. -10 °C bis 150 °C, Rp 1/2, DN 15, PN max. 25 bar. Für Flüssigkeiten, Gase, Dämpfe, Wasser, Mineral-, Heiz- und Hydrauliköle, Kraftstoffe, sowie andere nicht-aggressive Medien in flüssigem und gasförmigem Zustand. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Schmutzfänger, Messing vernickelt, G 1/4, DN 8, MW 0,3 mm
Ab
8,19 €*
Abonnement
8 Varianten verfügbar
Schmutzfänger, Messing vernickelt, Siebeinsatz Maschenweite 0,3 mm, Betriebstemp. -20 °C bis 110 °C, G 1/4, DN 8, PN max. 20 bar. Für den Einsatz in Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen. Nicht für Dampf geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Ersatzteilset, Schmutzfänger Rotguss, Anschlussgröße 3/4, MW 0,25
Ab
7,21 €*
Abonnement
23 Varianten verfügbar
Ersatzteilset für Schmutzfänger aus Rotguss, Siebeinsatz und Dichtung, Maschenweite 0,25 mm, für Anschlussgröße 3/4. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Ersatzsieb für Schmutzfänger Edelstahl, für Anschlussgröße 1 1/2
Ab
7,85 €*
Abonnement
6 Varianten verfügbar
Ersatzsieb für Schmutzfänger aus Edelstahl, für Anschlussgröße 1 1/2. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Ersatzsieb für Schmutzfänger Messing, für Anschlussgröße G 2, MW 0,3
Ab
1,20 €*
Abonnement
27 Varianten verfügbar
Ersatzsieb für Schmutzfänger aus Messing, für Anschlussgröße G 2, MW 0,3 mm, DN 50. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Deckel für 60-6 Edelstahl inkl. PTFE Dichtring
Ab
20,05 €*
Abonnement
6 Varianten verfügbar
Deckel für 60-6 ES inkl. PTFE Dichtring. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
Aufbau und Funktion
Der Schmutzfänger — auch Y-Filter oder Siebfilter genannt — sitzt als kurzes Zwischenstück in der Rohrleitung. Sein Gehäuse hat einen schräg nach unten abgehenden Ast, in dem ein feinmaschiger Siebkorb steckt. Das Medium strömt durch den Siebkorb von innen nach außen; alles, was größer ist als die Maschenweite, bleibt im Sieb liegen, während die Strömung selbst kaum gebremst wird. Ein verschraubter Deckel am Siebast erlaubt das Herausnehmen und Reinigen des Siebes, ohne die Leitung zu demontieren. Eingebaut wird er immer vor dem Bauteil, das geschützt werden soll — vor Regelventilen, Wasserzählern, Pumpen und besonders vor Magnetventilen, deren feine Sitze und Membranen auf Partikel empfindlich reagieren. Ein einziges Metallspan im Ventilsitz kostet mehr als der Schmutzfänger davor.Werkstoffe und Einsatzgrenzen
Drei Werkstofflinien decken unterschiedliche Medien und Temperaturen ab — die Grenzwerte stammen direkt aus den Herstellerangaben:| Werkstoff | Temperatur | max. Druck | Medien |
|---|---|---|---|
| Messing blank / vernickelt | −20 bis +110 °C | PN 16–20 | Wasserversorgung, Heizung, Klima, Druckluft — nicht für Dampf |
| Rotguss | −25 bis +130 °C bzw. −10 bis +150 °C | PN 25 | Flüssigkeiten, Gase, Dämpfe, Wasser, Mineral-, Heiz- und Hydrauliköle, Kraftstoffe |
| Edelstahl | −20 bis +180 °C | PN 40 | anspruchsvolle und korrosive Medien, Siebeinsatz ebenfalls Edelstahl |
Die richtige Maschenweite
Die Maschenweite entscheidet, wie fein gefiltert wird — und wie schnell das Sieb zusetzt. Das Sortiment staffelt von 0,05 bis 0,8 mm:- 0,05 bis 0,2 mm — Feinstfilterung vor empfindlichen Messgeräten und Düsen; braucht kurze Reinigungsintervalle.
- 0,25 bis 0,3 mm — der übliche Kompromiss vor Magnetventilen, Reglern und kleinen Pumpen.
- 0,5 bis 0,6 mm — Standard in Wasser- und Heizungsleitungen mittlerer Nennweite.
- 0,75 bis 0,8 mm — Grobschutz in großen Nennweiten, wo hoher Durchfluss zählt und nur grobe Partikel abgehalten werden sollen.
Ersatzsiebe und Ersatzteile
Ein Schmutzfänger ist ein Wartungsteil — deshalb umfasst diese Kategorie neben den 76 Armaturen auch das komplette Serviceprogramm: 43 Ersatzsiebe (passend nach Werkstoff, Anschlussgröße und Maschenweite), 24 Ersatzteilsets aus Siebeinsatz plus Dichtung, dazu einzelne O-Ringe und Deckel inklusive PTFE-Dichtring. Denselben Zweck erfüllt der Schmutzfänger übrigens auch vor Rückschlagklappen: Bleibt dort ein Partikel zwischen Scheibe und Sitz liegen, schließt die Klappe nicht mehr dicht und die Rückflusssicherung ist wirkungslos. Praktisch heißt das: Ein beschädigtes oder endgültig zugesetztes Sieb wird ersetzt, nicht die ganze Armatur. Wer eine Anlage mit stark verschmutztem Medium fährt, legt sich am besten ein Ersatzsieb auf Lager — dann ist beim Reinigungsintervall sofort ein sauberes zur Hand und die Anlage steht nur Minuten still.FAQ zu Schmutzfängern
- Was macht ein Schmutzfänger in der Rohrleitung? Er hält Feststoffe zurück, die in jeder Leitung entstehen oder mitgeschwemmt werden: Rostpartikel, Schweißperlen, Späne, Dichtungsreste und Kalkbruch. Ein schräg eingesetzter Siebkorb fängt sie ab, bevor sie Ventile, Zähler oder Pumpen erreichen. Ohne diesen Schutz setzen sich Partikel in Ventilsitzen fest — die Armatur schließt dann nicht mehr dicht.
- Wo wird der Schmutzfänger eingebaut? Immer in Fließrichtung vor dem Bauteil, das geschützt werden soll, und mit dem Siebast nach unten oder zur Seite, damit sich der Schmutz darin sammelt und beim Öffnen nicht in die Leitung zurückfällt. Vor und hinter dem Schmutzfänger sollten Absperrventile sitzen — nur dann lässt sich das Sieb reinigen, ohne die ganze Anlage zu entleeren.
- Welche Maschenweite brauche ich? Das hängt vom Schutzziel ab: 0,05 bis 0,2 mm vor empfindlichen Messgeräten und Düsen, 0,25 bis 0,3 mm vor Magnetventilen und Reglern, 0,5 bis 0,6 mm als Standard in Wasser- und Heizungsleitungen, 0,75 bis 0,8 mm als Grobschutz in großen Nennweiten. Feiner filtern heißt immer auch häufiger reinigen — so grob wie möglich wählen.
- Messing, Rotguss oder Edelstahl? Messing ist der günstige Standard für Wasser, Heizung, Klima und Druckluft bis 110 °C, aber ausdrücklich nicht für Dampf. Rotguss deckt bis 150 °C und PN 25 auch Gase, Dämpfe, Öle und Kraftstoffe ab. Edelstahl mit Edelstahlsieb geht bis 180 °C und PN 40 und ist die Wahl bei korrosiven Medien oder in der Lebensmittel- und Chemietechnik.
- Wie oft muss das Sieb gereinigt werden? Es gibt kein festes Intervall — entscheidend sind Medium und Verschmutzungsgrad. In neu errichteten Anlagen setzt sich das Sieb in den ersten Wochen am schnellsten zu, weil Montagerückstände ausgespült werden; danach wird der Abstand länger. Praktischer Indikator ist der Druckabfall über die Armatur: Fällt der Druck hinter dem Schmutzfänger spürbar ab, ist Reinigen fällig.
- Gibt es Ersatzsiebe einzeln? Ja — 43 Ersatzsiebe und 24 Ersatzteilsets aus Sieb und Dichtung sind Teil dieser Kategorie, passend nach Werkstoff, Anschlussgröße und Maschenweite. Dazu kommen O-Ringe und Deckel mit PTFE-Dichtring. Ein verschlissenes Sieb bedeutet also keinen Armaturentausch; wichtig ist nur, beim Nachkauf dieselbe Maschenweite zu wählen.
- Ist das ein Schmutzfänger fürs Auto? Nein. Kfz-Schmutzfänger sind Spritzschutzlappen am Kotflügel — ein völlig anderes Produkt, das HUG nicht führt. Hier geht es um Rohrleitungsarmaturen: Y-förmige Siebfilter mit Gewindeanschluss, die in Wasser-, Öl-, Druckluft- und Prozessleitungen eingebaut werden.
- Eignet sich der Schmutzfänger für Trinkwasser? Die Baureihe ist für Wasserversorgungsanlagen ausgelegt; für Trinkwasser-Installationen gelten jedoch eigene Zulassungsanforderungen, die HUG für diese Artikel nicht ausweist. Im Zweifel vor dem Einbau in eine Trinkwasserleitung Rücksprache halten — für Betriebswasser, Heizung, Klima, Druckluft und Prozessmedien sind die Werkstofflinien dagegen klar zugeordnet.
Schmutzfänger bei HUG – 159 Artikel inklusive Service ab Lager
Die komplette Baureihe stammt von RIEGLER — mit dem praktischen Vorteil, dass Armatur, Ersatzsieb und Dichtung aus einer Systematik kommen und beim Nachkauf zusammenpassen. Passend dazu finden Sie im Sortiment:- Ventile – die Bauteile, die der Schmutzfänger schützt.
- Kugelhähne – zum Freischalten vor und hinter der Reinigungsstelle.
