Sicherheits- und Druckbegrenzungsventile
Ein Sicherheitsventil — oft auch Überdruckventil genannt — ist die letzte Verteidigungslinie einer Anlage: Übersteigt der Druck den eingestellten Ansprechdruck, öffnet das federbelastete Ventil selbsttätig, bläst ab und schließt wieder, sobald der Druck gefallen ist. HUG Technik führt das RIEGLER-Programm mit 30 Grundtypen in 1.574 Ausführungen ab Lager: Ansprechdrücke von 0,2 bis 50 bar, Anschlüsse von G 1/8 bis G 2, in Bauarten für Druckluft, Flüssigkeiten und Sattdampf.
Zu Ihrem Experten für Sicherheits- und Druckbegrenzungsventile
Thomas Klosik
Technische Infos
30 Artikel gefunden
Produktanzeige:
%

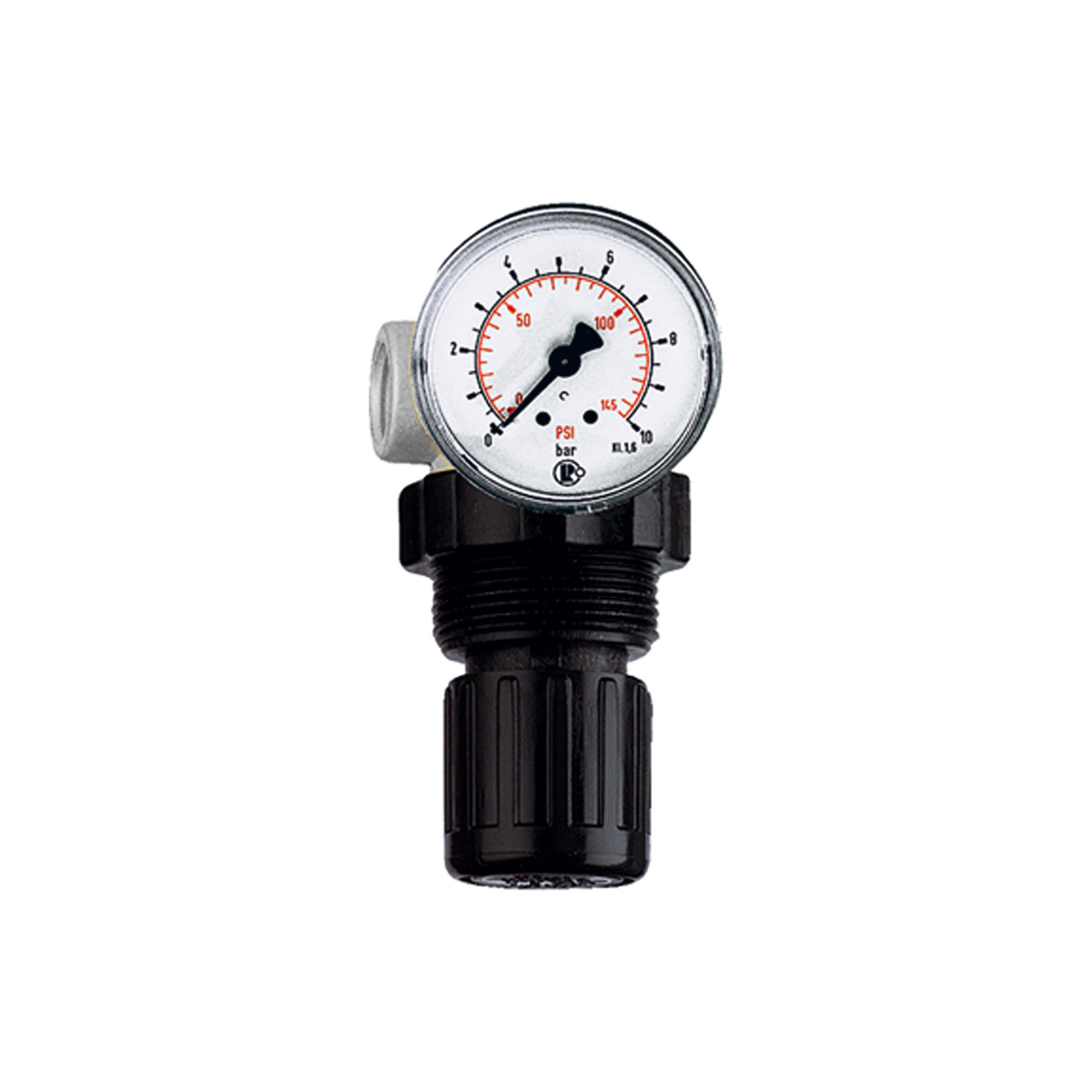

Druckbegrenzungsventil, inkl. Manometer, G 1/4, 0,1 - 3,0 bar
Ab
35,87 €*
Abonnement
7 Varianten verfügbar
Druckbegrenzungsventil, inkl. Manometer, G 1/4, Einstellbereich 0,1 - 3,0 bar, Mediums-/Umgebungstemp. max. 60 °C. Manuell einstellbares Überströmventil. Zur Absicherung von pneumatischen Anlagen, um Schäden durch Überdruck zu vermeiden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Sicherheitsventil, Messing, G 2, Ansprechdruck 6,8 bar
Ab
348,92 €*
Abonnement
42 Varianten verfügbar
Sicherheitsventil, Hochleistungsausf., Messing, Betriebstemp. -40 °C bis 200 °C, G 2, SW 70, Ansprechdruck 6,8 bar. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Vollhub-Sicherheitsventil DN 8, Messing, G 3/8, Ansprechdruck 6,8 bar
Ab
24,22 €*
Abonnement
156 Varianten verfügbar
Vollhub-Sicherheitsventil DN 8, Messing, Betriebstemp. -25 °C bis 180 °C, G 3/8, SW 20, Ansprechdruck 6,8 bar, baumustergeprüft. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Sicherheitsventil DN 8, Messing, G 1/2, Ansprechdruck 10 bar
Ab
24,22 €*
Abonnement
156 Varianten verfügbar
Sicherheitsventil DN 8, Messing, Betriebstemperatur -25 °C bis 180 °C, G 1/2, SW 24, Ansprechdruck 10 bar, baumustergeprüft. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

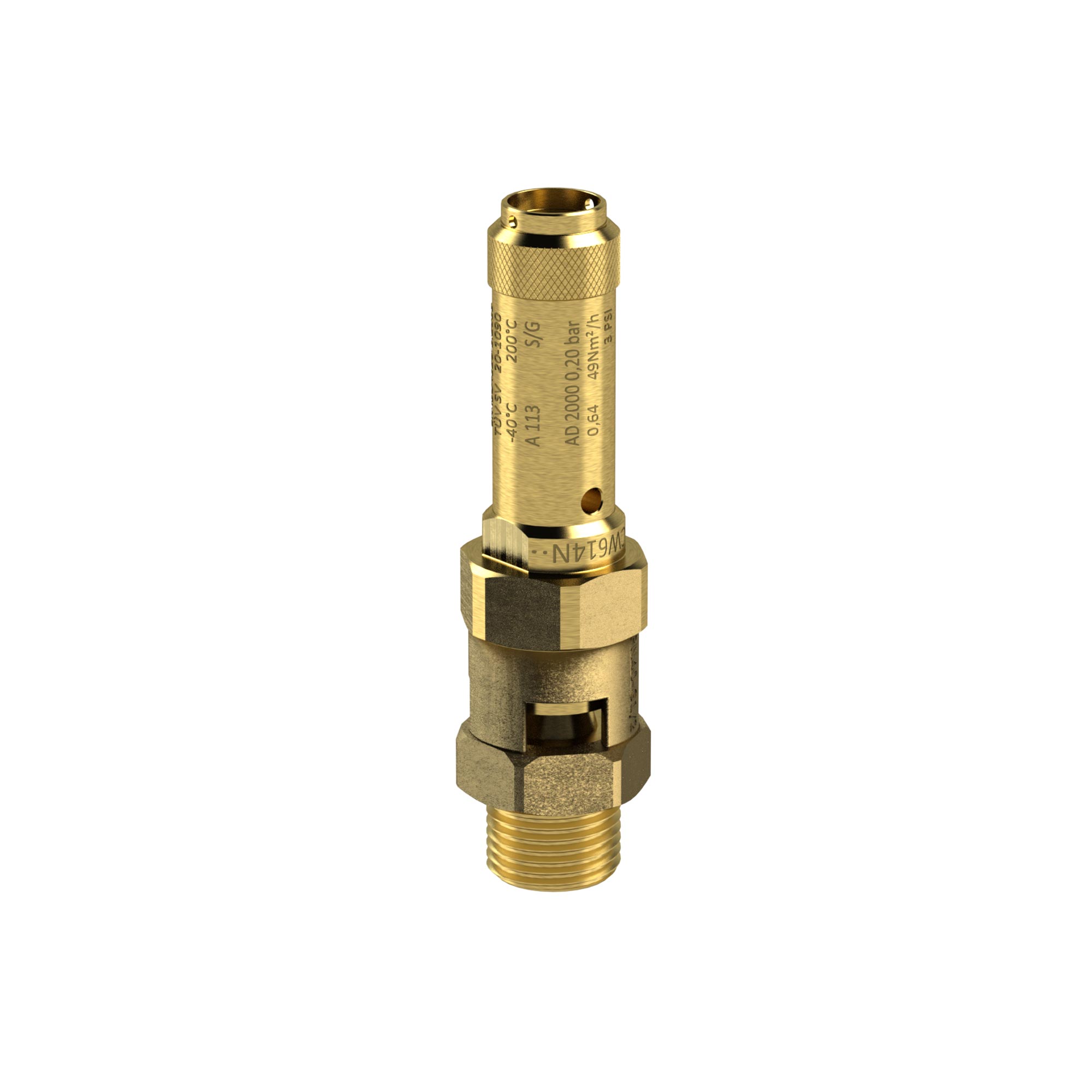

Sicherheitsventil, Messing, G 1 1/2, Ansprechdruck 2,2 bar
Ab
255,44 €*
Abonnement
49 Varianten verfügbar
Sicherheitsventil, Hochleistungsausf., Messing, Betriebstemp. -40 °C bis 200 °C, G 1 1/2, SW 55, Ansprechdruck 2,2 bar. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Sicherheitsventil, Messing, G 1, Ansprechdruck 1,5 bar
Ab
128,48 €*
Abonnement
67 Varianten verfügbar
Sicherheitsventil, Hochleistungsausf., Messing, Betriebstemp. -40 °C bis 200 °C, G 1, SW 41, Ansprechdruck 1,5 bar. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Sicherheitsventil, Messing, G 1/2, Ansprechdruck 4 bar
Ab
73,48 €*
Abonnement
72 Varianten verfügbar
Sicherheitsventil, Hochleistungsausf., Messing, Betriebstemp. -40 °C bis 200 °C, G 1/2, SW 27, Ansprechdruck 4 bar. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Sicherheitsventil DN 10, Messing, G 3/4, Ansprechdruck 7,5 bar
Ab
34,98 €*
Abonnement
131 Varianten verfügbar
Sicherheitsventil DN 10, Messing, Betriebstemperatur -25 °C bis 180 °C, G 3/4, SW 32, Ansprechdruck 7,5 bar, baumustergeprüft. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Sicherheitsventil DN 10, Messing, G 1/2, Ansprechdruck 20 bar
Ab
33,21 €*
Abonnement
160 Varianten verfügbar
Sicherheitsventil DN 10, Messing, Betriebstemperatur -25 °C bis 180 °C, G 1/2, SW 27, Ansprechdruck 20 bar, baumustergeprüft. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Sicherheitsventil DN 10, Messing, G 3/8, Ansprechdruck 3,5 bar
Ab
33,21 €*
Abonnement
121 Varianten verfügbar
Sicherheitsventil DN 10, Messing, Betriebstemperatur -25 °C bis 180 °C, G 3/8, SW 27, Ansprechdruck 3,5 bar, baumustergeprüft. Für Druckluft und ungiftige, nicht brennbare Gase, frei abblasend, deshalb nicht für Flüssigkeiten verwendbar, nicht geeignet für Wasserdampf! Die Ventile sind TÜV-zugelassen und haben eine TÜV-Bauteilprüfnummer. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Eck-Sicherheitsventil, Flüssigkeiten, G 1, Ansprechdruck 5 bar
Ab
109,15 €*
Abonnement
36 Varianten verfügbar
Eck-Sicherheitsventil, für Flüssigkeiten, Rotguss, NBR, Betriebstemp. -10 °C bis 110 °C, G 1, SW 41, Ansprechdruck 5 bar. Für ungiftige, nicht brennbare Flüssigkeiten. Beim Abblasen darf keine Verdampfung eintreten. Mit Membrane zum Schutz der Feder und mit Anlüftvorrichtung. Bauteilgeprüft, TÜV-SV. 749. F Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%

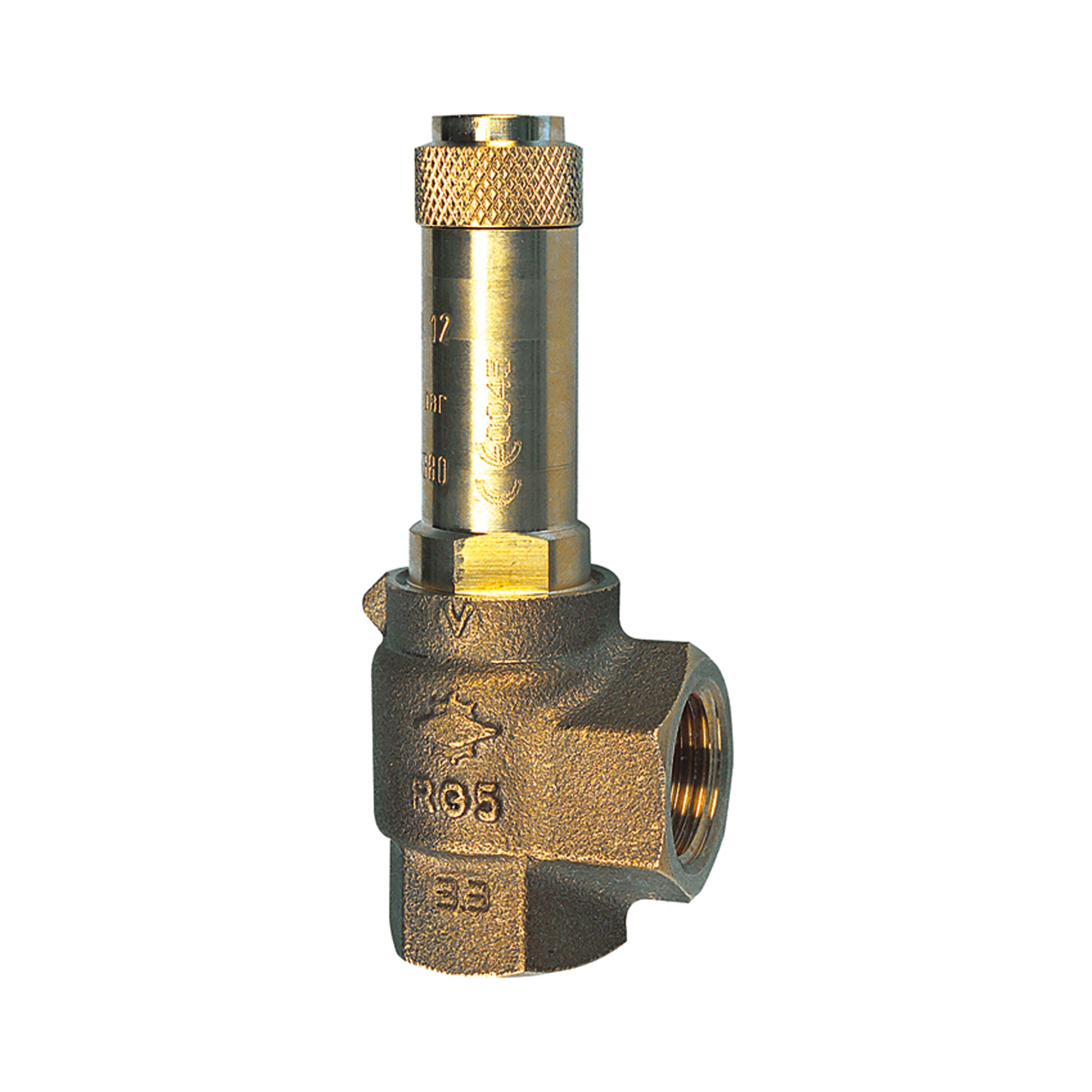

Eck-Sicherheitsventil, Sattdampf, G 1 1/4, Ansprechdruck 1 bar
Ab
158,90 €*
Abonnement
10 Varianten verfügbar
Eck-Sicherheitsventil, für Sattdampf, Rotguss, Betriebstemp. -10 bis 150 °C, G 1 1/4, SW 50, Ansprechdruck 1 bar. Bauteilgeprüft, TÜV – SV. 749 D/G Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
So funktioniert ein Sicherheitsventil
Im Ventil drückt eine Feder den Dichtkegel auf den Sitz. Solange der Anlagendruck unter dem Ansprechdruck liegt, bleibt das Ventil dicht; steigt der Druck darüber, überwindet er die Federkraft — das Ventil öffnet, bläst Medium ab und begrenzt so den Druck im System. Fällt der Druck wieder, schließt die Feder das Ventil selbsttätig. Es braucht dafür weder Strom noch Steuerung, und genau diese Unabhängigkeit macht es zum Sicherheitsorgan. Der Ansprechdruck ist bei den Sicherheitsventilen im Sortiment je Artikel werksseitig fest eingestellt — von 0,2 bis 50 bar in feinen Stufen. Gewählt wird also nicht „ein Ventil zum Einstellen", sondern der Artikel mit exakt dem Ansprechdruck, den die Anlage braucht. Einen Überblick über alle Ventilarten daneben gibt die Seite Ventile.Die Bauarten im Sortiment
Fünf Bauarten decken die typischen Absicherungsaufgaben ab:| Bauart | Ausführungen | Einsatz |
|---|---|---|
| Sicherheitsventile, Durchgangsform | 1.247 — DN-8- und DN-10-Baureihen, auch als Vollhub-Ausführung | Druckluftanlagen, Behälter, Geräteschutz |
| Eck-Sicherheitsventile für Flüssigkeiten | 159 — G 1/2 bis G 2 | Pumpen- und Flüssigkeitsleitungen |
| Eck-Sicherheitsventile für Sattdampf | 128 — Ansprechdrücke ab 0,4 bar | Dampferzeuger und Dampfleitungen |
| Mini-Abblasventile | 32 — Messing und Edelstahl, einstellbare Bereiche (z. B. 0,5–1,0 oder 10–18 bar) | kompakter Schutz direkt am Gerät |
| Druckbegrenzungsventile | 8 — inkl. Manometer, Bereich 0,1–3,0 bar | definiertes Druckniveau halten und ablesen |
Auswahlkriterien
Vier Angaben führen zum passenden Ventil:- Ansprechdruck: Er muss über dem Betriebsdruck der Anlage liegen und unter dem zulässigen Maximaldruck des schwächsten Bauteils. Das Sortiment staffelt von 0,2 bis 50 bar — auch krumme Werte wie 3,7 oder 6,4 bar sind ab Lager verfügbar.
- Medium: Druckluft und neutrale Gase (Durchgangs-Bauformen), Flüssigkeiten (Eck-Bauform) oder Sattdampf (eigene Eck-Baureihe) — die Bauart muss zum Medium passen.
- Anschluss: G 1/8 bis G 2; bei Behältern zählt der vorhandene Muffenanschluss, bei Leitungen die Nennweite.
- Werkstoff: Messing als Standard (1.263 Ausführungen), Edelstahl vor allem bei den Mini-Abblasventilen für korrosive Umgebungen.
FAQ zu Sicherheitsventilen
- Was macht das Sicherheitsventil? Es begrenzt den Druck in Behältern und Leitungen auf einen sicheren Wert: Übersteigt der Anlagendruck den Ansprechdruck, öffnet die Federmechanik selbsttätig und bläst Luft, Flüssigkeit oder Dampf ab, bis der Druck wieder im grünen Bereich ist. Damit schützt es Anlage und Personal vor den Folgen eines unkontrollierten Überdrucks — ganz ohne Strom oder Steuerung.
- Was ist der Unterschied zwischen Sicherheitsventil und Druckbegrenzungsventil? Das Sicherheitsventil ist der Notfallschutz: Im Normalbetrieb bleibt es zu und öffnet nur bei Überschreiten des Ansprechdrucks. Das Druckbegrenzungsventil arbeitet dauerhaft mit und hält ein eingestelltes Druckniveau im Prozess — bei HUG als Ausführung mit Manometer im Bereich 0,1 bis 3,0 bar. Kurz: eines sichert, das andere regelt.
- Bei welchem Druck öffnet das Sicherheitsventil? Exakt beim aufgedruckten Ansprechdruck, der je Artikel werksseitig fest eingestellt ist — im Sortiment von 0,2 bis 50 bar. Gewählt wird der Wert oberhalb des Betriebsdrucks und unterhalb der zulässigen Grenze der Anlage. Ein Beispiel: Ein 10-bar-Kompressornetz mit 8 bar Betriebsdruck bekommt typischerweise ein Ventil mit 10 bar Ansprechdruck.
- Wo wird das Sicherheitsventil eingebaut? So nah wie möglich am zu schützenden Volumen: am Behälterstutzen, am Druckluftkessel oder im abzusichernden Leitungsabschnitt — und immer ohne Absperrarmatur dazwischen, damit der Schutz nie versehentlich weggesperrt werden kann. Die Eck-Bauformen erleichtern den Einbau, wenn die Abblasrichtung um 90 Grad gedreht sein soll.
- Warum tropft oder zischt mein Sicherheitsventil? Meist liegt der Betriebsdruck zu dicht am Ansprechdruck — das Ventil „anblasend" zu betreiben verschleißt den Sitz. Zweiter Klassiker: Schmutz zwischen Kegel und Sitz nach dem ersten Abblasen. Kurz anlüften kann den Schmutz freispülen; bleibt das Ventil undicht, wird es getauscht — an einem Sicherheitsorgan wird nicht gedichtet oder nachgestellt.
- Welches Sicherheitsventil passt zum Kompressor? Ein Durchgangs-Sicherheitsventil, dessen Ansprechdruck dem zulässigen Kesseldruck entspricht — gängig sind 6, 8, 10 oder 16 bar, im Sortiment bis 50 bar. Der Anschluss richtet sich nach der Kesselmuffe (G 1/8 bis G 2). Für den Schutz einzelner Geräte hinter der Wartungseinheit sind die kompakten Mini-Abblasventile gedacht.
- Gibt es Sicherheitsventile für Dampf? Ja — die Eck-Sicherheitsventile in Sattdampf-Ausführung mit Ansprechdrücken ab 0,4 bar, in Größen von G 1/2 bis G 2. Standard-Ausführungen für Druckluft oder Flüssigkeiten gehören nicht an Dampfleitungen; Temperatur und Medium verlangen die dafür ausgelegte Baureihe.
- Eignet sich das auch für Heizung oder Boiler? Nein — Membran-Sicherheitsventile für Trinkwassererwärmer und Heizkreise sind eine eigene Sanitär-Gattung mit eigenen Zulassungen, die HUG in dieser Kategorie nicht führt. Das Sortiment hier ist Industrietechnik für Druckluft, Prozessflüssigkeiten und Sattdampf in Gewerbe und Anlagenbau.
- Darf ich ein Sicherheitsventil selbst einstellen? Nein. Der Ansprechdruck ist werksseitig eingestellt und gesichert — daran zu drehen hebelt die Schutzfunktion aus. Ändert sich der benötigte Wert, wird das Ventil gegen eines mit passendem Ansprechdruck getauscht; bei den einstellbaren Mini-Abblasventilen gilt der auf dem Artikel angegebene Bereich.
Sicherheitsventile bei HUG – 1.574 Ausführungen ab Lager
Das Programm stammt von RIEGLER — mit einer Staffelung der Ansprechdrücke, die auch krumme Anlagenwerte ohne Sonderanfertigung abdeckt. Passend dazu finden Sie im Sortiment:- Absperrventile – zum drucklosen Freischalten vor Wartungsarbeiten.
- Rückschlagventile – halten den Druck dort, wo er hingehört.
