Magnetventile
Ein Magnetventil öffnet und schließt eine Leitung elektrisch: Eine Magnetspule bewegt den Ventilkörper, sobald Spannung anliegt — ideal für Automatisierung, Fernschaltung und schnelle Schaltfolgen. HUG Technik führt 96 Grundtypen in 823 Ausführungen aus dem RIEGLER-Industrieprogramm ab Lager: 2/2- und 3/2-Wege-Ventile von G 1/8 bis G 2 (DN 2,5–50), in Messing und Edelstahl, mit Spannungen von 12 V DC bis 230 V AC.
Technische Infos
74 Artikel gefunden
Produktanzeige:
%
2/2-Wege-Magnetventil, NC, Messing, G 3/8, DN13, PN 0,5-16, NBR, vorgest., 110V AC
Ab
92,00 €*
Abonnement
42 Varianten verfügbar
2/2-Wege-Magnetv., NC, MS, G 3/8, DN13, PN 0,5-16, NBR, vorgest., 110V AC, Med.-Temp -20 bis 85, Umgeb.-Temp -10 bis 50. In vielen Bereichen wie dem Anlagenbau, der Prozesstechnik oder der Abfülltechnik sind Magnetventile eine optimale Lösung zur Steuerung und Regelung von Fluiden. Mit dieser professionellen Standardserie bietet RIEGLER in Deutschland konstruierte Fluidventile, die in Europa produziert werden. Ein konsequent geführtes Baukastensystem gewährleistet ein breites Spektrum an möglichen Ventil-Ausprägungen hinsichtlich Dichtwerkstoffen oder Ventilkörpern. Finden Sie Ihre benötigte Spezifikation nicht in unserem Standardsortiment, dann kontaktieren Sie uns gerne. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
2/2-Wege-Magnetventil, NC, Messing, G 1 1/4, DN32, PN 0,5-12, NBR, vorgest., 24V DC
Ab
92,00 €*
Abonnement
28 Varianten verfügbar
2/2-Wege-Magnetv., NC, MS, G 1 1/4, DN32, PN 0,5-12, NBR, vorgest., 24V DC, Med.-Temp -20 bis 85, Umgeb.-Temp -10 bis 50. In vielen Bereichen wie dem Anlagenbau, der Prozesstechnik oder der Abfülltechnik sind Magnetventile eine optimale Lösung zur Steuerung und Regelung von Fluiden. Mit dieser professionellen Standardserie bietet RIEGLER in Deutschland konstruierte Fluidventile, die in Europa produziert werden. Ein konsequent geführtes Baukastensystem gewährleistet ein breites Spektrum an möglichen Ventil-Ausprägungen hinsichtlich Dichtwerkstoffen oder Ventilkörpern. Finden Sie Ihre benötigte Spezifikation nicht in unserem Standardsortiment, dann kontaktieren Sie uns gerne. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
2/2-Wege-Magnetventil, NO, Messing, G 2, DN50, PN 0,5-10, FPM, vorgest., 230V AC
Ab
145,30 €*
Abonnement
42 Varianten verfügbar
2/2-Wege-Magnetv., NO, MS, G 2, DN50, PN 0,5-10, FPM, vorgest., 230V AC, Med.-Temp -15 bis 100, Umgeb.-Temp -10 bis 50. In vielen Bereichen wie dem Anlagenbau, der Prozesstechnik oder der Abfülltechnik sind Magnetventile eine optimale Lösung zur Steuerung und Regelung von Fluiden. Mit dieser professionellen Standardserie bietet RIEGLER in Deutschland konstruierte Fluidventile, die in Europa produziert werden. Ein konsequent geführtes Baukastensystem gewährleistet ein breites Spektrum an möglichen Ventil-Ausprägungen hinsichtlich Dichtwerkstoffen oder Ventilkörpern. Finden Sie Ihre benötigte Spezifikation nicht in unserem Standardsortiment, dann kontaktieren Sie uns gerne. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

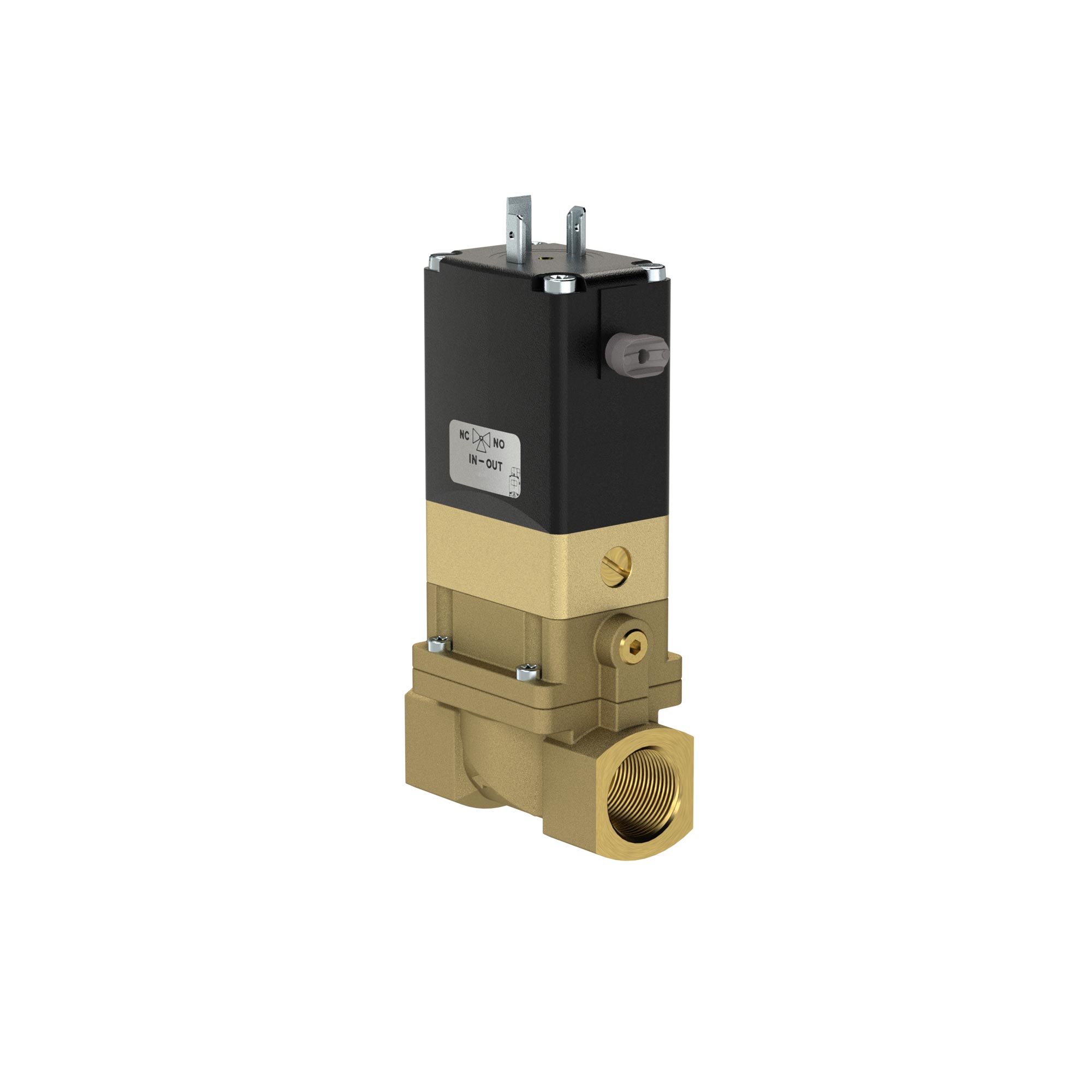

2/2 We-MV, NC, Messing, G 1 1/2, DN 40, PN 0,2-10, NBR, vorgesteuert 110V AC
Ab
274,89 €*
Abonnement
38 Varianten verfügbar
2/2-Wege-Magnetv. mediengetr., NC, MS, G 1 1/2, DN 40, PN 0,2-10, NBR, vorg. 110V AC, Med.-Temp 0 bis 80, Umgeb.-Temp 0 bis 55. Mediengetrennte Magnetventile sind ein wesentlicher Bestandteil in der Steuerung von Fluiden in Anlagen. Bei diesen direkt- oder vorgesteuerterten Ventilen treten nur das Fluidgehäuse und die Trennmembran mit dem Medium in Kontakt. Somit können diese Ventile einer Vielzahl von Medien widerstehen (siehe Beständigkeitstabelle). Daneben erfüllt das Messinggehäuse alle gängigen Trinkwasseranforderungen. Das Direktgesteuerte Ventil kann in der 3/2-Wege-Ausführung entweder als Mischventil oder für eine beliebige Durchflussrichtung eingesetzt werden. Das vorgesteuerte Ventil ist in der Grundstellung stromlos geschlossen. Durch das einfache Drehen des 3/2-Wege-Pilotventils kann die Grundstellung auf stromlos geöffnet geändert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

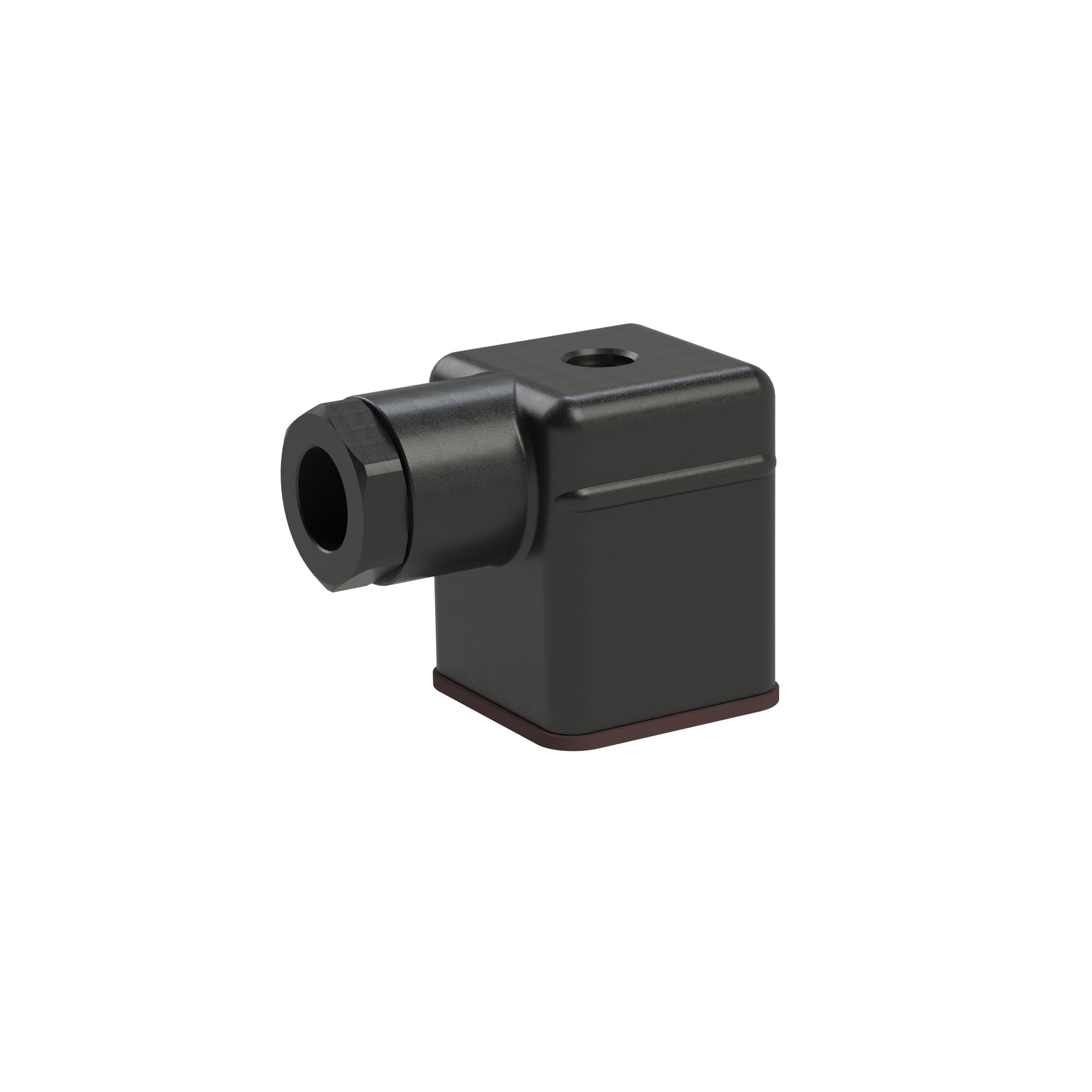

Gerätesteckdose, Bauform A, 12-24 V, AC/DC, LED, M16 IG
Ab
5,66 €*
Abonnement
3 Varianten verfügbar
Gerätesteckdose, Bauform A, 12-24 V, AC/DC, LED, M16 IG, für mediengetrennte Magnetventile, Typ-Nr. Endungen auf BD und BV. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
2/2 We-MV, NC, Messing, G 1/4, DN 3, PN 0-10, FPM, direktgesteuert 24V DC
Ab
249,76 €*
Abonnement
7 Varianten verfügbar
2/2-Wege-Magnetv. mediengetr., NC, MS, G 1/4, DN 3,0, PN 0-10, FPM, direktg. 24V DC, Med.-Temp 0 bis 90, Umgeb.-Temp 0 bis 55. Mediengetrennte Magnetventile sind ein wesentlicher Bestandteil in der Steuerung von Fluiden in Anlagen. Bei diesen direkt- oder vorgesteuerterten Ventilen treten nur das Fluidgehäuse und die Trennmembran mit dem Medium in Kontakt. Somit können diese Ventile einer Vielzahl von Medien widerstehen (siehe Beständigkeitstabelle). Daneben erfüllt das Messinggehäuse alle gängigen Trinkwasseranforderungen. Das Direktgesteuerte Ventil kann in der 3/2-Wege-Ausführung entweder als Mischventil oder für eine beliebige Durchflussrichtung eingesetzt werden. Das vorgesteuerte Ventil ist in der Grundstellung stromlos geschlossen. Durch das einfache Drehen des 3/2-Wege-Pilotventils kann die Grundstellung auf stromlos geöffnet geändert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
2/2 Wege-MV, NC, Messing, G 2, DN 50, PN 0,2-10, FPM, vorgesteuert 24V DC
Ab
274,89 €*
Abonnement
14 Varianten verfügbar
2/2-Wege-Magnetv. mediengetr., NC, MS, G 2, DN 50, PN 0,2-10, FPM, vorg. 24V DC, Med.-Temp 0 bis 90, Umgeb.-Temp 0 bis 55. Mediengetrennte Magnetventile sind ein wesentlicher Bestandteil in der Steuerung von Fluiden in Anlagen. Bei diesen direkt- oder vorgesteuerterten Ventilen treten nur das Fluidgehäuse und die Trennmembran mit dem Medium in Kontakt. Somit können diese Ventile einer Vielzahl von Medien widerstehen (siehe Beständigkeitstabelle). Daneben erfüllt das Messinggehäuse alle gängigen Trinkwasseranforderungen. Das Direktgesteuerte Ventil kann in der 3/2-Wege-Ausführung entweder als Mischventil oder für eine beliebige Durchflussrichtung eingesetzt werden. Das vorgesteuerte Ventil ist in der Grundstellung stromlos geschlossen. Durch das einfache Drehen des 3/2-Wege-Pilotventils kann die Grundstellung auf stromlos geöffnet geändert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

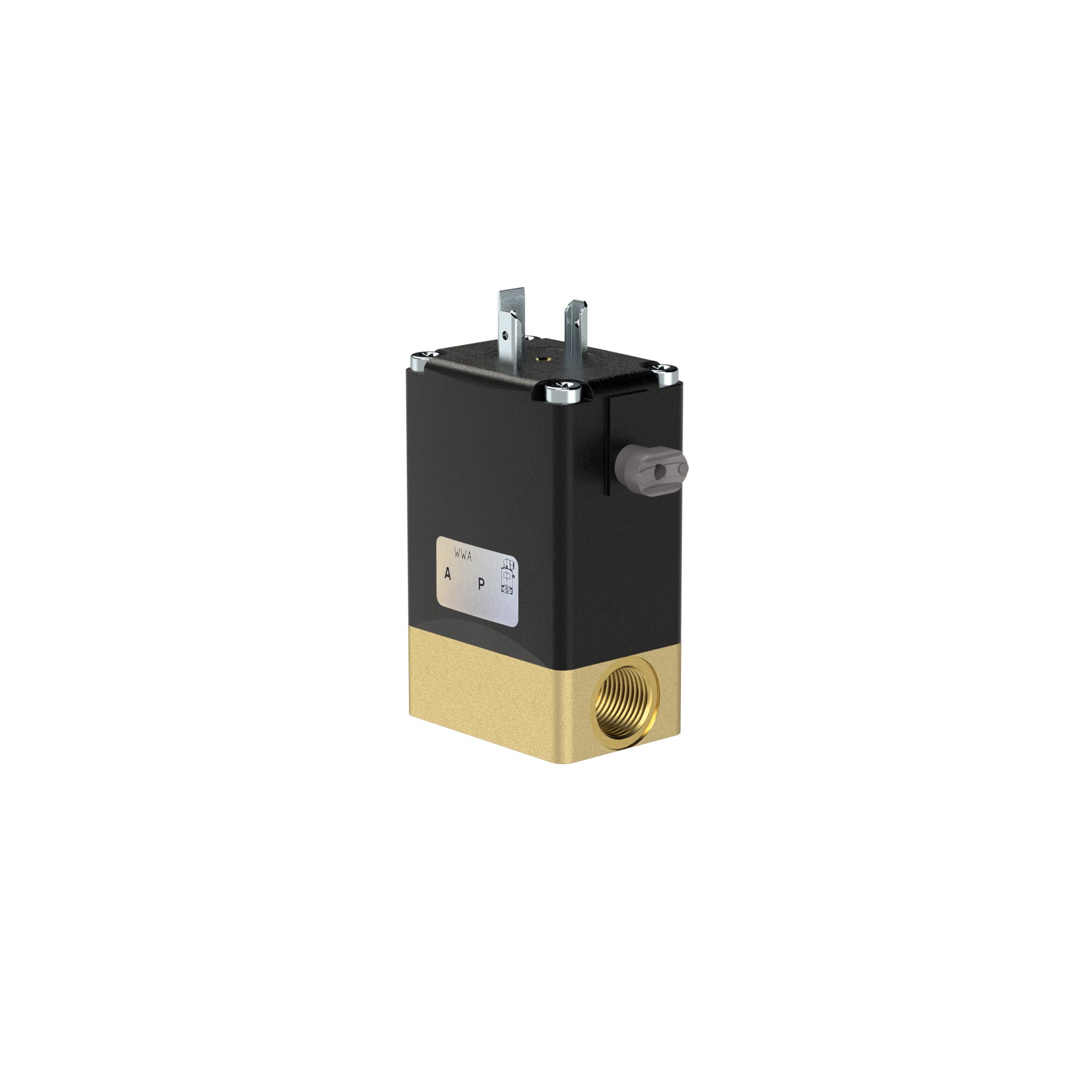

2/2 We-MV, NO, Messing, G 1/4, DN 3, PN 0-10, FPM, direktgesteuert 24V DC
Ab
249,76 €*
Abonnement
6 Varianten verfügbar
2/2-Wege-Magnetv. mediengetr., NO, MS, G 1/4, DN 3,0, PN 0-10, FPM, direktg. 24V DC, Med.-Temp 0 bis 80, Umgeb.-Temp 0 bis 55. Mediengetrennte Magnetventile sind ein wesentlicher Bestandteil in der Steuerung von Fluiden in Anlagen. Bei diesen direkt- oder vorgesteuerterten Ventilen treten nur das Fluidgehäuse und die Trennmembran mit dem Medium in Kontakt. Somit können diese Ventile einer Vielzahl von Medien widerstehen (siehe Beständigkeitstabelle). Daneben erfüllt das Messinggehäuse alle gängigen Trinkwasseranforderungen. Das Direktgesteuerte Ventil kann in der 3/2-Wege-Ausführung entweder als Mischventil oder für eine beliebige Durchflussrichtung eingesetzt werden. Das vorgesteuerte Ventil ist in der Grundstellung stromlos geschlossen. Durch das einfache Drehen des 3/2-Wege-Pilotventils kann die Grundstellung auf stromlos geöffnet geändert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
2/2 We-MV, NC, Messing, G 1/4, DN 3, PN 0-10, FPM, direktgesteuert 110V AC
Ab
249,76 €*
Abonnement
11 Varianten verfügbar
2/2-Wege-Magnetv. mediengetr., NC, MS, G 1/4, DN 3,0, PN 0-10, FPM, direktg. 110V AC, Med.-Temp 0 bis 90, Umgeb.-Temp 0 bis 55. Mediengetrennte Magnetventile sind ein wesentlicher Bestandteil in der Steuerung von Fluiden in Anlagen. Bei diesen direkt- oder vorgesteuerterten Ventilen treten nur das Fluidgehäuse und die Trennmembran mit dem Medium in Kontakt. Somit können diese Ventile einer Vielzahl von Medien widerstehen (siehe Beständigkeitstabelle). Daneben erfüllt das Messinggehäuse alle gängigen Trinkwasseranforderungen. Das Direktgesteuerte Ventil kann in der 3/2-Wege-Ausführung entweder als Mischventil oder für eine beliebige Durchflussrichtung eingesetzt werden. Das vorgesteuerte Ventil ist in der Grundstellung stromlos geschlossen. Durch das einfache Drehen des 3/2-Wege-Pilotventils kann die Grundstellung auf stromlos geöffnet geändert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
2/2 We-MV, NO, Messing, G 1/4, DN 3, PN 0-10, FPM, direktgesteuert 230V AC
Ab
249,76 €*
Abonnement
9 Varianten verfügbar
2/2-Wege-Magnetv. mediengetr., NO, MS, G 1/4, DN 3,0, PN 0-10, FPM, direkt. 230V AC, Med.-Temp 0 bis 80, Umgeb.-Temp 0 bis 55. Mediengetrennte Magnetventile sind ein wesentlicher Bestandteil in der Steuerung von Fluiden in Anlagen. Bei diesen direkt- oder vorgesteuerterten Ventilen treten nur das Fluidgehäuse und die Trennmembran mit dem Medium in Kontakt. Somit können diese Ventile einer Vielzahl von Medien widerstehen (siehe Beständigkeitstabelle). Daneben erfüllt das Messinggehäuse alle gängigen Trinkwasseranforderungen. Das Direktgesteuerte Ventil kann in der 3/2-Wege-Ausführung entweder als Mischventil oder für eine beliebige Durchflussrichtung eingesetzt werden. Das vorgesteuerte Ventil ist in der Grundstellung stromlos geschlossen. Durch das einfache Drehen des 3/2-Wege-Pilotventils kann die Grundstellung auf stromlos geöffnet geändert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Magnetspule, MV, direktgesteuert G 1/8, 110V AC, 8,5 VA
Ab
19,49 €*
Abonnement
25 Varianten verfügbar
Ersatz-Magnetspule für Magnetventil direktgesteuert G 1/8, 110V AC, Leistungsaufnahme 8,5 VA. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

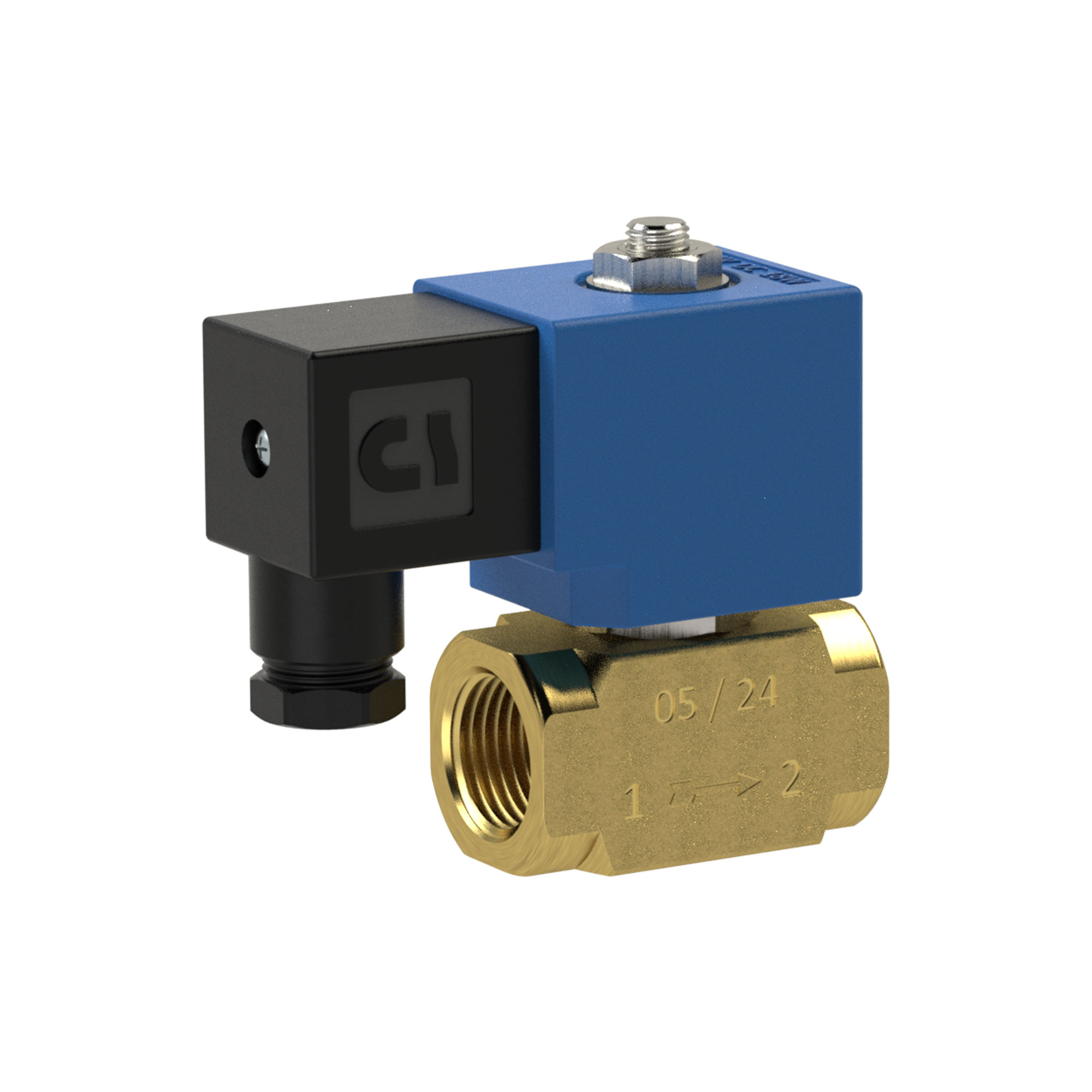

2/2-Wege-Magnetventil, Messing, NO, direktgesteuert, 230 V, G 3/8, PN 0-10 bar, NBR
Ab
49,33 €*
Abonnement
14 Varianten verfügbar
2/2-Wege-Magnetventil, Messing, NO, direktgesteuert, 230 V, 50 Hz, Mediumstemperatur -10 °C - 80 °C, G 3/8, PN 0 - 10 bar, NBR. Die Standardbaureihe in den Ausführungen - direktgesteuert - vorgesteuert Gerätesteckdose nach ISO 4400 Mediumstemperatur max. 80 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/988): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Inhalt im Überblick
So funktioniert ein Magnetventil
Im Ventil sitzt eine Spule um einen beweglichen Anker. Fließt Strom, zieht das Magnetfeld den Anker an und gibt den Ventilsitz frei — fällt die Spannung weg, drückt die Feder den Anker zurück in die Grundstellung. Daraus ergeben sich die zwei Grundtypen: NC (normally closed) ist stromlos geschlossen und öffnet nur unter Spannung — der Standard, weil die Leitung bei Stromausfall sicher dicht ist. NO (normally open) hält stromlos offen und schließt aktiv — richtig überall dort, wo ein Medium im Fehlerfall weiterfließen muss, etwa in Kühlkreisläufen. Ein 2/2-Wege-Ventil (674 Ausführungen im Sortiment) hat einen Eingang und einen Ausgang und schaltet die Leitung auf oder zu. Das 3/2-Wege-Ventil (52 Ausführungen) besitzt einen dritten Anschluss und wechselt zwischen zwei Wegen — es kann einen Verbraucher belüften und entlüften, wie es Steuerungen in der Pneumatik brauchen. Wer lieber von Hand schaltet, findet die mechanischen Gegenstücke bei den Absperrventilen.Direkt-, vor- oder zwangsgesteuert?
Die Steuerungsart entscheidet, ob das Ventil bei Ihrem Betriebsdruck überhaupt schaltet — der häufigste Auswahlfehler überhaupt:- Direktgesteuert: Der Magnet öffnet den Sitz unmittelbar. Funktioniert ab 0 bar Differenzdruck (im Sortiment als „PN 0-…" gekennzeichnet), dafür sind die Nennweiten klein — typisch DN 2,5 bis DN 3.
- Vorgesteuert (servogesteuert): Der Magnet öffnet nur ein kleines Pilotventil; den Rest erledigt der Leitungsdruck über eine Membran. So schalten auch große Nennweiten bis DN 50 mit kleiner Spule — aber nur, wenn ein Mindest-Differenzdruck anliegt (im Sortiment „PN 0,2-…" bzw. „PN 0,5-…").
- Zwangsgesteuert: Die Kombination — der Anker ist mechanisch mit der Membran gekoppelt. Schaltet ab 0 bar und beherrscht trotzdem größere Nennweiten; die Wahl für Anlagen mit schwankendem oder fehlendem Vordruck.
Auswahlkriterien
Fünf Angaben führen zum passenden Ventil:- Spannung: 12 V DC und 24 V DC für Steuerungen und mobile Anwendungen, 24 V AC, 110 V AC und 230 V AC für den Netzbetrieb — alle fünf sind im Sortiment vertreten, am breitesten 24 V DC.
- Grundstellung: NC (stromlos zu) als sicherer Standard, NO (stromlos offen) für Kühl- und Notlaufkreise.
- Medium und Dichtung: NBR für Wasser, Druckluft und neutrale Medien; FPM für Öle, Kraftstoffe und höhere Temperaturen.
- Werkstoff: Messing (624 Ausführungen) für den Normalfall, Edelstahl (106) für korrosive Medien und anspruchsvolle Umgebungen.
- Anschluss und Nennweite: G 1/8 bis G 2, DN 2,5 bis DN 50 — die Nennweite bestimmt den Durchfluss, das Gewinde muss zur Leitung passen.
FAQ zu Magnetventilen
- Was macht ein Magnetventil? Es schaltet den Durchfluss einer Leitung elektrisch: Liegt Spannung an der Spule an, bewegt das Magnetfeld den Anker und das Ventil öffnet (NC) oder schließt (NO). Damit lassen sich Wasser-, Druckluft- und Ölleitungen automatisiert, ferngesteuert oder im Takt schalten — vom Bewässerungscomputer bis zur Maschinensteuerung.
- Wie funktioniert ein Magnetventil — und warum öffnet meins nicht? Direktgesteuerte Ventile öffnen ab 0 bar. Vorgesteuerte brauchen dagegen einen Mindest-Differenzdruck (im Sortiment ab 0,2 bzw. 0,5 bar), weil der Leitungsdruck selbst die Membran öffnet. Der Klassiker: Ein vorgesteuertes Ventil wird drucklos getestet und „klemmt" scheinbar — tatsächlich fehlt nur der Differenzdruck. Für drucklose Anwendungen zwangs- oder direktgesteuerte Typen wählen.
- Stromlos offen oder stromlos geschlossen — was brauche ich? NC (stromlos geschlossen) ist der Sicherheitsstandard: Bei Stromausfall sperrt die Leitung. NO (stromlos offen) wählt man, wenn das Medium im Fehlerfall weiterfließen soll — etwa Kühlwasser, das eine Maschine auch beim Netzausfall schützt. Beide Grundstellungen führt HUG in allen gängigen Größen.
- Welche Spannung soll ich wählen? Die, die Ihre Steuerung liefert: 24 V DC ist der Industriestandard (breitestes Sortiment), 12 V DC dient mobilen und batteriegespeisten Anwendungen, 230 V AC dem direkten Netzanschluss, 24 V AC und 110 V AC klassischen Steuerkreisen. Die Spannung steht im Artikelnamen; die Spule muss exakt zur Versorgung passen — Über- oder Unterspannung verkürzt ihre Lebensdauer.
- Welches Magnetventil eignet sich für Wasser? Für Brauch- und Bewässerungswasser die Messing-Ausführungen mit NBR-Dichtung; bei stabilem Leitungsdruck vorgesteuert, bei drucklosen Zisternen- oder Pumpenanwendungen zwangs- oder direktgesteuert. Für aggressives oder salzhaltiges Wasser ist Edelstahl die sichere Wahl. Trinkwasser-Installationen im Sanitärbereich unterliegen eigenen Anforderungen — dieses Sortiment ist Industrietechnik.
- Welches Magnetventil für Druckluft? Druckluft ist der Kernfall der vorgesteuerten Messing-Ventile mit NBR-Dichtung: Der Netzdruck von typischerweise 6 bis 10 bar liefert den nötigen Differenzdruck zuverlässig. Für Steuerungsaufgaben mit Be- und Entlüften sind die 3/2-Wege-Ausführungen gedacht; kompakte Geräteanschlüsse ab G 1/8 decken Blaspistolen, Zylinder und Wartungseinheiten ab.
- Was geht an einem Magnetventil kaputt — und wie teste ich das? Die zwei Verschleißpunkte sind die Spule (Wicklung durchgebrannt) und die Membran bzw. Dichtung (rissig, verschmutzt). Schnelltest: Beim Einschalten muss ein deutliches Klicken hörbar sein — bleibt es aus, Spannung und Spule prüfen; klickt es, aber schaltet nicht, liegt es meist an Membran, Schmutz oder fehlendem Differenzdruck. HUG führt Verschleißteilsätze und Ersatzmembranen, sodass Spule und Innenleben ohne Ausbau der Verrohrung getauscht werden können.
- Magnetventil oder motorbetriebener Kugelhahn? Das Magnetventil schaltet in Millisekunden und beliebig oft — perfekt für Takt- und Dosieraufgaben. Es hält aber nur in der bestromten Stellung, solange Strom fließt. Wo selten geschaltet wird und der volle Durchgang zählt, ist ein Kugelhahn die robustere Wahl — von Hand oder mit Antrieb.
Magnetventile bei HUG – 823 Ausführungen ab Lager
Die Magnetventile bei HUG stammen aus dem Industrieprogramm von RIEGLER — 96 Grundtypen, deren Spannungs-, Werkstoff- und Dichtungsvarianten sich systematisch durchkombinieren lassen, ergänzt um Verschleißteilsätze und Ersatzmembranen für den Service. Passend dazu finden Sie im Sortiment:- Sicherheits- und Druckbegrenzungsventile – der Überdruckschutz hinter jeder geschalteten Leitung.
- Rückschlagventile – verhindern Rückfluss, wenn das Magnetventil öffnet.
