Kugelhähne Standard
Der Standard-Kugelhahn ist die meistverbaute Absperrarmatur überhaupt: Vierteldrehung am Hebel, voller Durchgang, kein Verschleißteil, das regelmäßig getauscht werden müsste. HUG Technik führt in dieser Kategorie 57 Ausführungen aus zwei Markenprogrammen — BEE und GEKA® — in Messing und Edelstahl, von DN 6 bis DN 50, mit vollem Durchgang nach DIN EN 1983 und Gewinden nach DIN ISO 228.
Technische Infos
57 Artikel gefunden
Produktanzeige:
%
BEE Kugelhahn Messing 1/4 IG/IG, mit Flügelgriff, PN 40
6,49 €*
6,83 €*
(4.98% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%

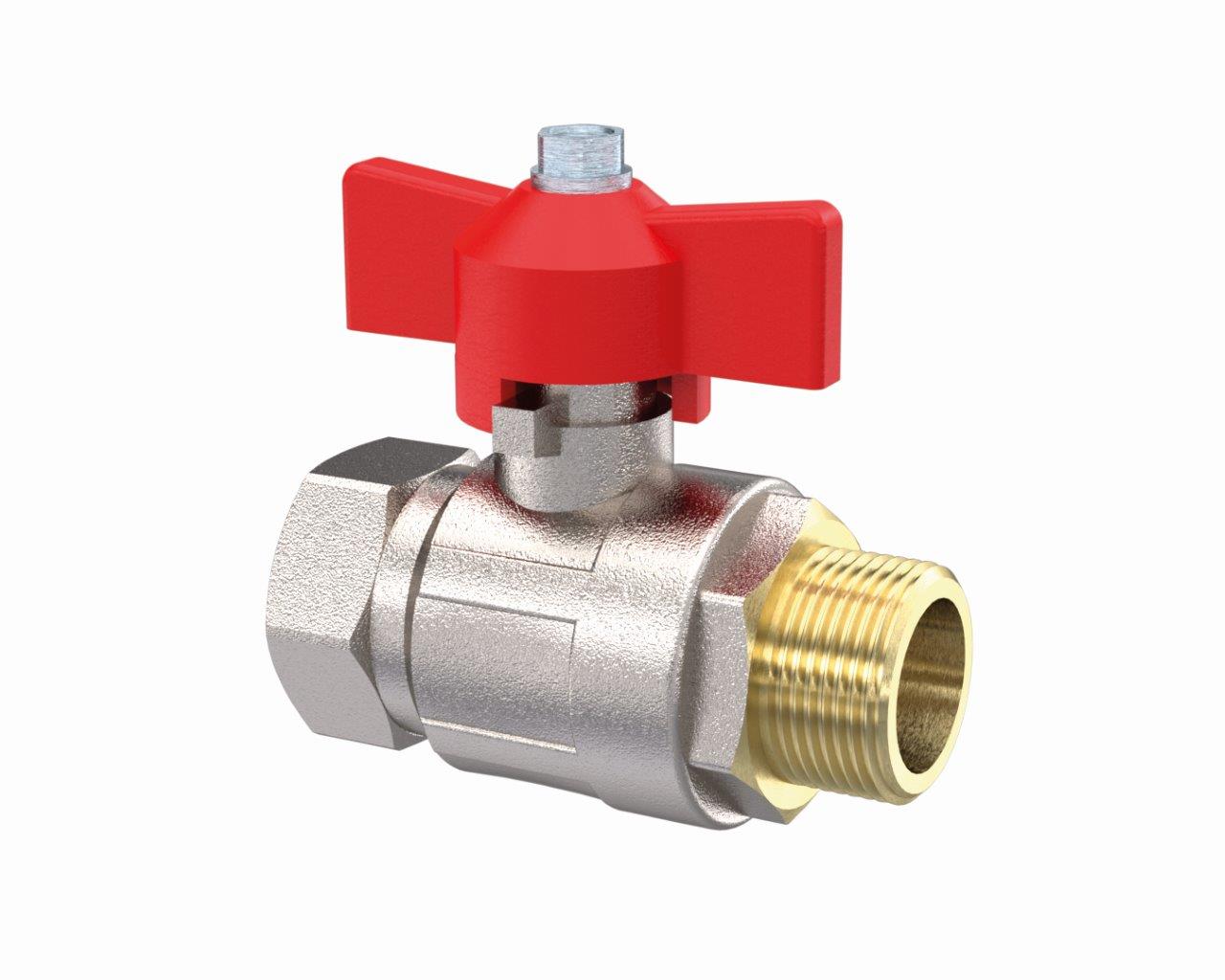

GEKA® plus-Kugelhahn "Typ 3" IG x AG G 1" MS Ni
30,67 €*
38,34 €*
(20.01% gespart)
Abonnement
Eigenschaften: Innengewinde/AußengewindeVoller DurchgangMaterial: Gehäuse: Messing CW617N vernickeltKugel: Messing CW617N hartverchromt mit Dichtringen PTFESpindel: Messing CW614N mit Dichtringen PTFEHebel: Chromstahl, kunststoffumspritzt, rotTemperaturbereich: Wasser von ca. 0 °C bis +100 °CLuft von ca. –15 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
BEE Edelstahl-Kugelhahn 842 voller Durchgang, DN 6
30,47 €*
32,07 €*
(4.99% gespart)
Abonnement
Kugelhahn 842 aus Edelstahl• Zweiteiliges Gehäuse, verschraubt • Voller Durchfluss • Mit ausblassicheren Schaltwelle und einstellbarer Stopfbuchse (Stopfbuchsmutter muss in zeitlichen Abständen nachgezogen werden) • Innengewinde nach ISO 7/1 • Baulänge nach DIN 3202 M3 • Für Wasser, Öl, Druckluft, Kraftstoff, Lösungsmittel, Dampf, aggressive Medien, Lebensmittel, Getränke • Betriebsdruck: max. 64 bar • Temperaturbereich: 20 °C bis max. +180 °C (abhängig vom Betriebsdruck) Material: • Gehäuse: Edelstahl 1.4408 • Kugel: Edelstahl 1.4408 • Kugeldichtung: PTFE • Schaltwelle: Edelstahl 1.4401 • Schaltwellendichtung: PTFE • Griff: Edelstahl mit blauer Kunststoffummantelung Technische Daten: Gewinde: 1/4 Zoll DN: 6 mm Baulänge: 51,5 mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn Messing 1/4 IG/AG, mit Flügelgriff, PN 40
7,05 €*
7,43 €*
(5.11% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn 93500, 3/8 IG/IG PN30, mit Flügelgriff, Messing
4,84 €*
5,09 €*
(4.91% gespart)
Abonnement
Manueller Kugelhahn, mini, Innengewinde – Innengewinde Eigenschaften: •Gehäuse aus gezogenem Sechskant-Messingprofil, sandgestrahlt •Ausblassichere Schaltwelle mit O-Ring •Wartungsfrei •Betätigung mit Griff oder Gabelschlüssel Zulassung/Norm: •Innen-/Außengewinde nach DIN ISO 228/1 Einsatzbereiche: •Druckluft •Wasser •Kraftstoffe Technische Daten: Material: Gehäuse und Kugel: Messing verchromt, Schaltwelle: Messing, Kugeldichtung: PTFE, Spindeldichtung: O-Ring = Viton®, Griff: Nylon, schwarz Temperaturbereich: –20 °C bis +90 °C (abhängig vom Betriebsdruck) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn 93500, 1/4 IG/IG PN30, mit Flügelgriff, Messing
5,38 €*
5,66 €*
(4.95% gespart)
Abonnement
Manueller Kugelhahn, mini, Innengewinde – Innengewinde Eigenschaften: •Gehäuse aus gezogenem Sechskant-Messingprofil, sandgestrahlt •Ausblassichere Schaltwelle mit O-Ring •Wartungsfrei •Betätigung mit Griff oder Gabelschlüssel Zulassung/Norm: •Innen-/Außengewinde nach DIN ISO 228/1 Einsatzbereiche: •Druckluft •Wasser •Kraftstoffe Technische Daten: Material: Gehäuse und Kugel: Messing verchromt, Schaltwelle: Messing, Kugeldichtung: PTFE, Spindeldichtung: O-Ring = Viton®, Griff: Nylon, schwarz Temperaturbereich: –20 °C bis +90 °C (abhängig vom Betriebsdruck) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%

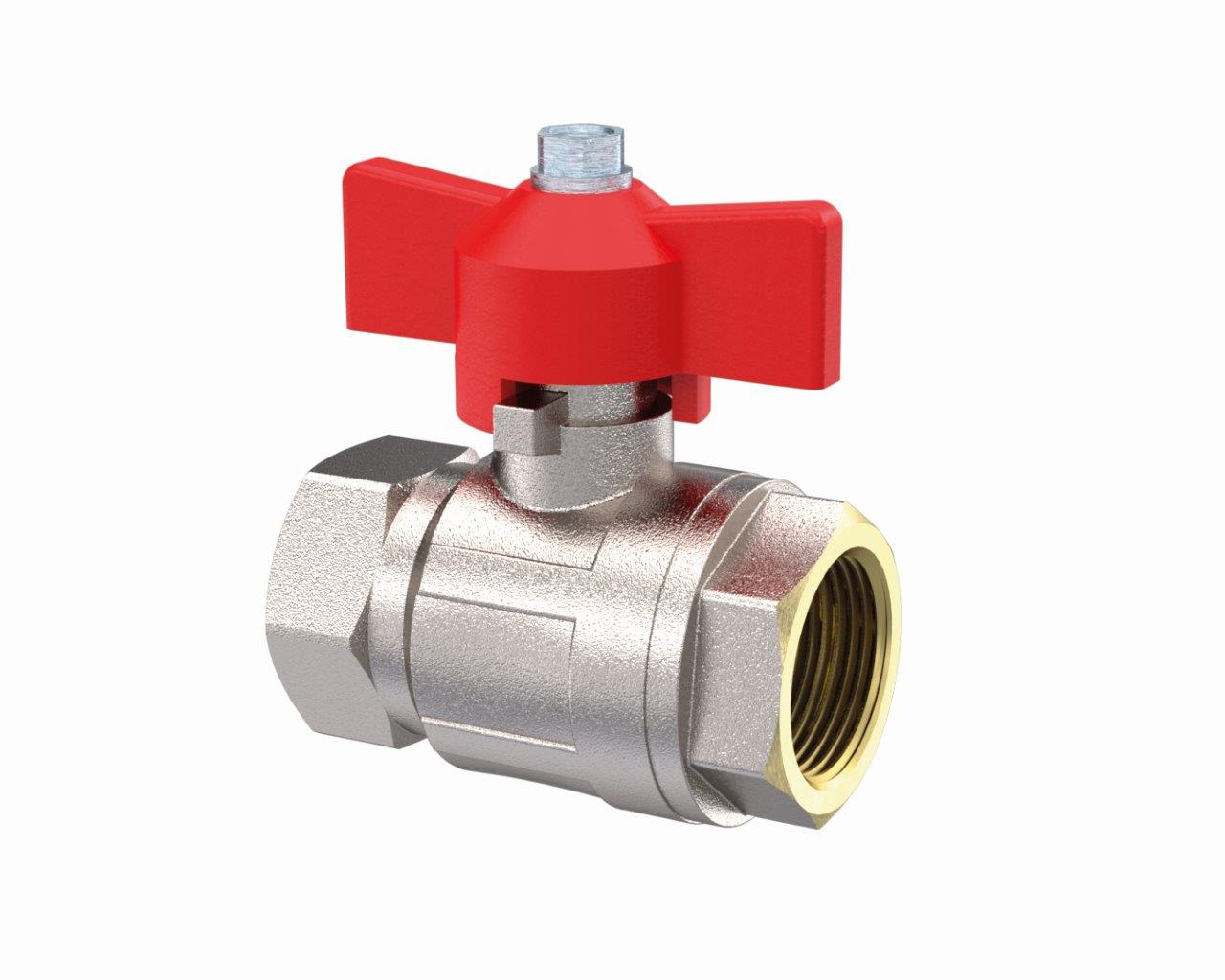

GEKA® plus-Kugelhahn "Typ 3" 2 x IG G 3/4" MS Ni
16,06 €*
20,08 €*
(20.02% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °Cbis +150 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
GEKA® plus-Kugelhahn "Typ 3" 2 x IG G 3/8" MS Ni
10,20 €*
12,74 €*
(19.94% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °C bis +150 °C. Besonderer Hinweis: Der Betriebsdruck ist abhängig von der Betriebstemperatur. Die Angaben sind nur Richtwerte. Es gibt daher keinen Anspruch auf absolute Verbindlichkeit und keine Garantieübernahme. Abweichungen für Maße und technische Daten sind unter Vorbehalt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
BEE Kugelhahn mit Hebelgriff, Messing, 3/4 IG/AG PN40
15,47 €*
16,28 €*
(4.98% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
BEE Kugelhahn mit Hebelgriff, Messing, 1.1/2IG/AG PN40
51,97 €*
54,70 €*
(4.99% gespart)
Abonnement
Kugelhahn, Baureihe 990 Eigenschaften: • Voller Durchgang nach DIN EN 1983 • Innen- und Außengewinde nach DIN ISO 228 • Ausblassichere vernickelte Messingschaltwelle Einsatzbereiche: • Wasser • Öl • Druckluft • Kraftstoffe Technische Daten: Material: Gehäuse: Messing CW617N, vernickelt; Kugel: Messing CW614N, verchromt; Kugeldichtung: PTFE; Schaltwellendichtung: O-Ringe, Viton; Hebelgriff: Stahl verzinkt, mit roter Kunststoffummantelung; Flügelgriff: Aluminium, rot lackiert; ISO-T Griff: PA 6 Betriebsdruck: 40 bar Temperaturbereich: –20 °C bis +180 °C, ISO-T Griff –20 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): G. Bee GmbH, Robert-Bosch-Straße 14, 71691 Freiberg a.N., DE, info@g-bee.de
%
GEKA® plus-Kugelhahn "Typ 3" IG x AG G 3/4" MS Ni
16,82 €*
21,03 €*
(20.02% gespart)
Abonnement
Eigenschaften: Innengewinde/AußengewindeVoller DurchgangMaterial: Gehäuse: Messing CW617N vernickeltKugel: Messing CW617N hartverchromt mit Dichtringen PTFESpindel: Messing CW614N mit Dichtringen PTFEHebel: Chromstahl, kunststoffumspritzt, rotTemperaturbereich: Wasser von ca. 0 °C bis +100 °CLuft von ca. –15 °C bis +150 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
%
GEKA® plus-Kugelhahn "Typ 3" IG x AG G 3/8" MS Ni
12,49 €*
15,61 €*
(19.99% gespart)
Abonnement
Das Gehäuse des GEKA® plus-Kugelhahns mit Innen- und Außengewinde besteht aus Messing CW617N vernickelt, Kugel aus Messing CW617N hartverchromt, die Spindel aus Messing CW614N, der Hebel ist aus Chromstahl kunststoffumspritzt in rot. Kugel und Spindel mit Dichtringen aus PTFE sorgen für nötige Dichtigkeit. Die Betriebstemperatur ist bei Wasser von 0 °C bis +100 °C, bei Luft von –15 °C bis +150 °C. Besonderer Hinweis: Der Betriebsdruck ist abhängig von der Betriebstemperatur. Die Angaben sind nur Richtwerte. Es gibt daher keinen Anspruch auf absolute Verbindlichkeit und keine Garantieübernahme. Abweichungen für Maße und technische Daten sind unter Vorbehalt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
Inhalt im Überblick
Die Baureihen im Sortiment
Vier Baureihen decken unterschiedliche Anforderungen ab:| Baureihe | Werkstoff | Merkmal | Druck |
|---|---|---|---|
| BEE 990 | Messing | Flügelgriff, voller Durchgang nach DIN EN 1983 | PN 40 |
| BEE 842 | Edelstahl | zweiteiliges verschraubtes Gehäuse, einstellbare Stopfbuchse | — |
| BEE 93500 | Messing | Sechskantprofil, wartungsfrei, Griff oder Gabelschlüssel | PN 30 |
| GEKA® plus Typ 3 | Messing CW617N vernickelt | IG × AG, hartverchromte Kugel mit PTFE | — |
Voller Durchgang und ausblassichere Schaltwelle
Zwei technische Merkmale ziehen sich durch das Sortiment. Der volle Durchgang nach DIN EN 1983 bedeutet, dass die Kugelbohrung denselben Querschnitt hat wie das Anschlussgewinde — die geöffnete Armatur drosselt praktisch nicht. Das ist der Grund, warum Kugelhähne als Hauptabsperrung so verbreitet sind: Sie kosten im Betrieb keine Leistung. Die ausblassichere Schaltwelle ist ein Sicherheitsmerkmal, das man erst im Fehlerfall bemerkt. Die Welle ist so konstruiert, dass sie sich bei Innendruck nicht aus dem Gehäuse herausdrücken lässt — auch dann nicht, wenn die Griffbefestigung gelöst oder beschädigt ist. Bei den Reihen 990 und 93500 ist sie ausdrücklich ausgewiesen, bei letzterer zusätzlich mit O-Ring abgedichtet. Ein Unterschied verdient Beachtung: Die Edelstahl-Reihe 842 hat eine einstellbare Stopfbuchse, deren Mutter laut Herstellerangabe in zeitlichen Abständen nachgezogen werden muss. Das ist kein Mangel, sondern Konstruktionsprinzip — es erlaubt, eine mit den Jahren nachlassende Spindelabdichtung wieder dichtzusetzen, statt die Armatur zu tauschen. Nur sollte man es beim Wartungsplan einkalkulieren; die Messingreihen sind demgegenüber wartungsfrei.Die richtige Größe wählen
Zwei Angaben genügen: Gewindegröße und Anschlussart.- Gewindegröße — im Sortiment von den kleinen Zollmaßen für Geräteanschlüsse bis zu größeren Nennweiten für Verteilleitungen, insgesamt DN 6 bis DN 50. Ein Zoll ist dabei die mit Abstand meistgesuchte Größe, weil sie in Betriebswasser- und Druckluftleitungen die typische Hauptleitungsgröße ist.
- Anschlussart — zwei Innengewinde für den Einbau zwischen zwei Rohrenden, oder Innen-/Außengewinde, wenn direkt in eine Muffe oder ein T-Stück geschraubt wird. Die Gewinde folgen DIN ISO 228 beziehungsweise ISO 7/1.
FAQ zu Standard-Kugelhähnen
- Was heißt voller Durchgang? Die Bohrung in der Kugel hat denselben Querschnitt wie das Anschlussgewinde — die geöffnete Armatur verengt die Leitung also nicht. Das ist in DIN EN 1983 definiert und der Grund, warum Kugelhähne kaum Druckverlust erzeugen. Bei reduziertem Durchgang wäre die Bohrung kleiner, die Armatur dafür kompakter und günstiger.
- Was bedeutet ausblassichere Schaltwelle? Die Welle, die den Hebel mit der Kugel verbindet, ist so konstruiert, dass der Innendruck sie nicht aus dem Gehäuse drücken kann — auch nicht, wenn die Griffbefestigung fehlt oder beschädigt ist. Ein Sicherheitsmerkmal, das im Normalbetrieb unsichtbar bleibt und im Schadensfall verhindert, dass die Armatur schlagartig aufreißt.
- Welche Größe brauche ich — was heißt Kugelhahn 1 Zoll? Die Zollangabe bezeichnet das Anschlussgewinde. Ein Ein-Zoll-Kugelhahn hat G 1 beziehungsweise Rp 1 und passt an Leitungen mit ebendiesem Gewinde — typisch für Betriebswasser- und Druckluft-Hauptleitungen. Beim Austausch die Angabe vom alten Hahn übernehmen, bei Neuplanung die Leitungsgröße zugrunde legen.
- Messing oder Edelstahl? Messing ist der wirtschaftliche Standard für Wasser, Öl, Druckluft und Kraftstoffe — die Einsatzbereiche, die der Hersteller für die Reihe 990 ausdrücklich nennt. Edelstahl wählt man bei korrosiven Medien, dauerhaft feuchter Umgebung oder erhöhten Hygieneanforderungen. Für Trinkwasserleitungen sind beide Reihen nicht ausgewiesen; dafür gibt es die zugelassenen Ausführungen in der Nachbarkategorie.
- Muss ich am Kugelhahn etwas warten? Bei den Messing-Reihen nein — die Reihe 93500 ist ausdrücklich als wartungsfrei angegeben. Die Edelstahl-Reihe 842 hat dagegen eine einstellbare Stopfbuchse, deren Mutter laut Hersteller in zeitlichen Abständen nachgezogen werden muss. Unabhängig davon gilt für alle: ein- bis zweimal jährlich einmal ganz durchschalten, damit die Kugel gangbar bleibt.
- Was ist der Unterschied zum 3-Wege-Kugelhahn? Der Standard-Kugelhahn hat zwei Anschlüsse und kennt nur auf und zu. Der 3-Wege-Kugelhahn hat einen dritten Anschluss und kann je nach Bohrungsform umlenken, verteilen oder mischen. Wer nur absperren will, fährt mit der Zweiwege-Ausführung günstiger und kompakter.
- Wofür ist der Flügelgriff gut? Er lässt sich mit Handschuhen und auch mit nassen Händen sicher greifen und zeigt die Stellung durch seine Ausrichtung eindeutig an — längs zur Leitung heißt offen, quer heißt zu. Bei sehr beengten Einbausituationen gibt es alternativ die Sechskant-Reihe 93500, die sich mit dem Gabelschlüssel bedienen lässt.
- Halten die Hähne auch Druckluft? Ja, Druckluft ist einer der ausdrücklich genannten Einsatzbereiche — neben Wasser, Öl und Kraftstoffen. Die Messing-Reihe 990 ist mit PN 40 angegeben und damit für übliche Netzdrücke von 6 bis 10 bar weit ausreichend dimensioniert. Für Hydraulikanlagen mit mehreren hundert bar sind dagegen die Hydraulik-Kugelhähne vorgesehen.
Standard-Kugelhähne bei HUG – 57 Ausführungen ab Lager
Das Sortiment vereint das BEE-Programm mit den Ausführungen von GEKA® — zwei Herstellerwelten, die zusammen Messing und Edelstahl, Flügelgriff und Hebel sowie kompakte und klassische Bauformen abdecken. Passend dazu finden Sie im Sortiment:- Kugelhähne im Überblick – alle Bauarten des Zweigs auf einen Blick.
