Bohrhammerhähne
Der Bohrhammerhahn nach DIN 20030 ist die Absperrarmatur für die härteste Umgebung, die die Druckluft kennt: Bergbau und Steinbrüche. Er sperrt die Luftzufuhr zum Bohrhammer ab, ist selbstdichtend ausgeführt und trägt am Eingang eine Gegenmutter mit Konus, die ihn fest und ausgerichtet an der Zuleitung hält. HUG Technik führt zwei Ausführungen von Lüdecke ab Lager — in G 3/4 und G 1, jeweils mit Gegenmutter SW 32/41.
Technische Infos
3 Artikel gefunden
Produktanzeige:
%

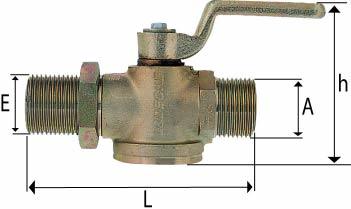

Lüdecke Bohrhammerhahn DIN 20030 G1
52,32 €*
65,40 €*
(20% gespart)
Abonnement
Bohrhammerhahn DIN 20030 Eigenschaften: • Selbstdichtend • Ohne Hebelanschlag und Entlüftung • Eingangsgewinde mit Gegenmutter SW 32/41 und Konus Einsatzbereiche: • Bergbau und Steinbrüche Zulassung/Norm: • DIN 20030 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Bohrhammerhahn DIN20030 G3/4
43,77 €*
54,72 €*
(20.01% gespart)
Abonnement
Bohrhammerhahn DIN 20030 Eigenschaften: • Selbstdichtend • Ohne Hebelanschlag und Entlüftung • Eingangsgewinde mit Gegenmutter SW 32/41 und Konus Einsatzbereiche: • Bergbau und Steinbrüche Zulassung/Norm: • DIN 20030 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
%
Lüdecke Schlauchverschraubung 35 mm, 1 3/8 RD55 X1/6
38,36 €*
47,95 €*
(20% gespart)
Abonnement
Konus-Verschraubung DIN 8537/20033 mit Sicherungsbund Eigenschaften: • Überwurfmutter und Kegeltülle mit Sicherungsbund • Kegeltülle mit Konus 1:3 und zusätzlicher O-Ring Abdichtung Einsatzbereiche: • Druckluft • Wasser im Bau • Berg- und Tunnelbau Technische Daten: Material: Stahl/Temperguss, verzinkt, gelb passiviert, Chrom-IV-frei Betriebsdruck: max. 16/25 bar Temperaturbereich: –40 °C bis +95 °C Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): LÜDECKE E. G. GMBH, Druckluftarmaturen, Heinrich-Hauck-Str., 92224 Amberg, Deutschland, E-Mail: info@luedecke.de
Inhalt im Überblick
DIN 20030 und das Einsatzfeld
DIN 20030 ist die Norm, unter der diese Hähne geführt werden — sie ordnet die Bauart dem Bergbau zu. Genau das nennt der Hersteller auch als Einsatzbereich: Bergbau und Steinbrüche. Damit unterscheidet sich der Bohrhammerhahn von seinen Geschwistern in der Lüdecke-Bauhahn-Familie, die für die allgemeine Druckluftversorgung am Bau ausgewiesen sind. Der Unterschied ist mehr als eine Formalie. Unter Tage und im Steinbruch arbeiten Bohrhämmer im Dauerbetrieb, die Luftleitungen liegen im Gestein, im Staub und in der Nässe, und der Hahn wird mit Handschuhen und oft ohne freie Sicht bedient. Eine Armatur, deren Dichtung nach einer Saison ausfällt, ist dort keine Option. Deshalb ist auch der Bohrhammerhahn als selbstdichtender Kükenhahn ausgeführt: Ein konisches Messingküken dichtet unmittelbar im Gehäuse ab, Metall auf Metall, ganz ohne separaten Dichtring, der altern könnte. Wie beim Durchgangshahn verzichtet die Bauart auf Hebelanschlag und Entlüftung — der Hahn sperrt schlicht ab, ohne zusätzliche Funktionen, die im rauen Betrieb Angriffsflächen böten.Gegenmutter und Konus am Eingang
Das konstruktive Merkmal, das den Bohrhammerhahn von allen anderen Bauhähnen abhebt, sitzt am Eingang: ein Gewinde mit Gegenmutter in den Schlüsselweiten 32/41 und einem Konus. Diese Kombination löst ein Problem, das jeder kennt, der Armaturen in Leitungen einschraubt: Beim Festziehen dreht sich der Hahn mit, und am Ende zeigt der Hebel in eine ungünstige Richtung — oder man dreht zurück und riskiert eine Undichtigkeit. Die Gegenmutter trennt beides voneinander. Der Hahn wird in die gewünschte Position gebracht und dann mit der Kontermutter gegen die Anschlussfläche verspannt. Der Konus übernimmt dabei die Abdichtung, unabhängig davon, wie weit das Gewinde eingedreht wurde. Für den Einsatz am Bohrhammer bedeutet das: Der Hebel lässt sich exakt dorthin ausrichten, wo er im Betrieb erreichbar ist und nicht am Gestein anschlägt — und er bleibt dort, auch wenn die Leitung Vibrationen ausgesetzt ist. Die passenden Anschlussteile mit Kegeltülle und Sicherungsbund liegen im Bereich Konus-Verschraubungen.Die beiden Größen
Das Sortiment umfasst zwei Ausführungen plus die passende Schlauchverschraubung:| Artikel | Größe | Merkmal |
|---|---|---|
| Bohrhammerhahn DIN 20030 | G 3/4 | Gegenmutter SW 32/41, Konus |
| Bohrhammerhahn DIN 20030 | G 1 | Gegenmutter SW 32/41, Konus |
| Konus-Schlauchverschraubung DIN 8537/20033 | 35 mm, RD 55×1/6 | Kegeltülle Konus 1:3, O-Ring, Sicherungsbund |
FAQ zu Bohrhammerhähnen
- Was ist ein Bohrhammerhahn? Ein selbstdichtender Kükenhahn nach DIN 20030, der die Druckluftzufuhr zum Bohrhammer absperrt. Er ist für den Einsatz im Bergbau und in Steinbrüchen ausgewiesen und trägt am Eingang eine Gegenmutter mit Konus, mit der sich der Hahn ausgerichtet und dicht an der Zuleitung verspannen lässt.
- Wofür ist die Gegenmutter am Eingang? Sie trennt das Ausrichten vom Abdichten. Der Hahn wird in die gewünschte Hebelstellung gedreht und dann mit der Kontermutter gegen die Anschlussfläche verspannt — der Konus übernimmt die Dichtung. So zeigt der Hebel immer dorthin, wo er im Betrieb gebraucht wird, unabhängig davon, wie weit das Gewinde eingedreht ist. Die Schlüsselweiten sind 32 und 41.
- Was bedeutet DIN 20030? Das ist die Norm, unter der diese Hahnbauart geführt wird; sie ordnet sie dem Bergbau zu. Die Herstellerangabe nennt DIN 20030 ausdrücklich als Zulassung beziehungsweise Norm für beide Ausführungen. Sie unterscheidet den Bohrhammerhahn von den Bauhähnen nach DIN 3486 und DIN 3487, die für die allgemeine Baustellen-Druckluft gedacht sind.
- Warum hat der Hahn keine Entlüftung? Die Bauart ist ausdrücklich ohne Hebelanschlag und Entlüftung ausgeführt — sie reduziert sich auf die reine Absperrfunktion. Im Bergbau- und Steinbruchbetrieb zählt Robustheit vor Zusatzfunktionen: Je weniger Öffnungen und bewegliche Teile eine Armatur hat, desto weniger kann durch Staub, Gestein und Nässe ausfallen.
- Welche Größe brauche ich? Die der vorhandenen Zuleitung: G 3/4 an kleineren Bohrhämmern und Zuleitungen, G 1 an größeren Geräten und Hauptleitungen. Weil Bohrhämmer viel Luft ziehen, sollte die Armatur nicht kleiner gewählt werden als die Leitung — sonst wird sie zum Engpass und das Werkzeug arbeitet mit verminderter Leistung.
- Was heißt selbstdichtend? Im Hahn dreht sich ein konisches Messingküken direkt im Gehäuse, die Abdichtung erfolgt über die Kegelform Metall auf Metall. Es gibt keinen separaten Dichtring, der durch Staub, Frost oder Alterung ausfallen könnte — der Grund, warum diese Bauart im Bergbau seit Jahrzehnten Bestand hat.
- Lässt sich der Hahn auch am Bau einsetzen? Technisch ist es dieselbe Bauartfamilie, der Hersteller weist ihn aber ausdrücklich für Bergbau und Steinbrüche aus. Für die allgemeine Druckluftversorgung am Bau sind die Einfach- und Doppelhähne nach DIN 3486 und DIN 3487 vorgesehen — sie bieten zusätzlich Entlüftung und angebaute Kupplungen, was am Schlauchabgang praktischer ist.
- Was gehört zur kompletten Anschlusskette? Der Hahn, die Konus-Schlauchverschraubung nach DIN 8537/20033 mit Kegeltülle und Sicherungsbund sowie der Druckluftschlauch. Die Verschraubung dichtet über den Konus 1:3 zusätzlich mit O-Ring ab und ist laut Hersteller für Druckluft, Wasser im Bau sowie den Berg- und Tunnelbau ausgelegt — also für genau die Bedingungen, unter denen der Bohrhammerhahn arbeitet.
Bohrhammerhähne bei HUG – Lüdecke nach DIN 20030
Beide Ausführungen stammen von Lüdecke — dem Spezialisten für Kupplungs- und Schlauchtechnik, dessen Bauhahn-Programm bei HUG vom Einfachhahn für die Baustelle bis zum Bohrhammerhahn für den Bergbau reicht. Passend dazu finden Sie im Sortiment:- Kugelhähne im Überblick – alle Absperrbauarten des Zweigs auf einen Blick.
