GardenPower Kupplungskeilriemen
Sanft einkuppeln und viel aushalten: Kupplungskeilriemen übertragen die Kraft in Gartengeräten und lassen sich als Kupplung schalten. HUG Technik führt die GardenPower Kupplungsriemen mit Aramid-Zugstrang in den Profilen 3L, 4L und 5L – 226 Varianten ab Lager; die passenden Doppelriemen AA bis CC stehen im Bereich Doppelkeilriemen.Zu Ihrem Experten für GardenPower Kupplungsriemen
Thomas Klosik
3 Artikel gefunden
Inhalt im Überblick
Kraftübertragung und Kupplung
In vielen Gartengeräten dient der Keilriemen zugleich als Kupplung: Wird eine Spannrolle angelegt, spannt sich der Riemen und überträgt die Kraft; wird sie gelöst, läuft der Antrieb leer. Kupplungsriemen sind dafür auf sanftes Ein- und Auskuppeln und hohe Haltbarkeit ausgelegt – deutlich robuster als normale Keilriemen gleicher Größe.
Bei Aufsitz- und Rasenmähern, Häckslern, Schreddern und Schneefräsen wird das Mähwerk oder die Trommel oft über eine Riemenkupplung zugeschaltet. Der Kupplungsriemen muss dabei das ruckartige Einkuppeln aushalten und trotzdem lange halten. Die GardenPower-Riemen haben dafür einen Aramid- bzw. Kevlar-Zugträger und eine spezielle Textilummantelung, die ein sanftes Einkuppeln erlaubt und dem Verschleiß standhält. Ein normaler klassischer Keilriemen ist für diesen Schaltbetrieb nicht gebaut; für Serpentinenantriebe mit gegenläufigen Scheiben greifen die beidseitig profilierten Doppelkeilriemen. Einen Überblick gibt der Bereich Keilriemen.

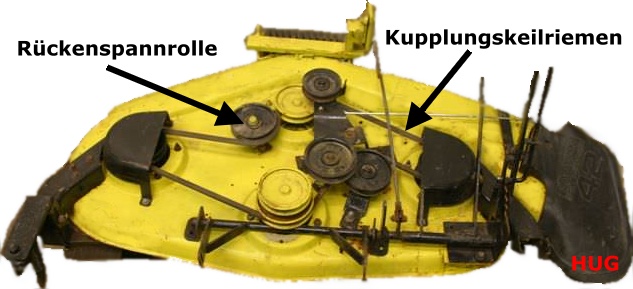

Typischer Ablauf im Gerät: Der Bediener zieht den Kupplungshebel, ein Federmechanismus legt die Spannrolle an, der Riemen strafft sich und nimmt das Mähwerk mit. Beim Loslassen fällt die Rolle ab, der Riemen entspannt, und die Trommel läuft aus. Genau dieses Wechselspiel – viele Male pro Einsatz – ist die Belastung, für die Kupplungsriemen gebaut sind.
Die Profile 3L, 4L und 5L
Die L-Profile sind die zollbasierten Gerätekeilriemen des amerikanischen Standards – in Europa der Einfachheit halber in Millimetern gelistet und quer durch alle Gerätemarken verbaut. Die Länge wird als Außenlänge (La) gezählt, ergänzt um die Innenlänge (Li).
| Profil | Breite × Höhe | Typischer Einsatz |
|---|---|---|
| 3L | 9,5 × 5,5 mm | Rasenmäher, kleine Gartengeräte |

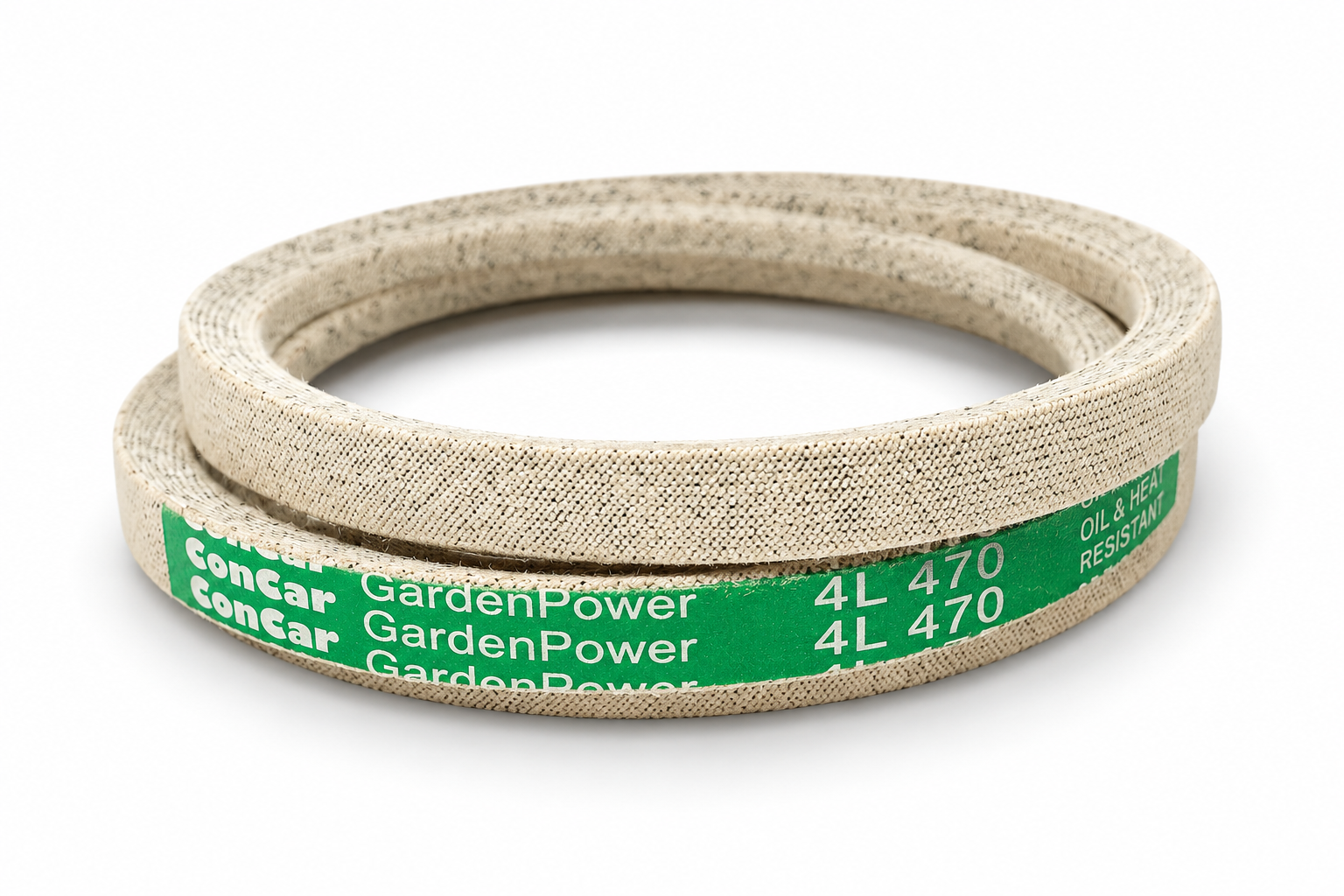

| 4L | 12,7 × 7,9 mm | Aufsitzmäher, Häcksler, Schredder |

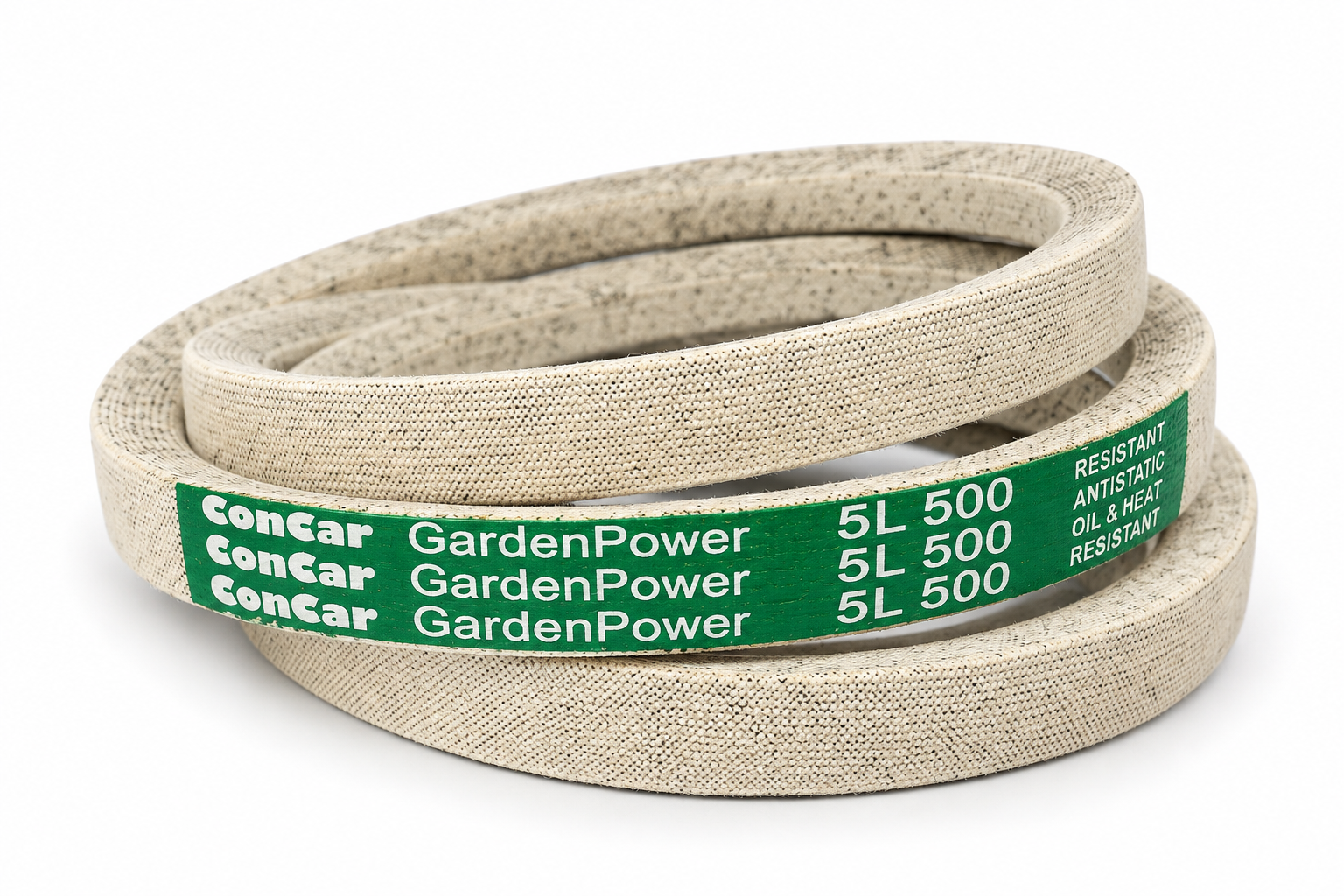

| 5L | 16,6 × 9,0 mm | Große Aufsitzmäher, Schneefräsen, hochbelastete Geräte |
Der Aramid-Zugstrang hält die Riemen auch bei Stoßlast dehnungsarm und formstabil – wichtig, damit die Kupplung über die Spannrolle sauber trennt und greift. Meistgefragt ist das mittlere 4L-Profil. Wer mehrere Geräte wartet, notiert Profil und Außenlänge je Gerät einmal zentral – das beschleunigt jede Nachbestellung, besonders vor Saisonstart. Beim Ersatz Profil und Außenlänge vom alten Riemen oder aus der Gerätedokumentation übernehmen; die Umrechnung zwischen den Längenarten zeigt die Keilriemen-Umrechnungstabelle.
FAQ zu Kupplungskeilriemen
- Was ist das Besondere an einem Kupplungskeilriemen? Er hält das ruckartige Ein- und Auskuppeln über eine Spannrolle aus, ohne schnell zu verschleißen. Dafür sorgen ein zugfester Aramid-/Kevlar-Zugträger und eine spezielle Textilummantelung, die den Riemen beim Einkuppeln sanft greifen lässt und die Reibung aushält. Standard-Keilriemen fehlen beide Eigenschaften – sie verschleißen im Kupplungsbetrieb in kurzer Zeit.
- Was bedeuten die Profile 3L, 4L und 5L? Das sind gängige zollbasierte Keilriemenprofile für Garten- und Haushaltsgeräte: 3L (9,5×5,5 mm), 4L (12,7×7,9 mm) und 5L (16,6×9,0 mm). Beim Ersatz übernimmt man Profil und Länge vom alten Riemen oder aus der Gerätedokumentation. Das L steht für die zollbasierte Light-Duty-Reihe der Gerätekeilriemen; die Zahl davor nennt die Breite in Achtelzoll – 4L entspricht 4/8 Zoll, also 12,7 mm. Die Höhe wächst mit dem Profil: 5,5, 7,9 und 9,0 mm – zur Not hilft der Messschieber am Altteil.
- Welcher Keilriemen passt in meinen Rasenmäher? Am sichersten über die Ersatzteilnummer aus der Gerätedokumentation. Ohne Unterlagen: Breite des alten Riemens messen und dem Profil zuordnen (9,5 mm = 3L, 12,7 mm = 4L, 16,6 mm = 5L), dazu die Außenlänge. Dient der Riemen als Mähwerkskupplung, gehört ein Kupplungsriemen hinein – kein Standard-Keilriemen. Gängige Größen wie der 4L mit 2.159 mm Außenlänge liegen dauerhaft am Lager.
- Kann ich einen normalen Keilriemen im Rasenmäher verwenden? Nur dort, wo er nicht als Kupplung arbeitet. Beim Schaltbetrieb über die Spannrolle rutscht ein Standard-Riemen unkontrolliert, verglast und verbrennt in kurzer Zeit. Der Kupplungsriemen ist mit Aramid-Zugstrang und spezieller Ummantelung genau für dieses wiederholte Durchrutschen beim Kuppeln gebaut.
- Warum rutscht der Riemen beim Einkuppeln kurz durch? Das ist so gewollt: Die Textilummantelung lässt den Riemen beim Anlegen der Spannrolle definiert gleiten, bis er sanft greift – das schützt Getriebe, Wellen und Messerkupplung vor Schlägen. Rutscht er allerdings auch unter Volllast durch, ist er verschlissen oder die Spannrolle falsch eingestellt.
- Woran erkenne ich einen verschlissenen Mähwerkriemen? Das Mähwerk läuft beim Einkuppeln verzögert oder ruckelnd an, unter Last sinkt die Drehzahl hörbar, und am Riemen zeigen sich glänzende Flanken, Risse oder ausgefranste Kanten. Dann tauschen – am besten vor der Saison, zusammen mit einem Blick auf Spannrolle und Riemenführung; eine schwergängige oder ausgeschlagene Spannrolle ruiniert sonst auch den neuen Riemen.
- Wann brauche ich einen Doppelriemen (AA/BB/CC)? Wenn das Gartengerät einen Serpentinenantrieb hat, bei dem der Riemen mehrere gegenläufige Scheiben umschlingt. Der beidseitig profilierte Riemen greift dann von beiden Seiten – diese Sechskantprofile stehen im Bereich Doppelkeilriemen. Für einfache, einseitige Antriebe genügt der L-Profil-Riemen.
- Wie stelle ich die Riemenkupplung richtig ein? Nach der Gerätedokumentation: Die Spannrolle muss im eingekuppelten Zustand so viel Vorspannung aufbauen, dass der Riemen unter Volllast nicht mehr rutscht, und im ausgekuppelten Zustand vollständig freigeben, damit der Riemen nicht mitläuft und heiß wird. Nach einem Riemenwechsel die Einstellung immer prüfen – neue Riemen bauen etwas mehr Spannung auf.
- Passt ein GardenPower-Riemen in jedes Gartengerät? Die L-Profile sind herstellerübergreifend gebräuchlich – passt das Profil (Breite) und stimmt die Außenlänge, läuft der Riemen unabhängig von der Gerätemarke. Sicherheit gibt der Abgleich mit der OEM-Ersatzteilnummer aus der Gerätedokumentation; das HUG-Fachteam ordnet auch unbekannte Nummern zu.
- Warum Aramid statt Polyester im Zugstrang? Weil die Kupplungsstöße den Zugstrang schlagartig belasten: Aramid ist hochfest und extrem dehnungsarm, der Riemen bleibt auch nach vielen Schaltzyklen formstabil und die Kupplung schaltet definiert. Polyester-Zugstränge sind der Standard für gleichmäßig laufende Industrieantriebe – im harten Schaltbetrieb längen sie sich dagegen schneller und die Kupplung wird schwammig.
GardenPower Kupplungsriemen bei HUG – ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den GardenPower Kupplungskeilriemen mit 226 Varianten in den Profilen 3L, 4L und 5L: kevlarverstärkte Riemen für Rasenmäher, Aufsitzmäher, Häcksler, Schredder und Schneefräsen – vom 3L für den Handmäher bis zum 5L für die Schneefräse. Passend dazu:- Doppelkeilriemen – Serpentinenriemen ohne Kupplungsfunktion
