Spannelemente
Wer ein Werkstück bearbeitet, muss es zuerst sicher und kraftvoll fixieren: Spannelemente halten das Teil in der Vorrichtung, zentrieren es und nehmen die Bearbeitungskräfte auf. HUG Technik führt 269 Werkstück-Spannelemente von KIPP – von Seitenspannern bis Spanndornen.
Zu Ihrem Experten für Spannelemente
Andreas Selwitschka
269 Artikel gefunden
Inhalt im Überblick
Werkstücke sicher fixieren
Kurz: Werkstück-Spannelemente halten ein Teil in einer Bearbeitungs-, Montage- oder Prüfvorrichtung fest. Sie zentrieren, drücken an und nehmen die auftretenden Kräfte auf, damit das Werkstück beim Bearbeiten nicht verrutscht.
In der Zerspanung, Montage und Prüfung entscheidet die sichere Aufspannung über Genauigkeit und Sicherheit: Ein verrutschendes Werkstück ruiniert das Maß und gefährdet Werkzeug und Bediener. Spannelemente lösen das, indem sie das Teil in der Vorrichtung zentrieren, gegen einen Anschlag drücken und mit definierter Kraft halten. Sie sind das Bindeglied zwischen Werkstück und Vorrichtung. Einen Überblick über die gesamte Spanntechnik – auch Verschlüsse und Schnellspanner – gibt der Bereich Spannelemente im Überblick.
Die wichtigsten Bauformen
Kurz: Zu den Spannelementen zählen Seitenspanner, Niederzug- und Tiefspanner, Spanneisen, Schwenkspanner, Spanndorne, Aufspannbolzen, T-Nutenspanner, Keil- und Zentrierspanner sowie Elemente für Rastersysteme.

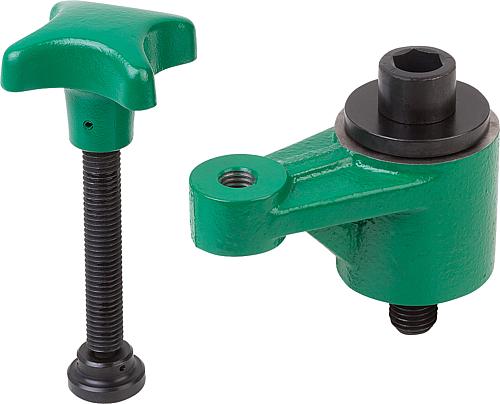

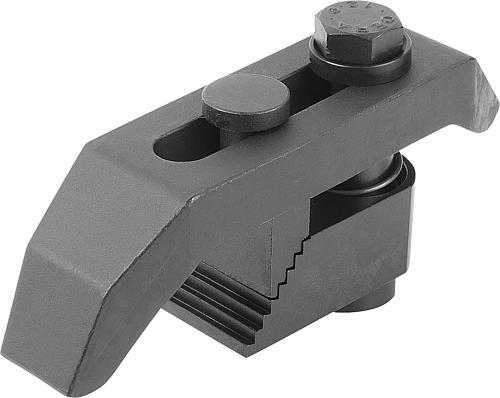

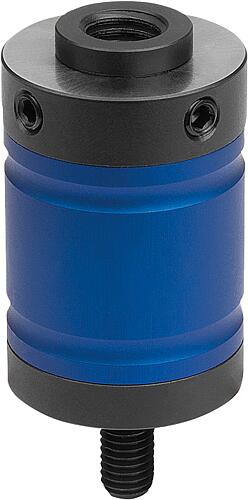

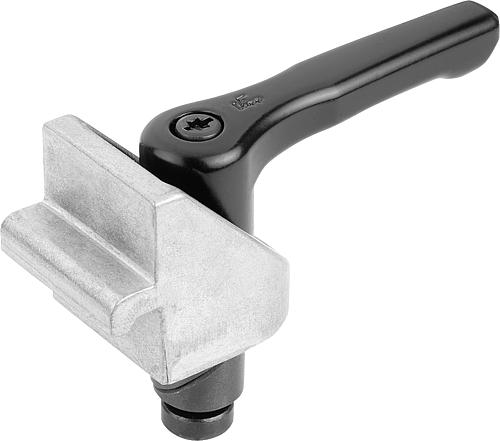

Jede Bauform löst eine andere Aufspann-Aufgabe: Der Seitenspanner drückt das Werkstück seitlich gegen den Anschlag, der Niederzugspanner zieht es zugleich nach unten auf die Auflage, der Tiefspanner greift tief in eine Bohrung. Spanneisen und Schwenkspanner halten von oben, Spanndorne und Aufspannbolzen zentrieren über eine Bohrung. T-Nutenspanner nutzen die T-Nuten des Maschinentischs, Keil- und Zentrierspanner sorgen für exakte Positionierung. Für Rastersysteme gibt es passende Spannelemente zur schnellen, wiederholgenauen Aufspannung. Welche Bauform passt, ergibt sich aus Werkstückform, Bearbeitungskraft und Vorrichtung. Zum Verschließen von Klappen und Deckeln – statt zum Werkstückspannen – sind die Spann-, Schnapp- und Fallenverschlüsse gedacht.
Spannelement oder Schnellspanner?
Kurz: Spannelemente werden fest in die Vorrichtung eingebaut und über Schraube oder Keil gespannt. Schnellspanner nach dem Kniehebelprinzip spannen und lösen werkzeuglos in einer Handbewegung – ideal für häufigen Werkstückwechsel.
Beide fixieren Werkstücke, unterscheiden sich aber in der Bedienung. Klassische Spannelemente werden über eine Schraube, einen Keil oder eine Spindel gespannt und sind auf definierte, hohe Kräfte und feste Aufspannungen ausgelegt. Die Schnell- und Kraftspanner spannen dagegen werkzeuglos per Kniehebel in einer Handbewegung und verriegeln über den Totpunkt – das verkürzt die Rüstzeit bei häufigem Werkstückwechsel. Oft ergänzen sich beide in einer Vorrichtung: feste Spannelemente zum Zentrieren, Schnellspanner zum schnellen Fixieren.
FAQ zu Spannelementen
- Was sind Werkstück-Spannelemente? Bauteile, die ein Werkstück in einer Bearbeitungs-, Montage- oder Prüfvorrichtung fixieren. Sie zentrieren das Teil, drücken es gegen einen Anschlag und halten es mit definierter Kraft, damit es beim Bearbeiten nicht verrutscht. Dazu zählen Seitenspanner, Niederzugspanner, Spanneisen, Spanndorne, T-Nutenspanner und viele weitere Bauformen.

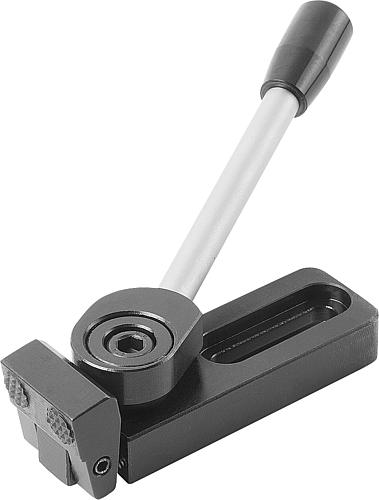

- Was ist der Unterschied zwischen Seiten- und Niederzugspanner? Der Seitenspanner drückt das Werkstück seitlich gegen den Anschlag. Der Niederzugspanner drückt nicht nur seitlich, sondern zieht das Werkstück zugleich nach unten auf die Auflagefläche – das verhindert ein Abheben und sorgt für eine plane Auflage. Der Niederzugspanner ist deshalb bei Bearbeitungen mit Kraft nach oben im Vorteil.
- Spannelement oder Schnellspanner wählen? Klassische Spannelemente werden über Schraube oder Keil gespannt und eignen sich für feste, hoch belastete Aufspannungen. Schnellspanner nach dem Kniehebelprinzip spannen werkzeuglos in einer Handbewegung und sind ideal für häufigen Werkstückwechsel. Oft kombiniert man beides: feste Elemente zum Zentrieren, Schnellspanner zum schnellen Fixieren.
Spannelemente bei HUG – 269 KIPP-Werkstück-Spannelemente ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Werkstück-Spannelementen von KIPP: Seitenspanner, Niederzug- und Tiefspanner, Spanneisen, Spanndorne, T-Nutenspanner und mehr für das sichere Aufspannen in Vorrichtungen. Passend dazu ergänzen diese Bereiche die Spanntechnik:- Schnell- und Kraftspanner – Kniehebelspanner für den schnellen Werkstückwechsel
- Spann-, Schnapp- und Fallenverschlüsse – zum Schließen von Klappen und Deckeln
- Spannelemente im Überblick – die gesamte Spanntechnik von KIPP
- KIPP-Markenwelt – das komplette KIPP-Spanntechnik-Programm
