Keilspanner

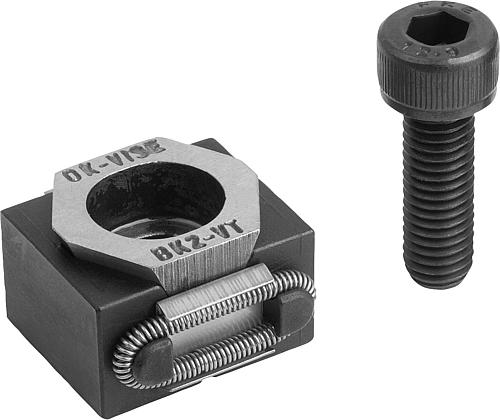

Ein Keil, zwei gespannte Werkstücke, sehr hohe Kraft: Der Keilspanner schiebt beim Anziehen seine Spannsegmente nach außen und presst zwei Werkstücke zugleich gegen feste Anschläge. HUG Technik führt 18 Keilspanner von KIPP mit Spannkräften bis 60 kN.
Andreas Selwitschka

Zu Ihrem Experten für Keilspanner

Andreas Selwitschka

phone icon
Technische Infos
Filter

Das Keilprinzip

Beim Anziehen schiebt ein Keil die beiden Spannsegmente des Keilspanners nach außen. Diese pressen zwei Werkstücke gleichzeitig gegen die festen Anschläge der Vorrichtung – mit hoher, gleichmäßiger Kraft.

Der Keil ist eines der ältesten und kraftvollsten Maschinenelemente: Eine kleine Bewegung entlang der schrägen Fläche erzeugt eine große Kraft quer dazu. Der Keilspanner nutzt das: Beim Anziehen der Spannschraube fährt ein Keil zwischen zwei Spannsegmente und drückt sie nach außen. Dadurch werden zwei benachbarte Werkstücke zugleich gegen die festen Anschläge gepresst – eine effiziente Doppelspannung mit hoher Kraft auf kleinem Raum. Das eignet sich besonders für die Mehrfachaufspannung in Vorrichtungen, in denen Platz und Zeit zählen – ergänzend zum Niederzugspanner, der seitlich anpresst und niederzieht. Für das flache Spannen niedriger Werkstücke ist der T-Nutenspanner gedacht.

Hohe Spannkraft und gehärtete Flächen

Keilspanner erreichen dank des Keilprinzips sehr hohe Spannkräfte – von rund 27 kN bis 60 kN. Gehärtete und geschliffene Keilflächen übertragen die Kraft dauerhaft und verschleißarm.

Die Kraftverstärkung des Keils macht den Keilspanner zu einem der kräftigsten Werkstück-Spannelemente: Modelle erreichen Spannkräfte von rund 26,7 kN bis 60 kN. Damit die schrägen Flächen diese Kräfte über viele Spannzyklen aushalten, sind sie gehärtet und geschliffen – das verhindert Verschleiß und hält die Spannkraft konstant. Als Werkstoffe kommen Werkzeug- und Einsatzstahl für die Kraftübertragung sowie Aluminium für das leichtere Gehäuse zum Einsatz. Ausführungen mit Bearbeitungszugabe lassen sich vom Anwender auf das Werkstück anpassen. Für das zentrierte Spannen in einer Bohrung ist der Zentrierspanner die passende Bauform.

FAQ zu Keilspannern

  • Wie funktioniert ein Keilspanner? Beim Anziehen der Spannschraube fährt ein Keil zwischen zwei Spannsegmente und drückt sie nach außen. Diese pressen zwei benachbarte Werkstücke zugleich gegen die festen Anschläge der Vorrichtung. Das Keilprinzip verwandelt eine kleine Bewegung entlang der schrägen Fläche in eine große Spannkraft quer dazu.
  • Wie hoch ist die Spannkraft? Dank der Kraftverstärkung des Keils sehr hoch – je nach Modell von rund 27 kN bis 60 kN. Das macht den Keilspanner zu einem der kräftigsten Werkstück-Spannelemente. Gehärtete und geschliffene Keilflächen übertragen diese Kräfte über viele Spannzyklen verschleißarm und halten die Spannkraft konstant.
  • Warum spannt ein Keilspanner zwei Werkstücke? Weil der Keil die beiden Spannsegmente nach außen drückt und dabei nach beiden Seiten wirkt. So werden zwei benachbarte Werkstücke gleichzeitig gegen ihre Anschläge gepresst – eine effiziente Doppelspannung, die Platz und Zeit spart. Das ist besonders in der Mehrfachaufspannung von Vorteil, in der viele Teile in einer Vorrichtung liegen.

Keilspanner bei HUG – 18 KIPP-Spanner ab Lager

Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Keilspannern von KIPP: Doppelspannung über das Keilprinzip mit Spannkräften bis 60 kN und gehärteten Keilflächen, aus Werkzeug- und Einsatzstahl. Passend dazu ergänzen diese Bereiche die Spanntechnik: Was HUG ausmacht: technische Beratung bei der Vorrichtungs- und Aufspannlösung – und Tempo im Lager. Geht die Bestellung werktags bis 16 Uhr ein, verlässt das Paket noch am selben Tag unser Haus.
