Keilspanner Glatt, Form: B mit Zylinderschraube M08, L=9,6, Stahl gehärtet und brüniert - K1167.21205
Keilspanner Glatt, Form: B mit Zylinderschraube M08, L=9,6, Stahl gehärtet und brüniert - K1167.21205
Produktnummer:
7299329
Keilspanner Glatt, Form: B mit Zylinderschraube M08, L=9,6, Stahl gehärtet und brüniert - K1167.21205
EAN-Nr.:
4059245267712
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
27,99 €*
28,27 €*
(0.99% gespart)
|
| Bis 24 |
27,71 €*
28,27 €*
(1.98% gespart)
|
| Bis 49 |
27,57 €*
28,27 €*
(2.48% gespart)
|
| Bis 99 |
27,43 €*
28,27 €*
(2.97% gespart)
|
| Ab 100 |
27,28 €*
28,27 €*
(3.5% gespart)
|
Produktinformationen "Keilspanner Glatt, Form: B mit Zylinderschraube M08, L=9,6, Stahl gehärtet und brüniert - K1167.21205"
Werkstoff:
Vergütungsstahl.
Ausführung:
Spannbacken gehärtet (33-39 HRC) und brüniert.
Hinweis:

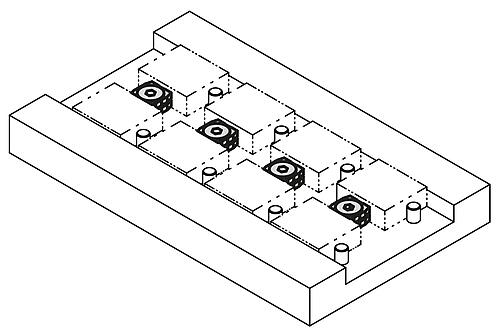

Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Keilspanner mit Niederzugwirkung.

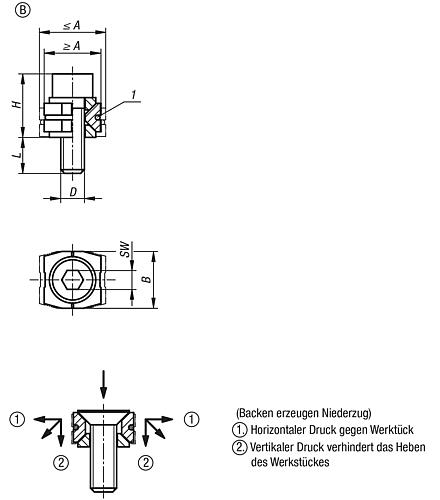

Zeichnungshinweis:
Das Maß L bezieht sich auf das Maß ≤A.
Das Maß H bezieht sich auf das Maß ≥A.
1) O-Ring
B: 12
D: M5X16
H: 13,4
L: 9,6
SW: 4
RoHS: ja
A max.: 14
A min.: 12
Form: B
Anwendung: bearbeitete Teile
Ausführung: glatt
Ausprägung: mit Zylinderschraube
Befestigungsart: Gewinde
Spannkraft max. kN: 3
Anziehdrehmoment max. Nm: 5,4
K1167.21205
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
Spannbacken gehärtet (33-39 HRC) und brüniert.
Hinweis:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Keilspanner mit Niederzugwirkung.
Zeichnungshinweis:
Das Maß L bezieht sich auf das Maß ≤A.
Das Maß H bezieht sich auf das Maß ≥A.
1) O-Ring
B: 12
D: M5X16
H: 13,4
L: 9,6
SW: 4
RoHS: ja
A max.: 14
A min.: 12
Form: B
Anwendung: bearbeitete Teile
Ausführung: glatt
Ausprägung: mit Zylinderschraube
Befestigungsart: Gewinde
Spannkraft max. kN: 3
Anziehdrehmoment max. Nm: 5,4
K1167.21205
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A max.: | 14 |
|---|---|
| A min.: | 12 |
| SW: | 4 |
| Material Grundkörper: | Stahl |
| Ausführung 1: | glatt |
| Ausführung 2: | mit Zylinderschraube |
| B=Breite: | 12 |
| Form: | B |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| RoHS: | konform |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment max. Nm: | 5,4 |
| D=Gewinde: | M5X16 |
| H=Höhe: | 13,4 |
| Befestigungsart: | Gewinde |
| L=Länge: | 9,6 |
| Spannkraft max. kN: | 3 |
