Keilspanner mit Bearbeitungs-Zugabe B=29, Form: A+L Werkzeugstahl, F=M08x25 - K0041.08
Keilspanner mit Bearbeitungs-Zugabe B=29, Form: A+L Werkzeugstahl, F=M08x25 - K0041.08
Produktnummer:
6701972
Keilspanner mit Bearbeitungs-Zugabe B=29, Form: A+L Werkzeugstahl, F=M08x25 - K0041.08
EAN-Nr.:
4059245032990
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
147,43 €*
148,92 €*
(1% gespart)
|
| Bis 24 |
145,94 €*
148,92 €*
(2% gespart)
|
| Bis 49 |
145,19 €*
148,92 €*
(2.5% gespart)
|
| Bis 99 |
144,45 €*
148,92 €*
(3% gespart)
|
| Ab 100 |
143,70 €*
148,92 €*
(3.51% gespart)
|
Produktinformationen "Keilspanner mit Bearbeitungs-Zugabe B=29, Form: A+L Werkzeugstahl, F=M08x25 - K0041.08"
Werkstoff: Grundkörper Werkzeugstahl.
Spannsegmente Werkzeugstahl (30 HRC).
Ausführung: Grundkörper gehärtet.
Spannsegmente brüniert.
Keilflächen geschliffen.
Hinweis: Die Besonderheit der Keilspanner liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung K0041.08 und 5 mm für die Ausführungen K0041.12 und K0041.16.

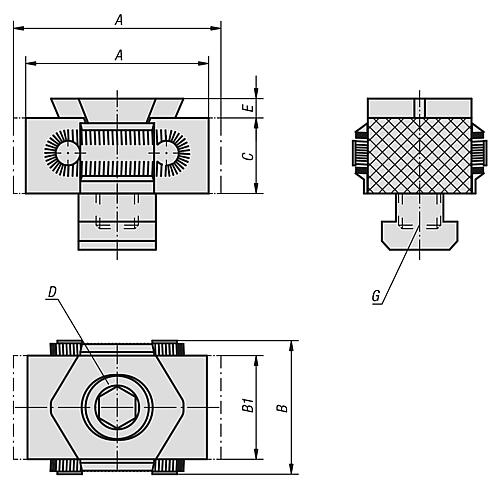

Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung K0041.08 und K0041.0810 haben keine Riffelung.
Verschiebeweg bei Bestellnummer: K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm
F Zylinderschraube DIN 912: M8x25
Spannkraft kN: 15
G: für Gewindebohrung
A min.: 33
Gewicht ca. kg: 0,084
Anzieh- drehmoment Nm: 25
E: 2,5
D: 21
C: 15
B: 29
A max.: 37
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannsegmente Werkzeugstahl (30 HRC).
Ausführung: Grundkörper gehärtet.
Spannsegmente brüniert.
Keilflächen geschliffen.
Hinweis: Die Besonderheit der Keilspanner liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung K0041.08 und 5 mm für die Ausführungen K0041.12 und K0041.16.
Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung K0041.08 und K0041.0810 haben keine Riffelung.
Verschiebeweg bei Bestellnummer: K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm
F Zylinderschraube DIN 912: M8x25
Spannkraft kN: 15
G: für Gewindebohrung
A min.: 33
Gewicht ca. kg: 0,084
Anzieh- drehmoment Nm: 25
E: 2,5
D: 21
C: 15
B: 29
A max.: 37
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Werkzeugstahl |
|---|---|
| A max.: | 37 |
| A min.: | 33 |
| E: | 2,5 |
| Material Grundkörper: | Werkzeugstahl |
| Ausführung 1: | mit Bearbeitungszugabe |
| Ausführung 2: | für Gewindebohrung |
| B=Breite: | 29 |
| Oberfläche Grundkörper: | gehärtet |
| B1: | 21 |
| C: | 15 |
| RoHS: | konform |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment max. Nm: | 25 |
| D=Gewinde: | M8X25 |
| Befestigungsart: | Gewinde |
| G: | M8 |
| Oberfläche Komponente: | gehärtet und brüniert |
| Spannkraft max. kN: | 15 |
