Keilspanner B=41, Form: B Werkzeugstahl, doppelt, F=M12x60 - K0042.12
Keilspanner B=41, Form: B Werkzeugstahl, doppelt, F=M12x60 - K0042.12
Produktnummer:
6701978
Keilspanner B=41, Form: B Werkzeugstahl, doppelt, F=M12x60 - K0042.12
EAN-Nr.:
4059245033058
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
224,15 €*
226,41 €*
(1% gespart)
|
| Bis 24 |
221,88 €*
226,41 €*
(2% gespart)
|
| Bis 49 |
220,75 €*
226,41 €*
(2.5% gespart)
|
| Bis 99 |
219,62 €*
226,41 €*
(3% gespart)
|
| Ab 100 |
218,49 €*
226,41 €*
(3.5% gespart)
|

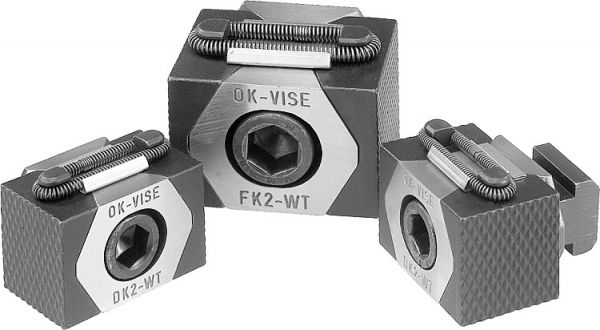

Produktinformationen "Keilspanner B=41, Form: B Werkzeugstahl, doppelt, F=M12x60 - K0042.12"
Werkstoff: Grundkörper, Spannsegmente Werkzeugstahl.
Ausführung: Grundkörper gehärtet.
Spannsegmente gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Hinweis: Die Keilspanner doppelt eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.

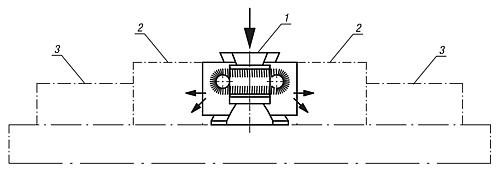

Wahlweise können die entsprechenden Keilspanner in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Durch den Doppelkeil entsteht bei dieser Ausführung der sogenannte "Niederzug-Effekt".
Verschiebeweg bei Bestellnummer: K0042.12 = ±1,0 mm
K0042.16 = ±1,5 mm

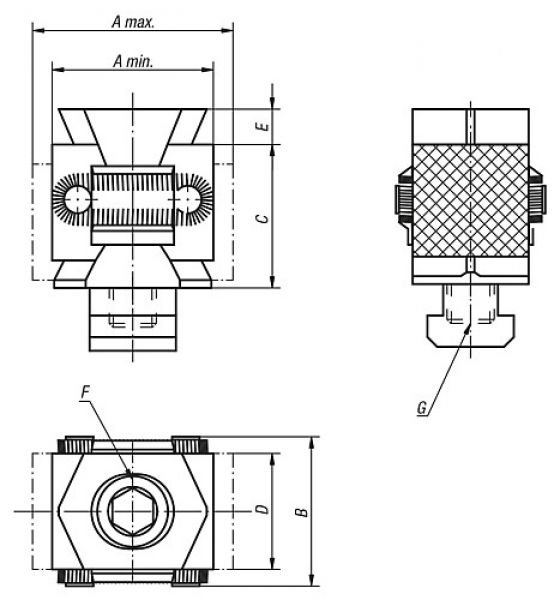

F Zylinderschraube DIN 912: M12x60
Spannkraft kN: 40
G: für Gewindebohrung
Gewicht ca. kg: 0,318
Anzieh- drehmoment Nm: 85
E: 5
D: 30
C: 36
B: 41
A max.: 49
A min.: 42
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Grundkörper gehärtet.
Spannsegmente gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Hinweis: Die Keilspanner doppelt eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die entsprechenden Keilspanner in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Durch den Doppelkeil entsteht bei dieser Ausführung der sogenannte "Niederzug-Effekt".
Verschiebeweg bei Bestellnummer: K0042.12 = ±1,0 mm
K0042.16 = ±1,5 mm
F Zylinderschraube DIN 912: M12x60
Spannkraft kN: 40
G: für Gewindebohrung
Gewicht ca. kg: 0,318
Anzieh- drehmoment Nm: 85
E: 5
D: 30
C: 36
B: 41
A max.: 49
A min.: 42
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften

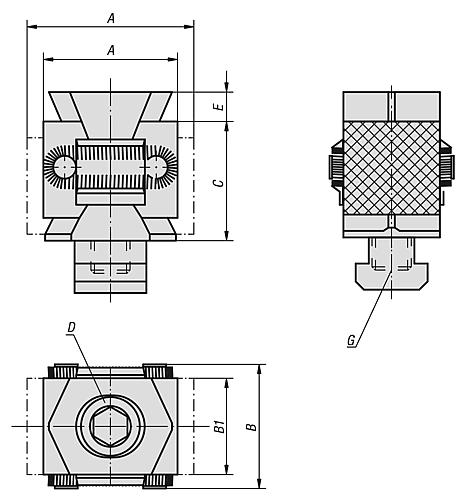

| B1: | 30 |
|---|---|
| A max.: | 49 |
| A min.: | 42 |
| D=Gewinde: | M12X60 |
| E: | 5 |
| C: | 36 |
| Material Komponente: | Werkzeugstahl |
| Ausführung 2: | für Gewindebohrung |
| Oberfläche Komponente: | gehärtet und brüniert |
| Anwendung: | Rohteile |
| Ausführung 1: | doppelt |
| Anzieh- drehmoment max. Nm: | 85 |
| B=Breite: | 41 |
| Befestigungsart: | Gewinde |
| Material Grundkörper: | Werkzeugstahl |
| Oberfläche Grundkörper: | gehärtet |
| RoHS: | konform |
| G: | M12 |
| Spannkraft max. kN: | 40 |
