Zugspanner und Druckspanner
Wo kurze Wege mit hohen Kräften gefragt sind, spannen Zug- und Druckspanner: der Zugspanner ziehend, der Druckspanner drückend. HUG Technik führt 19 Zug- und Druckspanner von KIPP – mechanisch und hydraulisch.
Zu Ihrem Experten für Zugspanner und Druckspanner
Andreas Selwitschka
Technische Infos
19 Artikel gefunden
Produktanzeige:
Teller/Kegel/Pridma Stahl - K0020
Ab
18,25 €*
Abonnement
3 Varianten verfügbar
Werkstoff, Ausführung: Stahl, brüniert. Hinweis: Der Zustellweg beträgt 10 mm. Innerhalb des kurzen Spannweges von 2 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1,5 mm sicher zu spannen. Das Spannelement "actima" läßt sich in jeder horizontalen und vertikalen Lage einbauen. Genormte Zusatzteile ermöglichen weitere Anwendungen. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sind einsatzgehärtet (Druckbuchse und Zusatzteile nur auf besonderen Wunsch). Die höchstzulässige Spannkraft liegt bei 4905 N. Artikel: Prisma Gewicht ca. kg: 0,080 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
"arness" Zusatzteile - K0021
Ab
29,87 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Stahl Ausführung: brüniert Hinweis: Der Zustellweg beträgt 12 mm. Innerhalb des kurzen Spannweges von 1,5 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1 mm sicher zu spannen. Das Spannelement "arness" läßt sich in jeder horizontalen und vertikalen Lage einbauen. Um eine individuelle Anpassung an die verschiedenen Gegebenheiten zu erreichen, wurden mehrere genormte Zusatzteile entwickelt. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sowie das Druckstück sind einsatzgehärtet. Die höchstzulässige Spannkraft liegt bei 4905 N. Gewicht ca. kg: 0,120 Artikel: Gabel Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

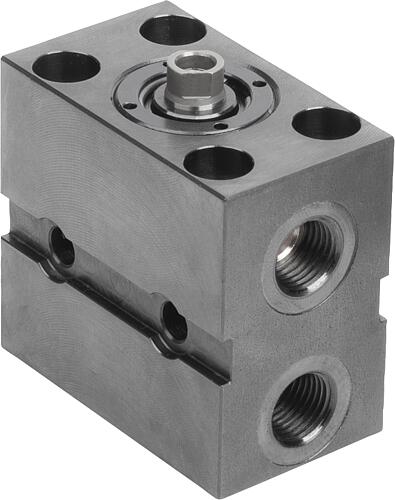

Blockzylinder hydraulisch, Form:A, Gewindeanschluss Stahl - K1859
Ab
152,62 €*
Abonnement
22 Varianten verfügbar
Blockzylinder mit Kolbenstangen-Innengewinde eignen sich optimal für Spannsituationen, in denen kurze Hübe mit hohen Kräften benötigt werden. Blockzylinder können als Druck- oder Zugzylinder eingesetzt werden. In die Kolbenstangen mit Innengewinde können verschiedene Druckstücke eingeschraubt werden. Die Blockzylinder gewährleisten einen hohen Betriebsdruck und lassen sich aufgrund ihrer kompakten, kubischen Gehäuseform mit Zylinderschrauben einfach befestigen. In den Blockzylindern wird standardmäßig eine doppelte Hydraulikdichtung verbaut. Hierdurch entstehen im Bereich der stangenseitigen Dichtung technische Vorteile für einen leckarmen Dauerbetrieb. Ebenfalls sind in den Blockzylindern standardmäßig Metallabstreifer verbaut, welche verhindern, dass Späne eindringen. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Querkräfte auf die Blockzylinder sollten vermieden werden. Wird der Blockzylinder quer zur Zylinderachse verschraubt, wird eine zusätzliche Abstützung des Blockzylinders empfohlen. Wird der Blockzylinder als Druckzylinder eingesetzt, sollte die Abstützung an der Bodenseite erfolgen, beim Einsatz als Zugzylinder an der Stangenseite. Zulässige dynamische Belastung beim Kolbenvorhub muss eingehalten werden. Bei den einfach wirkenden Blockzylindern wird ein Belüftungsanschluss benötigt. Eindringen von Schneid- und Kühlflüssigkeiten in den Zylinder muss verhindert werden. Druckstücke sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: - Gewindeanschluss. - O-Ring-Flanschanschluss. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Vielseitige Befestigungsmöglichkeiten. - Große Hubbereiche von 8 mm bis 200 mm. - Große Kraftbereiche von 2 kN bis 392 kN. - Geringe Einbaumaße. - Verwendung doppelter Hydraulikdichtung. Lieferumfang: 2 Stk. O-Ring (bei Betätigungsweise O-Ring-Flanschanschluss) enthalten. Zubehör: - Auflagebolzen K0307. - Pendelauflagen K0282, K0302, K1164, K0287, K0288. - Grippers Sechskant-Form K0386. Technische Daten: Max. Betriebsdruck: 500 bar. Zeichnungshinweis: Form A: Längs- und Querbohrungen, Gewindeanschluss Form B: Bodenseite, mittige Bohrung, O-Ring-Flanschanschluss Form C: Breitseite, O-Ring-Flanschanschluss 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

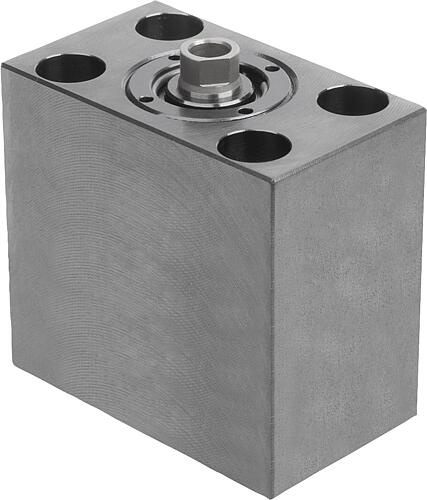

Blockzylinder hydraulisch, Form:B, O-Ring-Flanschanschluss Stahl - K1859
Ab
170,00 €*
Abonnement
22 Varianten verfügbar
Blockzylinder mit Kolbenstangen-Innengewinde eignen sich optimal für Spannsituationen, in denen kurze Hübe mit hohen Kräften benötigt werden. Blockzylinder können als Druck- oder Zugzylinder eingesetzt werden. In die Kolbenstangen mit Innengewinde können verschiedene Druckstücke eingeschraubt werden. Die Blockzylinder gewährleisten einen hohen Betriebsdruck und lassen sich aufgrund ihrer kompakten, kubischen Gehäuseform mit Zylinderschrauben einfach befestigen. In den Blockzylindern wird standardmäßig eine doppelte Hydraulikdichtung verbaut. Hierdurch entstehen im Bereich der stangenseitigen Dichtung technische Vorteile für einen leckarmen Dauerbetrieb. Ebenfalls sind in den Blockzylindern standardmäßig Metallabstreifer verbaut, welche verhindern, dass Späne eindringen. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Querkräfte auf die Blockzylinder sollten vermieden werden. Wird der Blockzylinder quer zur Zylinderachse verschraubt, wird eine zusätzliche Abstützung des Blockzylinders empfohlen. Wird der Blockzylinder als Druckzylinder eingesetzt, sollte die Abstützung an der Bodenseite erfolgen, beim Einsatz als Zugzylinder an der Stangenseite. Zulässige dynamische Belastung beim Kolbenvorhub muss eingehalten werden. Bei den einfach wirkenden Blockzylindern wird ein Belüftungsanschluss benötigt. Eindringen von Schneid- und Kühlflüssigkeiten in den Zylinder muss verhindert werden. Druckstücke sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: - Gewindeanschluss. - O-Ring-Flanschanschluss. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Vielseitige Befestigungsmöglichkeiten. - Große Hubbereiche von 8 mm bis 200 mm. - Große Kraftbereiche von 2 kN bis 392 kN. - Geringe Einbaumaße. - Verwendung doppelter Hydraulikdichtung. Lieferumfang: 2 Stk. O-Ring (bei Betätigungsweise O-Ring-Flanschanschluss) enthalten. Zubehör: - Auflagebolzen K0307. - Pendelauflagen K0282, K0302, K1164, K0287, K0288. - Grippers Sechskant-Form K0386. Technische Daten: Max. Betriebsdruck: 500 bar. Zeichnungshinweis: Form A: Längs- und Querbohrungen, Gewindeanschluss Form B: Bodenseite, mittige Bohrung, O-Ring-Flanschanschluss Form C: Breitseite, O-Ring-Flanschanschluss 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

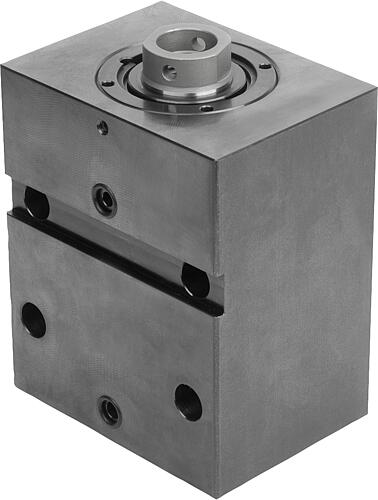

Blockzylinder hydraulisch, Form:C, O-Ring-Flanschanschluss Stahl - K1859
Ab
145,18 €*
Abonnement
22 Varianten verfügbar
Blockzylinder mit Kolbenstangen-Innengewinde eignen sich optimal für Spannsituationen, in denen kurze Hübe mit hohen Kräften benötigt werden. Blockzylinder können als Druck- oder Zugzylinder eingesetzt werden. In die Kolbenstangen mit Innengewinde können verschiedene Druckstücke eingeschraubt werden. Die Blockzylinder gewährleisten einen hohen Betriebsdruck und lassen sich aufgrund ihrer kompakten, kubischen Gehäuseform mit Zylinderschrauben einfach befestigen. In den Blockzylindern wird standardmäßig eine doppelte Hydraulikdichtung verbaut. Hierdurch entstehen im Bereich der stangenseitigen Dichtung technische Vorteile für einen leckarmen Dauerbetrieb. Ebenfalls sind in den Blockzylindern standardmäßig Metallabstreifer verbaut, welche verhindern, dass Späne eindringen. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Querkräfte auf die Blockzylinder sollten vermieden werden. Wird der Blockzylinder quer zur Zylinderachse verschraubt, wird eine zusätzliche Abstützung des Blockzylinders empfohlen. Wird der Blockzylinder als Druckzylinder eingesetzt, sollte die Abstützung an der Bodenseite erfolgen, beim Einsatz als Zugzylinder an der Stangenseite. Zulässige dynamische Belastung beim Kolbenvorhub muss eingehalten werden. Bei den einfach wirkenden Blockzylindern wird ein Belüftungsanschluss benötigt. Eindringen von Schneid- und Kühlflüssigkeiten in den Zylinder muss verhindert werden. Druckstücke sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: - Gewindeanschluss. - O-Ring-Flanschanschluss. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Vielseitige Befestigungsmöglichkeiten. - Große Hubbereiche von 8 mm bis 200 mm. - Große Kraftbereiche von 2 kN bis 392 kN. - Geringe Einbaumaße. - Verwendung doppelter Hydraulikdichtung. Lieferumfang: 2 Stk. O-Ring (bei Betätigungsweise O-Ring-Flanschanschluss) enthalten. Zubehör: - Auflagebolzen K0307. - Pendelauflagen K0282, K0302, K1164, K0287, K0288. - Grippers Sechskant-Form K0386. Technische Daten: Max. Betriebsdruck: 500 bar. Zeichnungshinweis: Form A: Längs- und Querbohrungen, Gewindeanschluss Form B: Bodenseite, mittige Bohrung, O-Ring-Flanschanschluss Form C: Breitseite, O-Ring-Flanschanschluss 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

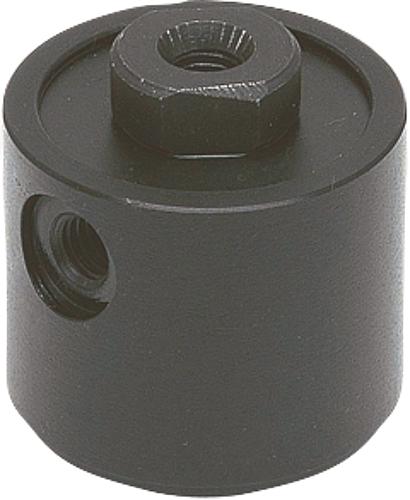

Druckspanner mit/ohne Griff Werkzeugstahl, Komp:Vergütungsstahl - K0914
Ab
182,52 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Nocke Werkzeugstahl. Schaft und Griff Vergütungsstahl. Kugelknopf Duroplast PF31. Ausführung: Nocke und Schaft gehärtet und brüniert. Griff brüniert. Kugelknopf schwarz. Hinweis: * Zulässige Handkraft für den Griff. Zubehör: Standardgriffe K0915. Einschraubgriffe mit Drehmomentbegrenzung K0916. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%
Einschraubzylinder hydraulisch doppelt wirkend, gebohrte Kanäle Stahl - K1860
Ab
177,44 €*
Abonnement
12 Varianten verfügbar
Mit den Einschraubzylindern mit doppelt wirkender Funktion sind taktgebundene, lineare Hübe möglich. Beide Hubrichtungen sind bei den doppelt wirkenden Einschraubzylindern kraftbetätigt. Die doppelt wirkenden Einschraubzylinder können als Druck- oder Zugzylinder verwendet werden. Eingesetzt werden diese Einschraubzylinder häufig in Vorrichtungsplatten sowie Platten für Kunststoff-Spritzguss-Werkzeuge. Der integrierte Metallabstreifer verhindert die Beschädigung der Kolbenstangenoberfläche, da die Späne nicht in den Einschraubzylinder eindringen können. Durch den Schutz der Dichtung ist eine Langlebigkeit der Produkte gewährleistet. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Wegen der kompakten Bauweise der Einschraubzylinder, ist im Inneren kein Anschlag für den Rückhub des Kolbens verbaut. Es ist darauf zu achten, dass die vorgegebene Einbautiefe der Einschraubzylinder eingehalten wird, da diese den Bohrungsgrund der Montagebohrung als Anschlag für den Rückhub verwenden. Es ist darauf zu achten, dass bei der Herstellung der gebohrten Kanäle für die Einschraubzylinder keine Bohrspäne in den Bohrungen zurück bleiben. Diese können die Dichtungen der Einschraubzylinder beschädigen, was zu Leckagen am Produkt führen kann. Um Beschädigungen an den Dichtungen bei der Montage zu vermeiden, ist darauf zu achten, dass die Einführschrägen sowie die Querbohrungen für die Ölversorgung gut abgerundet sind. Druckstücke sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: Gebohrte Kanäle. Montage: Siehe Einbaukontur. Auf Anfrage: Größere Kolbendurchmesser und Hübe. Zubehör: - Auflagebolzen K0307. - Pendelauflagen K0282, K0302, K1164, K0287, K0288. - Grippers Sechskant-Form K0386. Technische Daten: Max. Betriebsdruck: 500 bar. Zeichnungshinweis: 1) Einbaukontur 2) Zylinder einfahren 3) alternative Ölzuführung, Zylinder ausfahren 4) Kanten gerundet, maximal R0,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

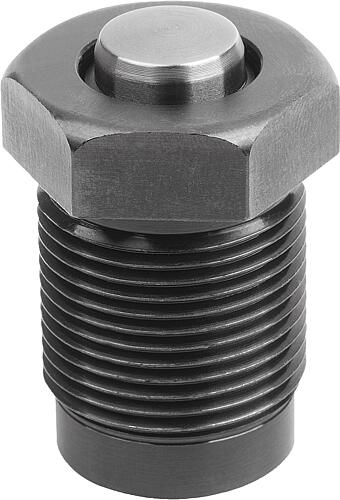

Einschraubzylinder hydraulisch, Form:A einfach wirkend, gebohrte Kanäle Stahl - K1861
Ab
67,01 €*
Abonnement
5 Varianten verfügbar
Die einfach wirkenden Einschraubzylinder mit Federrückstellung zeichnen sich durch ihre kompakte Bauweise aus und werden deswegen oft als Spannzylinder eingesetzt. Sie können in sehr engen Abständen zueinander positioniert werden. Die Einschraubzylinder können wegen der internen Hubbegrenzung ohne Gegenspannfläche betätigt werden. Die standardmäßig verbauten Doppelabstreifer verhindern eine dynamische Leckage und erhöhen somit die Lebensdauer der Einschraubzylinder. Die Rücksetzung des Kolbens in die Grundstellung erfolgt mit einer integrierten Feder. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Die Einschraubzylinder sind sowohl im gespannten als auch im entspannten Zustand maximal belastbar. Um Beschädigungen an den Dichtungen bei der Montage zu vermeiden, ist darauf zu achten, dass die Einführschrägen sowie die Querbohrungen für die Ölversorgung gut abgerundet sind. Ein Dichtring gegen den Grund der Einschraubbohrung dichtet den Einschraubzylinder ab. Wegen der Plunger-Bauweise ist keine Belüftung des Stangenraumes notwendig. Die Einschraubzylinder sollten vor aggressiven Schneid- und Kühlstoffen geschützt werden. Druckstücke für Form B sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: Gebohrte Kanäle. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Geringe Einbaumaße. - Einsetzbar ohne Gegenspannfläche. - Belastungen in eingefahrener Stellung möglich. - Leitungslose Druckversorgung. Technische Daten: Max. Betriebsdruck: 400 bar. Zeichnungshinweis: 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

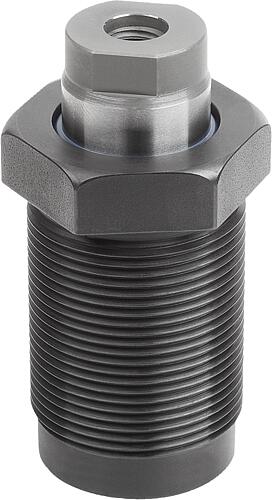

Einschraubzylinder hydraulisch, Form:B einfach wirkend, gebohrte Kanäle Stahl - K1861
Ab
74,45 €*
Abonnement
5 Varianten verfügbar
Die einfach wirkenden Einschraubzylinder mit Federrückstellung zeichnen sich durch ihre kompakte Bauweise aus und werden deswegen oft als Spannzylinder eingesetzt. Sie können in sehr engen Abständen zueinander positioniert werden. Die Einschraubzylinder können wegen der internen Hubbegrenzung ohne Gegenspannfläche betätigt werden. Die standardmäßig verbauten Doppelabstreifer verhindern eine dynamische Leckage und erhöhen somit die Lebensdauer der Einschraubzylinder. Die Rücksetzung des Kolbens in die Grundstellung erfolgt mit einer integrierten Feder. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Die Einschraubzylinder sind sowohl im gespannten als auch im entspannten Zustand maximal belastbar. Um Beschädigungen an den Dichtungen bei der Montage zu vermeiden, ist darauf zu achten, dass die Einführschrägen sowie die Querbohrungen für die Ölversorgung gut abgerundet sind. Ein Dichtring gegen den Grund der Einschraubbohrung dichtet den Einschraubzylinder ab. Wegen der Plunger-Bauweise ist keine Belüftung des Stangenraumes notwendig. Die Einschraubzylinder sollten vor aggressiven Schneid- und Kühlstoffen geschützt werden. Druckstücke für Form B sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: Gebohrte Kanäle. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Geringe Einbaumaße. - Einsetzbar ohne Gegenspannfläche. - Belastungen in eingefahrener Stellung möglich. - Leitungslose Druckversorgung. Zubehör: Form B: - Auflagebolzen K0307. - Pendelauflagen K0282, K0302, K1164, K0287, K0288. - Grippers Sechskant-Form K0386. Technische Daten: Max. Betriebsdruck: 400 bar. Zeichnungshinweis: 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%
Einschraubzylinder hydraulisch, Form:C einfach wirkend, gebohrte Kanäle Stahl - K1861
Ab
117,88 €*
Abonnement
5 Varianten verfügbar
Die einfach wirkenden Einschraubzylinder mit Federrückstellung zeichnen sich durch ihre kompakte Bauweise aus und werden deswegen oft als Spannzylinder eingesetzt. Sie können in sehr engen Abständen zueinander positioniert werden. Die Einschraubzylinder können wegen der internen Hubbegrenzung ohne Gegenspannfläche betätigt werden. Die standardmäßig verbauten Doppelabstreifer verhindern eine dynamische Leckage und erhöhen somit die Lebensdauer der Einschraubzylinder. Die Rücksetzung des Kolbens in die Grundstellung erfolgt mit einer integrierten Feder. Werkstoff: Gehäuse und Kolben Stahl. Dichtung NBR. Ausführung: Gehäuse brüniert. Kolben gehärtet. Hinweis: Die Einschraubzylinder sind sowohl im gespannten als auch im entspannten Zustand maximal belastbar. Um Beschädigungen an den Dichtungen bei der Montage zu vermeiden, ist darauf zu achten, dass die Einführschrägen sowie die Querbohrungen für die Ölversorgung gut abgerundet sind. Ein Dichtring gegen den Grund der Einschraubbohrung dichtet den Einschraubzylinder ab. Wegen der Plunger-Bauweise ist keine Belüftung des Stangenraumes notwendig. Die Einschraubzylinder sollten vor aggressiven Schneid- und Kühlstoffen geschützt werden. Druckstücke für Form B sind im Lieferumfang nicht enthalten. Sicherheitsanweisungen beachten. Betätigungsweise: Gebohrte Kanäle. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Geringe Einbaumaße. - Einsetzbar ohne Gegenspannfläche. - Belastungen in eingefahrener Stellung möglich. - Leitungslose Druckversorgung. Technische Daten: Max. Betriebsdruck: 400 bar. Zeichnungshinweis: 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannbolzen, Vergütungsstahl - K0911
Ab
57,90 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Bolzen Vergütungsstahl. Rändelknopf Vergütungsstahl. Ausführung: Bolzen vergütet und geschliffen. Rändelknopf vergütet und brüniert. Hinweis: * Kundenseitiges Anpassen des Spannbolzens an die Werkstückstärke möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannelement ACTIMA mit Durchgangsbohrung Stahl - K0020
Ab
171,32 €*
Abonnement
4 Varianten verfügbar
Werkstoff, Ausführung: Stahl, brüniert. Gehäuse Thermoplast schwarz. Kugelknopf Duroplast PF 31, rot. Hinweis: Der Zustellweg beträgt 10 mm. Innerhalb des kurzen Spannweges von 2 mm tritt in jeder Lage Selbsthemmung ein. Es ist daher möglich, Werkstücke mit Toleranzen bis zu 1,5 mm sicher zu spannen. Das Spannelement "actima" läßt sich in jeder horizontalen und vertikalen Lage einbauen. Genormte Zusatzteile ermöglichen weitere Anwendungen. Sie werden als Sonderzubehör geliefert. Alle stark beanspruchten Teile des Kurvensystems sind einsatzgehärtet (Druckbuchse und Zusatzteile nur auf besonderen Wunsch). Die höchstzulässige Spannkraft liegt bei 4905 N. Gewicht ca. kg: 0,855 Ausführung: links / Druck Ausführung_1: mit durchgehender Bohrung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Ziehen und Drücken auf kurzem Weg
Kurz: Zug- und Druckspanner sind für Spannsituationen gedacht, in denen kurze Hübe mit hohen Kräften nötig sind. Der Zugspanner erzeugt eine Zugkraft, der Druckspanner eine Druckkraft – je nachdem, ob das Werkstück gezogen oder gedrückt gehalten wird.
Manche Aufspannungen brauchen keine große Bewegung, sondern viel Kraft auf kurzem Weg – etwa das Andrücken gegen einen Anschlag oder das Zusammenziehen zweier Teile. Genau dafür sind Zug- und Druckspanner ausgelegt: Der Druckspanner drückt das Werkstück über ein Druckstück mit hoher Kraft an, der Zugspanner zieht es über einen Zugbügel oder Bolzen. Beide arbeiten mit kurzem Hub und hoher Kraft und lassen sich als kompakte Elemente in die Vorrichtung einbauen. Ergänzende Druckstücke, Teller und Kegel bilden den passenden Kontaktpunkt zum Werkstück. Für kompaktes Spannen über Gewindespindel und Spiralexzenter sind die Spannhaken gedacht.
Mechanisch oder hydraulisch
Kurz: Neben handbetätigten Druckspannern gibt es hydraulische Block- und Einschraubzylinder, die doppelt wirkend über gebohrte Ölkanäle spannen – für hohe, reproduzierbare Kräfte in automatisierten Vorrichtungen.
Die Antriebsart richtet sich nach Kraftbedarf und Automatisierung. Handbetätigte Druckspanner mit oder ohne Griff sind die einfache Lösung für den manuellen Arbeitsplatz. Für hohe, gleichbleibende Kräfte kommen hydraulische Zylinder zum Einsatz: Blockzylinder mit Gewindeanschluss oder Einschraubzylinder, die doppelt wirkend über gebohrte Kanäle spannen und lösen. Sie eignen sich für automatisierte, mehrfach bestückte Vorrichtungen, in denen viele Spannpunkte gleichzeitig und mit definierter Kraft betätigt werden. Für schwenkbare hydraulische Spanner sind die Schwenkspanner die passende Bauform.
Nicht zu verwechseln mit dem Kniehebel-Zugspanner
Kurz: Diese Zug- und Druckspanner sind Werkstück-Spannelemente für Vorrichtungen. Der gleichnamige Zugspanner aus dem Schnellspanner-Programm ist dagegen ein Kniehebel-Schnellspanner, der werkzeuglos per Hebel spannt.
Der Name „Zugspanner" kommt in der Spanntechnik zweimal vor. Die hier gezeigten Zug- und Druckspanner sind Werkstück-Spannelemente, die über Schraube oder Hydraulik mit hoher Kraft auf kurzem Weg spannen. Der Zugspanner aus dem Schnellspanner-Programm ist dagegen ein handbetätigter Kniehebel-Schnellspanner, der das Werkstück über einen Bedienhebel gegen die Auflage zieht und über den Totpunkt verriegelt – gedacht für Einbausituationen mit wenig seitlichem Platz. Welcher passt, hängt davon ab, ob werkzeuglos per Hebel oder mit hoher Kraft per Schraube/Hydraulik gespannt werden soll.
FAQ zu Zug- und Druckspannern
- Was ist der Unterschied zwischen Zug- und Druckspanner? Der Zugspanner erzeugt eine Zugkraft und zieht das Werkstück über einen Bügel oder Bolzen heran; der Druckspanner erzeugt eine Druckkraft und drückt es über ein Druckstück an. Beide arbeiten mit kurzem Hub und hoher Kraft. Ob gezogen oder gedrückt wird, hängt von der Vorrichtung und der Lage des Werkstücks ab.
- Wann hydraulisch spannen? Wenn hohe, gleichbleibende Kräfte gefragt sind oder mehrere Spannpunkte in einer automatisierten Vorrichtung gleichzeitig betätigt werden sollen. Hydraulische Block- und Einschraubzylinder spannen doppelt wirkend über Ölkanäle und liefern reproduzierbare Kräfte. Für die manuelle Bestückung genügt der handbetätigte Druckspanner.
- Ist das derselbe Zugspanner wie bei den Schnellspannern? Nein. Diese Zug- und Druckspanner sind Werkstück-Spannelemente, die über Schraube oder Hydraulik mit hoher Kraft spannen. Der Zugspanner im Schnellspanner-Programm ist ein handbetätigter Kniehebel-Schnellspanner mit Bedienhebel. Der Name ist gleich, die Bauart und der Einsatz unterscheiden sich – im Zweifel hilft die Beratung.
Zug- und Druckspanner bei HUG – 19 KIPP-Spanner ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Zug- und Druckspannern von KIPP: hohe Kräfte auf kurzem Weg, mechanisch mit Griff oder hydraulisch als Block- und Einschraubzylinder, mit passenden Druckstücken. Passend dazu ergänzen diese Bereiche die Spanntechnik:- Schwenkspanner – auch als hydraulische Drehhebelspanner
- Spannhaken – kompaktes Spannen über Gewindespindel
- Zugspanner (Schnellspanner) – der handbetätigte Kniehebel-Zugspanner
- KIPP-Markenwelt – das komplette KIPP-Spanntechnik-Programm
