Schwenkspanner
61 Artikel gefunden
Produktanzeige:
Aufspannbolzen flexibel, H=50 Aluminium, blau, Komp:Stahl - K2068.050
Ab
128,88 €*
Abonnement
H:
50
Werkstoff:
Grundkörper Aluminium.
Spannflächen Stahl.
Ausführung:
Grundkörper blau eloxiert.
Spannflächen gehärtet und brüniert.
Bestellbeispiel:
K2068.080
Hinweis:
Die Aufspannbolzen sind ein flexibles Spannsystem zum sicheren und kraftvollen Aufspannen von Werkstücken mit regelmäßigen und unregelmäßigen Außenkonturen.
Die Aufspannbolzen können auf einem Maschinentisch mit T-Nuten oder direkt in einer Gewindebohrung befestigt werden. Der Aufspannbolzen dient gleichzeitig als Auflage und Anschlag.
Die Aufspannbolzen sind in einer Höhe von 50 und 80 mm erhältlich. Der Spannbereich beträgt 5 – 25 mm. Mittels Verlängerungen kann der Spannbereich auf 20 -40 mm oder 40 - 60 mm erhöht werden. Der Spannring aus Messing verhindert Abdrücke am Werkstück.
Spannschraube und Verlängerung bitte separat dazu bestellen.
Montage:
Die Positionierung und Befestigung der Aufspannbolzen erfolgt mittels zentrischer Schraube.
Aufspannbolzen (ohne Spannschraube) auf dem Maschinentisch positionieren. Anschließend die im Zentrum befindliche Schraube mit einem Sechskantschlüssel festziehen. Die anschließend von oben eingesetzte Spannschraube spannt das Werkstück kraftvoll und sicher.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Nutenleiste, A=14 Stahl - K2072.14
Ab
171,77 €*
Abonnement
Werkstoff:
Stahl.
Ausführung:
brüniert
Bestellbeispiel:
K2072.14
Hinweis:
Mithilfe der Nutenleiste ist jede Position auf dem Maschinentisch erreichbar.
Mit T-Nut 14 mm. Passend für T-Nuten-Abstände 63, 100 und 125 mm.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannring, Form:A Standard Messing - K2070.1
Ab
15,90 €*
Abonnement
Werkstoff:
Messing.
Ausführung:
blank.
Hinweis:
Der Spannring aus Messing verhindert Beschädigungen oder Kratzer am Werkstück.
Form A: Standard.
Form B: Abgeflacht. Der abgeflachte Spannring ermöglicht eine schnelle Werkstückentnahme.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannring, Form:B Abgeflacht Messing - K2070.2
Ab
22,81 €*
Abonnement
Werkstoff:
Messing.
Ausführung:
blank.
Hinweis:
Der Spannring aus Messing verhindert Beschädigungen oder Kratzer am Werkstück.
Form A: Standard.
Form B: Abgeflacht. Der abgeflachte Spannring ermöglicht eine schnelle Werkstückentnahme.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannschraube, Form:A Standard Stahl, Komp:Messing - K2069.1
Ab
33,99 €*
Abonnement
Werkstoff:
Schraube Stahl.
Spannring Messing.
Ausführung:
Schraube schwarz brüniert.
Spannring blank.
Hinweis:
Die Spannschraube mit Spannring wird von oben in den Aufspannbolzen eingeschraubt. Sie spannen das Werkstück kraftvoll und sicher. Ein weicher austauschbarer Spannring aus Messing verhindert Beschädigungen oder Kratzer am Werkstück.
Form A: Standardschraube mit minimierter Störkontur dank sehr flachem Schraubenkopf.
Form B: Gelagerte Schraube auch für große Serien. Der abgeflachte Spannring ermöglicht eine schnelle Werkstückentnahme.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannschraube, Form:B Abgeflacht Stahl, Komp:Messing - K2069.2
Ab
66,24 €*
Abonnement
Werkstoff:
Schraube Stahl.
Spannring Messing.
Ausführung:
Schraube schwarz brüniert.
Spannring blank.
Hinweis:
Die Spannschraube mit Spannring wird von oben in den Aufspannbolzen eingeschraubt. Sie spannen das Werkstück kraftvoll und sicher. Ein weicher austauschbarer Spannring aus Messing verhindert Beschädigungen oder Kratzer am Werkstück.
Form A: Standardschraube mit minimierter Störkontur dank sehr flachem Schraubenkopf.
Form B: Gelagerte Schraube auch für große Serien. Der abgeflachte Spannring ermöglicht eine schnelle Werkstückentnahme.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Verlängerung, H=20 Stahl - K2071.2040
Ab
28,23 €*
Abonnement
H:
20
Werkstoff:
Stahl.
Ausführung:
brüniert
Bestellbeispiel:
K2071.4060
Hinweis:
Verlängerungen zur Erweiterung des Spannbereichs. Mit den Verlängerungen kann der Spannbereich auf 20 - 40 mm oder 40 - 60 mm erhöht werden.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

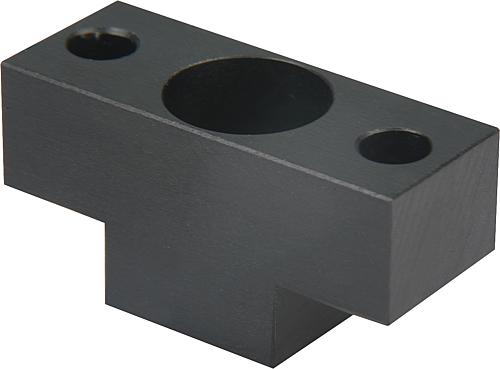

Adapter für Schwenkspanner Gr.12/16 30X12X14 Aluminium - K1817.1216
Ab
17,12 €*
Abonnement
A:
22
|
L1:
13
Werkstoff:Hochfeste Aluminiumlegierung. Ausführung:Hart-Coat® beschichtet. Hinweis:Verschleißfeste Oberfläche, schweißpartikelabweisend.Zur Aufnahme individueller Spannarme. Passend für Schwenkspanner pneumatisch K1815 in der entsprechenden Größe.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

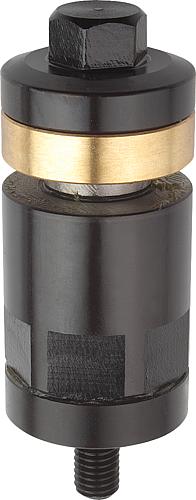

Aufspannbolzen, H=50 Stahl, Komp:Messing - K1232.050
Ab
122,74 €*
Abonnement
H:
50
Ausführung:Aufspannbolzen gehärtet und brüniert.Spannring blank. Hinweis:Die Aufspannbolzen können mit Nutensteinen direkt auf dem Maschinentisch befestigt werden. Durch enge Toleranzklassen (js6) in der Höhe wird ein paralleles Aufspannen zum Tisch gewährleistet. Der Spannbereich beträgt 8 – 40 mm. Zusätzlich erhältlich sind Spannschrauben für die Spannbereiche 40 – 67 und 65 – 87 mm. Die Zwischenscheibe verhindert Beschädigungen am Maschinentisch sowie ein Verschieben beim Festziehen. Der Spannring aus Messing verhindert Abdrücke am Werkstück.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

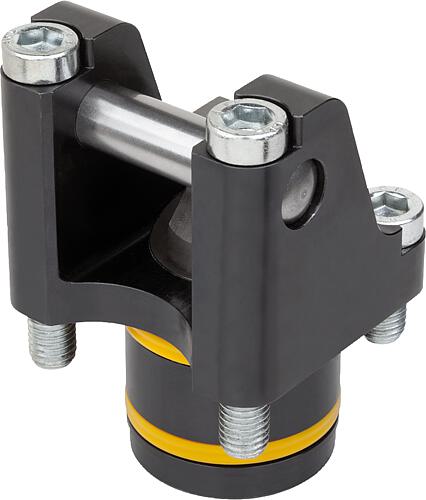

Drehhebelspanner hydraulisch, Form:A doppelt wirkend, DK=12, gebohrte Kanäle Stahl - K1856.121304
Ab
266,78 €*
Abonnement
G:
M4
Drehhebelspanner eignen sich sehr gut für Spannvorrichtungen mit beengten Platzverhältnissen. Durch die Kompaktheit der Drehhebelspanner können diese vielfältig in Spannvorrichtungen mit wenig Platz eingesetzt werden und ermöglichen somit oftmals flexible Lösungen. Werkstoff:Gehäuse und Kolben Stahl. Ausführung:Gehäuse brüniert.Kolben gehärtet. Hinweis:Im Drehhebelspanner ist der Spannhebel mit der Kolbenstange verbunden. Das Entspannen und Öffnen des Spannhebels erfolgt bei einfach wirkenden Drehhebelspannern mittels Federzug, bei doppelt wirkenden mittels Druckmedium. Die Ölversorgung erfolgt bei den Drehhebelspannern über gebohrte Kanäle.Beim Spannen mit dem Drehhebelspanner bewegt sich der Spannhebel mit einem geradlinigen Hub auf das Werkstück zu und spannt dieses. Zum Entspannen des Werkstücks fährt der Spannhebel so weit zurück, dass das Werkstück kollisionsfrei nach oben entnommen werden kann. Der Einzelhub eines Drehhebelspanners ist abhängig von der Spannhebelauswahl.Die Spannelemente sind regelmäßig auf Verschmutzungen zu kontrollieren und im Bedarfsfall zu reinigen.Es ist darauf zu achten, dass sich durch die Einbaulage keine Spänenester im Schwenkbereich des Spannhebels des Drehhebelspanners bilden können.Die Flanschfläche des Drehhebelspanners sollte beim Einbau an die Höhe des Werkstücks angepasst werden sowie eine horizontale Positionierung des Spannpunkts sollte vorhanden sein.Durch die richtige Positionierung des Drehhebelspanners können trotz des kurzen Spannhebels Werkstücktoleranzen optimal ausgeglichen werden.Mit den Drehhebelspannern können große Kräfte erzeugt werden. Dabei ist darauf zu achten, dass die Werkstücke und Spannvorrichtungen für diese Belastungen ausgelegt sind.Die Drehhebelspanner lassen sich mit individuellen Spannhebeln bestücken. Die Spannkraft eines Drehhebelspanners ist abhängig von der Spannhebellänge.Spannhebel für Drehhebelspanner ist nicht im Lieferumfang enthalten.Sicherheitsanweisungen beachten. Betätigungsweise:Gebohrte Kanäle. Montage:Siehe Einbaukontur. Vorteile:- Keine Querkräfte beim Spannen.- Geringe Einbaumaße.- Vielfältige Spannhebelauswahl.- Kollisionsfreie Zugänglichkeit zum Werkstück.- Leitungslose Druckversorgung. Auf Anfrage: Größere Kolbendurchmesser und Hübe sowie mit Positionskontrolle. Lieferumfang:4 Stk. Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 enthalten. Zubehör:Spannhebel für Drehhebelspanner K1857. Technische Daten:Max. Betriebsdruck: 400 bar. Zeichnungshinweis:1) Spannhebellänge (siehe K1857)2) Hub (siehe K1857)3) siehe Zubehör4) Einbaukontur5) Kanten gerundet6) lösen7) spannen alternativ8) spannenAngaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

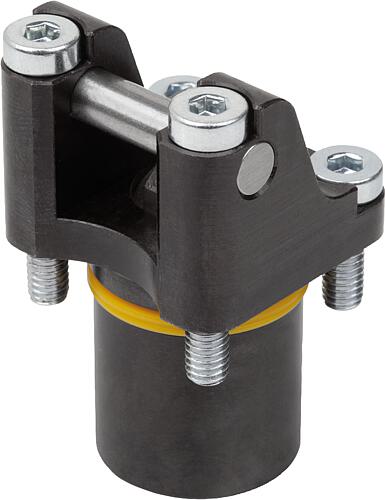

Drehhebelspanner hydraulisch, Form:B einfach wirkend, DK=12, gebohrte Kanäle Stahl - K1856.122304
Ab
240,11 €*
Abonnement
G:
M4
Drehhebelspanner eignen sich sehr gut für Spannvorrichtungen mit beengten Platzverhältnissen. Durch die Kompaktheit der Drehhebelspanner können diese vielfältig in Spannvorrichtungen mit wenig Platz eingesetzt werden und ermöglichen somit oftmals flexible Lösungen. Werkstoff:Gehäuse und Kolben Stahl. Ausführung:Gehäuse brüniert.Kolben gehärtet. Hinweis:Im Drehhebelspanner ist der Spannhebel mit der Kolbenstange verbunden. Das Entspannen und Öffnen des Spannhebels erfolgt bei einfach wirkenden Drehhebelspannern mittels Federzug, bei doppelt wirkenden mittels Druckmedium. Die Ölversorgung erfolgt bei den Drehhebelspannern über gebohrte Kanäle.Beim Spannen mit dem Drehhebelspanner bewegt sich der Spannhebel mit einem geradlinigen Hub auf das Werkstück zu und spannt dieses. Zum Entspannen des Werkstücks fährt der Spannhebel so weit zurück, dass das Werkstück kollisionsfrei nach oben entnommen werden kann. Der Einzelhub eines Drehhebelspanners ist abhängig von der Spannhebelauswahl.Die Spannelemente sind regelmäßig auf Verschmutzungen zu kontrollieren und im Bedarfsfall zu reinigen.Es ist darauf zu achten, dass sich durch die Einbaulage keine Spänenester im Schwenkbereich des Spannhebels des Drehhebelspanners bilden können.Die Flanschfläche des Drehhebelspanners sollte beim Einbau an die Höhe des Werkstücks angepasst werden sowie eine horizontale Positionierung des Spannpunkts sollte vorhanden sein.Durch die richtige Positionierung des Drehhebelspanners können trotz des kurzen Spannhebels Werkstücktoleranzen optimal ausgeglichen werden.Mit den Drehhebelspannern können große Kräfte erzeugt werden. Dabei ist darauf zu achten, dass die Werkstücke und Spannvorrichtungen für diese Belastungen ausgelegt sind.Die Drehhebelspanner lassen sich mit individuellen Spannhebeln bestücken. Die Spannkraft eines Drehhebelspanners ist abhängig von der Spannhebellänge.Spannhebel für Drehhebelspanner ist nicht im Lieferumfang enthalten.Sicherheitsanweisungen beachten. Betätigungsweise:Gebohrte Kanäle. Montage:Siehe Einbaukontur. Vorteile:- Keine Querkräfte beim Spannen.- Geringe Einbaumaße.- Vielfältige Spannhebelauswahl.- Kollisionsfreie Zugänglichkeit zum Werkstück.- Leitungslose Druckversorgung. Auf Anfrage: Größere Kolbendurchmesser und Hübe sowie mit Positionskontrolle. Lieferumfang:4 Stk. Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 enthalten. Zubehör:Spannhebel für Drehhebelspanner K1857. Technische Daten:Max. Betriebsdruck: 400 bar. Zeichnungshinweis:1) Spannhebellänge (siehe K1857)2) Hub (siehe K1857)3) siehe Zubehör4) Einbaukontur5) Kanten gerundet6) lösen7) spannen alternativ8) spannenAngaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%
