Steckbolzen
Steckbolzen sind die manuell steckbaren Verbindungselemente für lösbare Zusammenbauten im Vorrichtungs-, Anlagen- und Gerätebau: Der Bolzen wird durch die Bohrung gesteckt und über Magnet, Kugelrasterung, Klappe oder Splint axial gesichert. HUG führt das komplette KIPP-Steckbolzen-Programm in Edelstahl 1.4305 und verzinktem Stahl mit ergonomischen Thermoplast-Griffen.
Zu Ihrem Experten für Steckbolzen
Andreas Selwitschka
Technische Infos
5 Artikel gefunden
Produktanzeige:
Steckbolzen Edelstahl, Griff, magnetischer Axialsicherung - K1216
Ab
5,62 €*
Abonnement
27 Varianten verfügbar
Werkstoff: Griff Thermoplast. Stahlteile Edelstahl 1.4305. NDFEB Magnet. Ausführung: Griff schwarz. Edelstahl blank. Hinweis: Die Steckbolzen mit magnetischer Axialsicherung dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Über einen im Griff integrierten Magneten wird eine axiale Positionssicherung gewährleistet und der Steckbolzen somit in Einsteckposition gehalten. Glatte Oberflächen und eine dazu senkrecht angeordnete Steckbohrung wirken sich positiv auf die Haltekräfte aus. Über optionale Haltesysteme können die Steckbolzen unverlierbar gesichert werden. Scherkraft zweischnittig (F) = S · τ aB max. Zubehör: Sicherungs-Spiralkabel K0367.... Halteseile mit Öse K0367.... Schlüsselring K0367.... Kugelketten K1125.... Zeichnungshinweis: 1) Magnet 2) magnetisches Teil / Werkstück B: 23 D: 33,2 D1: 8 D2: 17,3 L: 60 L2: 33 L3: 26,1 L5: 60 RoHS: ja Größe: 2 Ausführung: mit Pilzgriff Aufnahmebohrung: 8 Haltekraft ca. N: 43 Scherkraft zweischnittig max. kN: 38 K1216.3308060 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Steckbolzen Edelstahl, Pilzgriff - K0365
Ab
8,88 €*
Abonnement
23 Varianten verfügbar
Werkstoff: Griff Thermoplast. Stahlteile Edelstahl. Ausführung: Griff schwarz. Stahlteile blank. Hinweis: Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Scherkraft zweischnittig (F) = S · τ aB max. Zubehör: Sicherungs-Spiralkabel K0367.10200 Halteseile mit Öse K0367..... Schlüsselring K0367.15/19/23 Aufnahmebuchsen für Kugelsperrbolzen K0724.... Scherkraft zweischnittig max. kN: 86 Aufnahmebohrung H11: 12 L2: 24 L1: 10 L: 40 D3: 19 D2: 14,5 D1: 12 D: 33 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Steckbolzen Stahl, Axialsicherung - K0772
Ab
3,80 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt. Hinweis: Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Scherkraft zweischnittig (F) = S · τ aB max. Montage: Im Gegenstück Maß x als Einführhilfe beachten. L: 12 L2: 22 x: 1,1 Scherkraft zweischnittig max. kN: 22 D: 8 L1: 18 D2: 2,1 L3: 9,4 D1: 16 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

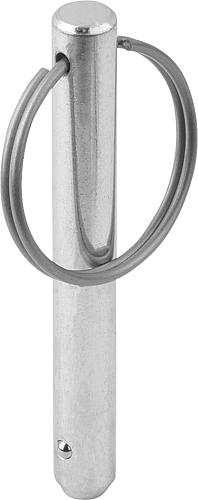

Steckbolzen Stahl, Edelstahl-Schlüsselring - K0365
Ab
3,80 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Bolzen Stahl. Schlüsselring Edelstahl. Ausführung: Bolzen verzinkt. Schlüsselring blank. Hinweis: Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Scherkraft zweischnittig (F) = S · τ aB max. Die Steckbolzen mit Schlüsselring bilden eine kostengünstige Alternative zu den Steckbolzen. L1: 8 L: 50 Scherkraft zweischnittig max. kN: 38 D2: 8,8 D: 28 D1: 8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

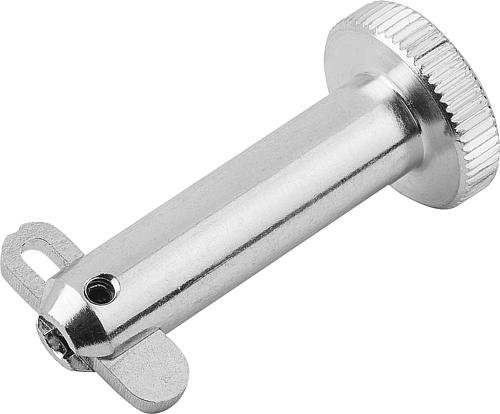

Steckbolzen Stahl, Klappsicherung - K0776
Ab
10,07 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl verzinkt. Hinweis: Steckbolzen mit Klappsicherung dienen zum schnellen und einfachen Fixieren, aber auch zum dauerhaften Verbinden von beweglichen Teilen und Werkstücken. Die breite Klappsicherung ermöglicht es, die zu verbindenden Teile über einen großen Querschnitt zu sichern. Darüber hinaus ist er in axialer Richtung belastbar. Rastnuten in der Klappsicherung ermöglichen außerdem genaue Stellungen der Positionen "Geschlossen" und "Geöffnet". D: 16 D1: 8 L: 40 L1: 46 L2: 61 Scherkraft zweischnittig max. kN: 21 Auszugskraft F N: 270 B: 16,9 B1: 2 Aufnahmebohrung H11: 8 H: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Sicherungsarten im Überblick
Kurz: Die Sicherung entscheidet über Wechselgeschwindigkeit und Haltesicherheit. Magnetsicherung (KIPP K1216) für den schnellsten Wechsel, Kugel-Axialsicherung (K0772) gegen ungewolltes Herausziehen, Klappsicherung (K0776) formschlüssig für höchste Sicherheit, Schlüsselring (K0365) als einfachste Variante.
Steckbolzen unterscheiden sich vor allem im Sicherungsmechanismus:| Sicherung | KIPP-Typ | Wirkprinzip | Stärke |
|---|---|---|---|
| Pilzgriff + Magnet | K1216 | magnetische Axialhaltung | schnellster Wechsel, vibrationsfest |
| Kugel-Axialsicherung | K0772 | federnde Kugelrasterung | sicher gegen Herausziehen |
| Klappsicherung | K0776 | formschlüssige Klappe | höchste Haltesicherheit |
| Schlüsselring | K0365 | Splint/Ring zum Ziehen | einfachste, günstigste Bauform |
Werkstoffe und Größen
Kurz: Edelstahl 1.4305 (V2A) für den Außen-, Feucht- und Lebensmittelbereich, verzinkter Stahl für Standard-Industrie. Durchmesser 6 bis 16 mm, Längen typisch 10 bis 60 mm. Die Griffe aus Thermoplast sind ergonomisch geformt und temperaturbeständig.
Die Werkstoff- und Größenwahl richtet sich nach Umgebung und Last:- Edelstahl 1.4305 (V2A): zerspanbarer Automaten-Edelstahl, korrosionsbeständig für Außen-, Feucht- und Hygienebereich.
- Stahl verzinkt: preisgünstige Standardausführung für trockene Innenräume und normale Industrieumgebung.
- Durchmesser D1: 6 bis 16 mm – deckt die meisten Anwendungen vom Geräte- bis zum Maschinenbau ab.
- Länge L: typisch 10 bis 60 mm, gewählt nach Klemmdicke plus Überstand für das Sicherungselement.
Abgrenzung zu ähnlichen Bolzen
Kurz: Steckbolzen werden manuell gesichert und gelöst. Kugelsperrbolzen arretieren beim Stecken selbst. Federnde Druckstücke sind keine Verbindungs-, sondern Positionierelemente. Klappsplinte und Ringe sind reine Sicherungsteile ohne eigenen Bolzen.
Die Bolzen-Typen im Normteilprogramm trennen sich klar nach Funktion:- Steckbolzen (diese Kategorie): manuelle Verbindung mit Sicherung per Magnet, Kugel, Klappe oder Ring.
- Kugelsperrbolzen: selbstarretierend über federbelastete Kugeln – ideal für häufigen, werkzeuglosen Wechsel.
- Federnde Druckstücke: Positionier- und Rastelemente, keine tragende Verbindung.
- Sperrriegel: Riegelelemente für Türen und Klappen an Vorrichtungen und Gehäusen.
Durchmesser und Belastung
Kurz: Der Durchmesser wird nach der Scherkraft gewählt – als Faustregel trägt ein Steckbolzen je Millimeter Durchmesser grob 0,5 bis 3 kN, abhängig vom Werkstoff. Sicherheitsfaktor 2 bis 3 einplanen, bei Schwingung deutlich überdimensionieren.
Richtwerte für die Scherbelastung (einschnittig, ruhend, Stahl):| Durchmesser | Richtwert Scherkraft | typischer Einsatz |
|---|---|---|
| 6 mm | bis ca. 5 kN | Geräte, Lehren, Abdeckungen |
| 8 mm | bis ca. 10 kN | Vorrichtungen, Schutzgitter |
| 10 mm | bis ca. 15 kN | Maschinenbau, Anschläge |
| 12 mm | bis ca. 25 kN | Anhänger, Stützen |
| 16 mm | bis ca. 50 kN | schwere Aufbauten |
FAQ zu Steckbolzen
- Welche Sicherungsart ist die richtige? Magnetsicherung (KIPP K1216) für den schnellsten Wechsel und bei Vibration – hält trotz Erschütterung an magnetischen Werkstoffen. Kugel-Axialsicherung (K0772) bei moderater Belastung. Klappsicherung (K0776), wenn der Bolzen unter keinen Umständen herausfallen darf – formschlüssig, höchste Sicherheit. Schlüsselring (K0365) als günstigste Variante für seltene Wechsel.
- Was ist ein Klappnasenbolzen? Ein Klappnasenbolzen ist ein Steckbolzen, bei dem eine federnde Nase am Bolzenende ausklappt und ihn formschlüssig gegen Herausrutschen sichert. Zum Lösen wird die Nase eingedrückt. Er ist robust, schmutzunempfindlich und eignet sich gut für raue Außen- und Baustellenumgebungen.
- Welcher Durchmesser für welche Last? Nach der Scherkraft auslegen: 6 mm bis etwa 5 kN, 8 mm bis 10 kN, 10 mm bis 15 kN, 12 mm bis 25 kN, 16 mm bis 50 kN (einschnittig, ruhend, Stahl). Sicherheitsfaktor 2 bis 3 einplanen. Bei wechselnder oder schwingender Last deutlich überdimensionieren, da Dauerfestigkeit weit unter der statischen Last liegt.
- Edelstahl 1.4305 oder verzinkter Stahl? 1.4305 (V2A) für Außen-, Feucht- und Lebensmittelbereich. Verzinkter Stahl für trockene Innenräume und Standard-Industrie. Der Edelstahl-Aufpreis liegt bei rund Faktor 2 bis 3, lohnt sich aber überall, wo Korrosion droht. Für aggressive Chemie reicht 1.4305 nicht – dort 1.4404 (V4A) wählen.
- Gibt es Steckbolzen mit Gewinde? Ja – Steckbolzen mit Gewindeende lassen sich verschrauben statt nur stecken, etwa für eine zusätzliche Sicherungsmutter oder die feste Verankerung in einem Bauteil. Sie verbinden die Schnellsteck-Funktion mit einer schraubbaren Endlagensicherung.
- Steckbolzen oder Kugelsperrbolzen? Steckbolzen sind manuell – die Sicherung muss bewusst gelöst werden. Kugelsperrbolzen arretieren beim Stecken selbst über federbelastete Kugeln. Faustregel: bei häufigem, werkzeuglosem Wechsel der Kugelsperrbolzen; bei seltenem Wechsel und maximaler Haltesicherheit der Steckbolzen mit Klappsicherung.
- Welche Marke führt HUG bei Steckbolzen? HUG führt das KIPP-Steckbolzen-Programm in vier Sicherungsvarianten – Pilzgriff mit Magnet (K1216), Kugel-Axialsicherung (K0772), Klappsicherung (K0776) und Schlüsselring (K0365) – in Edelstahl 1.4305 und verzinktem Stahl, Durchmesser 6 bis 16 mm. KIPP ist mit dem vollen Normteil-Programm in der eigenen Markenwelt vertreten.
Steckbolzen bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt das Steckbolzen-Programm von KIPP – vier Sicherungsvarianten (Magnet, Kugel-Axial, Klappe, Schlüsselring) in Edelstahl 1.4305 und verzinktem Stahl, Durchmesser 6 bis 16 mm. Passend dazu finden Sie im Sortiment:- Kugelsperrbolzen – selbstarretierende Alternative für häufigen Wechsel.
- Sperrriegel – Riegelelemente für Türen und Klappen.
- Positionierelemente – für die µm-genaue Werkstückfixierung im Vorrichtungsbau.
