Gelenkköpfe

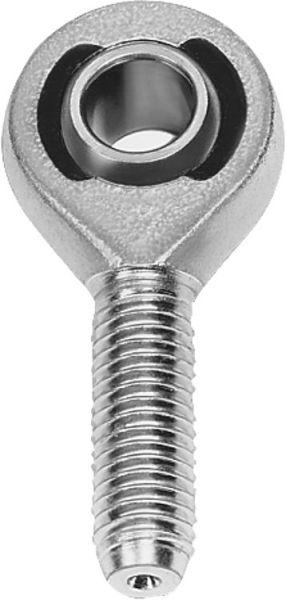

Gelenkköpfe (englisch Rod End) sind die Kraftübertragungs-Baugruppen mit Kugelgelenk am einen und Innen- oder Außengewinde am anderen Ende – für zugbelastete Gestänge, Hebel und Verbindungselemente im Maschinen- und Vorrichtungsbau. Sie übertragen axiale Kräfte und gleichen dabei Winkelfehler bis ±15° aus. HUG führt Gelenkköpfe nach DIN ISO 12240-1 im KIPP-Programm in den Größen M5 bis M20 ab Lager.
Zu Ihrem Experten für Gelenkköpfe
Andreas Selwitschka
Technische Infos
18 Artikel gefunden
Produktanzeige:

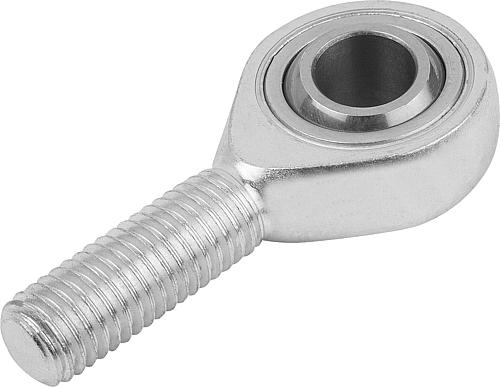

Gelenkkopf mit Gleitlagerung Vergütungsstahl - K0718
Ab
10,45 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe. Ausführung: verzinkt. Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA. Ausführung : Linksgewinde D: 16 A: 66 B: 42 K: 28,57 L: 40 L1: 22 α: 15° Gewicht ca. kg : 0,189 D1: M16 H: 21 H1: 15 Tragzahlen dynamisch kN: 52,7 Tragzahlen statisch kN: 32 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

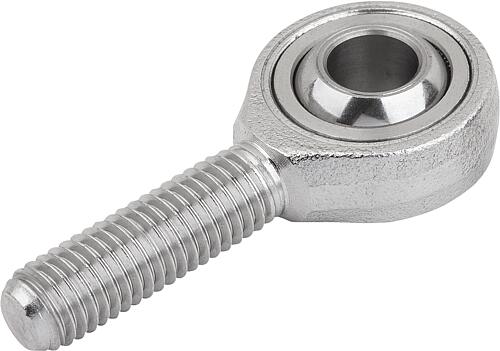

Gelenkkopf DIN ISO 12240-1 mit Gleitlagerung, Edelstahl, Komp:Edelstahl - K2081
Ab
21,58 €*
Abonnement
20 Varianten verfügbar
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057.
Gelenkkugel 1.4034 gehärtet und geschliffen.
Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
K2081.06
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

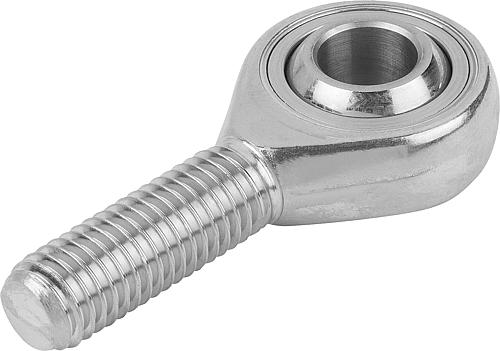

Gelenkkopf mit Gleitlagerung Edelstahl, Komp: Edelstahl - K0720
Ab
26,91 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571. Ausführung: poliert. Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA. Ausführung : Linksgewinde D: 5 A: 33 B: 18 K: 11,11 L: 20 L1: 9 Tragzahlen dynamisch kN: 7,5 Tragzahlen statisch kN: 6,2 α: 13° Gewicht ca. kg : 0,013 D1: M5 H: 8 H1: 6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

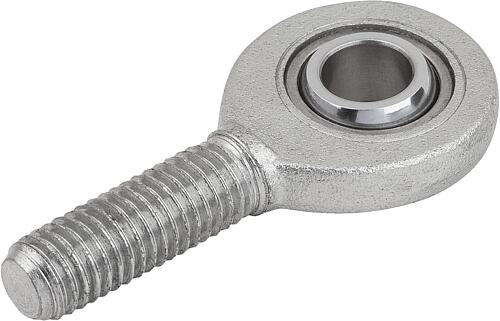

Gelenkkopf DIN ISO 12240-1 mit Gleitlagerung, Autom.Stahl verzinkt - K2083
Ab
8,99 €*
Abonnement
16 Varianten verfügbar
Werkstoff:
Gehäuse Größe (D) 6-12 Automatenstahl gedreht, ab Größe (D) 17 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K2083.08
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe E. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gelenkkopf mit Gleitlagerung Vergütungsstahl, Linksgewinde, Komp: Wälzlagerstahl - K0722
Ab
15,08 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe. Ausführung: verzinkt. Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe E. D1: M16 Ausführung : Linksgewinde D: 17 -0,008 A: 69 H1: 11 B: 46 H: 14 K: 25 L: 36 L1: 23 Tragzahlen dynamisch kN: 22 Tragzahlen statisch kN: 45 α: 8° Gewicht ca. kg : 0,190 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

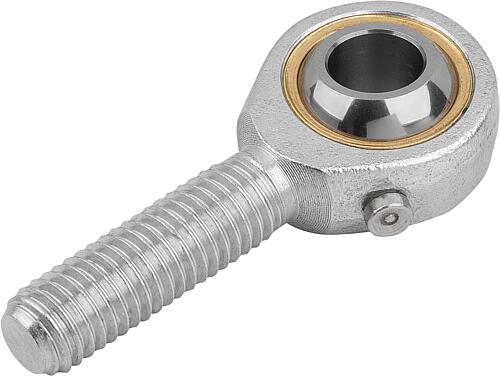

Gelenkkopf DIN12240-1 mit Schmiernippel, Autom.Stahl verzinkt, Komp:Wälzlagerstahl - K2085
Ab
6,94 €*
Abonnement
24 Varianten verfügbar
Werkstoff:
Gehäuse Größe (D) 5 - 12 Automatenstahl gedreht, ab Größe (D) 14 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit Schmiernippel.
Ausführung:
verzinkt.
Bestellbeispiel:
K2085.06
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist nachschmierbar. Die Anschlussmaße entsprechen DIN 648 Formreihe KA. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

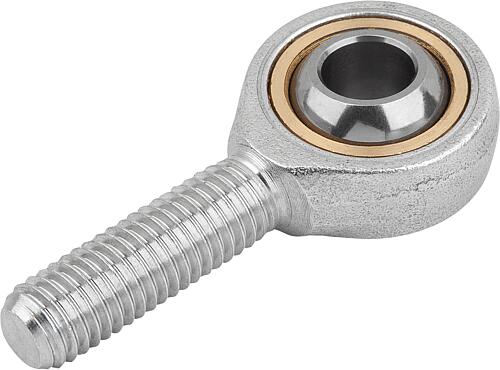

Gelenkkopf DIN ISO 12240-1 mit Gleitlagerung, Vergütungsstahl verzinkt - K2079
Ab
8,66 €*
Abonnement
24 Varianten verfügbar
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K2079.08
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gelenkkopf mit Gleitlagerung Vergütungsstahl, Komp: Wälzlagerstahl - K0719
Ab
10,45 €*
Abonnement
22 Varianten verfügbar
Werkstoff: Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe. Ausführung: verzinkt. Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ. Ausführung : Linksgewinde D: 8 D2: 12,5 D3: 16 A: 36 B: 24 B1: 5 K: 15,87 L: 16 L1: 12 SW: 13 Tragzahlen dynamisch kN: 16,7 Tragzahlen statisch kN: 14,1 α: 13° Gewicht ca. kg : 0,046 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

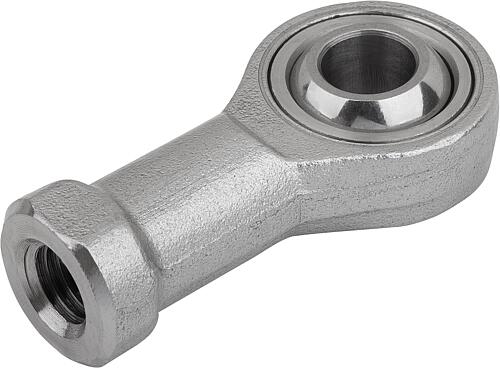

Gelenkkopf DIN ISO 12240-1 mit Gleitlagerung, Edelstahl poliert - K2082
Ab
19,17 €*
Abonnement
26 Varianten verfügbar
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057.
Gelenkkugel 1.4034 gehärtet und geschliffen.
Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
K2082.06
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gelenkkopf mit Gleitlagerung Edelstahl, Komp: Edelstahl - K0721
Ab
26,91 €*
Abonnement
22 Varianten verfügbar
Werkstoff: Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571. Ausführung: poliert. Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ. Ausführung : Rechtsgewinde D: 6 D2: 10 D3: 13 A: 30 B: 20 B1: 5 K: 12,7 L: 12 L1: 10 SW: 11 Tragzahlen dynamisch kN: 9,3 Tragzahlen statisch kN: 13,1 α: 13° Gewicht ca. kg : 0,027 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

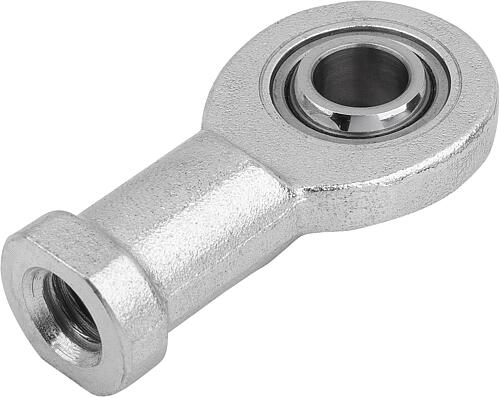

Gelenkkopf DIN12240-1 mit Gleitlagerung, Vergütungsstahl verzinkt - K2084
Ab
8,99 €*
Abonnement
20 Varianten verfügbar
Werkstoff:
Gehäuse Größe (D) 6-12 Automatenstahl gedreht, ab Größe (D) 17 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K2084.08
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe E. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

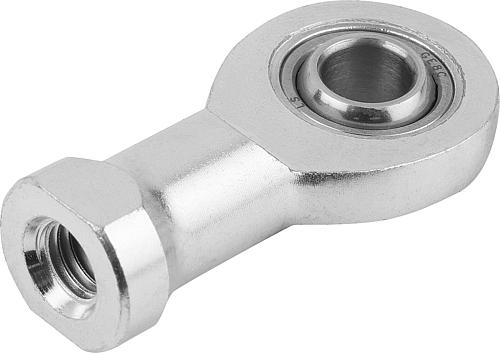

Gelenkkopf mit Gleitlagerung Vergütungsstahl, Komp: Wälzlagerstahl - K0723
Ab
15,08 €*
Abonnement
16 Varianten verfügbar
Werkstoff: Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe. Ausführung: verzinkt. Hinweis: Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe E. Ausführung : Linksgewinde D: 10 -0,008 D2: 15 D3: 19 A: 43 B: 28 B1: 6,5 K: 16 L: 20 L1: 13 SW: 17 Tragzahlen dynamisch kN: 8,6 Tragzahlen statisch kN: 17,6 α: 12° Gewicht ca. kg : 0,060 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Bauformen der Gelenkköpfe
Kurz: Der Gelenkkopf gibt es mit Innengewinde (auf die Gewindestange aufgeschraubt) oder Außengewinde (in die Gegenkomponente geschraubt), als Links- oder Rechtsgewinde. Das Axialgelenk ist die verwandte Bauform mit erweiterter Winkelbeweglichkeit.
Die Bauform richtet sich nach dem Gegenstück:- Innengewinde: das Gewinde sitzt im Gehäuse – der Gelenkkopf wird auf eine Gewindestange aufgeschraubt.
- Außengewinde (Rechtsgewinde): die Standardausführung – der Gelenkkopf schraubt sich in die Gegenkomponente.
- Außengewinde (Linksgewinde): für Spannschlösser – die Kombination aus Rechts- und Linksgewinde erlaubt die exakte Längeneinstellung ohne Drehung der Verbindung.
- Axialgelenk: verwandte Bauform mit erweiterter Winkelbeweglichkeit – typisch am Hydraulik- und Pneumatikzylinder-Anschluss.
Werkstoffe und Lagerschalen
Kurz: Automatenstahl ist der verzinkte Industriestandard, Vergütungsstahl trägt Stoßlasten, Edelstahl deckt Korrosionsanforderungen ab. Die Lagerschale ist entweder wartungsfrei (PTFE-Gewebe) oder hochbelastbar geschmiert (Stahl/Stahl mit Schmiernippel).
Werkstoff und Lagerschale bestimmen Belastbarkeit und Wartung:- Automatenstahl verzinkt: preisgünstiger Industriestandard mit guten mechanischen Eigenschaften.
- Vergütungsstahl: höhere Belastbarkeit für Kraftübertragungen mit Stoßlasten.
- Edelstahl 1.4301/1.4401: für Lebensmittel-, Pharma- und Außeneinsatz mit Korrosionsanforderung.
- PTFE-Gewebe-Lagerschale: wartungsfrei und ohne Nachschmierung – auch in sauberen Umgebungen.
- Stahl/Stahl mit Schmiernippel: für höchste Belastungen mit Nachschmierung.
DIN ISO 12240-1 und Schwenkwinkel
Kurz: Die DIN ISO 12240-1 legt Maße, Gewindezuordnung, Belastbarkeitsklassen (K = Stahl/Stahl schmierbar, E = wartungsfrei Stahl/PTFE) und den Schwenkwinkel fest – typisch ±13° bis ±15° in jede Richtung.
Die Norm regelt die wichtigsten Eckdaten:- die Maßfestlegung für Außen- und Innendurchmesser, Gewindelänge und Kugelkopf-Geometrie;
- die Schwenkwinkel-Spezifikation von typisch ±13° bis ±15°;
- die Belastbarkeitsklassen K (Stahl/Stahl, schmierbar) und E (wartungsfrei, Stahl/PTFE);
- die Zuordnung von Gewindegröße zu Kugelgröße und Tragfähigkeit.
Auswahl und Anwendung
Kurz: Die Gewindegröße folgt der Last (M5/M6 bis 1 kN, M16–M20 bis über 50 kN), die Gewinderichtung ist standardmäßig rechts. Gelenkköpfe sitzen an Zylinderanschlüssen, Spannschlössern und Übertragungsgestängen.
Bei der Auswahl zählen Gewindegröße (M5 bis M20 je nach Kraft), Gewinderichtung (Standard rechts, links nur für Spannschlösser), Wartungsanforderung (geschmiert für Spitzenlast, PTFE für Dauerlauf) und Temperatur (PTFE-Lagerschalen bis +200 °C). Typische Einsatzgebiete:- Pneumatik- und Hydraulikzylinder: Kolbenstangenanschluss mit Winkelausgleich.
- Spannschlösser und Gestänge: Rechts-/Linksgewinde für nachstellbare Längen.
- Maschinen- und Vorrichtungsbau: Hebelverbindungen, Stellantriebe und bewegliche Gelenkpunkte in Spann- und Prüfvorrichtungen.
FAQ zu Gelenkköpfen
- Was ist ein Gelenkkopf? Ein Gelenkkopf (Rod End) ist eine Baugruppe mit Kugelgelenk am einen und Gewinde am anderen Ende. Er überträgt axiale Zug- und Druckkräfte in Gestängen und gleicht dabei Winkelfehler bis etwa ±15° aus – typisch als Anschluss an Pneumatik- und Hydraulikzylinder.
- Innen- oder Außengewinde – was nehme ich? Das richtet sich nach dem Gegenstück: Innengewinde, wenn der Gelenkkopf auf eine Gewindestange aufgeschraubt wird (Standard bei Zylinderanschlüssen), Außengewinde, wenn er sich in eine Gewindebohrung schraubt. Faustregel: Hat das Gegenstück Innengewinde, braucht der Gelenkkopf Außengewinde – und umgekehrt.
- Wann brauche ich ein Linksgewinde? Nur in Spannschloss-Kombinationen: ein Gelenkkopf mit Rechts-, einer mit Linksgewinde, dazwischen eine Spannmuffe. Durch Drehen der Muffe werden beide Seiten gleichzeitig gezogen oder gelöst – exakte Längeneinstellung ohne die ganze Verbindung zu verdrehen. Sonst Standard-Rechtsgewinde.
- Wartungsfrei (PTFE) oder geschmiert (Stahl/Stahl)? Die PTFE-Gewebe-Lagerschale ist wartungsfrei und sauber – ideal in Lebensmittel, Pharma und bei wartungsfeindlichem Einbau. Die geschmierte Stahl/Stahl-Paarung mit Schmiernippel bringt höhere Tragfähigkeit für Spitzen- und Stoßlasten. PTFE für Dauerbetrieb mit mittlerer Last, Stahl/Stahl für Schwerstlast.
- Wie viel Schwenkwinkel ist möglich? Standard sind ±13° bis ±15° in jede Richtung – das reicht für die meisten Zylinderanschlüsse mit normalen Wellenfehlern. Wird mehr Winkel gebraucht, kommt ein Axialgelenk oder ein Gelenklager mit größerer Kugel zum Einsatz. Eine Überschreitung führt zu Verkanten und Bruch der Lagerschale.
- Welche Gewindegröße für welche Last? M5/M6 für Kleinanwendungen bis etwa 1 kN, M8/M10 für Standard-Pneumatik bis 5 kN, M12/M14 für Hydraulik-Mittellast bis 15 kN, M16 bis M20 für Schwerlast über 50 kN. Die Last bezieht sich auf den Kugelkopf; mit Sicherheitsfaktor 2 bis 3 dimensionieren.
- Welche Marke führt HUG bei Gelenkköpfen? HUG führt das KIPP-Gelenkkopfprogramm nach DIN ISO 12240-1 – mit Innen- und Außengewinde (rechts/links) und Axialgelenke in Stahl- und Edelstahlausführungen, mit geschmierten oder wartungsfreien PTFE-Lagerschalen, in den Größen M5 bis M20.
Gelenkköpfe bei HUG – KIPP nach DIN ISO 12240-1 ab Lager
HUG Technik und Sicherheit führt das KIPP-Gelenkkopfprogramm nach DIN ISO 12240-1 – Gelenkköpfe mit Innen- und Außengewinde (rechts und links) sowie Axialgelenke in Stahl- und Edelstahlausführungen, mit geschmierten oder wartungsfreien PTFE-Lagerschalen in den Größen M5 bis M20. Passend dazu finden Sie im Sortiment:- Positionierelemente – für die präzise Werkstückfixierung im Vorrichtungsbau.
- Kugelsperrbolzen – für reversible Schnellverbindungen.
- Spannelemente – für die bewegliche Werkstückklemmung.
