Federstecker, Klappstecker und Splinte
Ein Bolzen ist nur so sicher wie seine Sicherung: Federstecker, Klappstecker und Splinte halten Achsen und Bolzen zuverlässig in Position. HUG Technik führt 4 Baureihen von KIPP – Federstecker nach DIN 11024, Klappstecker nach DIN 11023 und Splinte nach DIN EN ISO 1234, in über 100 Varianten.
Zu Ihrem Experten für Federstecker, Klappstecker, Splinte
Andreas Selwitschka
4 Artikel gefunden
Inhalt im Überblick
Drei Sicherungstypen im Vergleich
Kurz: Der Federstecker (Federsplint) wird werkzeuglos aufgesteckt und rastet federnd ein. Der Klappstecker klappt hinter dem Bolzen um. Der Splint wird durch ein Loch gesteckt und aufgebogen – die klassische, rüttelsichere Dauerlösung.

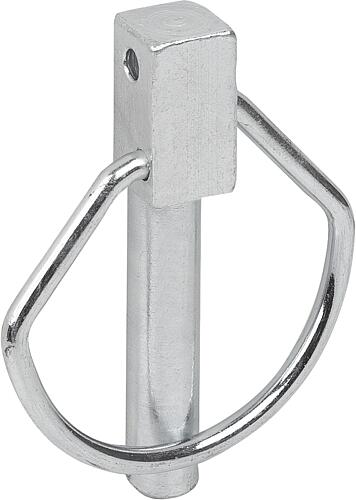

Jeder Typ hat sein Einsatzfeld. Der Federstecker (auch Federsplint) sitzt federnd über dem Bolzenkopf oder in einer Nut und lässt sich ohne Werkzeug abziehen – ideal, wenn die Verbindung oft gelöst wird. Der Klappstecker wird durch eine Querbohrung gesteckt und über den umklappbaren Bügel gesichert. Der Splint ist die robusteste Variante: durch das Splintloch geschoben und mit den Schenkeln aufgebogen, hält er auch unter starker Erschütterung. Alle drei sichern die Bolzen der Gabel- und Gelenkverbindungen und gehören zum Programm Gelenke und Kupplungen von KIPP.
Normen und Werkstoff
Kurz: Federstecker sind nach DIN 11024, Klappstecker nach DIN 11023 und Splinte nach DIN EN ISO 1234 (Nachfolger der DIN 94) genormt. Werkstoffe sind Stahl (verzinkt) und Edelstahl 1.4310 bzw. A2.
Die Normung sorgt für sichere Auswahl und Austauschbarkeit. Der Federstecker K1137 nach DIN 11024 ist in Form D (doppelt gewunden, höhere Haltekraft) und Form E (einfach gewunden) erhältlich. Der Klappstecker K2014 folgt DIN 11023, der Splint K1136 der DIN EN ISO 1234, die die frühere DIN 94 abgelöst hat. Beim Werkstoff steht verzinkter Stahl für den Standardeinsatz und Edelstahl (1.4310 bzw. A2) für korrosionsbeanspruchte Umgebungen bereit. Die Splinte allein gibt es in 101 Größenvarianten, sodass sich für jedes Splintloch die passende Abmessung findet. Für die Auswahl von Bolzen und Sicherung berät HUG; das Programm zeigt die KIPP-Markenwelt.
FAQ zu Federsteckern und Splinten
- Was ist der Unterschied zwischen Federstecker, Klappstecker und Splint? Der Federstecker wird werkzeuglos aufgesteckt und rastet federnd ein – schnell lösbar. Der Klappstecker sichert über einen umklappbaren Bügel. Der Splint wird durch ein Loch gesteckt und aufgebogen – die dauerhafteste, rüttelsicherste Lösung, aber nur mit Werkzeug lösbar.

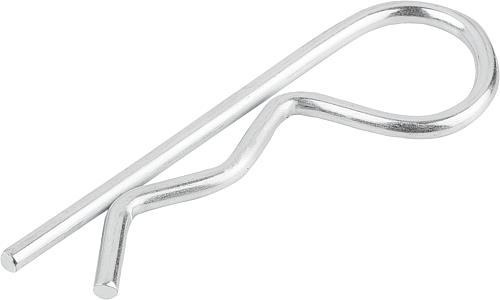

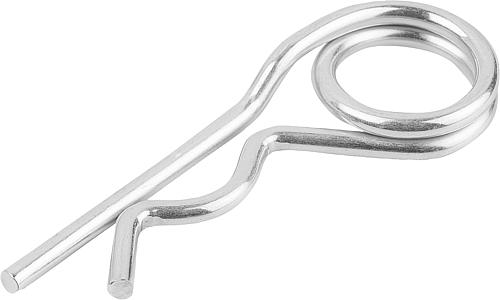

- Was bedeutet Form D und Form E beim Federstecker? Form D ist doppelt gewunden und bietet eine höhere Haltekraft, Form E ist einfach gewunden und leichter aufzustecken. Form D wählt man bei stärkerer Beanspruchung oder Vibration, Form E, wenn schnelles und häufiges Lösen im Vordergrund steht.

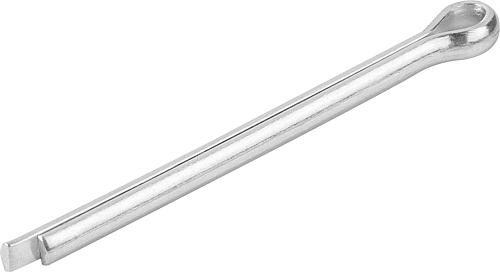

- Welche Norm hat der Splint? Die Splinte sind nach DIN EN ISO 1234 gefertigt, die die frühere DIN 94 abgelöst hat. Die Norm legt Durchmesser und Länge fest. Wählen Sie den Splintdurchmesser passend zum Splintloch des Bolzens und die Länge so, dass sich die Schenkel sauber aufbiegen lassen.
- Stahl oder Edelstahl? Verzinkter Stahl genügt im trockenen Innenbereich. Edelstahl (1.4310 bzw. A2) wählt man bei Feuchtigkeit, Reinigungsmedien oder Außeneinsatz. Wichtig: Sicherungselement und Bolzen möglichst im selben Werkstoff wählen, um Kontaktkorrosion zu vermeiden.
- Wie finde ich die richtige Splintgröße? Über den Durchmesser des Splintlochs im Bolzen und die Klemmlänge. Der Splint soll satt durch das Loch passen und mit den Schenkeln über die Bolzenkante reichen, um sicher aufgebogen zu werden. Bei 101 Varianten lässt sich die passende Größe genau treffen.
Federstecker, Klappstecker und Splinte bei HUG – 4 KIPP-Baureihen ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Sicherungselementen von KIPP: Federstecker nach DIN 11024, Klappstecker nach DIN 11023 und Splinte nach DIN EN ISO 1234 in Stahl und Edelstahl, über 100 Varianten. Passend dazu ergänzen diese Bereiche die Verbindungstechnik:- Bolzen – die Achsen, die gesichert werden
