Axialgelenke
Wenn eine Zugstange gelenkig anbinden und dabei Zugkräfte in Achsrichtung übertragen soll, ist das Axialgelenk die Lösung. HUG Technik führt 5 industrielle Axialgelenke von KIPP – vergleichbar DIN 71802, mit Kugelsitz und feststellbarer Ausführung in den Formen A bis D.
Zu Ihrem Experten für Axialgelenke
Andreas Selwitschka
5 Artikel gefunden
Inhalt im Überblick
Zugkräfte gelenkig übertragen
Kurz: Das Axialgelenk sitzt am Ende einer Stange und überträgt Kräfte in Achsrichtung – vor allem Zug. Über einen Kugelsitz kann es zugleich einen Winkel ausgleichen, sodass sich die Stange bewegen kann, ohne dass die Verbindung verklemmt.
Im industriellen Maschinen- und Gestängebau – nicht zu verwechseln mit dem Axialgelenk der Kfz-Spurstange – dient das Axialgelenk der gelenkigen Anbindung von Zugstangen. Die Kraft wird längs der Achse übertragen, während der Kugelsitz eine begrenzte Winkelbewegung zulässt. So lassen sich Antriebe, Klappen oder Verstellungen anschließen, bei denen die Stange nicht exakt fluchtet. Braucht die Anwendung dagegen eine reine Winkelauslenkung mit Kugelkopf, ist das Winkelgelenk die passende Bauform. Beide gehören zum Programm Gelenke und Kupplungen von KIPP.
Feststellbar und Werkstoff

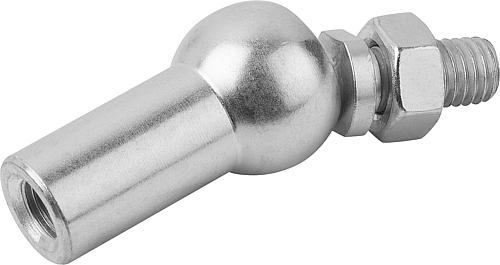

Kurz: Die feststellbaren Axialgelenke (Formen A bis D) lassen sich über eine einstellbare Klemmung in ihrer Lage fixieren. Werkstoffe sind verzinkter und chromatierter Stahl sowie Edelstahl 1.4305; die Standardausführung K0715 ist vergleichbar mit DIN 71802.

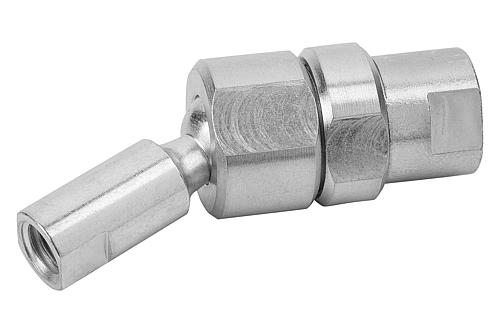

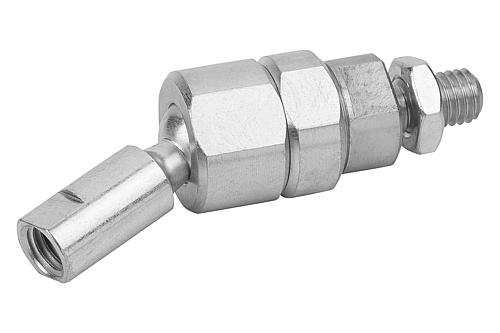

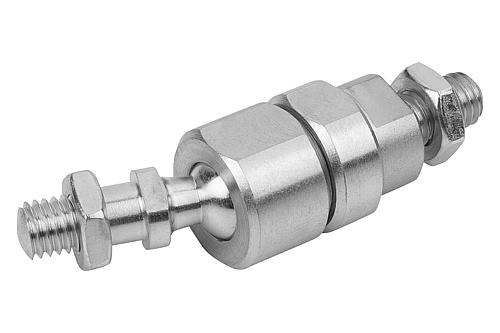

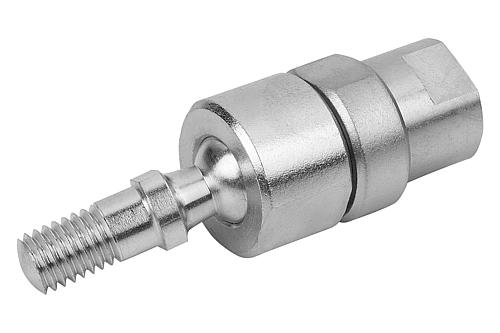

Zwei Grundtypen decken die Anwendungen ab. Das feststellbare Axialgelenk K1936 hat einen Kugelsitz mit einstellbarer Klemmung: Der Winkel kann eingestellt und dann fixiert werden – gedacht für die Aufnahme von Zugkräften bei definierter Lage. Die Formen A bis D unterscheiden sich in der Anschlussgeometrie. Das Standard-Axialgelenk K0715 in Stahl oder Edelstahl 1.4305 ist vergleichbar mit DIN 71802 und für die einfache gelenkige Verbindung ausgelegt. Als Sicherung und Ergänzung dienen dieselben Kugelpfannen und Kugelzapfen, die auch bei den Winkelgelenken zum Einsatz kommen. Die Auswahl unterstützt HUG mit technischer Beratung; das komplette Programm zeigt die KIPP-Markenwelt.
FAQ zu Axialgelenken
- Was ist der Unterschied zwischen Axial- und Winkelgelenk? Das Axialgelenk überträgt Kräfte in Achsrichtung (vor allem Zug) und gleicht dabei einen Winkel aus. Das Winkelgelenk ist auf die winklige Auslenkung über einen Kugelkopf ausgelegt und verbindet zwei Bauteile beweglich im Winkel. Beide arbeiten mit einem Kugelsitz, unterscheiden sich aber in der Hauptbelastungsrichtung.
- Was bedeutet „feststellbar"? Beim feststellbaren Axialgelenk lässt sich der Kugelsitz über eine Klemmung fixieren, sodass der eingestellte Winkel erhalten bleibt. Das ist sinnvoll, wenn die Verbindung eine definierte Lage halten soll, statt frei zu pendeln. Gelöst wird die Klemmung zum Neu-Einstellen.
- Ist das ein Kfz-Axialgelenk für die Spurstange? Nein. Die hier gezeigten Axialgelenke sind industrielle Verbindungselemente für den Maschinen- und Gestängebau, vergleichbar DIN 71802. Das gleichnamige Bauteil der Kfz-Lenkung ist ein anderes, fahrzeugspezifisches Teil und nicht Gegenstand dieses Sortiments.
- Welcher Werkstoff für welche Umgebung? Verzinkter und chromatierter Stahl für den Standardeinsatz im Innen- und überdachten Bereich, Edelstahl 1.4305 bei Feuchtigkeit, Reinigungsmedien oder Außeneinsatz. Die Belastbarkeit richtet sich nach Baugröße und Gewinde – hier hilft die Auslegung durch HUG.
Axialgelenke bei HUG – 5 KIPP-Axialgelenke ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Axialgelenken von KIPP: industrielle Zugkraft-Verbindungen mit Kugelsitz, feststellbar in den Formen A bis D und als Standardausführung vergleichbar DIN 71802. Passend dazu ergänzen diese Bereiche die Verbindungstechnik:- Winkelgelenke – Kugelgelenke für winklige Auslenkung (DIN 71802)
