Gabelköpfe und Gegenstücke
Der Gabelkopf ist das Verbindungsstück am Ende einer Stange – aufgeschraubt, mit Gegenstück und Bolzen zur beweglichen Kopplung ergänzt. HUG Technik führt Gabelköpfe und Gegenstücke von KIPP nach DIN 71752 mit Außengewinde M4 bis M20.
Zu Ihrem Experten für Gabelköpfe und Gegenstücke
Andreas Selwitschka
2 Artikel gefunden
Inhalt im Überblick
Gabelkopf und Gegenstück

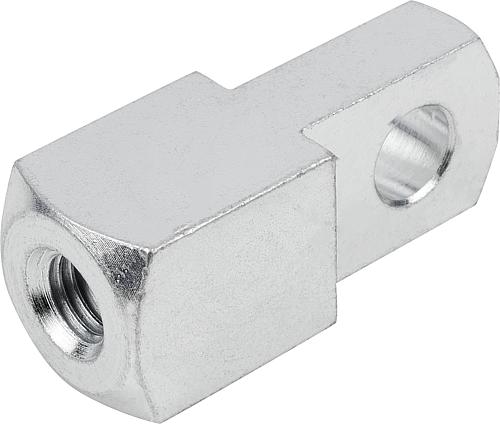

Kurz: Der Gabelkopf wird über sein Außengewinde auf die Stange geschraubt und bildet die U-förmige Gabel. Das Gabelkopfgegenstück ist das flache Anschlussteil, das zwischen die Schenkel greift – zusammen mit dem Bolzen entsteht eine Schwenkverbindung.

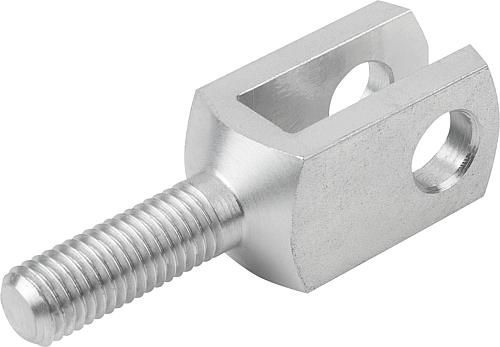

Anders als das einbaufertige Gabelgelenk sind Gabelkopf und Gegenstück Einzelkomponenten, die sich flexibel kombinieren lassen. Der Gabelkopf mit Außengewinde (M4 bis M20, 14 Varianten) sitzt am Stangenende, das Gegenstück am zu bewegenden Bauteil. Das Gegenstück gleicht dabei einen Richtungsversatz in eine Richtung aus, sodass sich kleine Fluchtungsfehler nicht verspannen. Weil beide nach DIN 71752 gefertigt sind, passen sie mit Gabelköpfen und Gabelgelenken derselben Norm zusammen. Gesichert wird die Achse mit Bolzen und einem Splint oder Federstecker.
DIN 71752, Gewinde und Werkstoff
Kurz: Gabelköpfe und Gegenstücke sind nach DIN 71752 genormt und über den breiten Gewindebereich M4 bis M20 anschlussfertig. Werkstoffe sind Automatenstahl 1.0718 (verzinkt) und Edelstahl 1.4305.
Der große Vorteil der Norm ist die freie Kombinierbarkeit: Jeder Gabelkopf, jedes Gegenstück und jedes Gabelgelenk nach DIN 71752 lässt sich mit passenden Bolzen zu einer Verbindung zusammenstellen. Der Gewindebereich reicht von der feinen M4 bis zur kräftigen M20, sodass sich die Baugröße an die zu übertragende Kraft anpassen lässt. Als Werkstoff steht verzinkter Automatenstahl 1.0718 für den Standardeinsatz und Edelstahl 1.4305 für korrosionsbeanspruchte Umgebungen bereit. Alle Teile gehören zum Programm Gelenke und Kupplungen und lassen sich über die KIPP-Markenwelt ergänzen.
FAQ zu Gabelköpfen
- Wann Gabelkopf, wann Gabelgelenk? Den Gabelkopf mit Gegenstück wählt man, wenn man die Komponenten flexibel zusammenstellen und einen Richtungsversatz ausgleichen will. Das komplette Gabelgelenk ist die einbaufertige Schwenkverbindung mit Innengewinde. Beide sind nach DIN 71752 untereinander kombinierbar.
- Was macht das Gabelkopfgegenstück? Es ist das flache Anschlussteil, das zwischen die Gabelschenkel greift und über den Bolzen die Schwenkachse bildet. Zusätzlich gleicht es einen Richtungsversatz in eine Richtung aus, sodass sich kleine Fluchtungsfehler zwischen den Bauteilen nicht in der Verbindung verspannen.
- Welche Gewindegrößen gibt es? Außengewinde von M4 bis M20 in 14 Varianten beim Gabelkopf, passend dazu 8 Varianten beim Gegenstück. Die Größe wählt man nach der zu übertragenden Zug- und Druckkraft – je größer das Gewinde, desto höher die übertragbare Last.
- Sind die Teile mit anderen Herstellern kompatibel? Ja, sofern sie ebenfalls nach DIN 71752 gefertigt sind. Die Norm legt die Anschlussmaße fest, sodass Gabelköpfe, Gegenstücke und Bolzen unterschiedlicher Hersteller innerhalb derselben Baugröße zusammenpassen.
Gabelköpfe und Gegenstücke bei HUG – KIPP-Programm ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Gabelköpfen und Gegenstücken von KIPP: Einzelkomponenten nach DIN 71752 mit Außengewinde M4 bis M20 in Automatenstahl und Edelstahl. Passend dazu ergänzen diese Bereiche die Verbindungstechnik:- Gabelgelenke – einbaufertige Schwenkverbindungen mit Innengewinde
- Bolzen – Achsbolzen für die Gabelverbindung
- Gelenke und Kupplungen im Überblick – die gesamte Verbindungstechnik
- KIPP-Markenwelt – das komplette KIPP-Programm
