Positionierelemente
Positionierelemente sorgen im Vorrichtungsbau dafür, dass Werkstücke nach jedem Spannzyklus exakt an derselben Stelle sitzen – auch nach tausenden Wiederholungen. Dazu gehören Zentrierbuchsen, Zentrier- und Positionsstifte, Positionierzylinder mit Ball-Lock, Aufnahmebuchsen, Pendelauflagen und Vorrichtungsfüße. HUG führt das komplette KIPP-Programm für den Vorrichtungs- und Werkzeugbau ab Lager.
Zu Ihrem Experten für Positionierelemente
Andreas Selwitschka
Technische Infos
182 Artikel gefunden
Produktanzeige:

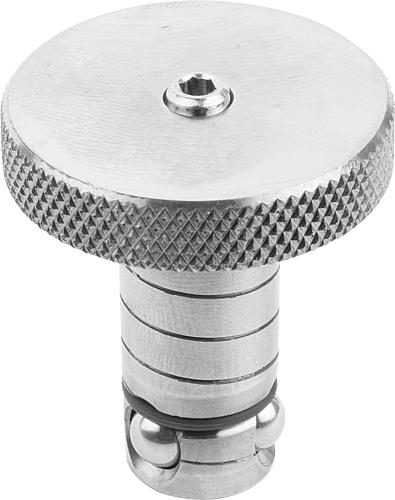

Positionierzylinder Ball Lock Edelstahl - K1474
Ab
114,44 €*
Abonnement
18 Varianten verfügbar
Werkstoff: Positionierzylinder und Kugeln Edelstahl 1.4542. Ausführung: Positionierzylinder und Kugeln gehärtet min. 40 HRC, blank. Hinweis: Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden. Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden. D: 50 D1: 75 D2: M20 L: 84 L1: 20 SW: 10 RoHS: ja Haltekraft F kN: 88 Anziehdrehmoment max. Nm: 65 Aufspannplattendicke ±0,13: 40 K1474.50040 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

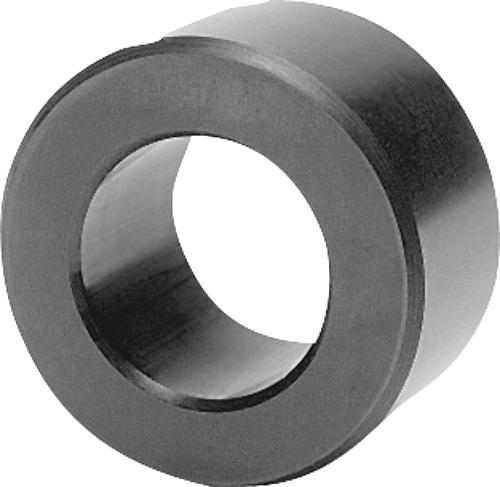

Zentrierbuchse, Wälzlagerstahl - K0936
Ab
16,31 €*
Abonnement
31 Varianten verfügbar
Werkstoff: Wälzlagerstahl. Ausführung: gehärtet und brüniert. Hinweis: Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich. Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich. Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst. Weitere Hinweise siehe allgemeine Information. D: 20 D1: 35,042 L: 20 T: +0,025 - +0,050 RoHS: ja Ausführung: Güte II Aufnahmebohrung für Zentrierbuchse Ø +0,010: 35,018 K0936.220020 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

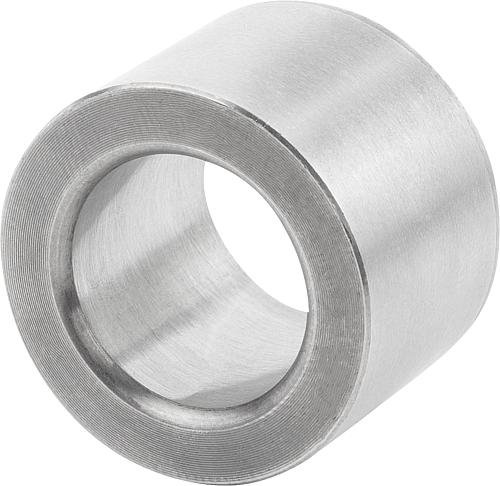

Zentrierbuchse, Edelstahl - K1475
Ab
30,44 €*
Abonnement
36 Varianten verfügbar
Werkstoff: Edelstahl 1.4548. Ausführung: gehärtet min. 40 HRC, blank. Hinweis: Bei einer Achsabstandstoleranz von ±0,005 mm und der Verwendung von 2 Zentrierbuchsen Güte I ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,013 mm möglich. Bei einer Achsabstandstoleranz von ±0,03 mm und der Verwendung von je einer Zentrierbuchse Güte I und Güte II ist eine Aufspannwiederholgenauigkeit innerhalb von ±0,04 mm möglich. Die Zentrierbuchsen werden mit leichtem Druck in die Aufnahmebohrungen der Aufspannplatten eingepresst. Weitere Hinweise siehe allgemeine Information. D: 35 D1: 45,042 L: 40 T: +0,025 - +0,050 RoHS: ja Ausführung: Güte II Aufnahmebohrung für Zentrierbuchse Ø +0,010: 45,018 K1475.235040 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

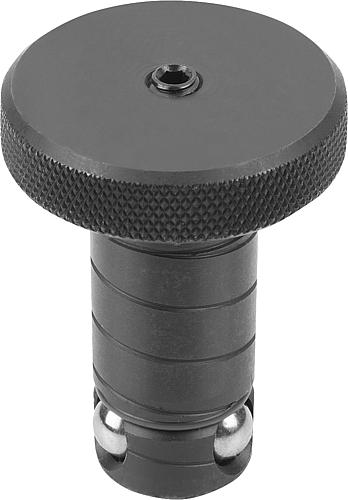

Positionierzylinder mit Schnellspannsystem - K0935
Ab
88,24 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Positionierzylinder Vergütungsstahl. Kugeln Wälzlagerstahl. Ausführung: Positionierzylinder vergütet, brüniert. Kugeln gehärtet, blank. Hinweis: Positionierzylinder mit Schnellspannsystem für eine zusätzliche Zeitersparnis beim Rüsten. Positionierzylinder in die Aufnahmebohrung einsetzen und den Knopf eindrücken. Auf diese Weise werden die drei Stellkugeln nach außen auseinandergetrieben um die Komponenten zu positionieren. Durch anschließendes Anziehen der Feststellschraube mit einem Sechskantschlüssel mit einer 1/4 Umdrehung wird ein formschlüssiges und sicheres Festspannen der Komponenten erreicht. D: 13 D1: 25 D2: 16 L: 27,6 L1: 12 SW: 4 RoHS: false Ausführung: mit Schnellspannsystem Haltekraft F kN: 4 Anziehdrehmoment max. Nm: 1 Aufspannplattendicke ±0,05: 13 K0935.113013 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

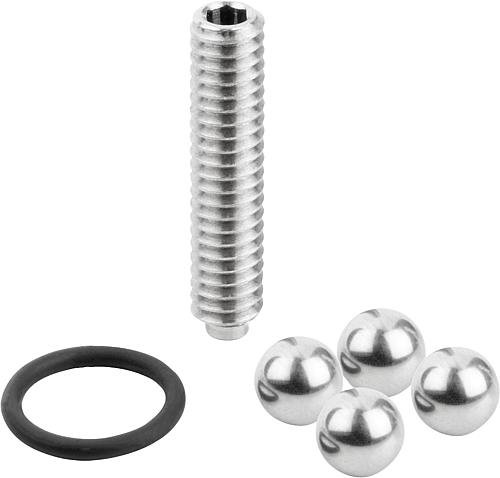

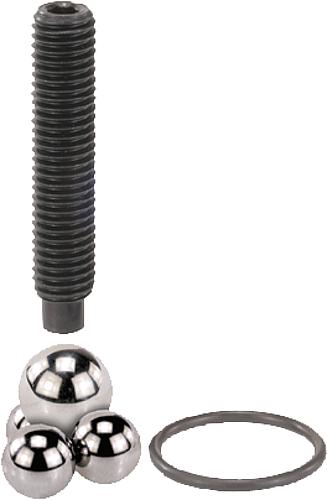

Reparatur-Set Ball Lock, für Positionierzylinder, Vergütungsstahl - K0935
Ab
10,56 €*
Abonnement
18 Varianten verfügbar
RoHS: ja für D: 30 für L: 54 Ausprägung: für Positionierzylinder K0935.930025 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

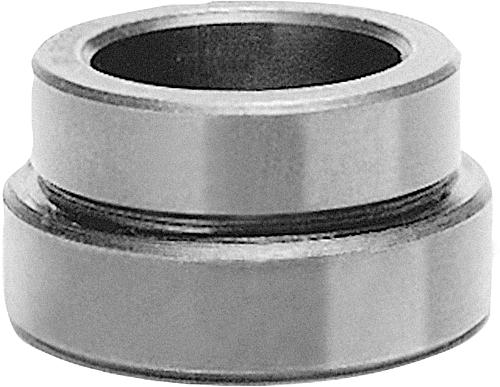

Aufnahmebuchse, Edelstahl - K1476
Ab
56,45 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Edelstahl 1.4548. Ausführung: gehärtet min. 40 HRC, blank. Bestellbeispiel: K1476.20 Zeichnungshinweis: 1) Grundplatte D: 30 D1: 36,2 D2: 48,2 D3: 42,03 D5: 42 D6: 49 L: 21,8 L1: 10,63 L2: 11,18 T: 10,95 RoHS: ja Form: A Mind. Grundplattendicke S: 30 K1476.30 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

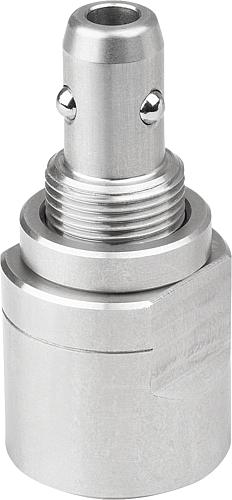

Positionierzylinder pneumatisch, Edelstahl - K1738
Ab
105,54 €*
Abonnement
2 Varianten verfügbar

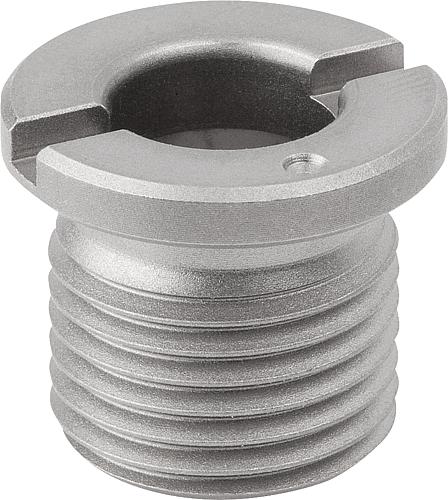

Form A ist im Ausgangszustand durch eine Feder gespannt. Durch Druckluft wird der Positionierzylinder entspannt. Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Bestellhinweis: Kennzeichnung Form A durch Kennlinie. Hinweis: Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa. Montage: Einbaumaße für Plattenstärke 6 mm. Zubehör: K1739 Aufnahmebuchsen Edelstahl. Zeichnungshinweis: 1) Kennlinie Form A 2) Pneumatikanschluss 3) Aufnahmebuchse für Positionierzylinder 4) Positionierzylinder Form A 5) Positionierzylinder Form B Ausführung: pneumatisch Form: B Form-Typ: pneumatisch gespannt D1: 10 D2: M14x1 D3: 23 D4: M5 H1: 21 H2: 4,5 H3: 26,5 H4: 10 RoHS: ja K1738.10141 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

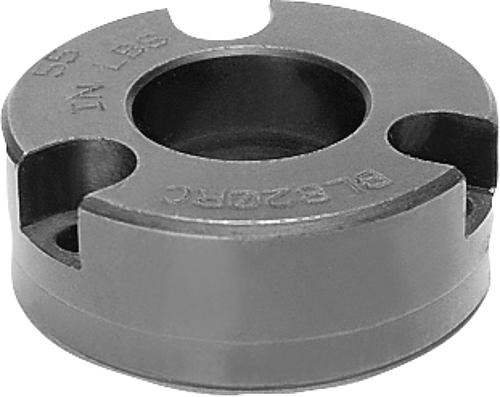

Aufnahmebuchse, Vergütungsstahl - K0938
Ab
37,94 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Vergütungsstahl. Ausführung: vergütet und brüniert. Bestellbeispiel: K0938.13 Hinweis: Befestigungsschrauben werden mitgeliefert. Zeichnungshinweis: 1) Grundplatte B: 9,5 D: 20 D1: 24,8 D2: 44,99 D3: 5,4 D4: 35 D5: 45 D6: 21 D7: M5x9 L: 15,82 L1: 6 S: 25 T: 16,21 RoHS: ja Form: B Mind. Grundplattendicke H: 25 Mind. Grundplattendicke S: 25 K0938.20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

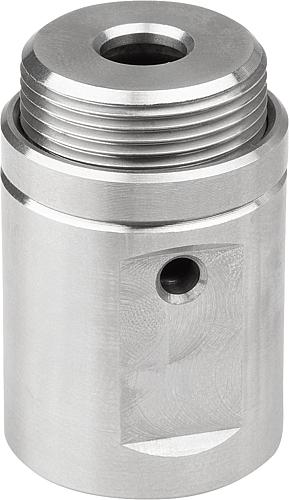

Positionieraufnahme pneumatisch, Rund, D=6, M18X1 F=30 Fh=75, Edelstahl, Komp: Nitrilkautschuk - K1740.0618
95,03 €*
96,97 €*
(2% gespart)
Abonnement
Das Spannen erfolgt über Druckluft. Das Entspannen erfolgt über die integrierte Feder. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Hinweis: Einbaumaße für Plattenstärke 6 mm. Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa. Die Wiederholgenauigkeit beträgt ± 0,2 mm. Zubehör: Spannbolzen K1564. Zeichnungshinweis: 1) Luftventil (Einseitig) 2) Anschluss "Spannen" 3) Spannbolzen 4) Positionieraufnahme Ausführung: pneumatisch, rund D1: M18x1 D2: 21 D3: M5 H1: 4 H2: 15 H3: 26,7 RoHS: ja K1740.0618 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

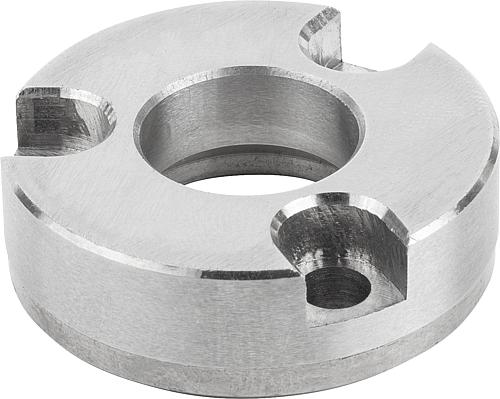

Aufnahmebuchse, Edelstahl - K1477
Ab
61,76 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Edelstahl 1.4548. Ausführung: gehärtet min. 40 HRC, blank. Bestellbeispiel: K1477.13 Hinweis: Befestigungsschrauben werden mitgeliefert. Zeichnungshinweis: 1) Grundplatte B: 17 D: 50 D1: 58,4 D2: 91,99 D3: 10,4 D4: 75 D5: 92 D6: 55 D7: M10x18 L: 31,12 L1: 11 S: 45 T: 31,5 RoHS: ja Form: B Mind. Grundplattendicke S: 45 K1477.50 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
%

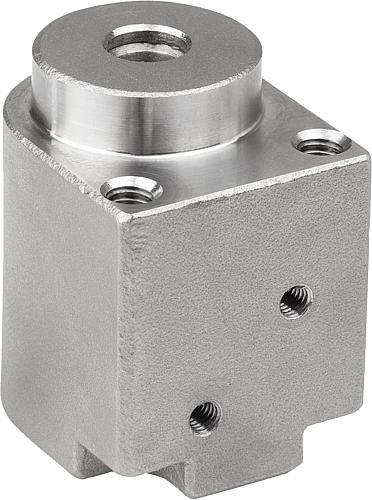

Positionieraufnahme pneumatisch, mit Flansch, D=6, M04 F=40 F1=6 Fh=100, Edelstahl, Komp: Nitrilkautschuk - K1741.0618
108,60 €*
110,81 €*
(1.99% gespart)
Abonnement
Das Spannen erfolgt über Druckluft. Fällt diese ab, ist weiterhin über die Feder gespannt. Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Bestellhinweis: Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten. Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten. Hinweis: Einbaumaße für Plattenstärke 6 mm. Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa. Die Wiederholgenauigkeit beträgt ± 0,2 mm. Zubehör: Spannbolzen K1564. Zeichnungshinweis: 1) Anschluss "Spannen" 2) Anschluss "Entspannen" 3) Zylinderkopfschraube M3 4) Zylinderkopfschraube M4 5) Spannbolzen 6) Positionieraufnahme Ausführung: pneumatisch, mit Flansch B1: 17 B2: 4 B3: 4 B4: 6 D1: M4 D2: 18 D3: M3 D4: M3 D5: 3,3 H1: 23 H2: 26,5 H3: 8 H4: 11 H5: 8 L1: 16 L2: 12 L3: 7 RoHS: ja K1741.0618 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Aufnahmebuchse, Vergütungsstahl - K0937
Ab
26,25 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Vergütungsstahl. Ausführung: vergütet und brüniert. Bestellbeispiel: K0937.20 Zeichnungshinweis: 1) Grundplatte D: 13 D1: 17,3 D2: 25 D3: 20,03 D5: 20 D6: 26 L: 12,1 L1: 6,6 L2: 5,58 T: 6,92 RoHS: ja Form: A Mind. Grundplattendicke H: 20 Mind. Grundplattendicke S: 20 K0937.13 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Welches Element wofür
Kurz: Zentrierbuchsen nehmen Zentrierstifte µm-genau auf, Positionierzylinder mit Ball-Lock erlauben den schnellen Werkstückwechsel, Positionsstifte richten Bauteile eindeutig aus, Aufnahmebuchsen schützen die Lagerstelle vor Verschleiß, Pendelauflagen gleichen unebene Flächen aus.

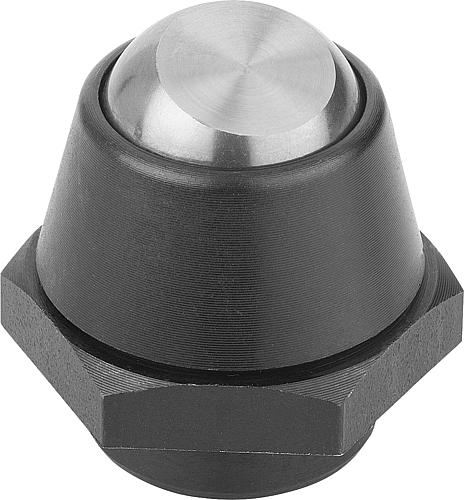

Jedes Positionierelement löst eine bestimmte Aufgabe im Vorrichtungsbau:| Element | Aufgabe | Genauigkeit |
|---|---|---|
| Zentrierbuchse | nimmt Zentrierstift auf | µm-Bereich (Güte I) |
| Positionierzylinder (Ball-Lock) | Schnellwechsel-Aufnahme | 0,01–0,05 mm |
| Positions-/Zentrierstift | eindeutige Ausrichtung | konisch/zylindrisch |
| Aufnahmebuchse | Verschleißschutz Lagerstelle | gehärtet/geschliffen |
| Pendelauflage | selbstausrichtende Auflage | für unebene Flächen |
Ball-Lock – Schnellwechsel mit Wiederholgenauigkeit
Kurz: Das Ball-Lock-Prinzip ist das Herzstück moderner Schnellwechsel-Vorrichtungen: Der Positionierzylinder wird eingesteckt, Kugeln rasten über einen Druck- oder Zugmechanismus ein, und das Werkstück sitzt mit 0,01 bis 0,05 mm Wiederholgenauigkeit – werkzeuglos in Sekunden lösbar.
Der Ablauf in drei Schritten:- Einstecken: Der Positionierzylinder wird in die Aufnahme geschoben.
- Verriegeln: Ein Druck- oder Zugmechanismus drückt die Kugeln nach außen, sie rasten formschlüssig ein.
- Lösen: Mechanismus zurückstellen – das Werkstück ist in Sekunden frei, ganz ohne Werkzeug.
Gütegrade bei Zentrierbuchsen
Kurz: Güte I steht für µm-Präzision (Mess- und Hochpräzisionsvorrichtungen), Güte II für Standardpräzision im Produktionsalltag (etwa 90 % der Fälle), Güte III für unkritische Positionierungen. Faustregel: lieber eine Güte höher – der Aufpreis ist gering, der Schaden bei Maßabweichung teuer.
Die Gütegrade unterscheiden sich in der Toleranz:- Güte I: µm-Bereich – für Messmittel und Hochpräzisions-Vorrichtungen.
- Güte II: Standardpräzision – für Spannvorrichtungen im Produktionsalltag, deckt die meisten Anwendungen ab.
- Güte III: gröbere Toleranz – für unkritische Positionierungen, wo eine ungefähre Lage genügt.
Einsatzgebiete
Kurz: Positionierelemente sitzen in CNC-Bearbeitungszentren, Montageautomaten, Koordinatenmessgeräten, im Prüfmittel- und Werkzeugbau – überall, wo Werkstücke reproduzierbar und schnell gespannt werden müssen.
Typische Einsatzfelder im Vorrichtungs- und Werkzeugbau sind die reproduzierbare Werkstückfixierung in CNC-Bearbeitungszentren, die präzise Positionierung in Montage- und Schraubautomaten, Werkstückaufnahmen mit definierter Referenz auf Koordinatenmessgeräten (KMG), Lehren mit festem Referenzpunkt im Prüfmittelbau sowie Schnellwechsel-Adapter in Werkzeugmaschinen. Für die Nivellierung der Vorrichtungsaufnahme ergänzen die Maschinenfüße das Programm, für Riegelaufgaben an Klappen und Türen die Sperrriegel.FAQ zu Positionierelementen
- Was ist der Unterschied zwischen Zentrierbuchse und Positionierzylinder? Die Zentrierbuchse ist das passive Element – sie sitzt in der Vorrichtung und nimmt einen Zentrierstift auf. Der Positionierzylinder ist das aktive Element mit Ball-Lock-Mechanismus – er wird eingesteckt und arretiert sich selbst. Meist kombiniert man beides: Zylinder am Werkstück, Buchse in der Vorrichtung.
- Welche Wiederholgenauigkeit ist realistisch? Mit Ball-Lock-Positionierzylindern und Güte-I-Buchsen sind 0,01 bis 0,02 mm Wiederholgenauigkeit über tausende Spannzyklen erreichbar. Mit Güte II liegt der Wert bei 0,02 bis 0,05 mm – für die meisten CNC-Anwendungen ausreichend.
- Welche Güteklasse soll ich bei Zentrierbuchsen wählen? Güte I für Messmittel und Hochpräzision, Güte II für den Produktionsalltag (rund 90 % der Fälle), Güte III für unkritische Positionierungen. Faustregel: im Zweifel eine Güte höher – der Aufpreis ist gering, der Schaden durch Maßabweichung im Bauteil deutlich teurer.
- Brauche ich gehärtete Aufnahmen für Positionsstifte? Ja. Greifen Stifte in ungehärtetes Material, weitet sich die Bohrung mit der Zeit aus und die Position driftet. Eine gehärtete, geschliffene Aufnahmebuchse verhindert das und hält die Vorrichtung über die gesamte Lebensdauer maßhaltig.
- Welches Drehmoment gilt beim Einbau einer Aufnahmebuchse? Aufnahmebuchsen werden eingepresst, nicht verschraubt. Die Übermaßpassung (typisch H7/n6 oder H7/p6) sorgt für den festen Sitz. Eine hydraulische Presse oder ein Dornbügel setzt die Buchse gerade ein – schräges Eintreiben mit dem Hammer beschädigt Buchse und Bohrung.
- Was ist ein Positionierbolzen mit Spreizung? Ein spreizbarer Positionierbolzen klemmt sich in der Aufnahmebohrung fest und gleicht so Bohrungstoleranzen spielfrei aus. Er kombiniert das Positionieren mit einem leichten Klemmeffekt und eignet sich für Werkstücke, deren Referenzbohrung nicht eng toleriert ist.
- Welche Marke führt HUG bei Positionierelementen? HUG führt das KIPP-Programm: Zentrierbuchsen in Güte I, Positionierzylinder mit Ball-Lock, Aufnahmebuchsen, Positions- und Zentrierstifte, Pendelauflagen, Positionierbolzen und Vorrichtungsfüße. KIPP ist mit dem vollen Vorrichtungsbau-Sortiment in der eigenen Markenwelt vertreten.
Positionierelemente bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt das Positionierelement-Programm von KIPP – Zentrierbuchsen, Positionierzylinder mit Ball-Lock, Aufnahmebuchsen, Positions- und Zentrierstifte, Pendelauflagen und Vorrichtungsfüße für den µm-genauen Vorrichtungsbau. Passend dazu finden Sie im Sortiment:- Vorrichtungselemente – ergänzende Aufbauteile für den Vorrichtungsbau.
- Spannelemente – das Klemmen nach dem Positionieren.
- Kugelsperrbolzen – reversible Schnellverbindungen ohne Präzisionsanspruch.
