Positionieraufnahme pneumatisch, mit Flansch, D=6, M04 F=40 F1=6 Fh=100, Edelstahl, Komp: Nitrilkautschuk - K1741.0618
Positionieraufnahme pneumatisch, mit Flansch, D=6, M04 F=40 F1=6 Fh=100, Edelstahl, Komp: Nitrilkautschuk - K1741.0618
Produktnummer: 7700950
Positionieraufnahme pneumatisch, mit Flansch, D=6, M04 F=40 F1=6 Fh=100, Edelstahl, Komp: Nitrilkautschuk - K1741.0618
EAN-Nr.: 4059245590636
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 105,54 €* 107,70 €* (2.01% gespart) |
| Ab 5 | 105,54 €* 107,70 €* (2.01% gespart) |
Produktinformationen "Positionieraufnahme pneumatisch, mit Flansch, D=6, M04 F=40 F1=6 Fh=100, Edelstahl, Komp: Nitrilkautschuk - K1741.0618"
Das Spannen erfolgt über Druckluft. Fällt diese ab, ist weiterhin über die Feder gespannt.
Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellhinweis:
Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.
Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Zubehör:
Spannbolzen K1564.

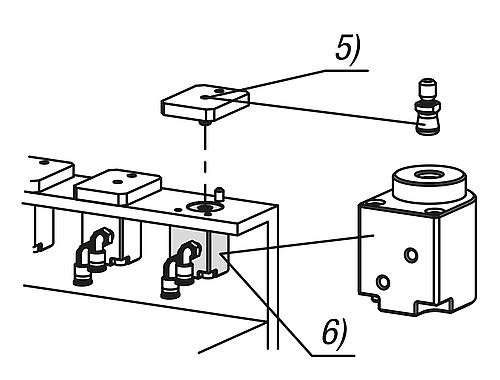

Zeichnungshinweis:
1) Anschluss "Spannen"
2) Anschluss "Entspannen"
3) Zylinderkopfschraube M3
4) Zylinderkopfschraube M4
5) Spannbolzen
6) Positionieraufnahme

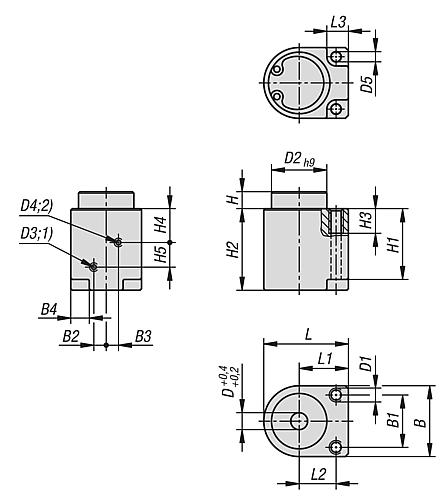

Ausführung: pneumatisch, mit Flansch
B1: 17
B2: 4
B3: 4
B4: 6
D1: M4
D2: 18
D3: M3
D4: M3
D5: 3,3
H1: 23
H2: 26,5
H3: 8
H4: 11
H5: 8
L1: 16
L2: 12
L3: 7
RoHS: ja
K1741.0618
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellhinweis:
Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.
Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Zubehör:
Spannbolzen K1564.
Zeichnungshinweis:
1) Anschluss "Spannen"
2) Anschluss "Entspannen"
3) Zylinderkopfschraube M3
4) Zylinderkopfschraube M4
5) Spannbolzen
6) Positionieraufnahme
Ausführung: pneumatisch, mit Flansch
B1: 17
B2: 4
B3: 4
B4: 6
D1: M4
D2: 18
D3: M3
D4: M3
D5: 3,3
H1: 23
H2: 26,5
H3: 8
H4: 11
H5: 8
L1: 16
L2: 12
L3: 7
RoHS: ja
K1741.0618
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 17 |
|---|---|
| Benennung: | Positionieraufnahme |
| D5: | 3,3 |
| B=Breite: | 23 |
| H=Höhe: | 5,5 |
| Ausführung 1: | pneumatisch |
| Ausführung 2: | mit Flansch |
| B2: | 4 |
| B4: | 6 |
| D1: | M4 |
| B3: | 4 |
| Betriebsdruck MPa: | 0,3 - 0,7 |
| H2: | 26,5 |
| D=Durchmesser: | 6 |
| H3: | 8 |
| H4: | 11 |
| H5: | 8 |
| H1: | 23 |
| F=Spannkraft N (Pneum. gespannt): | 40 |
| F1=Spannkraft N (Federgespannt): | 6 |
| D2: | 18 |
| D3: | M3 |
| Gewicht in kg (ERP): | 0.1025 |
| D4: | M3 |
| Haltekraft N: | 100 |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Nitrilkautschuk |
| L=Länge: | 27,5 |
| L1: | 16 |
| L2: | 12 |
| L3: | 7 |
| Ursprungs-Land: | JP |
| Zolltarifnummer: | 84662020 |
| PL Edelstahl: | true |
| RoHS: | konform |
