Positionierzylinder pneumatisch, Form A Federgespannt, D1=10 F=50 Fh=150, Edelstahl, Komp: Nitrilkautschuk - K1738.10140
Positionierzylinder pneumatisch, Form A Federgespannt, D1=10 F=50 Fh=150, Edelstahl, Komp: Nitrilkautschuk - K1738.10140
Produktnummer: 7700946
Positionierzylinder pneumatisch, Form A Federgespannt, D1=10 F=50 Fh=150, Edelstahl, Komp: Nitrilkautschuk - K1738.10140
EAN-Nr.: 4059245590643
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 4 | 105,54 €* 107,70 €* (2.01% gespart) |
| Ab 5 | 105,54 €* 107,70 €* (2.01% gespart) |
Produktinformationen "Positionierzylinder pneumatisch, Form A Federgespannt, D1=10 F=50 Fh=150, Edelstahl, Komp: Nitrilkautschuk - K1738.10140"
Form A ist im Ausgangszustand durch eine Feder gespannt. Durch Druckluft wird der Positionierzylinder entspannt.
Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellhinweis:
Kennzeichnung Form A durch Kennlinie.
Hinweis:
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa.
Montage:
Einbaumaße für Plattenstärke 6 mm.
Zubehör:
K1739 Aufnahmebuchsen Edelstahl.

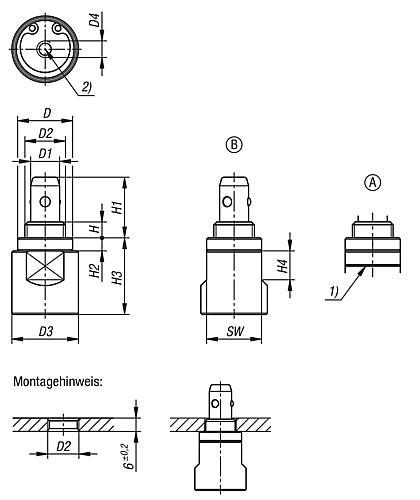

Zeichnungshinweis:
1) Kennlinie Form A
2) Pneumatikanschluss
3) Aufnahmebuchse für Positionierzylinder
4) Positionierzylinder Form A
5) Positionierzylinder Form B
Ausführung: pneumatisch
Form: A
Form-Typ: federgespannt
D1: 10
D2: M14x1
D3: 23
D4: M5
H1: 21
H2: 4,5
H3: 26,5
H4: 10
RoHS: ja
K1738.10140
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Form B ist im Ausgangszustand entspannt. Durch Druckluft wird der Positionierzylinder gespannt.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellhinweis:
Kennzeichnung Form A durch Kennlinie.
Hinweis:
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa.
Montage:
Einbaumaße für Plattenstärke 6 mm.
Zubehör:
K1739 Aufnahmebuchsen Edelstahl.

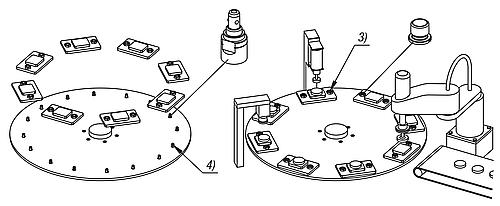

Zeichnungshinweis:
1) Kennlinie Form A
2) Pneumatikanschluss
3) Aufnahmebuchse für Positionierzylinder
4) Positionierzylinder Form A
5) Positionierzylinder Form B
Ausführung: pneumatisch
Form: A
Form-Typ: federgespannt
D1: 10
D2: M14x1
D3: 23
D4: M5
H1: 21
H2: 4,5
H3: 26,5
H4: 10
RoHS: ja
K1738.10140
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Benennung: | Positionierzylinder |
|---|---|
| H=Höhe: | 5,5 |
| Form: | A |
| Ausführung 1: | pneumatisch |
| D1: | 10 |
| Betriebsdruck MPa: | 0,3 - 0,7 |
| SW=Schlüsselweite: | 19 |
| H2: | 4,5 |
| D=Durchmesser: | 19 |
| H3: | 26,5 |
| H4: | 10 |
| H1: | 21 |
| F= Spannkraft N: | 50 |
| D2: | M14x1 |
| D3: | 23 |
| Gewicht in kg (ERP): | 0.0695 |
| D4: | M5 |
| Haltekraft N: | 150 |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Nitrilkautschuk |
| Ursprungs-Land: | JP |
| Zolltarifnummer: | 84662020 |
| PL Edelstahl: | true |
| RoHS: | konform |
| Form-Typ: | federgespannt |
