Vorrichtungselemente
Vorrichtungselemente bilden das Baukastensystem für Bohr-, Fräs-, Schweiß- und Montagevorrichtungen – standardisierte Bauteile, die den Vorrichtungsbau beschleunigen und die Fertigungsqualität sichern. HUG führt das KIPP-Programm mit über 170 Artikeln: Bohrbuchsen, Spanngelenke, Schiebespanner, Gewindeeinsätze und Verbindungssätze.
Technische Infos
170 Artikel gefunden
Produktanzeige:
Bohrbuchse mit Bund Form: B Einsatzstahl - K1022
Ab
8,53 €*
Abonnement
23 Varianten verfügbar
Werkstoff: Spezialeinsatzstahl. Ausführung: gehärtet auf 740 ±80 HV 10 und geschliffen. D1: 1,5 D2: 4 D3: 7 L1: 6 L2: 2 R: 1 T1: 0,01 T2: 0,03 RoHS: false Form: B Ausführung: mit Bund K1022.B0150X06 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sechskantschraube Hygienic Usit® Edelstahl - K1327
Ab
7,12 €*
Abonnement
39 Varianten verfügbar
Werkstoff: Edelstahl 1.4404. Ausführung: hochglanzpoliert. Bestellbeispiel: K1327.05X15 Hinweis: Sechskantschraube mit Bund für Hygienic USIT® Dicht- und Unterlegscheibe. Nur die Kombination aus Hygienic USIT® Dicht- und Unterlegscheibe und der speziell modifizierten Sechskantschraube gewährleistet eine totraumfreie Abdichtung. Besonders in produktberührten Bereichen oder innerhalb von aseptischen Isolatoren ist dies unerlässlich. Die Schrauben sind explizit am Schraubenkopf und der Auflagefläche der Dicht- und Unterlegscheibe hochglanzpoliert. Über die äußerst geringe Oberflächenrauhtiefe, Ra 0,8 µm haften an der Schraube so gut wie keine Schmutzpartikel an. Durch die hochglanzpolierte Fläche ist eine leichte Reinigung gewährleistet. Keine Einsenkung oder Vertiefung auf dem Schraubenkopf, keine Prägung oder Verzahnung unterhalb des Flansches. Auf Anfrage: Werkzeug von SW 8 - SW 24. Zubehör: Hygienic USIT® Dicht- und Unterlegscheibe K1326. Sechskant Hutmutter mit Bund K1328. B: 30 D: M12 D1: 26,6 D2: 12 G: M12 K: 17 L: 80 R: 0,9 SW: 18 RoHS: ja Ausführung: Hygienic Usit® Stahlschlüssel Grundkörp.: 1.4404 K1327.12X80 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

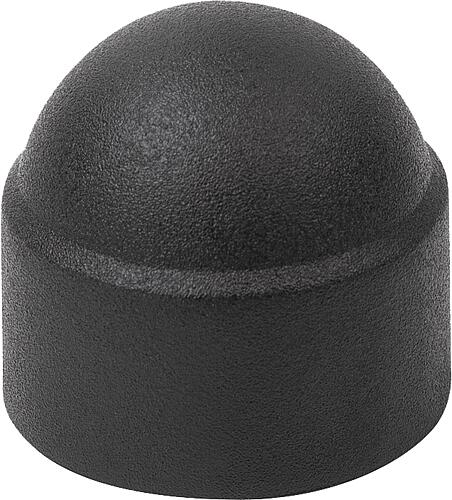

Abdeckkappe Kunststoff für Sechskantmutter und -schraube - K2030
Ab
0,10 €*
Abonnement
28 Varianten verfügbar
Werkstoff: Grundkörper Polyethylen. Ausführung: Grundkörper schwarz oder weiß. Hinweis: Passend für Sechskantschrauben DIN 931, DIN 933 und Sechskantmuttern DIN 934. Anwendung: Die Abdeckkappen mit Innensechskant dienen als Schutz vor Verschmutzungen, scharfen Kanten und verdecken hervorstehende Schraubenköpfe und Muttern. Montage: Die Montage kann durch Eindrücken per Hand oder durch Einschlagen mit einem Schonhammer erfolgen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

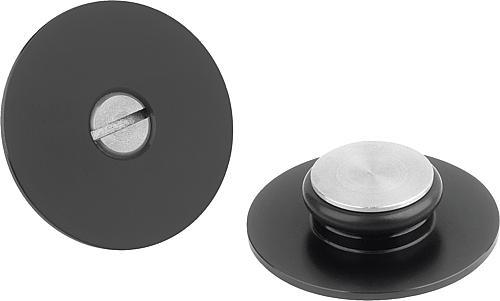

Abdeckung Aluminium für Bohrungen und Schraubeköpfe, Innensechskant - K1798
Ab
8,42 €*
Abonnement
4 Varianten verfügbar
Durch die Verwendung von Abdeckungen für Bohrungen im Bearbeitungsraum reduzieren sich Rüstzeiten, da weniger Zeit für die Reinigung z.b. bei Ansammlung von Kühlwasser in Schraubenköpfen, benötigt wird. Werkstoff: Abdeckung Aluminium. Schraube Edelstahl. O-Ring NBR. Ausführung: Abdeckung schwarz eloxiert. Montage: Abdeckung in Bohrung bzw. Sechskant einführen und mit Hilfe von Schraubendreher Anziehen bis der Schraubenkopf und die Stirnfläche der Abdeckung bündig ausgerichtet sind. Vorteile: Zerstörungsfreies wiederverwendbares System. Verhindert das Festsetzen und Ansammeln von Spänen und Kühlschmierstoff in Schraubenköpfen und Senkungen. Einfache und schnelle Montage und Demontage. Minimiert die Zerstäubung von Kühlschmierstoffen beim Ausblasen mit Druckluft. Auf Anfrage: Individuelle Ausführungen und Farben. Zubehör: Zylinderschrauben mit Innensechskant DIN 912. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

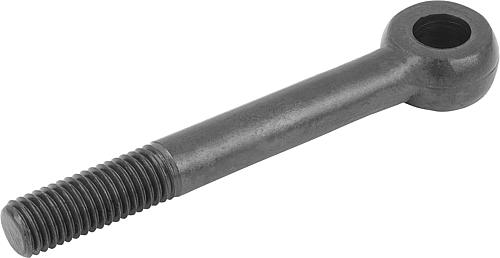

Augenschraube DIN 444 Form B - K0396
Ab
4,56 €*
Abonnement
31 Varianten verfügbar
Werkstoff: Edelstahl. Ausführung: Edelstahl blank. D1: M6 Gewicht ca. kg : 0,016 R: 4 S: 7 B: 18 D3: 14 D2: 6 L: 50 Material: Edelstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

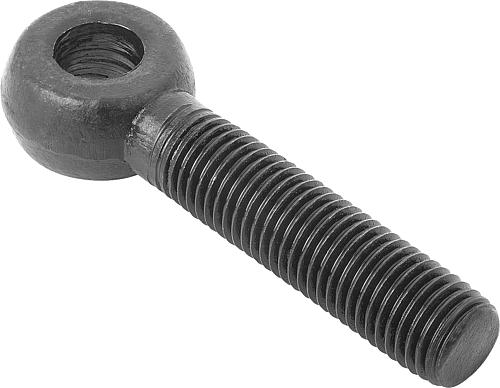

Augenschraube DIN 444 Form B, langem Gewinde - K1418
Ab
4,56 €*
Abonnement
66 Varianten verfügbar
Werkstoff: Stahl oder Edelstahl 1.4305. Ausführung: Stahl Festigkeitsklasse 8.8, brüniert. Edelstahl blank. Bestellbeispiel: K1418.0850 Hinweis: Augenschrauben mit Gewinde annähernd bis Auge. Passender Achsbolzen siehe K0007. Zeichnungshinweis: U = max. 2 P (unvollständiges Gewinde) X1 = nach DIN 76 Teil 1 D1: M10 D2: 10 D3: 20 L: 60 R: 4 S: 12 RoHS: ja L1 max.: 18 Form: B Ausführung: mit langem Gewinde Ausprägung: DIN 444 K1418.11060 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

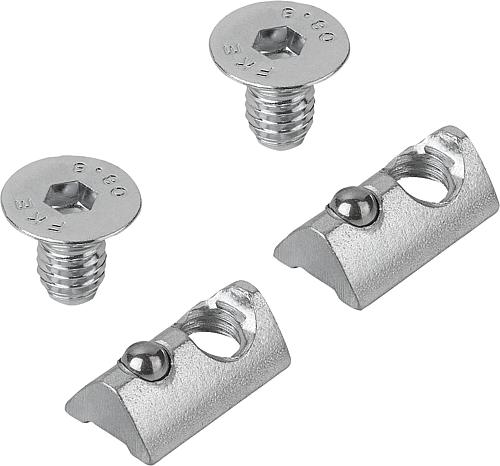

Befestigungssatz für Laschen und Winkel - K1044
Ab
2,68 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt. Hinweis: Der Lieferumfang besteht aus zwei Senkschrauben DIN 7991 und zwei Nutensteine. L: 10 Nutbreite: 6 D: M6 Typ: I Ausführung : Nutenstein ohne Steg Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

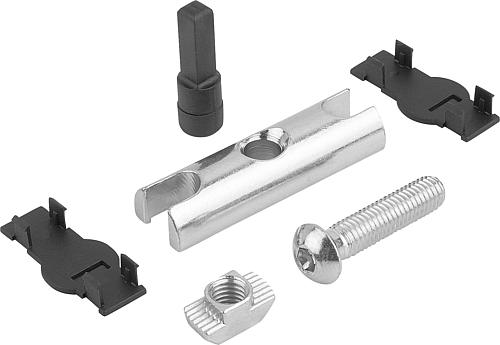

Bolzenverbindersatz Typ B - K1038
Ab
3,79 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Bolzen, Schrauben und Hammermuttern Stahl. Zentrierstift und Abdeckkappen Polyamid, glasfaserverstärkt. Ausführung: Bolzen, Schrauben und Hammermuttern verzinkt. Zentrierstift und Abdeckkappen schwarz. Bestellbeispiel: K1038.1040 Hinweis: Die Verbindungssätze eignen sich für eine rechtwinklige Verbindung von zwei Aluminiumprofilen. Die Verbindungssätze erlauben eine freie Positionierung der Profile. Für hohe Belastungen und zur Aufnahme von Torsionskräften geeignet. Geringer Bearbeitungsaufwand. Der Verbindersatz benötigt nur eine einseitige Bohrbearbeitung Ø17 mm. Der Verbindersatz K1038.0828 benötigt nur eine einseitige Bohrbearbeitung Ø11 mm. A: 28 A1: 18 D: 11 L1: 18 RoHS: ja Nutbreite: 8 Ausführung: Typ B Farbe Komponente: schwarz K1038.0828 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

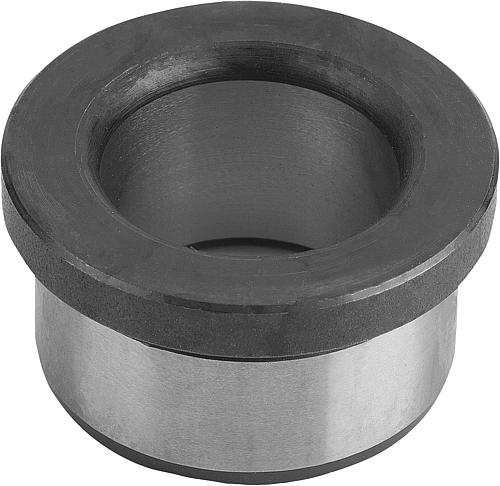

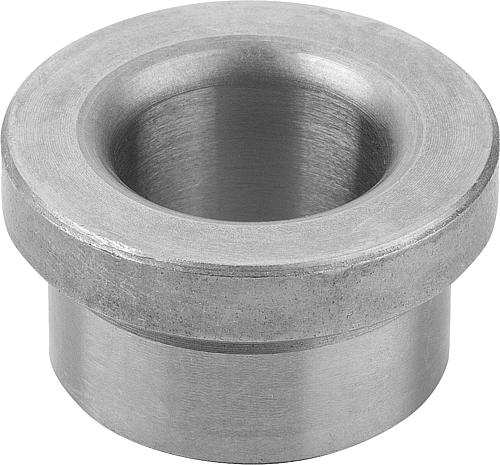

Bundbohrbuchse DIN 172 Form A - K1022
Ab
11,80 €*
Abonnement
575 Varianten verfügbar
Werkstoff: Spezialeinsatzstahl. Ausführung: gehärtet auf 740 ±80 HV 10 und geschliffen. D1: 9,3 D2: 15 D3: 18 L1: 20 Ausführung: mittel T2: 0,03 L2: 3 R: 2 T1: 0,02 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Bundbohrbuchse DIN 172 Form B - K1022
Ab
3,65 €*
Abonnement
551 Varianten verfügbar
Werkstoff: Spezialeinsatzstahl. Ausführung: gehärtet auf 740 ±80 HV 10 und geschliffen. D1: 14,7 D2: 22 D3: 26 L1: 36 L2: 4 R: 2 T1: 0,02 T2: 0,03 RoHS: ja Form: B Ausführung: mit Bund K1022.B1470X36 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

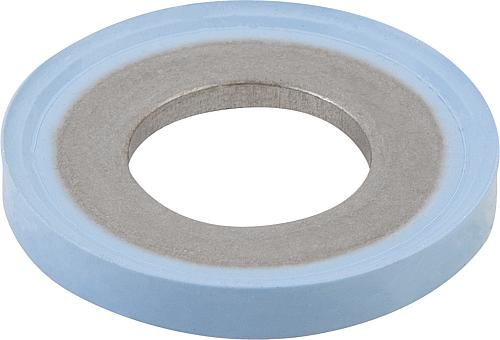

Dicht- und Unterlegscheibe Hygienic USIT® - K1491
Ab
11,08 €*
Abonnement
21 Varianten verfügbar
Die Hygienic USIT® Dicht- und Unterlegscheibe setzt durch eine hochzuverlässige Abdichtung mit einem hygienekonformen Design neue Reinheitsstandards in der Prozessindustrie. Zahlreiche Hersteller von Maschinen und Anlagen für die Lebensmittel- oder Pharmaindustrie nutzen für Verschraubungen im oder am Produktraum häufig Standard-Unterlegscheiben oder O-Ringe. Diese sind jedoch nicht EHEDG-konform, da sich Verkeimungen oder Biofilme als Bakterienkolonien und Korrosion unter dem Schraubenkopf bilden können und somit kein hygienisch optimiertes Design gewährleistet ist. Die metallische Unterlegscheibe mit fest verbundenem Dichtungsring aus 70 EPDM 291 (schwarz) und 70 EPDM 253815 (weiß) ermöglicht eine sichere und totraumfreie Abdichtung. Für Anwendungen mit besonders aggressiven CIP-/SIP-Reinigungs- und hohen Dampfsterilisationstemperaturen sowie fetthaltigen Prozessmedien, eignet sich die Hygienic USIT® Dicht- und Unterlegscheibe aus dem fluorierten Premiumcompound Fluoroprene® XP 45. Dieser Werkstoff hat einen noch größeren Temperatureinsatzbereich und ist beständig gegen polare und unpolare Medien sowie Aromastoffe. Freigaben wie FDA, EU1935/2004 und USP Class VI (121 °C) sowie die EHEDG-Zertifizierung bestätigen, dass die Hygienic USIT® Scheibe die beste Wahl für hygienisch anspruchsvolle Anwendungen im Lebensmittel- und Getränkesegment sowie der pharmazeutischen Industrie ist. Werkstoff:Scheibe: Edelstahl 1.4404, Dichtungring: 70 EPDM 253815 (weiß) Bitte beachten Sie, dass die Gültigkeit des EHEDG-Zertifikats nur in Verwendung mit den speziell abgestimmten Sechskantschrauben K1492 oder Hutmuttern K1493 besteht. Die Funktion des Hygienic USIT® Verschraubungssystems wurde in Verbindung mit Edelstahlmaterialien und gängigen Reinigungsmitteln erprobt. Die Eignung für den jeweiligen Einsatzfall muss durch den Anwender geprüft werden. Zubehör:Die Hygienic USIT® Dicht- und Unterlegscheibe kann mit allen weiteren Produkten der Hygienic USIT®-Linie verwendet werden. Maße:• D1: 10,7• S: 1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

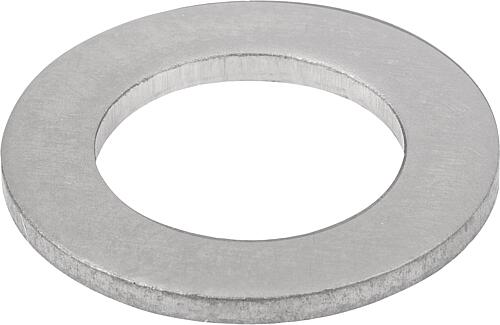

Dichtring DIN 7603 Kupfer oder Aluminium - K2078
Ab
0,10 €*
Abonnement
52 Varianten verfügbar
Werkstoff:
Kupfer oder Aluminium.
Ausführung:
blank.
Bestellbeispiel:
K2078.110500075
Hinweis:
Dichtringe nach DIN 7603 Form A. Sie werden zur Abdichtung bei statischen Verschraubungen verwendet. Sie verhindern das Austreten von Flüssigkeiten oder Gasen nach außen und schützen gleichzeitig das System vor dem Eindringen von Staub, Schmutz und Flüssigkeiten.
Dichtringe aus Kupfer und Aluminium können aufgrund ihrer Korrosionsbeständigkeit, mit Ausnahme einiger starker Säuren, überall eingesetzt werden. Durch ihre weiche Struktur prägen sie sich in sämtliche Unebenheiten der zu verschraubenden Teile ein und sorgen so für eine hohe Dichtigkeit.
Die Dichtringe werden z.B. bei Verschlussschrauben DIN 908 und Hohlschrauben verwendet.
Temperaturbereich:
Kupfer max. 300 °C.
Aluminium max. 200 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Drei Aufgaben jeder Vorrichtung: Bestimmen, Spannen, Führen
Eine Vorrichtung bestimmt die Werkstücklage, spannt das Werkstück gegen Bearbeitungskräfte und führt das Werkzeug präzise. Vorrichtungselemente übernehmen diese drei Grundfunktionen mit genormten, gehärteten Bauteilen.
Eine Vorrichtung hält das Werkstück in definierter Position und führt das Werkzeug an die Bearbeitungsstelle. Die Vorrichtungselemente übernehmen dabei drei Grundfunktionen:- Bestimmen: das Werkstück lagerichtig positionieren – über Auflagen, Anlagestifte, Zentrierbolzen und Prismen. Die Funktionsflächen sind auf 58–62 HRC gehärtet und geschliffen, um Verschleiß und Maßänderung zu minimieren.
- Spannen: das Werkstück gegen Bearbeitungskräfte fixieren – über Schiebespanner, Spanngelenke, Spannpratzen und Schnellspanner.
- Führen: das Werkzeug positionsgenau ins Material führen – über Bohrbuchsen nach DIN 172, DIN 173 und DIN 179.
Elementgruppen im Überblick

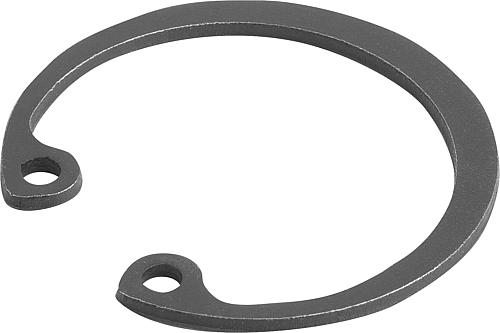

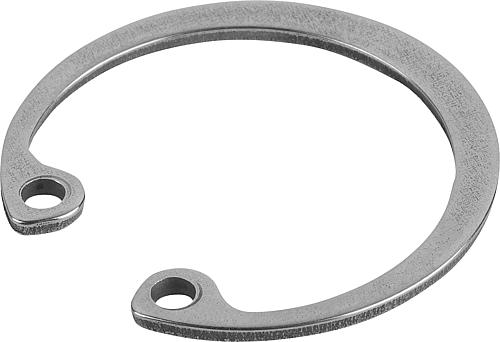

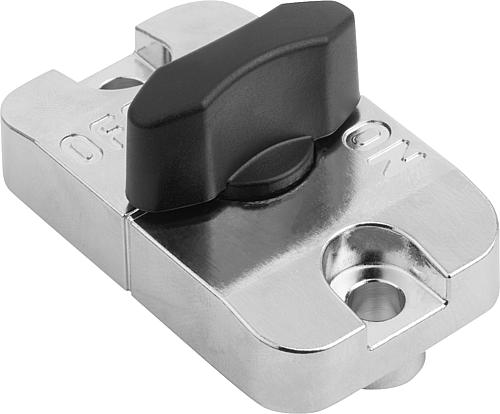

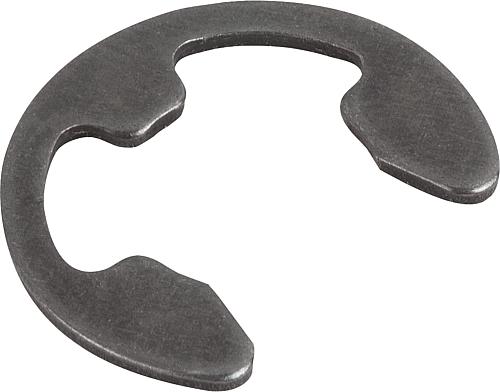

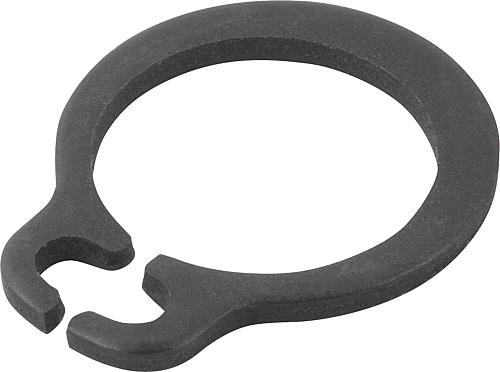

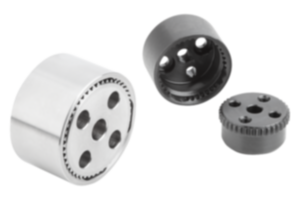

Das Sortiment gliedert sich in Bohrbuchsen, Spannschrauben und Spanngelenke, Stell- und Klemmringe, Gewindeeinsätze, Sicherungsringe, Muttern/Scheiben, Rastelemente und komplette Verbindungssätze.
- Bohrbuchsen: gehärtete Stahlhülsen, die den Bohrer positionsgenau führen – feste Buchsen (DIN 179), Bundbuchsen (DIN 172) und Wechselbuchsen (DIN 173).
- Spanngelenke: übertragen Spannkraft über ein Gelenk an schwer zugängliche Stellen, wo gerade Spannpratzen nicht hinkommen.

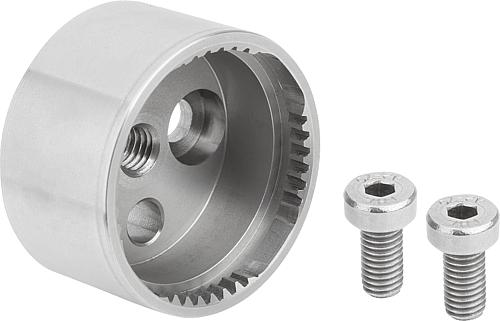

- Stellringe, Klemmringe und Klemmnaben: axiale Sicherung auf Wellen – von der Madenschraubenlösung bis zur drehmomentübertragenden Klemmnabe.

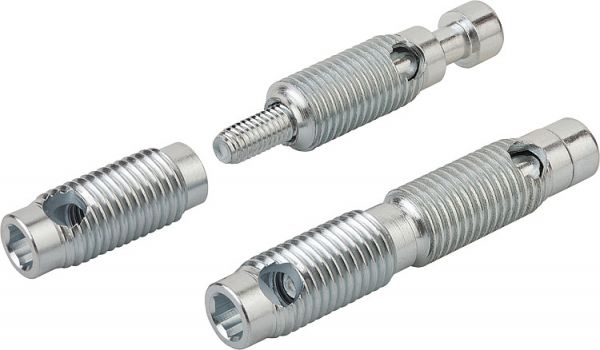

- Gewindeeinsätze: belastbare Gewinde in weichen Grundplatten aus Aluminium oder Kunststoff.
- Verbindungssätze: Spannschrauben, Muttern, Stufenblöcke und Scheiben als Set für die häufigsten Spannaufgaben.
Werkstoffe und Qualität
Vorrichtungselemente bestehen aus einsatzgehärtetem Stahl (16MnCr5), vergütetem Stahl (42CrMo4) oder Edelstahl (1.4305). Funktionsflächen sind auf 58–62 HRC gehärtet – harter Rand, zäher Kern.
Vorrichtungselemente bestehen aus einsatzgehärtetem Stahl (16MnCr5), vergütetem Stahl (42CrMo4) oder Edelstahl (1.4305). Funktionsflächen – Auflagen, Anlagestifte und Buchsenbohrungen – sind auf 58–62 HRC gehärtet und geschliffen. Diese Kombination aus hartem Rand und zähem Kern gewährleistet Verschleißfestigkeit bei gleichzeitiger Bruchsicherheit. Die Härte ist dabei kein Selbstzweck: An Anlageflächen und Bohrbuchsen reiben Werkstücke und Werkzeuge bei jedem Spannzyklus. Eine weiche Auflage würde sich mit der Zeit eindrücken, das Werkstück läge nicht mehr maßhaltig an, und die Bohrung wanderte aus der Toleranz. Gehärtete Funktionsflächen halten die Vorrichtung über zehntausende Zyklen maßhaltig – das ist der eigentliche Sinn normierter, gehärteter Elemente gegenüber selbst gefertigten Behelfslösungen. Ein Punkt wird bei der Werkstoffwahl regelmäßig übersehen: Edelstahl und gehärtete Funktionsfläche schließen sich weitgehend aus. Der austenitische Automatenstahl 1.4305 lässt sich nicht durch Wärmebehandlung härten – er erreicht rund 230 HB, während gehärtete Funktionsflächen bei 58–62 HRC liegen. Der Schwefelzusatz von 0,15 bis 0,35 Prozent, der ihn so gut zerspanbar macht, senkt zusätzlich die Korrosionsbeständigkeit und begünstigt Lochfraß. Für eine Vorrichtung, die feucht steht und trotzdem maßhaltig bleiben muss, heißt das: Anlage- und Führungselemente aus gehärtetem Stahl wählen und gezielt gegen Korrosion schützen, statt pauschal auf Edelstahl auszuweichen. KIPP gehört zu den führenden Herstellern normierter Vorrichtungselemente mit einem Programm von über 50.000 Varianten – von der Spannpratze bis zum Gewindeeinsatz.Für Konstrukteure liegt zu allen Elementgruppen CAD-Geometrie vor, sodass Auflagen, Buchsen und Spannmittel direkt in der Baugruppe verplant werden. Bewährte Praxis: erst die Bestimm- und Führungselemente aus dem Katalog setzen, dann die Grundplatte um sie herum konstruieren – so bleiben alle Funktionsflächen norm- und wechselkompatibel.
Für die Ersatzteilhaltung gilt: Verschleißelemente wie Bohrbuchsen und Auflagen in den projektübergreifend genutzten Größen bevorraten – so bleibt eine Vorrichtung auch nach Jahren instandsetzbar, ohne dass eine Einzelbeschaffung den Serienanlauf verzögert.
FAQ zu Vorrichtungselementen
- Was ist eine Vorrichtung im Maschinenbau? Eine Vorrichtung ist ein Hilfsmittel, das ein Werkstück in definierter Lage aufnimmt, spannt und das Werkzeug führt. Sie macht das Anreißen und Ausrichten jedes einzelnen Teils überflüssig und sorgt für wiederholbare Qualität. Vorrichtungen werden aus genormten Vorrichtungselementen aufgebaut – ein Baukasten aus Auflagen, Spannmitteln und Führungselementen.
- Was bedeutet Vorrichtungsbau? Vorrichtungsbau ist die Konstruktion und Fertigung solcher Aufnahmen für die Serien- und Kleinserienfertigung. Statt jedes Werkstück einzeln zu spannen, baut man eine Vorrichtung, die Bestimmen, Spannen und Führen übernimmt. Genormte Vorrichtungselemente verkürzen diese Konstruktion erheblich, weil bewährte Bauteile statt Sonderanfertigungen verwendet werden.
- Welche drei Grundfunktionen hat eine Vorrichtung? Bestimmen, Spannen und Führen. Bestimmen heißt, das Werkstück über Auflagen, Stifte und Prismen lagerichtig zu positionieren. Spannen sichert es gegen die Bearbeitungskräfte. Führen leitet das Werkzeug – etwa über Bohrbuchsen – positionsgenau ins Material. Jede Funktion wird durch eigene Vorrichtungselemente abgedeckt.
- Welche Norm gilt für Bohrbuchsen? Bohrbuchsen sind nach DIN genormt: feste Bohrbuchsen ohne Bund nach DIN 179, Bundbohrbuchsen nach DIN 172 und Wechsel- bzw. Steckbuchsen nach DIN 173. Sie sind gehärtet und führen den Bohrer spielarm, sodass Bohrungen ohne Anreißen positionsgenau und wiederholbar gesetzt werden.
- Woran erkenne ich die Qualität eines Vorrichtungselements? An Werkstoff und Härte der Funktionsflächen. Hochwertige Elemente bestehen aus einsatzgehärtetem oder vergütetem Stahl mit auf 58–62 HRC gehärteten Auflagen und Führungen. Diese Härte sichert Maßhaltigkeit über die Standzeit. Bei rostgefährdeter Umgebung kommt Edelstahl (1.4305) zum Einsatz.
- Was ist der Unterschied zwischen Spannelement und Vorrichtungselement? Spannelemente sind speziell für das Fixieren des Werkstücks zuständig. Vorrichtungselemente sind der umfassendere Baukasten, der zusätzlich das Bestimmen (Positionieren) und Führen (Werkzeugführung) abdeckt – also auch Auflagen, Bohrbuchsen, Stifte und Verbindungssätze. Spannelemente sind damit eine Teilmenge der Vorrichtungselemente.
- Kann ich eine Vorrichtung komplett aus Normteilen bauen? In den meisten Fällen ja. Das KIPP-Programm deckt mit über 50.000 Varianten Auflagen, Spannmittel, Bohrbuchsen, Gewindeeinsätze und Verbindungssätze ab, sodass sich viele Vorrichtungen ohne Sonderanfertigung aufbauen lassen. Nur die Grundplatte und werkstückspezifische Aufnahmen müssen individuell gefertigt werden.
- Was kostet eine Vorrichtung aus Normelementen im Vergleich zur Sonderanfertigung? Deutlich weniger – und sie ist schneller verfügbar: Normelemente kommen ab Lager, nur Grundplatte und werkstückspezifische Aufnahmen werden gefertigt. Bei Änderungen am Werkstück wird umgebaut statt neu konstruiert, und ausgemusterte Vorrichtungen liefern ihre Elemente für das nächste Projekt zurück. Die Sonderanfertigung lohnt erst, wenn Stückzahlen und Taktzeiten eine hochoptimierte Speziallösung rechtfertigen.
- Wie halte ich Bohrbuchsen instand? Bohrbuchsen sind Verschleißteile: Ihre Bohrung weitet sich mit jedem Bohrhub minimal auf. Gemessen wird mit der Grenzlehre; außerhalb der Toleranz verliert die Bohrung ihre Führungswirkung und die Position wandert. Feste Buchsen werden dann ausgepresst und ersetzt – bei Wechselbuchsen (DIN 173) dauert der Tausch Sekunden, weshalb sie für Serienvorrichtungen mit hohen Stückzahlen erste Wahl sind.
Vorrichtungselemente bei HUG
HUG Technik und Sicherheit führt Vorrichtungselemente von KIPP – Bohrbuchsen, Spanngelenke, Schiebespanner, Stell- und Klemmringe, Gewindeeinsätze, Sicherungsringe und komplette Verbindungssätze. Passend dazu finden Sie im Sortiment:- Spannelemente – Spannpratzen, Schwenk- und Niederzugspanner
- Schnell- und Kraftspanner – für die schnelle Serienspannung
- Bohrbuchsen – DIN-genormte Werkzeugführung
