Vorrichtungsbau – Muttern und Scheiben
Spezial-Muttern und -Scheiben für den Vorrichtungsbau – Hutmuttern, Distanzhülsen, Knebelmuttern, Nutmuttern, Sicherungsscheiben und Passscheiben, oft in Hygienic-Design-Ausführung für Lebensmittel und Pharma. HUG führt das Sortiment von KIPP®, inklusive Hygienic USIT® und Hygienic DESIGN-Produkten.
Technische Infos
33 Artikel gefunden
Produktanzeige:
Dicht- und Unterlegscheibe Hygienic USIT® - K1491
Ab
11,08 €*
Abonnement
21 Varianten verfügbar
Die Hygienic USIT® Dicht- und Unterlegscheibe setzt durch eine hochzuverlässige Abdichtung mit einem hygienekonformen Design neue Reinheitsstandards in der Prozessindustrie. Zahlreiche Hersteller von Maschinen und Anlagen für die Lebensmittel- oder Pharmaindustrie nutzen für Verschraubungen im oder am Produktraum häufig Standard-Unterlegscheiben oder O-Ringe. Diese sind jedoch nicht EHEDG-konform, da sich Verkeimungen oder Biofilme als Bakterienkolonien und Korrosion unter dem Schraubenkopf bilden können und somit kein hygienisch optimiertes Design gewährleistet ist. Die metallische Unterlegscheibe mit fest verbundenem Dichtungsring aus 70 EPDM 291 (schwarz) und 70 EPDM 253815 (weiß) ermöglicht eine sichere und totraumfreie Abdichtung. Für Anwendungen mit besonders aggressiven CIP-/SIP-Reinigungs- und hohen Dampfsterilisationstemperaturen sowie fetthaltigen Prozessmedien, eignet sich die Hygienic USIT® Dicht- und Unterlegscheibe aus dem fluorierten Premiumcompound Fluoroprene® XP 45. Dieser Werkstoff hat einen noch größeren Temperatureinsatzbereich und ist beständig gegen polare und unpolare Medien sowie Aromastoffe. Freigaben wie FDA, EU1935/2004 und USP Class VI (121 °C) sowie die EHEDG-Zertifizierung bestätigen, dass die Hygienic USIT® Scheibe die beste Wahl für hygienisch anspruchsvolle Anwendungen im Lebensmittel- und Getränkesegment sowie der pharmazeutischen Industrie ist. Werkstoff:Scheibe: Edelstahl 1.4404, Dichtungring: 70 EPDM 253815 (weiß) Bitte beachten Sie, dass die Gültigkeit des EHEDG-Zertifikats nur in Verwendung mit den speziell abgestimmten Sechskantschrauben K1492 oder Hutmuttern K1493 besteht. Die Funktion des Hygienic USIT® Verschraubungssystems wurde in Verbindung mit Edelstahlmaterialien und gängigen Reinigungsmitteln erprobt. Die Eignung für den jeweiligen Einsatzfall muss durch den Anwender geprüft werden. Zubehör:Die Hygienic USIT® Dicht- und Unterlegscheibe kann mit allen weiteren Produkten der Hygienic USIT®-Linie verwendet werden. Maße:• D1: 10,7• S: 1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

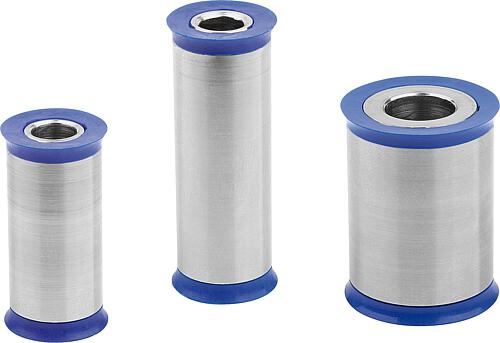

Distanzhülse Edelstahl, Dichtring im Hygienic DESIGN - K1822
Ab
6,40 €*
Abonnement
12 Varianten verfügbar
Die Hygienic DESIGN Distanzhülse wurde speziell für den Einsatz in lebensmittelverarbeitenden Bereichen entwickelt. Auf die reinigungsoptimierte Geometrie und eine Oberflächenrauheit von Ra ≤ 0,8 µm wurde besonderen Wert gelegt. Der Dichtring aus lebensmittelkonformem Kunststoff ist austauschbar. Werkstoff: Distanzhülse: Edelstahl 1.4404. Dichtring: EU10/2011 und FDA-konformer Thermoplast (POM). Ausführung: Distanzhülse: Edelstahl unpoliert. Dichtring: RAL5002 - Ultramarinblau (POM). Hinweis: Die Auflagefläche des Dichtrings muss idealerweise eben und rechtwinklig zur Schraubenbohrung ausgeführt sein, sowie eine Oberflächenrauheit von Ra ≤ 0,8 µm aufweisen. Dichtring für saure Reinigung (pH-Wert < 4) und Oxidationsmittel ungeeignet. Die Eignung der Hygienic DESIGN Distanzhülse muss für den jeweiligen Einsatzfall durch den Anwender geprüft werden. Der Dichtring sollte je nach Belastungen und äußeren Einflüssen (Temperatur, Reinigungsmedien, Produktmedien) regelmäßig inspiziert und bei Bedarf ausgetauscht werden. Temperaturbereich: -20° bis +100°C (POM). Vorteile: Austauschbarer Dichtring. Lebensmittelkonforme Werkstoffe. Reinigungsoptimierte Geometrie. Lieferumfang: Distanzhülse inkl. Dichtringe. Zubehör: Dichtringe K1649. Sechskantschrauben Edelstahl mit Dichtring K1647. Sechskantmuttern Edelstahl mit Dichtring K1648. Zeichnungshinweis: 1) Distanzhülse 2) Dichtring Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Hutmutter Edelstahl, Bund für Hygienic USIT® - K1493
Ab
3,14 €*
Abonnement
7 Varianten verfügbar
Nur in Kombination mit der Hygienic USIT® Dicht- und Unterlegscheibe kann eine totraumfreie Abdichtung gewährleistet werden. Die polierten Hutmuttern haben eine Oberflächenrauhtiefe von Ra < 0,8 µm. Des Weiteren sind innenliegende Übergänge mit einem Mindestradius von 3 mm ausgeführt, was ein Anhaften von Schmutzpartikel verhindert und eine leichte Reinigung gewährleistet. Die Hutmutter mit Bund für Hygienic USIT® Dicht- und Unterlegscheiben eignet sich bestens für eine Befestigung in Hygienebereichen und entsprechen darüber hinaus den Richtlinien der EHEDG, was mit dem entsprechenden Zertifikat bestätigt wird. Nur in Verwendung mit speziell abgestimmter Hygienic USIT® Dicht- und Unterlegscheibe K1491 besteht die Gültigkeit des EHEDG-Zertifikats. Werkstoff: Edelstahl 1.4404, poliert br> Zubehör: Hygienic USIT® Dicht- und Unterlegscheibe K1491, Sechskantschrauben mit Bund K1492, Stecknüsse mit Kunststoffeinsätze K1361, Ring- / Maulschlüssel mit Schonaufsätzen K1362 Maße:• D1: 22• H: 20• R: 0,75• T: 12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Hutmutter Edelstahl, Bund und für Hygienic USIT® Set - K1594
Ab
10,63 €*
Abonnement
21 Varianten verfügbar
Set aus Hutmutter mit Bund K1493 + Hygienic USIT® Dicht- und Unterlegscheibe K1491 Nur die Kombination von Hutmutter mit Bund und der Hygienic USIT® Dicht- und Unterlegscheibe kann eine totraumfreie Abdichtung gewährleisten. Die Hutmutter mit Bund für Hygienic USIT® Dicht- und Unterlegscheibe eignet sich bestens für eine Befestigung in Hygienebereichen und entspricht darüber hinaus den Richtlinien der EHEDG, was mit dem entsprechenden Zertifikat bestätigt wird. Werkstoff:Hutmutter: Edelstahl 1.4404 poliertScheibe: Edelstahl 1.4404Dichtungsring:75 Fluoroprene® XP 45 (blau) Nur für die Kombination von Hutmutter mit Bund K1493 und der speziell abgestimmten Hygienic USIT® Dicht- und Unterlegscheibe K1491 besteht die Gültigkeit des EHEDG-Zertifikats. Die Funktion des Hygienic USIT® Verschraubungssystems wurde in Verbindung mit Edelstahlmaterialien und gängigen Reinigungsmitteln erprobt. Die Eignung für den jeweiligen Einsatzfall muss durch den Anwender geprüft werden. Zubehör: Sechskantschrauben mit Bund K1492, Stecknüsse mit Kunststoffeinsätzen K1361, Ring-/Maulschlüssel mit Schonaufsätzen K1362 Maße:• D1: 10,8• D2: 9,7• D3: 4,1• H: 9• R: 0,45• S: 1• T: 4,8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Hutmutter kompakt im Hygienic DESIGN - K1332
Ab
2,58 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Edelstahl 1.4404. Ausführung: poliert. Bestellbeispiel: K1332.08 Hinweis: Die Oberfläche der Hutmutter ist poliert und hinsichtlich der Formgebung für den Einsatz im hygienischen Bereich optimiert. So ist der Mutternkopf an der Stirnseite halbkugelig und der Kegelbund mit der entsprechenden Formschräge ausgeführt. Die Gesamthöhe ist niedrig gewählt, um eventuelle Störkonturen so gering wie möglich zu halten. Über die äußerst geringe Oberflächenrauhtiefe Ra 0,8 µm haften an der Oberfläche so gut wie keine Schmutzpartikel an Auf Anfrage: Zollgewinde, Höhenvarianten. B: 1 C: 2,5 D: M12 D1: 24 G: M12 H: 16 R1: 35 SW: 19 T: 11 W: 30 RoHS: ja Farbe Grundkörper: poliert Stahlschlüssel Grundkörp.: 1.4404 K1332.12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Knebelmutter, festem Knebel DIN 6305 - K0755
Ab
6,37 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Stahl. Ausführung: brüniert. Hinweis: Bei Knebelmuttern mit losem Knebel ist der Knebel verschiebbar und wird durch die Druckfeder in jeder Lage festgehalten. Die Ringe begrenzen den Verschiebeweg. Ausführung : fester Knebel D1: M10 D2: 18 D3: 8 L1: 20 L2: 60 L3: 80 D5: 8 Gewicht ca. kg : 0,125 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Knebelmutter, losem Knebel DIN 6307 - K0755
Ab
9,82 €*
Abonnement
4 Varianten verfügbar
Werkstoff: Stahl. Ausführung: brüniert. Hinweis: Bei Knebelmuttern mit festem Knebel ist der Knebel eingepresst. Ausführung : loser Knebel D1: M20 D2: 30 D3: 16 L1: 40 L2: 95 L3: 140 D5: 16 Gewicht ca. kg : 0,590 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Nutmutter DIN 1804 - K1917
Ab
2,27 €*
Abonnement
33 Varianten verfügbar
Werkstoff: Einsatzstahl. Edelstahl A2. Ausführung: Form W = brüniert, Form H = gehärtet und Planflächen geschliffen. Hinweis: Die Form H ist einsatzgehärtet, mit Ausnahme des Gewindes. Die beiden Planflächen sind geschliffen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

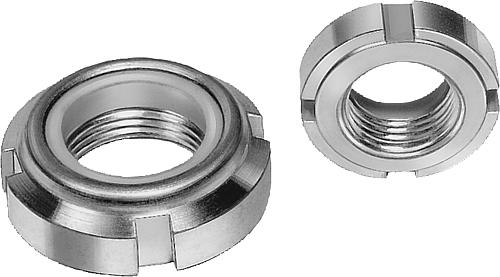

Nutmutter, Elastic-Stopp - K1918
Ab
0,93 €*
Abonnement
15 Varianten verfügbar
Werkstoff: Automatenstahl. Sicherungsring: Polyamid (max. 100 °C). Ausführung: verzinkt. Hinweis: Der Einsatz von Nutmuttern mit Elastic-Stopp bietet enorme Kostenvorteile, indem Sicherungsbleche und dadurch auch teure Fräsarbeiten für eine Keilnut entfallen. Der Polyamidring ist benzin- und ölbeständig. Nutmuttern mit Elastic-Stopp sind mehrmals verwendbar. Unabhängig vom Anziehdrehmoment widerstehen sie stärksten Vibrationen und Schwingungen und sind daher auch als Stellmutter verwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Nutmutter Stahl DIN 70852 - K2059
Ab
1,70 €*
Abonnement
52 Varianten verfügbar
Werkstoff:
Stahl 1.0503.
Ausführung:
Stahl blank.
Stahl verzinkt.
Bestellbeispiel:
K2059.05-010
Hinweis:
Die Nutmuttern werden hauptsächlich genutzt, um Lager auf einer Welle zu befestigen.
Des Weiteren können die Nutmuttern zur Sicherung von Zahnrädern, Riemenscheiben und anderen Maschinenkomponenten genutzt werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Nutmutter Stahl oder Edelstahl DIN 981 - K2060
Ab
1,43 €*
Abonnement
63 Varianten verfügbar
Werkstoff:
Stahl.
Edelstahl A2.
Ausführung:
Edelstahl blank.
Stahl blank.
Stahl verzinkt.
Bestellbeispiel:
K2060.1015
Hinweis:
Die Nutmuttern werden hauptsächlich genutzt, um Lager auf einer Welle zu befestigen.
Des Weiteren können die Nutmuttern zur Sicherung von Zahnrädern, Riemenscheiben und anderen Maschinenkomponenten genutzt werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Passscheibe DIN 988 - K1151
Ab
0,16 €*
Abonnement
262 Varianten verfügbar
Werkstoff: Stahl. Ausführung: blank. Bestellbeispiel: K1151.0306010 (Maß S mit angeben, z.B. 010 für S = 0,1 mm) Hinweis: Mit Passscheiben kann ein vorhandenes Axialspiel stark reduziert werden. Sie sind in einer Stärke ab 0,1 mm erhältlich. Durch Kombinationen untereinander lassen sich so unterschiedliche Stärken zusammenstellen. D1: 12 D2: 18 G: M12 H: 0,2 RoHS: ja Befestigungsart: Bohrung K1151.1218020 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Was gehört in diese Kategorie?
Im Vorrichtungsbau werden Muttern und Scheiben oft über die reinen DIN-Standardmuttern hinaus gebraucht – mit Zusatzfunktionen wie Handbetätigung, Abdichtung oder hygienischer Gestaltung:- Hutmuttern mit Bund (Hygienic USIT®): Integrierter Dichtring, FDA- und EU 1935/2004-konform für Lebensmittelkontakt
- Distanzhülsen: Definierte Längenabstände in Vorrichtungen, auch als Abstandhalter zwischen Bauteilen
- Sicherungsscheiben: Fedenwirkung gegen Lockerung bei Vibration
- Knebelmuttern: Handbetätigte Muttern mit Knebelhebel – für häufige Montage und Demontage
- Nutmuttern: Muttern mit Stirnnuten – für Hakenschlüssel-Anwendungen
- Passscheiben (Shims): Dünne Unterlegscheiben für präzise Maßausgleichung
Hygienic Design – was ist das?
Hygienic Design (HD) ist ein Konstruktionsprinzip für Bereiche mit hoher Reinigungsanforderung – Lebensmittel, Pharma, Biotechnologie. Merkmale:- Keine Hinterschneidungen oder toten Räume – Rückstände können sich nicht ablagern
- Glatte Oberflächen (Ra ≤ 0,8 µm typisch) – reinigungsfähig mit CIP/SIP
- Materialien: Edelstahl 1.4404 (V4A), NBR- oder EPDM-Dichtungen FDA-konform
- Integrierte Dichtungen: Hutmuttern mit USIT®-Ring – die Dichtung ist Teil der Mutter, keine separate Flachdichtung nötig
Zertifizierungen
- EHEDG-konform: European Hygienic Engineering & Design Group – Standard für hygienische Gestaltung
- FDA 21 CFR 177: US-Lebensmittelzulassung für Elastomere und Kunststoffe
- EU-Verordnung 1935/2004: Europäische Rahmenverordnung für Materialien im Lebensmittelkontakt
- EU 10/2011: Kunststoff-Migrationsgrenzwerte
Standard-DIN-Ergänzungen in der Vorrichtungs-Kategorie
Viele der Muttern sind aus verwandten DIN-Normen, werden hier aber als Vorrichtungsbau-Spezial geführt:- DIN 1587 (Hutmuttern, hohe Form): Klassische Variante
- DIN 917 (Hutmuttern, niedrige Form): Kompakter
- DIN 1804 (Nutmuttern): Schlitzmuttern für Wellen und Spindeln, mit Feingewinde
- DIN 6334 (Langmuttern): Verbindungsmuttern für Gewindestangen
Anwendungen
- Lebensmittelproduktion: Hygienic-Design-Hutmuttern an Sensoren, Rohrleitungen, Behälterdeckeln
- Pharma und Biotech: Glatte Hutmuttern ohne tote Räume
- Werkzeug- und Vorrichtungsbau: Passscheiben zur Toleranzeinstellung, Distanzhülsen als Abstandshalter
- Maschinenbau: Knebelmuttern für häufige Werkstückwechsel
- Hydraulik und Pneumatik: Nutmuttern zur Zylinder- und Kolbenfixierung
Auswahlkriterien
- Anwendung: Hygienic Design für Lebensmittel/Pharma, Standard-DIN für klassischen Maschinenbau
- Handbetätigung: Knebelmutter bei häufigem Lösen, Standard-Mutter bei fester Verbindung
- Abdichtung: Hutmutter mit USIT®-Ring, wenn ein abgedichteter Abschluss gebraucht wird
- Werkstoff: Edelstahl 1.4404 für Lebensmittel, Stahl verzinkt für trockene Innenräume
- Drehmomentbedarf: Knebelmutter bis ca. 10 Nm manuell, Nutmutter mit Hakenschlüssel mehr
Ergänzende Normteile
- Muttern nach DIN (Übersicht) – Standard-Sechskantmuttern und Sicherungsmuttern
- U-Scheiben nach DIN als Standard-Unterlegscheibe
- Verlängerungsstücke als Vorrichtungselement
- Positionierelemente (Übersicht)
FAQ – häufige Fragen
- Hygienic USIT® – was ist das? Eine Hutmutter mit integriertem Dichtring aus FDA-konformem Elastomer (USIT® ist ein Markenbegriff). Der Dichtring ersetzt die separate Flachdichtung und verhindert tote Räume – wichtig für CIP/SIP-Reinigung in Lebensmittel- und Pharma-Anwendungen.
- Wann Hygienic Design, wann Standard? Hygienic Design bei Lebensmittel- und Pharma-Produktion (Reinigung mit Chemikalien und Hochdruck). Standard-DIN im klassischen Maschinenbau, Vorrichtungsbau und trockenen Bereichen. Hygienic Design ist teurer – Einsatz dort, wo es vorgeschrieben ist.
- Knebelmutter oder Standard-Mutter mit Werkzeug? Knebelmutter bei häufigem Werkstückwechsel oder Montage ohne Werkzeug. Standard-Mutter bei fester Verbindung mit Drehmomentanziehen. Die Knebelmutter ist teurer, spart aber Zeit bei wiederkehrenden Arbeiten.
- Welche Passscheibe für welche Toleranz? Passscheiben gibt es in Dicken ab 0,05 mm bis mehrere Millimeter. Für präzise Maßausgleichung Sätze mit gestufter Dicke verwenden – z. B. 0,1 / 0,2 / 0,5 / 1,0 mm. Die Summe der Passscheiben bestimmt den Gesamtausgleich.
- Welches Material bei Lebensmittelkontakt? Edelstahl 1.4404 (V4A) ist Standard. Für Dichtungen: FDA-konformes NBR, EPDM oder Silikon. Die Material-Zertifikate stehen im Produkt-Datenblatt – bei direkter Lebensmittelberührung sind Zertifikate nach Verordnung (EG) Nr. 1935/2004 erforderlich.
