Stellringe, Klemmringe und Klemmnaben
Stellringe, Klemmringe und Klemmnaben fixieren Bauteile axial auf Wellen und Achsen. Sie verhindern, dass Lager, Zahnräder, Riemenscheiben oder Distanzhülsen auf der Welle wandern – werkzeuglos montierbar und ohne Bearbeitung der Wellenoberfläche.
Technische Infos
15 Artikel gefunden
Produktanzeige:
%

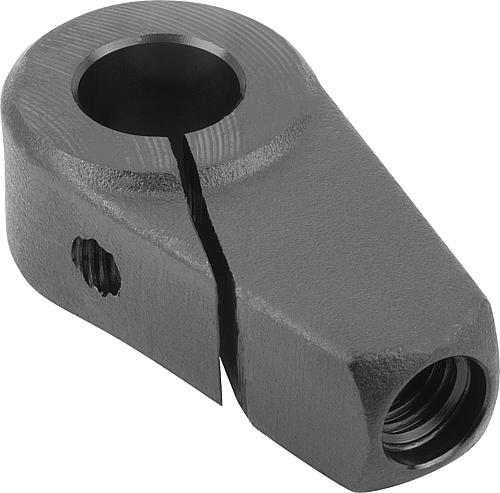

Klemmnaben - K0376
Ab
16,54 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Vergütungsstahl 1.1206. Ausführung: brüniert. Hinweis: Klemmnaben können schnell und einfach auf Wellen aufgesteckt, in der richtigen Betätigungslage justiert und dann geklemmt werden. Zur sicheren Drehmomentübertragung sollte die Toleranz der Welle h11 nicht überschreiten. Am Befestigungsgewinde (D2) können Griffstangen angeschraubt werden. D1: 32 D: 16 Gewicht ca. kg: 0,162 T: 16 L: 45 B1: 17 B: 19,5 D3: 14 D2: M12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

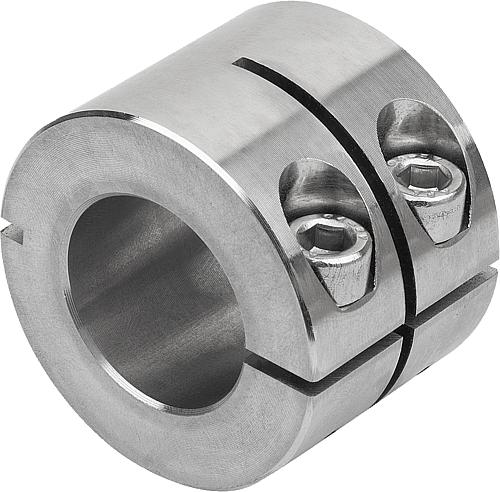

Klemmring breit geschlitzt, außen - K1923
Ab
6,68 €*
Abonnement
18 Varianten verfügbar
Werkstoff: Stahl 1.0718. Edelstahl 1.4305. Ausführung: Stahl brüniert, Schraube Stahl 12.9. Edelstahl blank, Schraube Edelstahl A2-70. Hinweis: Klemmringe geschlitzt, außen umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Auf Grund des Schlitz an der Außenseite des Klemmrings, können bis zu 15% höhere Klemmkräfte als bei der Ausführung mit Schlitz an der Innenseite erzielt werden. Die Bohrung bleibt zylindrisch, dadurch wird die Welle exakt umschlossen. Geringere Unwucht. Temperaturbereich: -40 °C bis +175 °C. Auf Anfrage: Andere Abmessungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

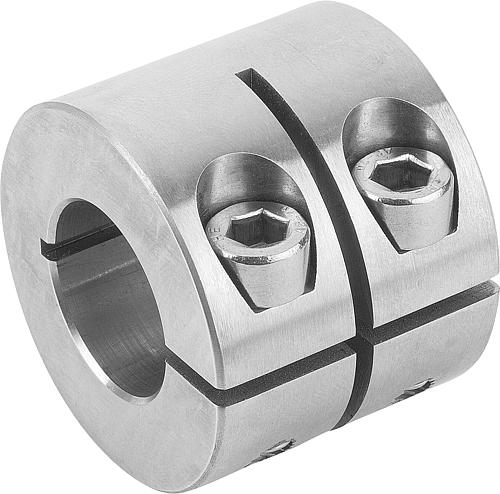

Klemmring breit geschlitzt, innen - K1924
Ab
6,68 €*
Abonnement
18 Varianten verfügbar
Werkstoff: Stahl 1.0718. Edelstahl 1.4305. Ausführung: Stahl brüniert, Schraube Stahl 12.9. Edelstahl blank, Schraube Edelstahl A2-70. Hinweis: Klemmringe geschlitzt, innen umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Temperaturbereich: -40 °C bis +175 °C. Auf Anfrage: Andere Abmessungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

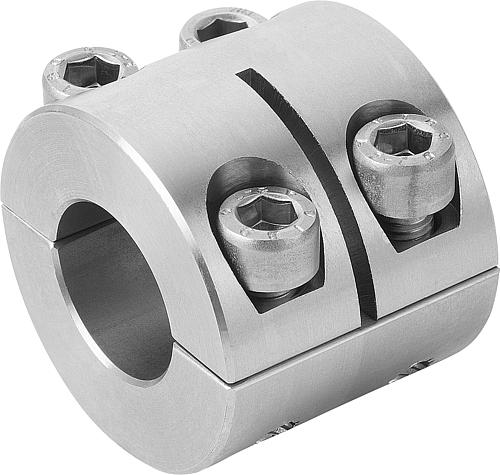

Klemmring breit geteilt - K1925
Ab
8,07 €*
Abonnement
18 Varianten verfügbar
Werkstoff: Stahl. Edelstahl 1.4305. Ausführung: Stahl brüniert, Schraube Stahl 12.9. Edelstahl blank, Schraube Edelstahl A2-70. Hinweis: Klemmringe geschlitzt umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Temperaturbereich: -40 °C bis +175 °C. Auf Anfrage: Andere Abmessungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

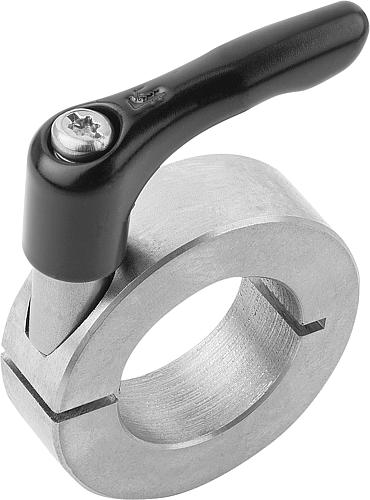

Klemmring geschlitzt, Klemmhebel - K0611
Ab
22,41 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Stahl 1.0718. Edelstahl 1.4305. Ausführung: Stahl brüniert. Edelstahl blank. Einsatz Edelstahl. Bestellbeispiel: K0611.11001 Hinweis: Klemmringe geschlitzt mit Klemmhebel umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Auf Anfrage: Andere Abmessungen. B: 19 D1: 50 D2: 78 R: 150,2 RoHS: ja Form: C Ausführung: geschlitzt K0611.15001 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

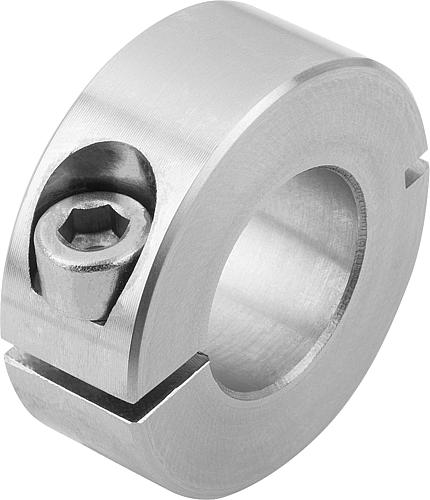

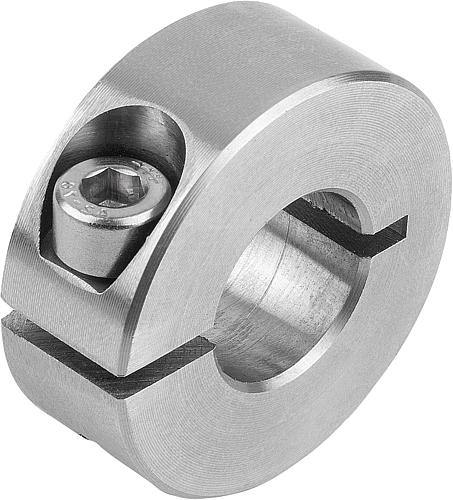

Klemmring geschlitzt, außen - K0611
Ab
5,24 €*
Abonnement
64 Varianten verfügbar
Werkstoff: Stahl. Edelstahl 1.4305. Edelstahl 1.4404. Aluminium. Ausführung: Stahl brüniert, Schraube Stahl 12.9. Edelstahl 1.4305 blank, Schraube Edelstahl A2-70. Edelstahl 1.4404 blank, Schraube Edelstahl A4-70. Aluminium blank, Schraube Edelstahl A2-70. Hinweis: Klemmringe geschlitzt, außen umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Auf Grund des Schlitz an der Außenseite des Klemmrings, können bis zu 15% höhere Klemmkräfte als bei der Ausführung mit Schlitz an der Innenseite erzielt werden. Die Bohrung bleibt zylindrisch, dadurch wird die Welle exakt umschlossen. Geringere Unwucht. Die Klemmringe aus dem Material Edelstahl A4 sind mit einem kleinen Zentrierpunkt am Außendurchmesser gekennzeichnet. Temperaturbereich: -40 °C bis +175 °C. Auf Anfrage: Andere Abmessungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Klemmring geschlitzt, innen - K0611
Ab
5,44 €*
Abonnement
64 Varianten verfügbar
Werkstoff: Stahl. Edelstahl 1.4305. Edelstahl 1.4404. Aluminium. Ausführung: Stahl brüniert, Schraube Stahl 12.9. Edelstahl 1.4305 blank, Schraube Edelstahl A2-70. Edelstahl 1.4404 blank, Schraube Edelstahl A4-70. Aluminium blank, Schraube Edelstahl A2-70. Hinweis: Klemmringe geschlitzt, innen umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Die Klemmringe aus dem Material Edelstahl A4 sind mit einem kleinen Zentrierpunkt am Außendurchmesser gekennzeichnet. Temperaturbereich: -40 °C bis +175 °C. Auf Anfrage: Andere Abmessungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Klemmring geteilt - K0612
Ab
7,34 €*
Abonnement
64 Varianten verfügbar
Werkstoff: Stahl. Edelstahl 1.4305. Edelstahl 1.4404. Aluminium. Ausführung: Stahl brüniert, Schraube Stahl 12.9. Edelstahl 1.4305 blank, Schraube Edelstahl A2-70. Edelstahl 1.4404 blank, Schraube Edelstahl A4-70. Aluminium blank, Schraube Edelstahl A2-70. Hinweis: Klemmringe geteilt umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen. Die Wellentoleranz sollte innerhalb h11 liegen. Durch die zweiteilige Ausführung ist eine einfache und schnelle Montage möglich ohne angrenzende Bauteile zu demontieren. Die Klemmringe aus dem Material Edelstahl A4 sind mit einem kleinen Zentrierpunkt am Außendurchmesser gekennzeichnet. Temperaturbereich: -40 °C bis +175 °C. Auf Anfrage: Andere Abmessungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

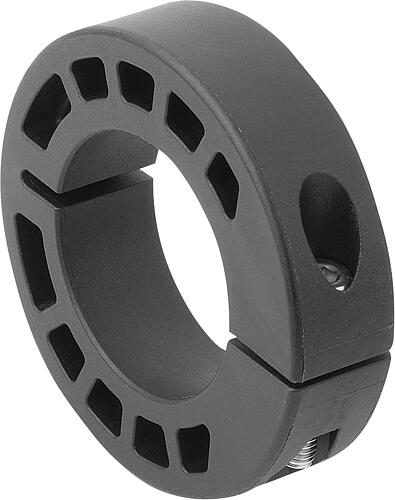

Klemmring Kunststoff - K2118
Ab
3,39 €*
Abonnement
5 Varianten verfügbar
Werkstoff:
Klemmringe Kunststoff.
Schraube und Mutter Edelstahl.
Bestellbeispiel:
K2118.25
Hinweis:
Die Klemmringe aus Kunststoff sind eine hervorragende Lösung für die axiale Sicherung von Wellen.
Sie sind leicht und einfach zu montieren und lassen sich radial als Anschlag montieren. Diese Klemmringe sind in Kombination mit Steh- und Flanschlager besonders effektiv.
Die Klemmringe sind aus hochwertigem Kunststoff gefertigt und bieten eine hervorragende Beständigkeit gegenüber Korrosion und Verschleiß.
Die Klemmung erfolgt durch Reduzierung der Schlitzhöhe durch die Stellmutter aus Edelstahl, die mit einem Standard-Sechskant angezogen oder gelöst werden kann. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

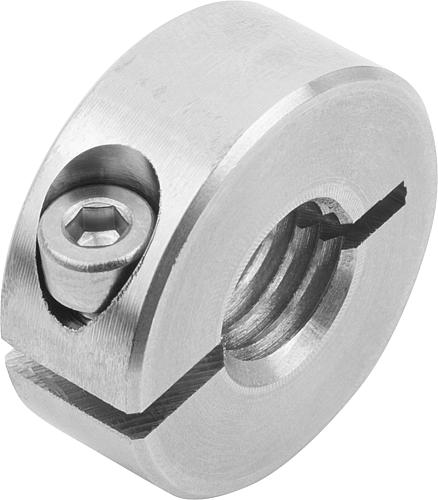

Klemmring, Gewinde - K0986
Ab
8,64 €*
Abonnement
16 Varianten verfügbar
Werkstoff: . Edelstahl 1.4305. Ausführung: blank. Hinweis: Klemmringe mit Gewinde umschließen das Gegenstück mit einer gleichmäßigen Verteilung der Klemmkräfte. Temperaturbereich: -40 °C bis +175 °C. D2: 16 Material: Edelstahl B: 9 R: 20,7 C: M3x8 Gewicht ca. kg : 0,011 D1: M6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stellring DIN 705, Edelstahl, Form A, Schlitz - K0406
Ab
20,22 €*
Abonnement
44 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: blank. D1: 5 Gewicht ca. kg : 0,003 D3 Gewindestift: M3x4 D2: 10 B: 6 Material: Edelstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

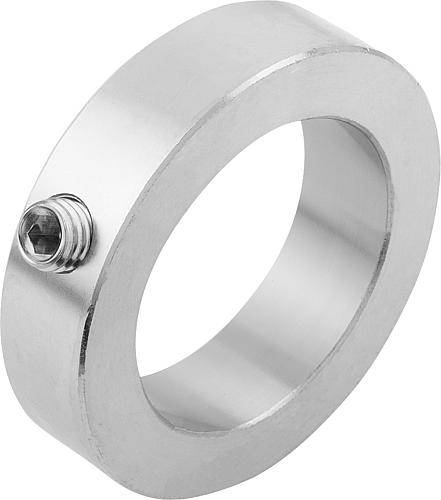

Stellring DIN 705, Edelstahl, Form E, Innensechskant - K0406
Ab
19,39 €*
Abonnement
44 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: blank. D1: 11 Gewicht ca. kg : 0,017 D3 Gewindestift: M5x8 D2: 20 B: 10 Material: Edelstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Stellringe nach DIN 705
Kurz: Der Stellring ist die verbreitetste axiale Wellensicherung – ein Ring, der mit einem Gewindestift (Madenschraube) gegen die Welle geklemmt wird. DIN 705 definiert Form A (Gewindestift DIN 553) und Form B (DIN 914, Innensechskant); Form B hat sich durchgesetzt, weil sie ein höheres Anzugsmoment erlaubt.
Die Madenschraube drückt mit ihrer Spitze auf die Welle und erzeugt den Reibschluss. Die Abmessungen sind genormt: Bohrungen von 3 bis 100 mm, Außendurchmesser und Breite steigen proportional. Die Bohrung hat Toleranz h8 – der Stellring sitzt als Spielpassung auf der Welle und lässt sich frei verschieben, bevor die Madenschraube angezogen wird. Die Werkstoffe reichen von Stahl blank (Standard für trockene Innenräume) über brüniert und verzinkt bis Edelstahl (1.4305/1.4571) für Lebensmittelindustrie und korrosive Umgebungen. Stellringe und Klemmringe gehören zu den Vorrichtungselementen des Maschinenbaus.Klemmringe – ohne Wellenbeschädigung
Kurz: Klemmringe umschließen die Welle und werden über Klemmschrauben zusammengezogen – die Kraft verteilt sich gleichmäßig über den Umfang, ohne die Wellenoberfläche zu beschädigen. Das ist entscheidend bei gehärteten, geschliffenen und regelmäßig demontierten Wellen.
Anders als der Stellring drückt der Klemmring keine Madenschraube in die Welle. Zweiteilige Klemmringe bestehen aus zwei Halbschalen, die über zwei oder vier Schrauben verbunden werden – sie lassen sich montieren, ohne das Wellenende zugänglich zu haben, ein Vorteil bei eingebauten Wellen. Einteilige geschlitzte Klemmringe sind kompakter und werden über eine einzelne Schraube zusammengezogen; ihre Klemmkraft ist geringer, reicht aber für leichte bis mittlere axiale Belastungen. Die schonende Klemmung hinterlässt keine Kerbe im Material – wichtig überall dort, wo die Welle ihre Oberflächengüte behalten muss.Klemmnaben – Drehmoment übertragen
Kurz: Klemmnaben gehen einen Schritt weiter: Sie fixieren nicht nur axial, sondern übertragen zugleich Drehmoment zwischen Welle und Nabe – über den Reibschluss der geteilten Nabe. Sie ersetzen in vielen Fällen die Passfederverbindung, ohne dass eine Nut in die Welle gefräst werden muss.
Während eine Passfeder eine aufwendig gefräste Nut erfordert, die die Welle schwächt, klemmt die Klemmnabe auf der glatten Welle. Montage und Demontage erfolgen werkzeuglos schnell, die Winkelposition ist stufenlos einstellbar. KIPP bietet Klemmnaben aus Aluminium (leicht, für dynamisch beanspruchte Antriebe mit Massenträgheit) und Stahl (höhere Drehmomente, Schwermaschinenbau und Fördertechnik). In der Prototypen- und Einzelstückfertigung ersetzen Klemmnaben aufwendige Passfederverbindungen und sparen Fertigungszeit. Die Welle selbst zählt zu den Positionierelementen und Maschinenelementen des Vorrichtungsbaus.Auswahl im Überblick
Kurz: Drei Fragen entscheiden: Nur axial sichern → Stellring (DIN 705). Welle unbeschädigt lassen → Klemmring. Drehmoment übertragen → Klemmnabe. Zusätzlich zählt der Wellendurchmesser (Stellringe 3–100 mm, Klemmringe/Klemmnaben meist 6–60 mm).
| Typ | Wirkprinzip | Wann |
|---|---|---|
| Stellring (DIN 705) | Madenschraube auf die Welle | einfache axiale Sicherung |
| Klemmring | umschließend, gleichmäßige Klemmung | gehärtete/geschliffene Wellen |
| Klemmnabe | Reibschluss überträgt Drehmoment | Passfeder-Ersatz, Antriebe |
FAQ zu Stellringen und Klemmringen
- Stellring oder Klemmring – was ist der Unterschied? Der Stellring klemmt mit einer Madenschraube, die in die Welle drückt – einfach und günstig, aber sie hinterlässt einen Abdruck. Der Klemmring umschließt die Welle und zieht sich gleichmäßig zusammen, ohne die Oberfläche zu beschädigen. Für gehärtete oder geschliffene Wellen ist der Klemmring die richtige Wahl.
- Was bedeutet DIN 705 Form A und Form B? DIN 705 normt Stellringe. Form A hat einen Gewindestift nach DIN 553 (Schlitz und Zapfen), Form B nach DIN 914 (Innensechskant und Spitze). Form B hat sich durchgesetzt, weil der Innensechskant ein höheres Anzugsmoment erlaubt und werkzeugseitig einfacher zugänglich ist.
- Wie vermeide ich eine Beschädigung der Welle? Mit einem Klemmring statt eines Stellrings. Die Madenschraube des Stellrings drückt einen Abdruck in die Welle; der Klemmring verteilt die Kraft gleichmäßig über den Umfang und hinterlässt keine Kerbe. Bei Präzisions- und gehärteten Wellen ist das entscheidend für die Wiederverwendbarkeit.
- Wann nehme ich eine Klemmnabe statt einer Passfeder? Wenn keine Nut in die Welle gefräst werden soll oder die Winkelposition stufenlos einstellbar sein muss. Die Klemmnabe überträgt Drehmoment über Reibschluss auf der glatten Welle und spart die aufwendige Nutenbearbeitung – besonders wirtschaftlich in der Prototypen- und Einzelstückfertigung.
- Ein- oder zweiteiliger Klemmring? Der zweiteilige Klemmring lässt sich montieren, ohne das Wellenende zugänglich zu haben – ideal bei eingebauten Wellen. Der einteilige geschlitzte Ring ist kompakter und günstiger, trägt aber geringere Klemmkräfte. Für hohe axiale Lasten und schwer zugängliche Stellen der zweiteilige.
- Wann brauche ich Edelstahl? In der Lebensmittel- und Pharmaindustrie, in der Medizintechnik und überall, wo Korrosion ein Thema ist. Edelstahl (1.4305/1.4571) widersteht Feuchte und Reinigungschemikalien. Für trockene Innenraum-Anwendungen genügt Stahl blank, brüniert oder verzinkt.
- Welche Marke führt HUG bei Stellringen und Klemmnaben? HUG führt Stellringe nach DIN 705 in Stahl und Edelstahl sowie ein- und zweiteilige Klemmringe und Klemmnaben von KIPP – gängige Wellendurchmesser von 3 bis 80 mm ab Lager. KIPP ist mit dem vollen Normteil-Sortiment in der eigenen Markenwelt vertreten.
Stellringe, Klemmringe und Klemmnaben bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt Stellringe nach DIN 705 in Stahl und Edelstahl, ein- und zweiteilige Klemmringe sowie Klemmnaben von KIPP – gängige Wellendurchmesser von 3 bis 80 mm. Passend dazu finden Sie im Sortiment:- Vorrichtungselemente – Maschinenelemente für den Vorrichtungsbau.
