Positionieraufnahme pneumatisch, Rund, D=6, M18X1 F=30 Fh=75, Edelstahl, Komp: Nitrilkautschuk - K1740.0618
Positionieraufnahme pneumatisch, Rund, D=6, M18X1 F=30 Fh=75, Edelstahl, Komp: Nitrilkautschuk - K1740.0618
Produktnummer: 7700949
Positionieraufnahme pneumatisch, Rund, D=6, M18X1 F=30 Fh=75, Edelstahl, Komp: Nitrilkautschuk - K1740.0618
EAN-Nr.: 4059245590629
Zur Produktbeschreibung | Anzahl | Stückpreis |
|---|---|
| Bis 5 | 92,35 €* 94,24 €* (2.01% gespart) |
| Ab 4 | 92,35 €* 94,24 €* (2.01% gespart) |
Produktinformationen "Positionieraufnahme pneumatisch, Rund, D=6, M18X1 F=30 Fh=75, Edelstahl, Komp: Nitrilkautschuk - K1740.0618"
Das Spannen erfolgt über Druckluft.
Das Entspannen erfolgt über die integrierte Feder.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Zubehör:
Spannbolzen K1564.

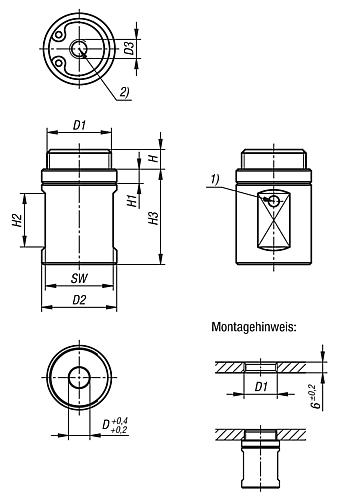

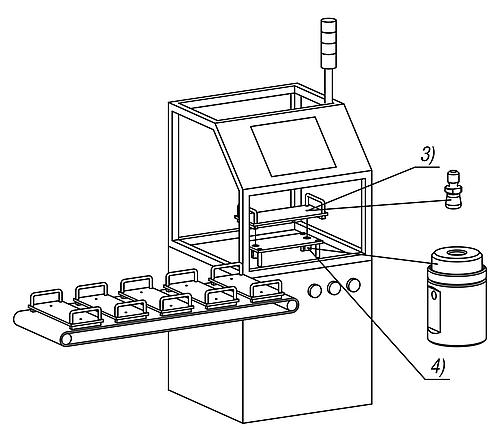

Zeichnungshinweis:
1) Luftventil (Einseitig)
2) Anschluss "Spannen"
3) Spannbolzen
4) Positionieraufnahme
Ausführung: pneumatisch, rund
D1: M18x1
D2: 21
D3: M5
H1: 4
H2: 15
H3: 26,7
RoHS: ja
K1740.0618
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Das Entspannen erfolgt über die integrierte Feder.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Zubehör:
Spannbolzen K1564.
Zeichnungshinweis:
1) Luftventil (Einseitig)
2) Anschluss "Spannen"
3) Spannbolzen
4) Positionieraufnahme
Ausführung: pneumatisch, rund
D1: M18x1
D2: 21
D3: M5
H1: 4
H2: 15
H3: 26,7
RoHS: ja
K1740.0618
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Benennung: | Positionieraufnahme |
|---|---|
| H=Höhe: | 5,5 |
| Ausführung 1: | pneumatisch |
| Ausführung 2: | rund |
| D1: | M18x1 |
| Betriebsdruck MPa: | 0,3 - 0,7 |
| SW=Schlüsselweite: | 19 |
| H2: | 15 |
| D=Durchmesser: | 6 |
| H3: | 26,7 |
| H1: | 4 |
| F= Spannkraft N: | 30 |
| D2: | 21 |
| D3: | M5 |
| Gewicht in kg (ERP): | 0.0610 |
| Haltekraft N: | 75 |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Nitrilkautschuk |
| Ursprungs-Land: | JP |
| Zolltarifnummer: | 84662020 |
| PL Edelstahl: | true |
| RoHS: | konform |
