Sperrriegel
Sperrriegel sind die mechanische Verriegelungslösung für Türen, Klappen und Hauben an Maschinen, Schaltschränken und Gehäusen – Riegel mit Rückstellfeder rasten selbstständig ein und halten sicher verschlossen. HUG führt 44 Sperrriegel-Varianten von KIPP® in Aluminium, Edelstahl 1.4301 und Stahl – für links- und rechtsöffnende Anwendungen.
Technische Infos
44 Artikel gefunden
Produktanzeige:

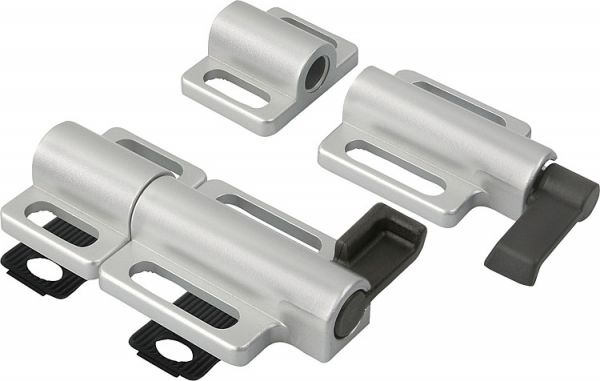

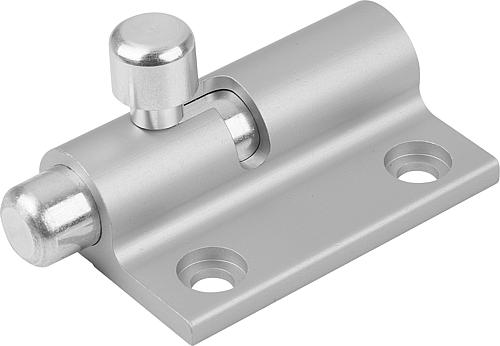

Sperrriegel mit Rückstellfeder - K1691
Ab
23,38 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Riegel Aluminium. Feder Edelstahl. Hinweis: Riegel mit Rückstellfeder können einfach an Türen, Klappen und Hauben angeschraubt werden. Die Riegel sind in zwei verschiedenen Varianten für linksöffnende oder rechtsöffnende Türen erhältlich. Die Riegel können in geöffneter Position arretiert werden. Durch die integrierte Feder fährt der Riegel immer in seine Ausgangsposition zurück. Betätigungsweise: Durch Verschieben des Hebels wird der Riegel in die offene Stellung gebracht, die Tür lässt sich öffnen. Wird der Riegel in geöffneter Position nicht arretiert fährt er automatisch in seine Ausgangsposition zurück. Die Tür lässt sich nur schließen, wenn der Hebel in der offenen Stellung gehalten wird. Zubehör: Schließblech Aluminium K1692. Ausführung: mit Rückstellfeder Form: A Form-Typ: links D: 12,9 D1: 6,2 D2: 10,2 L1: 40 RoHS: ja K1691.04036 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

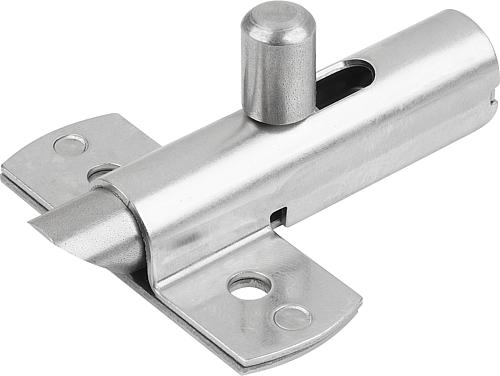

Riegel, Rückstellfeder Edelstahl Riegel nach oben oder unten - K1693
Ab
24,71 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl. Hinweis: Riegel mit Rückstellfeder können einfach an Türen, Klappen und Hauben angeschraubt werden. Die Riegel sind in zwei verschiedenen Varianten nach oben oder nach unten abgeschrägt erhältlich. Die schräge Fläche ermöglicht das Schließen oder Öffnen der Anwendung ohne das Betätigen des Riegels. Durch die integrierte Feder fährt der Riegel immer in seine Ausgangsposition zurück. Betätigungsweise: Durch Verschieben des Hebels wird der Riegel in die offene Stellung gebracht, die Tür lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Tür durch die Schräge automatisch sichergestellt. Ausführung: mit Rückstellfeder Form: B Form-Typ: Riegel nach unten Stahlschlüssel Grundkörper: 1.4301 B1: 30 C: 2,7 D: 5,5 D1: 12 D2: 10 L1: 20 L2: 10 L3: 22 L4: 12 RoHS: ja K1693.17356 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

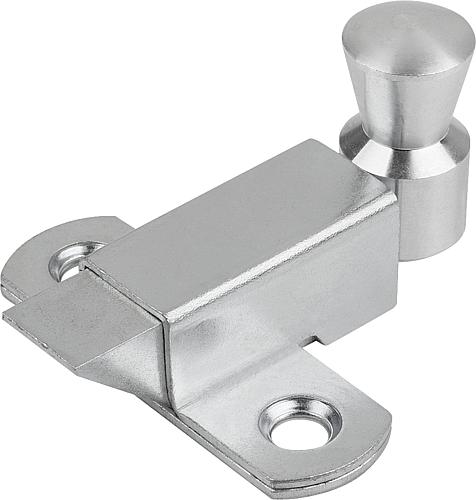

Sperrriegel mit Rückstellfeder - K1668
Ab
6,03 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Messing verchromt. Hinweis: Riegel mit Rückstellfeder können einfach an Türen, Klappen und Hauben angeschraubt werden. Die Riegel sind in zwei verschiedenen Varianten nach oben oder nach unten abgeschrägt erhältlich. Die schräge Fläche ermöglicht das Schließen oder Öffnen der Anwendung ohne das Betätigen des Riegels. Durch die integrierte Feder fährt der Riegel immer in seine Ausgangsposition zurück. Betätigungsweise: Durch Verschieben des Hebels wird der Riegel in die offene Stellung gebracht, die Tür lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Tür durch die Schräge automatisch sichergestellt. Zubehör: Schließblech Stahl K1669. Ausführung: mit Rückstellfeder Form: A Form-Typ: Riegel nach oben B1: 34 B2: 12 C: 1,5 D: 4,8 H1: 12 L1: 16 L2: 19 RoHS: ja K1668.056500 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

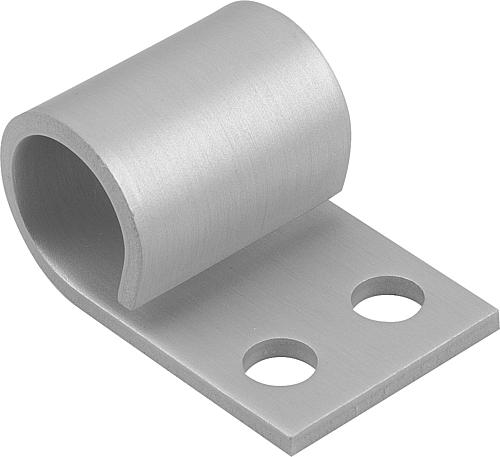

Schließbleche für Riegel mit Rückstellfeder L=25, B=37, Aluminium farblos - K1692.2537
Ab
6,40 €*
Abonnement
Werkstoff: Aluminium. Hinweis: Die Schließbleche können einfach an die Anwendung angeschraubt werden. Ausführung: mit Rückstellfeder C: 2,5 D: 6,2 D1: 14 L1: 12,5 RoHS: ja K1692.2537 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

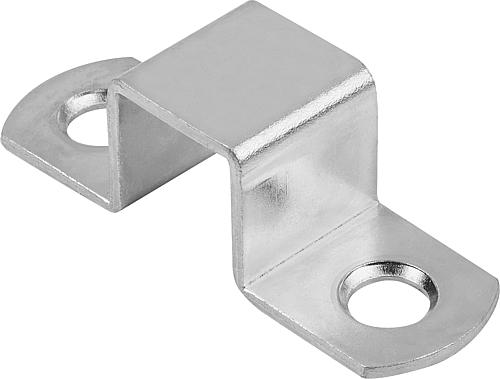

Schließbleche Stahl oder Messing für Riegel, Rückstellfeder - K1669
Ab
1,53 €*
Abonnement
6 Varianten verfügbar
Werkstoff: Stahl. Ausführung: Stahl verzinkt. Hinweis: Die Schließbleche können einfach an die Anwendung angeschraubt werden. B1: 23 B2: 11,5 C: 1,2 D: 3,5 RoHS: ja K1669.11350 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sperrriegel - K0639
Ab
9,84 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Riegel 1.0503. Arretierstift Stahl, Festigkeitsklasse 5.8. Hülse 1.0403 schweißbar. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage. Federkraft Ende F2 ca. N: 14 Federkraft Anfang F1 ca. N: 8 F x 30°: 1,8 H: 6 B1: 3 B: 9 L2: 25 L: 38 D1: 10 D: 6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

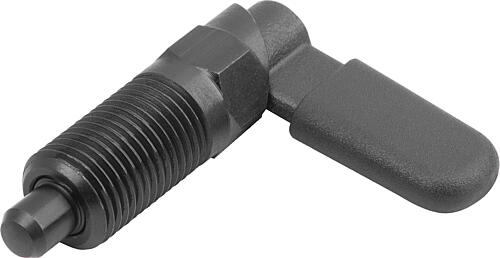

Sperrriegel , Sechskant, Form C - K1679
Ab
11,52 €*
Abonnement
168 Varianten verfügbar
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift 1.0718. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL 7021. - reinorange RAL 2004. - rapsgelb RAL 1021. - verkehrsrot RAL 3020. - signalgrün RAL 6032. - verkehrsblau RAL 5017. - lichtgrau RAL 7035. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Hülse mit Sechskant dient als Montagehilfe. Sonderausführungen auf Anfrage. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sperrriegel Edelstahl - K0640
Ab
12,27 €*
Abonnement
12 Varianten verfügbar
Werkstoff: Riegel Edelstahl 1.4308. Arretierstift Edelstahl 1.4305. Hülse Edelstahl 1.4301 schweißbar. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage. Federkraft Ende F2 ca. N: 14 Federkraft Anfang F1 ca. N: 8 F x 30°: 1 H: 6 B1: 3 B: 9 L2: 25 L: 38 D1: 10 D: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

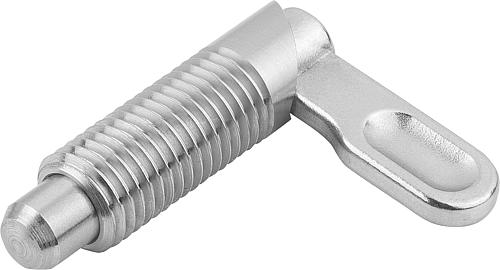

Sperrriegel Edelstahl Form A - K0637
Ab
12,22 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. H: 8 L2: 30 D1: M12 Gewicht ca. kg : 0,0296 Federkraft Ende F2 ca. N: 15 Federkraft Anfang F1 ca. N: 8 F x 30°: 1,8 B1: 3,6 B: 10,8 L3: 25 L: 46,8 D2: 12 D: 6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sperrriegel Edelstahl Form B - K0637
Ab
12,51 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. H: 12 L2: 50 D1: M20x1,5 Gewicht ca. kg: 0,1348 Federkraft Ende F2 ca. N: 60 Federkraft Anfang F1 ca. N: 20 F x 30°: 3 SW: 30 B1: 6 B: 18 L3: 35 L: 70 D2: 20 D: 12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Sperrriegel Edelstahl, Anschlag, Form A - K1285
Ab
14,68 €*
Abonnement
24 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts B: 9 B1: 3 D: 4 D1: M10 D2: 10 H: 6 L: 38 L1: 25 L3: 15 SW1: 10 RoHS: ja F x 30°: 1 Form: A Ausführung: mit Anschlag Federkraft Ende F2 ca. N: 14 Federkraft Anfang F1 ca. N: 8 K1285.1040410 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

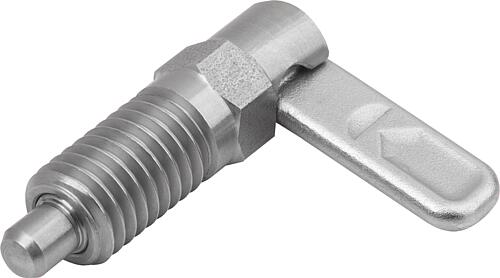

Sperrriegel Edelstahl mit Anschlag ohne Kappe, ohne Mutter - K1675
Ab
15,11 €*
Abonnement
24 Varianten verfügbar
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert. Werkstoff: Riegel 1.4308. Gewindehülse und Arretierstift 1.4305. Druckfeder 1.4310. Ausführung: Gewindehülse und Riegel blank. Arretierstift geschliffen und blank. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. 180°-Anschlag mit einseitiger Drehrichtung. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Funktionsprinzip Rückstellfeder
Kurz: Der Riegel wird per Hand zurückgezogen, die Rückstellfeder drückt ihn wieder in die Schließposition. Beim Zuschlagen der Tür gleitet er über die Schräge des Schließblechs und rastet selbsttätig ein – eine werkzeuglose, selbstverriegelnde Lösung.
Der Sperrriegel arbeitet rein mechanisch über eine Feder:- Rückstellfeder: Der Riegel wird per Hand oder Hebel zurückgezogen – nach dem Loslassen drückt die Feder ihn wieder in die Schließposition.
- Selbstverriegelung: Beim Schließen der Tür gleitet der Riegel über die abgeschrägte Kante des Schließblechs und rastet automatisch ein.
- Einfache Montage: Mit zwei oder drei Schrauben an Tür oder Rahmen befestigt – keine komplizierte Einpassung nötig.
- Sicherer Halt: Der Riegel hält auch unter Vibration und leichter Belastung zuverlässig verschlossen.
Bauformen und Öffnungsrichtung
Kurz: Die Abschrägung des Riegels muss in Schließrichtung zeigen. Es gibt links- und rechtsöffnende Varianten für Türen sowie oben- und unten-abgeschrägte für Hauben und Klappen. Das passende Schließblech wird oft separat bestellt.
Die Bauform richtet sich nach der Bewegungsrichtung der Tür oder Klappe:- Standardvariante mit Rückstellfeder: selbstrückstellend, wird an Tür oder Klappe angeschraubt, das Schließblech sitzt am Rahmen.
- Linksöffnend: für Türen, die nach links öffnen – Riegel nach links abgeschrägt.
- Rechtsöffnend: für rechts öffnende Türen – spiegelbildliche Schrägung.
- Oben/unten abgeschrägt: für vertikal verriegelte Hauben und Klappen, die nach oben oder unten öffnen.
- Schließblech: das Gegenstück am Rahmen, oft separat erhältlich.
Werkstoffe im Vergleich
Kurz: Aluminium ist leicht und korrosionsfest für trockene bis leicht korrosive Umgebungen, Edelstahl 1.4301 die Wahl für Hygiene und Außenbereich, Stahl die mechanisch belastbarste Variante. Der Werkstoff folgt der Umgebung.
KIPP fertigt die Sperrriegel in drei Werkstoffen:| Werkstoff | Eigenschaft | Einsatz |
|---|---|---|
| Aluminium farblos | leicht, korrosionsfest | trockene und leicht korrosive Innenräume |
| Edelstahl 1.4301 | korrosionsfest, hygienetauglich | Lebensmittel-, Hygiene- und Außenbereich |
| Stahl (verzinkt) | höchste mechanische Belastbarkeit | schwere Türen, hohe Beanspruchung |
Auswahl und Einsatzgebiete
Kurz: Öffnungsrichtung, Riegellänge (mindestens 10 mm Eingriff), Werkstoff und passendes Schließblech bestimmen die Wahl. Eingesetzt werden Sperrriegel an Maschinenabdeckungen, Schaltschranktüren, Wartungsklappen und Transportbehältern.
Vier Kriterien führen zur richtigen Variante: die Öffnungsrichtung (links, rechts, oben oder unten – die Schräge muss in Schließrichtung zeigen), die Riegelgröße (L = 36,5 bis 73,5 mm, mit mindestens 10 mm Eingriff für sicheren Halt), der Werkstoff nach Umgebung und das passende Schließblech als Gegenstück. Typische Einsatzgebiete sind Maschinenabdeckungen, Schutzhauben und Sicherheitsklappen, Schaltschranktüren in Industrieanlagen, Wartungs- und Serviceöffnungen sowie Transportbehälter und Werkzeugkästen. Für reversible, werkzeuglose Schnellverbindungen in Vorrichtungen ergänzt der Kugelsperrbolzen das Verriegelungsprogramm.FAQ zu Sperrriegeln
- Was ist ein Sperrriegel? Ein Sperrriegel ist ein federnder Verschlussriegel, der eine Tür, Klappe oder Haube mechanisch verriegelt. Er wird angeschraubt, beim Schließen gleitet er über die Schräge des Schließblechs und rastet selbsttätig ein. Die Rückstellfeder hält ihn in der Schließposition – zum Öffnen wird er von Hand zurückgezogen.
- Links- oder rechtsöffnende Variante – wie weiß ich das? Vor der geschlossenen Tür stehen: Sind die Scharniere links und öffnet die Tür nach links, ist es linksöffnend; nach rechts entsprechend rechtsöffnend. Bei Hauben und Klappen, die nach oben oder unten öffnen, die Variante „oben/unten abgeschrägt" wählen. Die Schräge muss in Schließrichtung zeigen, damit der Riegel beim Zumachen einrastet.
- Brauche ich das Schließblech extra? Ja, das Schließblech ist das Gegenstück am Rahmen, in das der Riegel einrastet – es wird oft separat verkauft. Manche KIPP-Sets enthalten beides, manche nicht. Im Datenblatt prüfen oder beide Komponenten zusammen bestellen. Das Schließblech muss zum Riegel-Modell passen (Maße, Befestigungsbohrungen).
- Wie groß sollte der Riegel sein? Die Riegellänge L = 36,5 bis 73,5 mm bestimmt die Eingriffstiefe. Bei dünnen Türen (15–20 mm) reichen 36,5–50 mm, bei dicken Türen (über 30 mm) oder bei Vibration 60–73,5 mm. Faustregel: Der Riegel sollte mindestens 10 mm in das Schließblech eingreifen, damit er sicher hält.
- Edelstahl, Aluminium oder Stahl – welcher Werkstoff? Aluminium für leichte Anwendungen in trockener Umgebung (günstig, leicht), Edelstahl 1.4301 für Hygiene-, Lebensmittel- und Außenbereich (korrosionsfest), Stahl verzinkt für hohe mechanische Belastung (schwerste Variante). Faustregel: innen Aluminium, außen oder bei Hygiene Edelstahl.
- Wie verhindere ich, dass der Riegel klemmt? Bei Verschmutzung durch Staub oder Späne die Riegelmechanik gelegentlich säubern und mit Sprühöl gängig halten. Bei Vereisung im Außenbereich eine Edelstahl-Variante mit größerem Federweg und ein dichtschließendes Schließblech wählen. Bei häufiger Bedienung einmal jährlich Wartungsspray auf das Riegellager geben – das verlängert die Lebensdauer deutlich.
- Welche Marke führt HUG bei Sperrriegeln? HUG führt 44 Sperrriegel-Varianten von KIPP in Aluminium, Edelstahl 1.4301 und Stahl – mit Rückstellfeder für Standard-Türen und -Klappen, links- und rechtsöffnend sowie oben- und unten-abgeschrägt. Die passenden Schließbleche sind im selben Programm erhältlich.
Sperrriegel bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt 44 Sperrriegel-Varianten von KIPP in Aluminium, Edelstahl 1.4301 und Stahl – mit Rückstellfeder für Standard-Türen und -Klappen, links- und rechtsöffnend, oben- und unten-abgeschrägt. Passende Schließbleche im selben Programm. Passend dazu finden Sie im Sortiment:- Drehriegel Edelstahl – Vorreiber-Verschluss mit 90°-Schließweg in vier Edelstahl-Werkstoffen.
- Kompressions-Drehriegel – die dichtungskomprimierende Variante für IP65 im Außenbereich.
- Kugelsperrbolzen – für reversible, werkzeuglose Schnellverbindungen in Vorrichtungen.
