Drehriegel Edelstahl
Drehriegel aus Edelstahl – auch Vorreiber genannt – sind die korrosionsfesten Verschlüsse für Schaltschränke, Maschinenabdeckungen und Service-Klappen: 90°-Schließweg, Schutzart IP65 und verschiedene Schlüsselaufnahmen für den betriebsinternen Zugriff. HUG führt 19 Edelstahl-Drehriegel von KIPP in den vier Werkstoffvarianten 1.4301, 1.4305, 1.4401 und 1.4404 ab Lager.
Zu Ihrem Experten für Drehriegel Edelstahl
Andreas Selwitschka
Technische Infos
19 Artikel gefunden
Produktanzeige:
Zunge L=45, Edelstahl blank - K1114.245X400
Ab
2,40 €*
Abonnement
Werkstoff: Edelstahl 1.4301. Ausführung: blank. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Zunge für Sicherheits-Drehriegel, Stahl - K0523
Ab
0,55 €*
Abonnement
11 Varianten verfügbar
Werkstoff: Gehäuse und Mutter Zinkdruckguss. Knebel Kunststoff PA6 GF 30. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Mutter verchromt. Knebel schwarz. Zunge verzinkt. Hinweis: Drehriegel mit Knebelbetätigung. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Stellungen (offen und geschlossen) abgezogen werden. Die Schließung ist gleichschließend d.h. jedes Schloss kann mit demselben Schlüssel geöffnet werden (Euro Schlüssel 5333). Zunge in der gewünschten Ausführung bitte separat bestellen. A: 32,5 L: 45
Schlüssel für Sicherheits-Drehriegel, Zink - K0524
Ab
2,60 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Gehäuse, Betätigung, Mutter und Schlüssel Zinkdruckguss. Flachdichtung Gummi. Zunge Stahl. Ausführung: Gehäuse und Betätigung verchromt oder schwarz pulverbeschichtet. Zunge verzinkt. Schlüssel verchromt. Hinweis: Sicherheits-Drehriegel mit federgelagerter Zunge. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Schlüssel bitte separat bestellen. Der Schlüssel kann nur in geschlossener Stellung abgezogen werden. Bei offenem Schloss fungiert der Schlüssel als Knebel. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar. Betätigung: Schlüssel Ausführung : verchromt

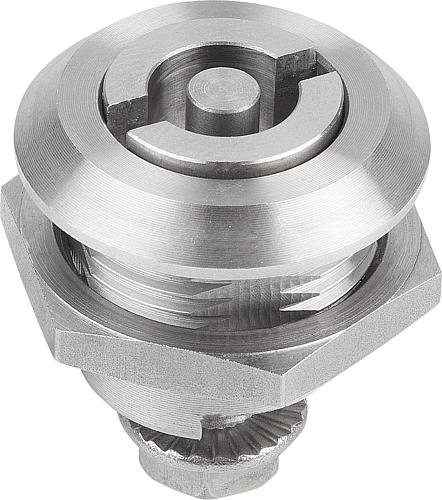

Drehriegel aus Edelstahl 1.4305 - K1106
Ab
14,96 €*
Abonnement
3 Varianten verfügbar
Werkstoff: Edelstahl 1.4305. Ausführung: blank. Hinweis: Schutzart IP65. Diese wird durch einen zusätzlichen O-Ring unter der Betätigung und einer auf das Gehäuse aufgeschäumten PUR- Dichtung erreicht. Der Drehriegel kann vormontiert eingebaut werden. Zeichnungshinweis: Betätigung: a) Vierkant 8 mm b) Schlitz c) Doppelbart 5 mm H: 18 S: 8 SW: 27 RoHS: false Betätigung: Schlitz K1106.20186
Zunge für Drehriegel Edelstahl - K1114
Ab
2,40 €*
Abonnement
7 Varianten verfügbar
Werkstoff: Edelstahl 1.4301. Ausführung: blank. L: 45 RoHS: false A bei Gehäuselänge H=18: 36 K1114.245X360

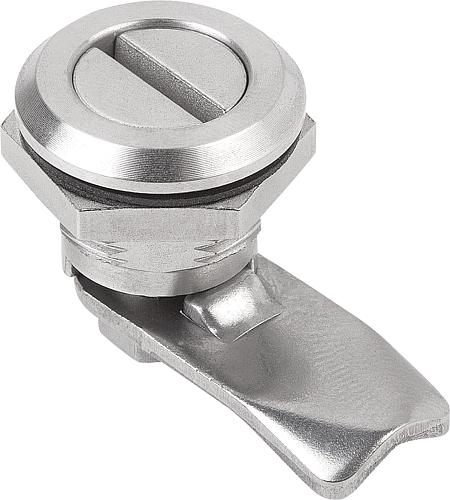

Drehriegel, Edelstahl 1.4401 - K1360
Ab
17,21 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Drehriegel Edelstahl 1.4401. Zunge Edelstahl 1.4301. Ausführung: blank. Bestellbeispiel: K1360.1613 Hinweis: Der Drehriegel kann vormontiert eingebaut werden und hat einen Schließweg von 90°. Rechts oder links einsetzbar. Wasser- und staubgeschützt gemäß IP65 nach EN 60529. Zubehör: Steckschlüssel K0535 Zeichnungshinweis: Betätigung: a) Vierkant 6 mm b) Schlitz 1) O-Ring 2) Flachdichtung D: 20 H: 13,5 S: 5 RoHS: ja Betätigung: Schlitz Stahlschlüssel Grundkörp.: 1.4401 K1360.2013

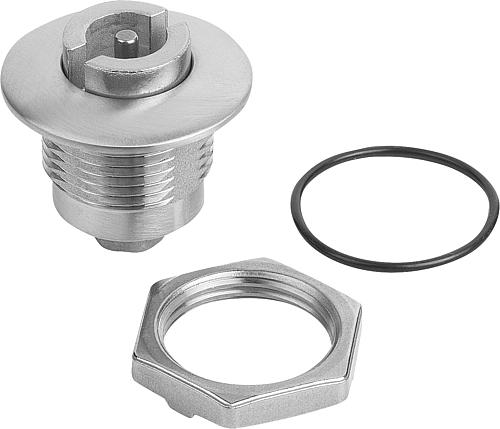

Drehriegel kleine Ausführung, Edelstahl 1.4404 - K1339
Ab
21,72 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Gehäuse und Befestigungsmutter Edelstahl 1.4404. Betätigung 1.4401. O-Ring NBR. Ausführung: blank. Hinweis: Der Drehriegel kann vormontiert eingebaut werden und hat einen Schließweg von 90°. Rechts oder links einsetzbar. Wasser- und staubgeschützt gemäß IP65 nach EN 60529. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Zeichnungshinweis: Betätigung: a) Vierkant 7 mm b) Vierkant 8 mm c) Doppelbart 3 mm d) Doppelbart 5 mm e) Knebel 1) O-Ring D: 32 H: 18 S: 8 RoHS: ja Ausprägung: flach Betätigung: Doppelbart 3 mm Stahlschlüssel Grundkörp.: 1.4404 K1339.4318

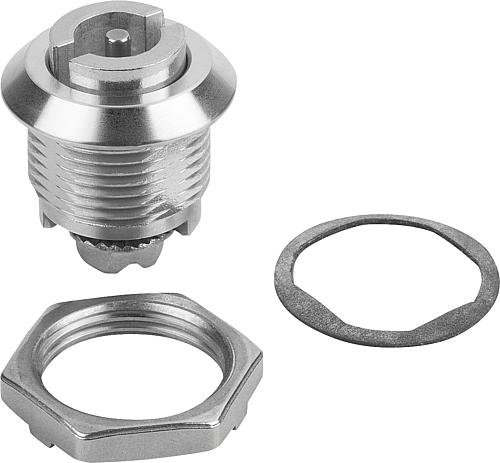

Drehriegel kleine Ausführung, Edelstahl 1.4401 - K1351
Ab
19,86 €*
Abonnement
5 Varianten verfügbar
Werkstoff: Gehäuse Edelstahl 1.4401. Betätigung und Befestigungsmutter Edelstahl 1.4404. Ausführung: blank. Hinweis: Der Drehriegel kann vormontiert eingebaut werden und hat einen Schließweg von 90°. Rechts oder links einsetzbar. Wasser- und staubgeschützt gemäß IP65 nach EN 60529. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Zeichnungshinweis: Betätigung: a) Vierkant 7 mm b) Vierkant 8 mm c) Doppelbart 3 mm d) Doppelbart 5 mm e) Knebel 1) O-Ring 2) Flachdichtung D: 28 H: 18 S: 8 RoHS: ja Stahlschlüssel Grundkörp.: 1.4401 K1351.1818
Zunge L=45, H=50, Edelstahl 1.4301 blank - K1340.45500
Ab
2,27 €*
Abonnement
Werkstoff: Edelstahl 1.4301. Ausführung: blank. Bestellbeispiel: K1340.45060 A: 50 L: 45 RoHS: ja A bei Gehäuselänge H=30: 62 A bei Gehäuselänge H=36: 68 A bei Gehäuselänge H=40: 72 A bei Gehäuselänge H=50: 82 A bei Gehäuselänge H=60: 92 Stahlschlüssel Grundkörp.: 1.4301 K1340.45500 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

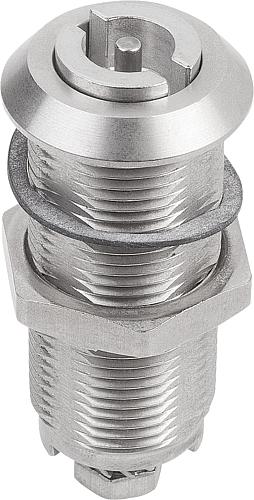

Drehriegel mit verlängertem Gehäuse, Edelstahl - K1352
Ab
40,70 €*
Abonnement
25 Varianten verfügbar
Werkstoff: Gehäuse Edelstahl 1.4305. Betätigung und Befestigungsmutter Edelstahl 1.4404. Ausführung: blank. Hinweis: Der Drehriegel kann vormontiert eingebaut werden und hat einen Schließweg von 90°. Rechts oder links einsetzbar. Wasser- und staubgeschützt gemäß IP65 nach EN 60529. Zunge in der gewünschten Ausführung bitte separat bestellen. Zubehör: Steckschlüssel K0535 Zeichnungshinweis: Betätigung: a) Vierkant 7 mm b) Vierkant 8 mm c) Doppelbart 3 mm d) Doppelbart 5 mm e) Knebel 1) O-Ring 2) Flachdichtung D: 28 H: 60 S: 50 RoHS: ja Ausführung: verlängertes Gehäuse Betätigung: Doppelbart 5 mm Stahlschlüssel Grundkörp.: 1.4305 K1352.4560

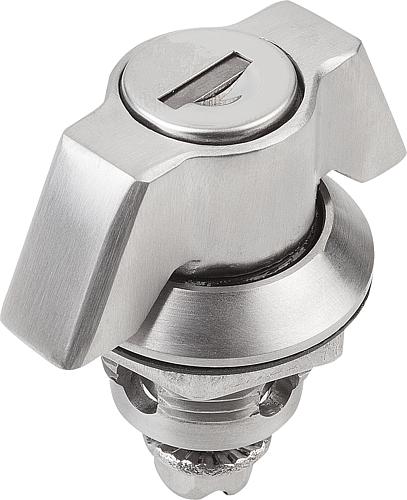

Drehriegel mit Knebel , Edelstahl blank - K1108
Ab
37,94 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Edelstahl 1.4401. Ausführung: blank. Hinweis: Drehriegel mit Knebelbetätigung. Rechts oder links einsetzbar mit einem Schließweg von 90°. Der Drehriegel kann vormontiert eingebaut werden. Lieferung mit Standard- Edelstahlmutter. Die abschließbaren Drehriegel werden jeweils mit 2 Schlüsseln geliefert. H: 18 S: 7 SW: 27 RoHS: false Ausprägung: abschließbar K1108.2186
Zunge L=45, Edelstahl blank - K1114.245X420
Ab
2,40 €*
Abonnement
Werkstoff: Edelstahl 1.4301. Ausführung: blank. L: 45 RoHS: false A bei Gehäuselänge H=18: 42 K1114.245X420 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Inhalt im Überblick
Betätigungsarten und Schlüssel
Der Vierkant 7 oder 8 mm ist der Schaltschrank-Standard, der Doppelbart bietet mehr Zugriffssicherheit, der Schlitz dient als Notöffnung und der Knebel verschließt werkzeuglos. Die Betätigungsart muss zur vorhandenen Schlüsselgarnitur passen.
Drehriegel werden über genormte Schlüsselaufnahmen betätigt. Welche Aufnahme die richtige ist, hängt von der vorhandenen Schlüsselgarnitur und der gewünschten Zugriffssicherheit ab:- Vierkant 7 mm / 8 mm: der weit verbreitete Standard-Vierkantschlüssel für Schaltschränke in Industrie und Elektrotechnik.
- Doppelbart 3 mm / 5 mm: Spezialschlüssel mit erhöhter Zugriffssicherheit durch die weniger verbreitete Schlüsselform.
- Schlitz: einfache Betätigung mit Schraubendreher oder Münze – die Notöffnung.
- Knebel: werkzeugloser Verschluss mit Knebelgriff, teilweise abschließbar für gesicherte Öffnungen.
Edelstahl-Werkstoffe im Vergleich
1.4301 (V2A) ist der Standard für Innenräume und milde Bewitterung, 1.4401/1.4404 (V4A) mit Molybdän die Wahl für Küste, Chemie und Streusalz. 1.4305 ist die zerspanungsoptimierte V2A-Variante, 1.4404 die schweißgeeignete V4A-Variante.
Der Werkstoff entscheidet über die Korrosionsbeständigkeit. Die vier KIPP-Edelstähle im Überblick:| Werkstoff | Kurzname | Eigenschaft | Einsatz |
|---|---|---|---|
| 1.4301 | V2A | Standard-Edelstahl, rostfrei | Innenraum, moderate Außenbewitterung |
| 1.4305 | V2A (Automatenstahl) | bessere Zerspanbarkeit, gleiche Korrosionsklasse wie 1.4301 | Innenraum, Serienteile |
| 1.4401 | V4A | säurebeständig durch Molybdän | Chemie, Schiffbau, Küstennähe |
| 1.4404 | V4A (niedriger C-Gehalt) | beste Korrosionsbeständigkeit, schweißgeeignet | Schweißkonstruktionen, aggressive Medien |
Bauformen und IP65-Schutzart
Die kompakte Bauform sitzt in beengten Einbauten, die Standardgröße deckt die meisten Schaltschränke ab, die verlängerte Variante überbrückt dicke Türblätter. Alle KIPP-Drehriegel erfüllen Schutzart IP65 – staubdicht und strahlwassergeschützt.
Die Bauform richtet sich nach der Türblattdicke:- Kleine Ausführung (K1339, K1351): kompakte Bauform für beengte Einbausituationen, Klemmbereich bis etwa 3 mm.
- Standard-Ausführung (K1106, K1360): die universelle Größe für die meisten Schaltschränke, Klemmbereich bis etwa 6 mm.
- Verlängerte Variante (K1352): längerer Riegel für dicke Türblätter und Verkleidungen ab 10 mm.
Auswahl und Einsatzgebiete
Werkstoff nach Korrosionsumgebung (innen V2A, außen/Chemie V4A), Betätigung nach Sicherheitsbedarf, Bauform nach Türblattdicke. Eingesetzt werden Edelstahl-Drehriegel an Außenschaltschränken, in der Lebensmittel- und Chemieindustrie sowie im Offshore-Bereich.
Drei Kriterien führen zur richtigen Auswahl: die Korrosionsanforderung (innen 1.4301/1.4305, außen und Chemie 1.4401/1.4404), die Sicherheitsanforderung (Vierkant als Standard, Doppelbart für erhöhte, Knebel mit Schloss für maximale Sicherheit) und die Türblattdicke (kompakt bis 3 mm, Standard bis 6 mm, verlängert ab 10 mm). Typische Einsatzgebiete sind Außenschaltschränke und Pumpenstationen, die Lebensmittel- und Pharmaindustrie mit täglicher Nassreinigung, chemische Anlagen mit aggressiven Medien sowie Maschinen- und Anlagenbau in Küsten- und Meeresklima. Als verwandte Verriegelung ohne Drehfunktion ergänzt der Sperrriegel das Programm, für reversible Schnellverbindungen der Kugelsperrbolzen.FAQ zu Edelstahl-Drehriegeln
- Was ist ein Drehriegel? Ein Drehriegel – auch Vorreiber genannt – ist ein Verschluss, dessen Riegelzunge durch eine 90°-Drehung hinter den Rahmen schwenkt und die Tür oder Klappe verriegelt. Er sitzt in Schaltschränken, Maschinenabdeckungen und Service-Klappen und wird über einen genormten Schlüssel (Vierkant, Doppelbart) betätigt.
- 1.4301 oder 1.4401 – welcher Edelstahl für meine Anwendung? 1.4301 (V2A) reicht für trockene Innenräume und milde Außenbewitterung. 1.4401 (V4A) braucht man bei Salzwasser, Küstennähe, Streusalz oder aggressiver Chemie – V4A enthält Molybdän, das gegen Lochkorrosion durch Chloride schützt. Im Zweifel V4A nehmen, der Aufpreis ist gering gegenüber Korrosionsschäden.
- Was ist der Unterschied zwischen Standard- und Kompressions-Drehriegel? Der Standard-Drehriegel ist einstufig: Die 90°-Drehung schließt. Der Kompressions-Drehriegel ist zweistufig – nach dem Schließen zieht eine weitere Drehung den Riegel axial an und erhöht den Anpressdruck auf die Dichtung. Standard reicht für IP65 mit normaler Dichtung, Kompression für dicke Dichtungen oder Vibrationsbelastung.
- Vierkant 7 mm oder 8 mm – was ist Standard? Beide sind verbreitet: 7 mm häufiger im Energie- und Telekomschrank-Bereich, 8 mm im allgemeinen Maschinen- und Schaltschrankbau. Wenn eine Schlüsselgarnitur vorhanden ist, vor der Bestellung deren Schlüsselweite prüfen – sonst passt der Riegel, aber nicht der Schlüssel.
- Wie viel Türblattdicke kann der Riegel überbrücken? Kompakte Ausführungen typisch 1–3 mm, Standard-Drehriegel 3–6 mm, verlängerte Bauformen bis 10 mm und mehr. Ist das Türblatt dicker als der Klemmbereich, schließt der Riegel nicht oder beschädigt die Dichtung. KIPP gibt den Klemmbereich für jedes Modell an – die Maße immer vorher prüfen.
- Sind die Riegel gegen Diebstahl abschließbar? Der Standard-Vierkant ist nur eine Verschlussfunktion, kein Diebstahlschutz – jeder mit Vierkantschlüssel öffnet. Echten Schutz bietet die Knebel-Variante mit Schloss-Zylinder oder ein Profilhalbzylinder-Drehriegel. Der Doppelbart ist ein Mittelweg: weniger verbreitete Schlüsselform, aber kein Schloss.
- Welche Marke führt HUG bei Edelstahl-Drehriegeln? HUG führt 19 Edelstahl-Drehriegel von KIPP in den vier Werkstoffvarianten 1.4301, 1.4305, 1.4401 und 1.4404 – mit Vierkant-, Doppelbart-, Schlitz- und Knebel-Betätigung, Schutzart IP65 und 90°-Schließweg.
Drehriegel Edelstahl bei HUG – KIPP ab Lager
HUG Technik und Sicherheit führt 19 Edelstahl-Drehriegel (Vorreiber) von KIPP in den vier Werkstoffvarianten 1.4301, 1.4305, 1.4401 und 1.4404 – mit Vierkant-, Doppelbart-, Schlitz- und Knebel-Betätigung, Schutzart IP65 und 90°-Schließweg. Passend dazu finden Sie im Sortiment:- Kompressions-Drehriegel – die zweistufige Variante mit erhöhtem Anpressdruck für dicke Dichtungen.
