Vierteldrehverschlüsse
Verkleidungen, die man zur Wartung oft öffnet, brauchen einen Verschluss, der schnell auf- und zugeht und dabei nicht verloren geht: Der Vierteldrehverschluss schließt mit einer 90°-Drehung und bleibt unverlierbar am Bauteil. HUG Technik führt 6 Vierteldrehverschlüsse von KIPP.
Zu Ihrem Experten für Vierteldrehverschlüsse
Andreas Selwitschka
6 Artikel gefunden
Inhalt im Überblick
90 Grad und unverlierbar
Kurz: Der Vierteldrehverschluss wird mit einer 90°-Drehung geschlossen und geöffnet und hält mit bis zu 1300 N Zugkraft. Seine Komponenten bleiben unverlierbar am Bauteil, sodass beim Öffnen nichts herunterfällt.

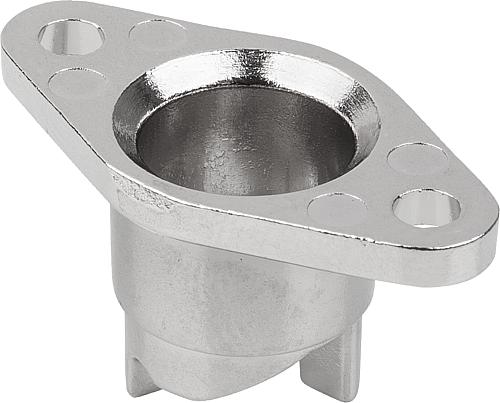

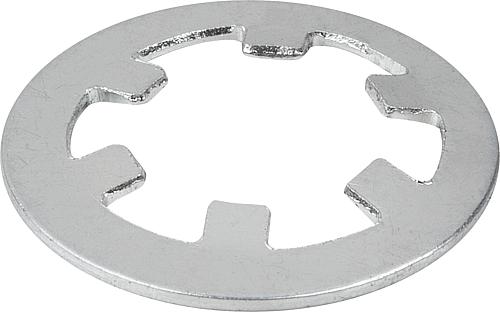

Der Verschluss besteht meist aus drei Teilen: dem Verschlussoberteil mit Betätigungskopf, einer Haltescheibe und einem Verschlussunterteil, das am festen Rahmen sitzt. Eine Vierteldrehung um 90° verbindet oder löst die Klappe – schnell und ohne mehrfaches Drehen wie bei einer Schraube. Der große Vorteil: Die Teile sind unverlierbar in der Klappe gehalten. Beim Öffnen fällt keine Schraube heraus, die sich verlieren oder in die Maschine fallen könnte. Die Haltekraft von bis zu 1300 N reicht für die meisten Verkleidungs- und Deckelanwendungen; wo zusätzlich angepresst werden soll, sind die Drehspannverschlüsse die Wahl.
Betätigung: Kreuzschlitz oder Rändelkopf

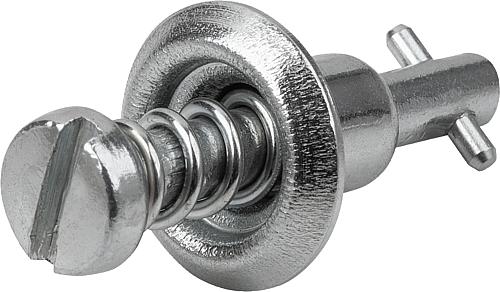

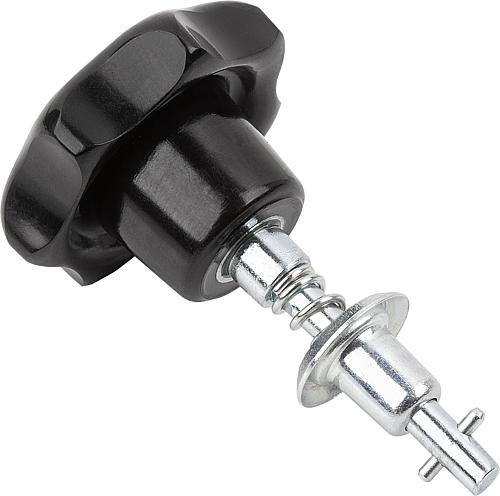

Kurz: Vierteldrehverschlüsse gibt es mit Kreuzschlitzkopf für die Betätigung mit dem Schraubendreher oder mit Rändelkopf für die werkzeuglose Bedienung von Hand.
Die Kopfform richtet sich danach, ob die Klappe von jedermann oder nur mit Werkzeug geöffnet werden soll. Der Kreuzschlitzkopf verlangt einen Schraubendreher – das ist eine leichte Zugangshürde und ordentlich anzuschauen. Der Rändelkopf lässt sich mit den Fingern drehen, ohne Werkzeug – praktisch an Verkleidungen, die häufig und schnell geöffnet werden. Die passenden Haltescheiben und Verschlussunterteile führt HUG als eigene Komponenten, sodass sich der Verschluss auf die jeweilige Blechdicke abstimmen lässt.
Einsatz an Verkleidungen und Deckeln
Kurz: Vierteldrehverschlüsse eignen sich für Klappen, Behälterdeckel und Maschinenverkleidungen, die regelmäßig zur Wartung geöffnet werden – überall, wo eine Schraubverbindung zu langsam wäre.
Ihr typischer Platz ist die Serviceklappe: Wo eine Verkleidung immer wieder auf- und zugeht, ist die 90°-Drehung schneller als das Ein- und Ausdrehen einer Schraube, und die Unverlierbarkeit verhindert lose Kleinteile. Das macht den Vierteldrehverschluss zur ersten Wahl an Maschinenverkleidungen, Schaltkästen, Behälterdeckeln und Gehäusen im Serienbau. Wo statt eines schnellen Öffnens ein sicheres Verriegeln oder Spannen gefragt ist, sind der Drehriegel oder der Drehspannriegel die passende Wahl.
FAQ zu Vierteldrehverschlüssen
- Wie funktioniert ein Vierteldrehverschluss? Er wird mit einer 90°-Drehung geschlossen und geöffnet. Der Verschluss besteht meist aus Oberteil mit Betätigungskopf, Haltescheibe und Verschlussunterteil am festen Rahmen. Die Vierteldrehung verbindet oder löst die Klappe schnell, ohne mehrfaches Drehen wie bei einer Schraube. Die Teile bleiben unverlierbar am Bauteil.
- Was bedeutet „unverlierbar"? Die Komponenten des Verschlusses sind so in der Klappe gehalten, dass beim Öffnen nichts herausfällt. Es gibt keine lose Schraube, die verloren gehen oder in die Maschine fallen könnte. Gerade an Maschinen und in der Serienwartung ist das ein Sicherheits- und Zeitvorteil, weil kein Kleinteil verlegt wird.
- Wie viel Kraft hält ein Vierteldrehverschluss? Die KIPP-Verschlüsse halten mit einer Zugkraft von bis zu 1300 N – das reicht für die meisten Verkleidungs-, Deckel- und Gehäuseanwendungen. Für stärker belastete oder dicht anzupressende Klappen sind Drehspannriegel oder Drehspannverschlüsse mit definierter Anpresskraft die passende Alternative.
- Kreuzschlitz oder Rändelkopf – was soll ich wählen? Der Kreuzschlitzkopf wird mit einem Schraubendreher betätigt und stellt eine leichte Zugangshürde dar. Der Rändelkopf lässt sich mit den Fingern werkzeuglos drehen und eignet sich für Klappen, die häufig und schnell geöffnet werden. Die Wahl hängt davon ab, ob werkzeuglos bedient oder der Zugang leicht erschwert werden soll.
Vierteldrehverschlüsse bei HUG – 6 KIPP-Modelle ab Lager
Seit 1938 stattet HUG Technik und Sicherheit Betriebe mit technischem Bedarf aus – bei den Vierteldrehverschlüssen von KIPP: unverlierbare 90°-Verschlüsse mit Kreuzschlitz- oder Rändelkopf und passenden Haltescheiben, für Verkleidungen und Deckel. Passend dazu ergänzen diese Bereiche das Verschluss-Programm:- Drehriegel – zum Verriegeln mit rückseitiger Zunge
- Drehspannriegel – für werkzeugloses Spannen mit Anpresskraft
- Drehspannverschlüsse – die komplette Spannverschluss-Baugruppe
- KIPP-Markenwelt – das komplette KIPP-Bedienteile-Programm
